快速设计一款万能遥控器产品原型(SoC免开发)

更新时间2020-08-06 06:19:18

概况

科技在不断进步,越来越多的智能家居进入到我们生活中,万能遥控器是一款常见的智能家居设备,相信大家都有经历过找不到遥控器的情况吧,万能遥控器完美的解决了这个问题,家中配备了万能遥控器后,再也不需要一个一个去找遥控器来控制家里的电器了,直接打开手机APP就能全部控制,还可以绑定智能音箱进行声控,极大的方便了我们的生活,本文介绍如何使用涂鸦三明治开发板快速完成一个万能遥控器产品原型

物料清单

硬件 (4)
  • 涂鸦三明治红外遥控功能板

    数量:1

    查看详情

  • 涂鸦三明治 Wi-Fi SoC 主控板(WB3S)

    数量:1

    查看详情

  • 涂鸦三明治直流供电电源板

    数量:1

    查看详情

  • 5V Micro USB 适配器或 12V 适配器

    数量:1

    查看详情

步骤

  • 第 1 步:创建产品

    登录 涂鸦IoT平台,在其他品类中找到万能遥控器,在免开发方案里选择 Wi-Fi+蓝牙+IR 协议,点击万能遥控器(Wi-Fi_BLE)图标创建产品,选择产品的功能和显示面板,根据三明治开发板的硬件电路对固件信息进行配置,操作流程如下图所示,更详细的步骤可参考 SoC 开发概述 文档的产品创建章节
    本例中使用的三明治开发板,将红外发射引脚配置为 PWM3,将红外学习引脚配置为 PWM0,将配网按键配置为 P14,Wi-Fi 状态指示灯配置为 PWM4,其他配置项保持默认,即可体验

  • 第 2 步:烧录固件

    要让设备拥有第一步配置的功能,需要将相关配置信息烧录到模组中,在 涂鸦三明治开发板管理平台 绑定开发板并申请烧录授权软件和账号,选择第一步创建的产品申请授权码,登录烧录授权软件,输入授权码进行烧录,操作流程如下图所示,详细流程参考 固件烧录与授权流程

  • 第 3 步:APP配网测试

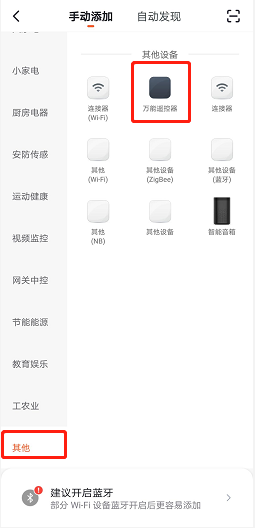

    根据第一步的配网设置,控制设备进入配网状态,本例中,长按涂鸦三明治 Wi-Fi SoC 主控板(WB3S)上的按键3秒以上,看到红外遥控器功能板上的指示灯在快速闪烁时,设备即进入配网状态,此时使用涂鸦智能APP添加设备,选择万能遥控器品类,按APP提示进行接下来的操作,将设备连接到云端,就可以使用APP添加遥控器对家里的电器进行控制了

  • 第 4 步:智能音箱测试(扩展功能)

    涂鸦支持市面上主流智能音箱控制设备,在 涂鸦IoT平台增值服务 入口,申请开通音箱服务,审核通过后,可以在产品的信息页面看到对应的音箱图标,此时参考 第三方使用教程 将设备绑定到智能音箱平台下,即可使用智能音箱对设备进行控制
    参考资料:第三方接入服务

小结

基于涂鸦平台,使用涂鸦三明治开发板,非常方便快捷的就完成了一个万能遥控器产品原型搭建,极大的加速了产品的开发落地
