视频宠物喂食器方案配置说明

涂鸦视频宠物喂食器方案基于涂鸦智能 IPC 功能基础，增加了宠物喂食器特性：手动投食、定时投食、喂食记录查询及喂食录音等功能。

创建产品

在涂鸦 IoT 开发平台上，选择 创建产品 > 安防监控 > 智能摄像机 > 自定义方案，完善产品信息后产品创建完成， 平台会自动生成 PID 信息。

创建产品的详细步骤请参考 选品类创建产品。

标准功能

此为涂鸦 IPC 方案提供的标准功能，开发者可根据产品的实际功能选择，功能开启后对应的图标将在 App 操作页面和设备设置页面展示。

报警

DP 点定义如下：

功能点名称	标识符	数据传输类型	数据类型	功能点属性	备注
DP 115 检测到移动	movement_detect_pic	只上报（ro）	透传型（Raw）	该功能实现请参考 SDK :----:----:----:----:---- {"dp_id","bucket;object;key"}/{"dp_id","bucket;object;"}bucket:根文件夹；objcet:文件路径；key:加密
DP 134 移动报警开关	motion_switch	可下发可上报（rw）	布尔型（Bool）

注意：DP 134 控制移动侦测开关，当设备检测到移动后通过 SDK 接口及 DP 115 上报移动侦测图片，用户 App 能及时收到推送消息，支持在 App 消息中心查看告警消息，“设备消息推送“中需配置配置告警事件，DP 115 也可用 DP 185 替代。

其他

如需添加其他 IPC 标准功能，可参考 IPC 基础产品方案配置说明。

自定义功能

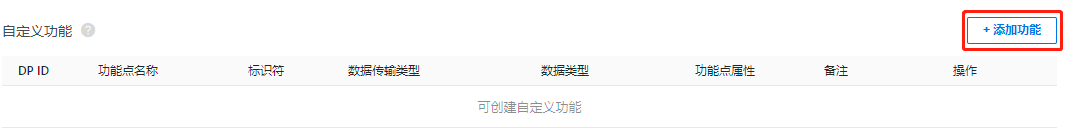

宠物喂食器的手动投食、定时投食（离线）、喂食记录查询及短音录制功能均为自定义功能,需要开发者手动添加后才能展示。如何增加自定义功能，请参考 自定义功能

手动投食

DP 点定义如下：

功能点名称	标识符	数据传输类型	数据类型	功能点属性	备注
手动投食	feed_num	可下发可上报（rw）	数值型	数值范围：0~20 间距：1 倍数 0 单位：份	返回数值说明： 0：投食失败 1~20 为投食的数量，若下发的投食 3 份，都投成功了，则返回 3，App 则显示投食成功。
每份食物重量	food_weight	只上报（ro）	数值型	数值范围：1-100 间距：1 倍数：1 单位：g	每份食物的重量，单位 g

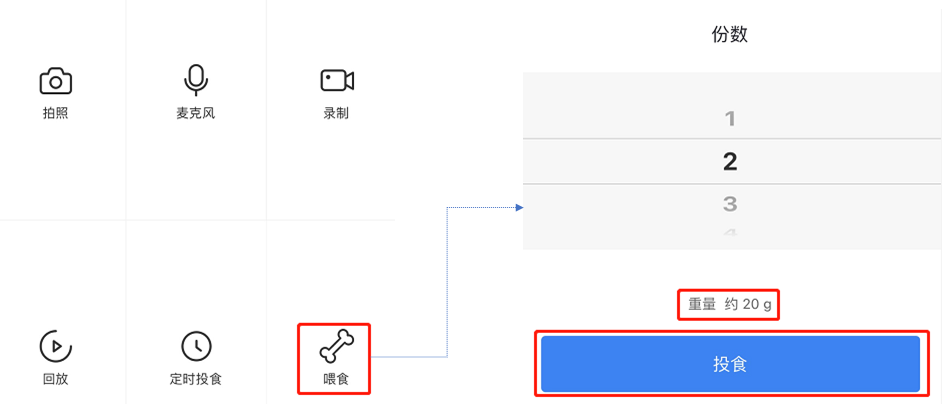

App 操作页面如下：

喂食记录

DP 点定义如下：

功能点名称	标识符	数据传输类型	数据类型	功能点属性	备注
历史记录	history_data	可下发可上报（rw）	布尔型		PID 中添加此 DP 点即可展示

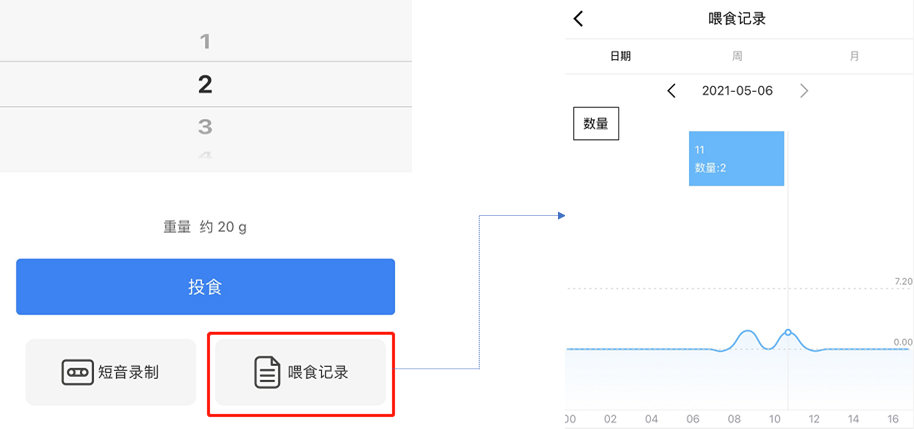

App 操作页面如下：

注意：这里统计的是标识符 feed_num 的上报记录，需联系涂鸦项目经理将此标识符加入统计。

短音录制

DP 点定义如下：

功能点名称	标识符	数据传输类型	数据类型	功能点属性	备注
短音录制	feed_voice_record	可下发可上报（rw）	枚举型	枚举值 0, 1	1：开启录音 0：关闭录音

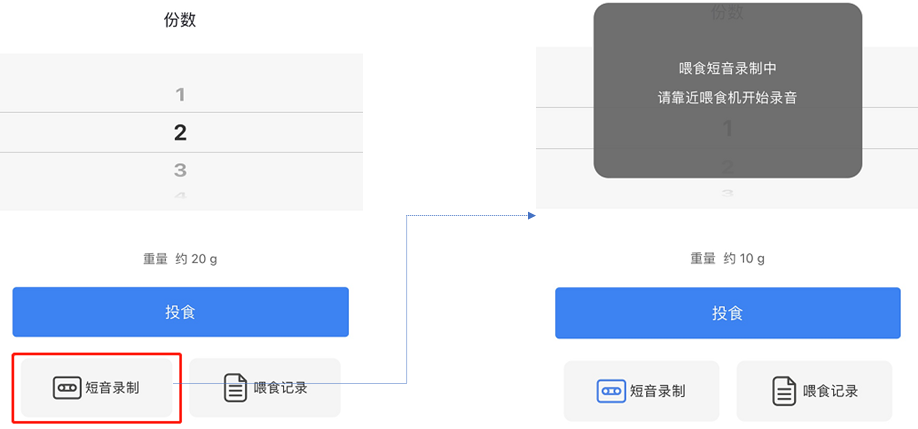

App 操作页面如下：

定时投食

涂鸦提供两种定时投食方案：在线定时投食和离线定时投食，区别说明如下：

• 在线定时投食：设备需联网，只需要对接好标识符 feed_num 的功能即可。
• 离线定时投食：设备是否联网都可定时投食，设备需支持电池供电，当网络不可用或停电时由 MCU 驱动电机实现定时投食。

离线定时投食对接说明

DP 点定义如下：

功能点名称	标识符	数据传输类型	数据类型	功能点属性	备注
定时	schedule	可下发可上报（rw）	字符型（String）		面板将一个单任务用 15 个字节表示，然后转为 string 类型下发给设备端。前 9 位为有效位，后 6 位 000000。

注意：设备端收到指令后先转换格式，byte2-byte8 转为十进制整型数，byte0-byte1 按照十六进制处理。

详细说明：

字段	属性	说明
byte0~byte1	星期	将 byte0~byte1 当作一个字节的十六进制数，然后解析具体的 bit
byte2~byte3	时	Byte2*10 + byte3
byte4~byte5	分	Byte4*10 + byte5
byte6~byte7	喂食份数	01-20 对应喂食份数
byte8	任务开关	1:任务有效 0：任务无效
byte9	保留位	0
byte10	保留位	0
byte11	保留位	0
byte12	保留位	0
byte13	保留位	0
byte14	保留位	0

byte0 ~ byte1 解析

bit0	bit1	bit2	bit3	bit4	bit5	bit6
周日	周一	周二	周三	周四	周五	周六

1.bit0 ~ bit6 代表周日到周六，某 bit 为 1 表示当天有效。
2.全为 0 表示仅限一次。

示例：

下发设备：
"002325121000000"
00：仅限一次
23：23h
25：25min
12: 12 份
1 ：任务有效
000000：保留，不使用
当天 23：25 定时喂食 12 份

面板配置

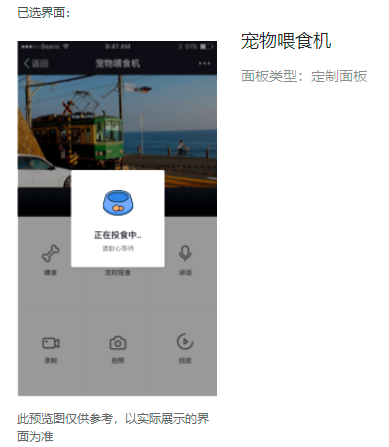

宠物喂食器需配置特殊面板，开发者在 PID DP 点配置完成后需将 PID 提供给涂鸦项目经理进行配置，配置完成后在 PID“设备面板”选项中可看到如下界面

硬件开发

视频宠物喂食器使用涂鸦 IPC SDK 方式对接，流程如下：

1. 根据硬件平台交叉编译工具名称确认是否已有 SDK，如有，请前往 SDK 仓库下载；如无，则联系涂鸦项目经理提供。
2. 按照 SDK 开发指南进行对接。

设备消息推送设置

设备消息推送是产品的告知提醒，您可以自定义产品的告警条件，实时监控产品状态。运行产品时，如果某项功能的值超出常规状态，或者您需要通知用户某些实时信息时，即可第一时间将消息触达用户，保障产品正常运行。

IoT 平台操作页面如下图所示：

注意：开发者账号须为企业版或旗舰版才支持配置设备消息推送。

这里提供参考 PID 的消息推送配置，开发者也可根据自己的实际需求进行配置并匹配好固件，消息推送配置好后需联系涂鸦项目经理进行审核后才可开启，详细情况请参考 操作说明。

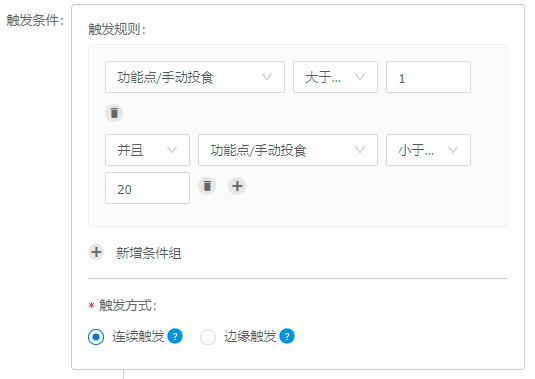

手动投食成功推送（DP feed_num）：

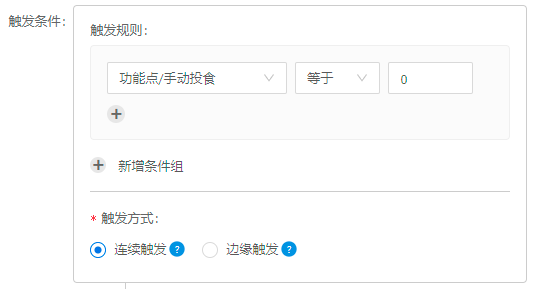

手动投食失败推送（DP feed_num）：

余粮不足（DP realtime_data）：

新建自定义 DP 点定义如下

功能点名称	标识符	数据传输类型	数据类型	功能点属性	备注
实时数据	realtime_data	可下发可上报（rw）	枚举型	枚举值 0, 1	1：出粮异常 0：余粮不足

触发条件配置如图：

出粮异常（DP realtime_data）：

快速创建产品

以下为 OEM PID 链接，点击可快速在您的 IoT 账号下复制示例 PID 的配置。
在线定时：点击创建
离线定时：点击创建)
