功能协议说明

本文介绍了红外温控器的功能协议。

背景信息

目前，市面上的非智能空调主要采用空调伴侣与万能遥控器控制。然而，这类控制产品必须借助 App，而且只能提供较简单的控制操作，无法为用户带来更复杂的智能化体验。
鉴于市面上存在海量的非智能家用空调，预估存量达 3 亿台以上。为了更好地让非智能空调带来智能化体验，涂鸦推出了红外温控器方案。红外温控器可配合空调产品附带的红外遥控器一起使用，遥控器可以同步空调状态，显示空调的当前设置。

红外温控器功能介绍

码库下载功能

通过云端存储的红外码，温控器完成对空调的控制。

过程说明：

1. 用户通过匹配学习，完成空调与某一码库的配对。

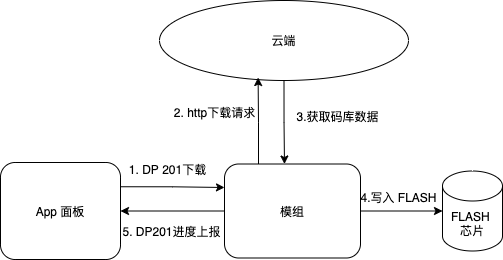

2. 配对成功后，设备下载一整套红外码存储在设备本地。
3. 红外码下载到本地的红外码库，存储在外挂 FlASH，供给温控器使用。

   注意： 现阶段最多支持下载三套码库，支持删除码库并重新匹配下载，支持码库切换。

反向解码功能

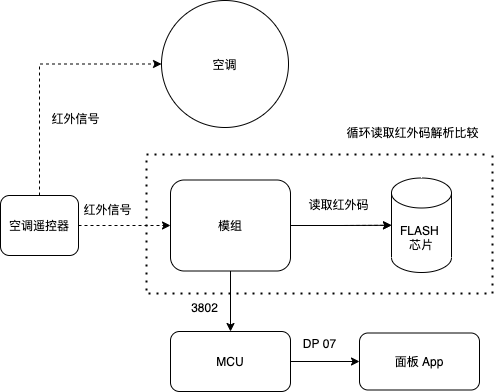

温控器对遥控器发射的红外码进行解析，将状态同步更新到 MCU 控制屏。

过程说明：

1. 温控器对空调遥控器发射的红外码与本地下载的码库进行匹配，获取空调遥控器控制的温度、模式、风速等状态信息。
2. 温控器通过串口指令，将状态信息同步给 MCU。
3. MCU 收到对应的串口指令，解析出温度、模式、风速等状态，更新到 MCU 控制屏。
4. 空调状态信息通过 DP 同步到 App 面板展示。从而实现在空调遥控器控制时，空调、MCU温控屏、App 面板三端的状态同步。

红外控制学习流程

此功能为 App 面板端进行码库匹配的一种方式。当不知道空调信息的时候，可以通过红外学习功能，学习空调遥控器的红外码。模组将学习到的红外码上传到云端，云端通过算法筛选匹配，获取相似的码库，再进行精准匹配。

红外控制分为 App 面板控制和 MCU 温控屏控制。

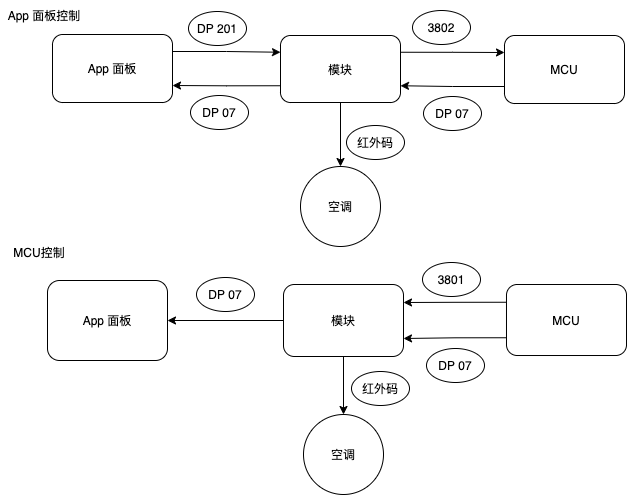

• App 面板控制

  1. App 面板下发 DP 201。 DP 201 携带有红外码以及红外码对应的温度状态信息。
  2. 模组收到 DP 201 并解析，发射红外信号，同时通过串口指令将温度状态同步给 MCU。
  3. MCU收到串口指令，解析获取温度状态信息，更新MCU温控屏的显示并通过 DP 上报温度状态到 App 面板。从而实现在空调遥控器控制时，空调、MCU温控屏、App 面板三端状态同步。

• MCU 温控屏控制

  1. 如用户更改当前风速，MCU 会将更改后的温度、模式、风速等信息通过串口指令发送给模组。
  2. 模组解析串口指令获取温度、模式、风速等信息。
  3. 在映射表中查找到对应红外码存放的 FlASH 地址，从而查询对应的红外码。
  4. 查询成功则发射红外信号，回复“MCU 发射成功”。查询失败则不发射红外信号，回复“MCU发射失败”。
  5. 当 MCU 收到串口回复成功时，更新 MCU 温控屏的显示并通过 DP 上报温度状态到 App 面板，从而实现在空调遥控器控制时，空调、MCU温控屏、App 面板三端的状态同步。


新增串口协议说明（0x38）

MCU红外控制 0x3801

MCU发送

字段	长度（byte）	说明
帧头	2	0x55aa
版本	1	0x03
命令字	1	0x38
数据长度	2	0x0002
数据	1	0x01（子命令）
	1	品类。 0x01：空调
	N	红外组合码（模式+风速+温度；开关）
校验和	1	从帧头开始按字节求和得出的结果对 256 求余

模块返回

字段	长度（byte）	说明
帧头	2	0x55aa
版本	1	0x00
命令字	1	0x38
数据长度	2	0x0002
数据	1	0x01（子命令）
	1	0x00/0x01 0：失败 1：成功
校验和	1	从帧头开始按字节求和得出的结果对256求余

协议介绍

0x3801 指令用作 MCU 同步空调状态给模组，模组收到 0x3801，解析获取对应的温度模式组合码。

• 开关：模组将解析 0x3801 串口开关指令，通过映射表获取 FLASH 地址，成功读取红外码并发送。
  • 成功读取红外码回复"0x3801 成功"。
  • 读取红外码失败则回复"0x3801 失败"。
• 模式+风速+温度：组合码分两种情况，特殊模式（祛湿，送风）和普通模式（制热，制冷，自动）。
  • 普通模式与开关处理逻辑相同。
  • 特殊模式的组合码为 “模式+风速” 或 “模式+风速+温度”。
    对于特殊模式，MCU 统一附带温度，由模组进行码库对比筛选。成功查找到对应红外码，回复“0x3801 成功”。查找红外码失败则回复 “3801失败”。
    回复失败之后，模组继续查找对应“模式+风速”组合码。如查询失败，继续轮询“模式+风速+温度”的不同温度组合码，如成功查询到则通过 0x3802 串口指令同步到 MCU，失败则不作任何通知。

红外状态通知 0x3802

模块发送

字段	长度（byte）	说明
帧头	2	0x55aa
版本	1	0x00
命令字	1	0x38
数据长度	2	0x0002
数据	1	0x02（子命令）
	1	品类 0x01：空调
	N	红外组合码（模式+风速+温度；模式+风速；开关）
校验和	1	从帧头开始按字节求和得出的结果对 256 求余

MCU返回

字段	长度（byte）	说明
帧头	2	0x55aa
版本	1	0x03
命令字	1	0x38
数据长度	2	0x0001
数据	1	0x02（子命令）
校验和	1	从帧头开始按字节求和得出的结果对 256 求余

协议介绍

0x3802 指令用作模组同步空调状态给 MCU。

• 当模组收到遥控器红外控制信号时，模组反向解码得到对应温度模式组合码，通过0x3802串口指令同步到 MCU。
• 当模组收到 App 面板的控制指令 DP 201，模组解析获取对应温度模式组合码，通过 0x3802 串口指令同步到 MCU。
• 当模组处理特殊模式组合码时，查询失败之后通过特殊算法找到正确的特殊模式组合码，通过 0x3802 串口指令同步到 MCU。

硬件SPI读写产测 0x3803

MCU发送

字段	长度（byte）	说明
帧头	2	0x55aa
版本	1	0x03
命令字	1	0x38
数据长度	2	0x0002
数据	1	0x03（子命令）
	1	品类 0x01：空调
校验和	1	从帧头开始按字节求和得出的结果对 256 求余

模组返回*

字段	长度（byte）	说明
帧头	2	0x55aa
版本	1	0x00
命令字	1	0x38
数据长度	2	0x0002
数据	1	0x03（子命令）
	1	0x00/0x01 0：失败 1：成功
校验和	1	从帧头开始按字节求和得出的结果对256求余

协议介绍

硬件 SPI 读写（要求外挂 flash>=2m） MCU 时发送 0x3803 指令，模组对 flash 进行读写擦除测试，成功则返回 0x01，失败返回 0x00。

注意：红外组合码等详细协议格式，请联系项目经理获取。
