产测流程

本文档主要介绍 SoC 语音红外免开发产测说明。

SoC 语音红外免开发产测方式项目

离线多品类语音红外产测项目

进入产测、读取模组固件信息、读取语音固件信息、Wi-Fi 指示灯测试、复位按键测试、红外灯测试、红外发送、红外接收、语音唤醒、Wi-Fi 信号强度检测。

离线语音红外插座产测项目

进入产测、读取模组固件信息、读取语音固件信息、Wi-Fi 指示灯测试、红外灯测试、红外发送、红外接收、语音唤醒、Wi-Fi信号强度检测。

产测成功指标

离线多品类语音红外产测项目

• 模组可以扫描到产测路由器，并进入产测模式。
• 读取模组固件信息成功。
• 读取语音固件信息。
• Wi-Fi 指示灯循环闪烁。
• 复位按键测试通过。
• 产测过程中按下按键，红外头闪烁 5 次。
• 产测红外发送、接收到的数据准确。
• Wi-Fi 信号强度符合要求。

离线语音红外插座产测项目

• 模组可以扫描到产测路由器，并进入产测模式。
• 读取模组固件信息成功。
• 读取语音固件信息。
• Wi-Fi 指示灯循环闪烁。
• 红外灯测试，使用 CCD 相机观察到红外头连续闪烁。
• 产测红外发送、接收到的数据准确。
• Wi-Fi 信号强度符合要求。

注意事项

• 路由器与待测设备距离不宜过远，建议 5 米内，且尽量避免障碍物遮挡。
• 同一台路由器 Wi-Fi 覆盖范围内，同时产测的产品不超过 200 个，减少设备之前的相互干扰。若超出，建议分批进行测试。
• 产测环境中，确保非测试路由器尽量少，减少干扰以便加快产测速度。
• 已配网超过 15 分钟的设备需要清除产测完成标志。
• 已配过网的设备需要在联网状态下从智能生活 App 中进行移除，并等待 10 秒后将设备断电。上移除，等待 10 秒断电后才可以进行产测。
• 设备产测至少需要两台，红外发送和接收测试需要。

产测前准备

准备设备

设备	数量	备注
待测产品	若干	/
2.4GHz 信号产测路由器	1 台	无需连接外网；是否设置密码不影响产测操作。

准备环境

产测路由上电，距离设备5米内，并将路由器 SSID 设置设为 tuya_mdev_test1 。

产测流程

离线多品类语音红外产测流程图

Wi-Fi 指示灯的产测流程

产测路由开启环境下，设备上电后 LED 指示灯快速循环闪烁。

按键产测流程

产测过程中，检测到按键按下高低电平变化。

红外灯的产测流程

进入产测后，按键按下红外指示灯，使用 CCD 相机对准红外灯（红外发射管）查看，观察到红外灯连续闪烁 5 次（间隔 1 s 闪烁 1 次）。

红外发送、红外接收产测流程

红外发送：产测过程中，主设备接收到上位机下发数据为 6 字节 MAC ,主设备将该数据按解析协议发送出去，发送完成测试通过。

红外接收：产测过程中，主设备接收到从设备下发 6 字节 MAC，主设备将该数据解析，与内部原数据比较，比较一致则测试通过。

语音唤醒产测流程

产测过程中，测试语音唤醒，对着设备叫一声“小智管家”，设备回复“我在”。

Wi-Fi 信号强度的产测流程

产测过程中，产测软件来读取 Wi-Fi 信号强度，模块返回强度值，数值在-60 dbm ~-10 dbm 之间则通过测试。

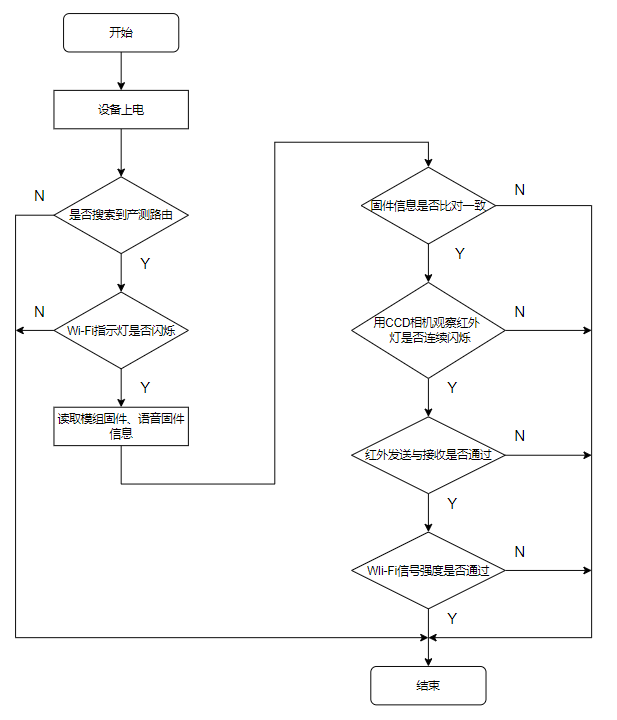

离线语音红外插座产测流程图

Wi-Fi 指示灯的产测流程

产测路由开启环境下，设备上电后 LED 指示灯快速循环闪烁。

红外灯的产测流程

进入产测后，按键按下红外指示灯，使用 CCD 相机对准红外灯（红外发射管）查看，观察到红外灯连续闪烁（间隔 1 s 闪烁 1 次）。

红外发送、红外接收产测流程

红外发送：产测过程中，主设备接收到上位机下发数据为 6 字节 MAC ,主设备将该数据按解析协议发送出去，发送完成测试通过。

红外接收：产测过程中，主设备接收到从设备下发 6 字节 MAC，主设备将该数据解析，与内部原数据比较，比较一致则测试通过。

语音唤醒产测流程

产测过程中，测试语音唤醒，对着设备叫一声“小智管家”，设备回复“我在”。

Wi-Fi 信号强度的产测流程

产测过程中，产测软件来读取 Wi-Fi 信号强度，模块返回强度值，数值在-60 dbm ~-10 dbm 之间则通过测试。
