出行两轮车模板

前提条件

已阅读 Ray 新手村任务，了解 Ray 框架的基础知识
已阅读使用 Ray 开发万能面板，了解 Ray 面板开发的基础知识
已阅读出行接口，了解出行接口

构建内容

在此 Codelab 中，您将利用面板小程序开发构建出一个出行两轮车面板，通过 DP 协议、接口将实现以下能力：

车辆信息：可查看电池、里程数、车辆图标、信号等信息。
车辆控制：可控制车辆档位、灯控、速度限制、骑行模式等。
车辆开关锁：在设备面板小程序中滑动 UI 按钮时，根据车辆状态进行开、关锁操作。
骑行导航：在设备面板小程序中点击 UI 按钮时，将跳转至骑行导航页面，可进行车辆导航。

学习内容

如何创建一个出行两轮车产品
如何实现在面板小程序中点击 UI 按钮时骑行导航
如何实现在面板小程序中滑动 UI 按钮时，一键开关锁
如何实现在面板内支持车辆的常规设置项
了解出行常用的二级页
BLE + X 设备，近场使用蓝牙通信，远程使用 IoT 模组通信

所需条件

详见面板小程序 - 搭建环境

涂鸦出行 App
Tuya MiniApp Tools
NVM 及 Node 开发环境（建议使用 16.x 系列版本）
Yarn 依赖管理工具

产品名称：新滑板车蓝牙

需求原型

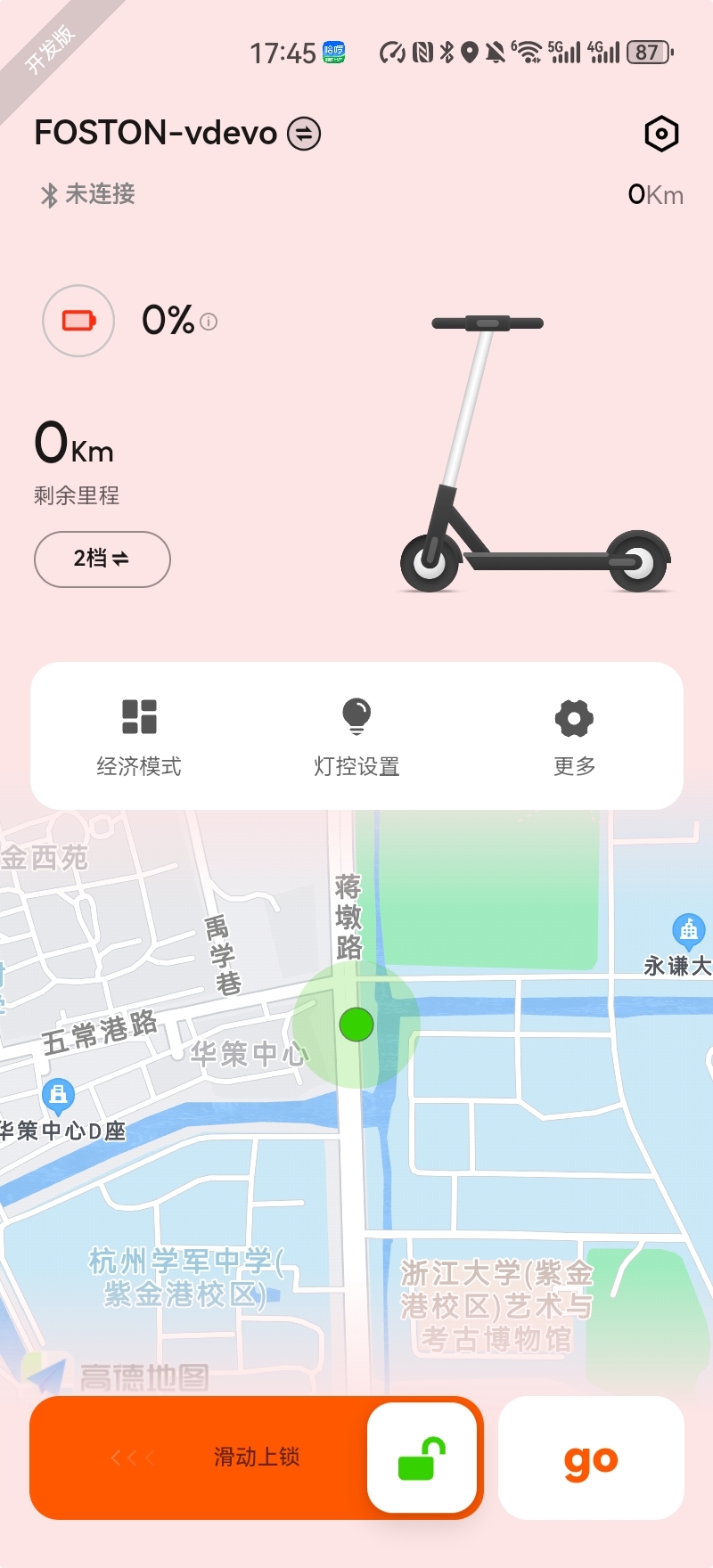

首页
- 标题栏点击切换按钮可以切换设备需在涂鸦出行 APP 上使用。
- 顶部区域展现了 4G 信号值、GPS 信号、蓝牙连接状态以及总里程。
- GPS 和 4G 信号值都分为了五个等级，对应不同的图标。
- 中心区域分为两部分。一部分是设备信息相关，包括设备电量、续航里程、档位切换以及产品图标；另一部分则是常用的操作。
- 滑动上锁和解锁，点击‘GO'跳转至骑行导航二级页。

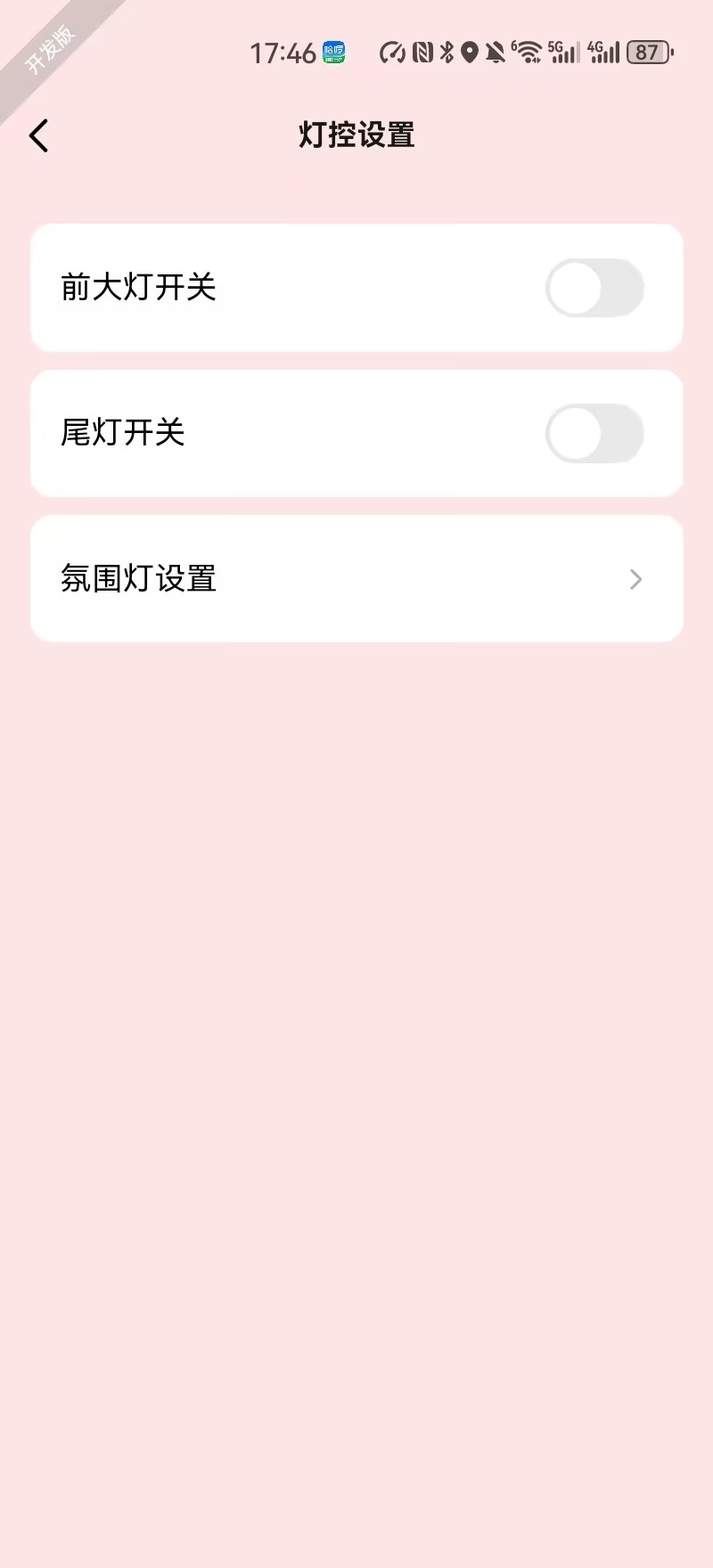

灯控页
- 展示了一些灯关控制，如：前大灯、尾灯、氛围灯等

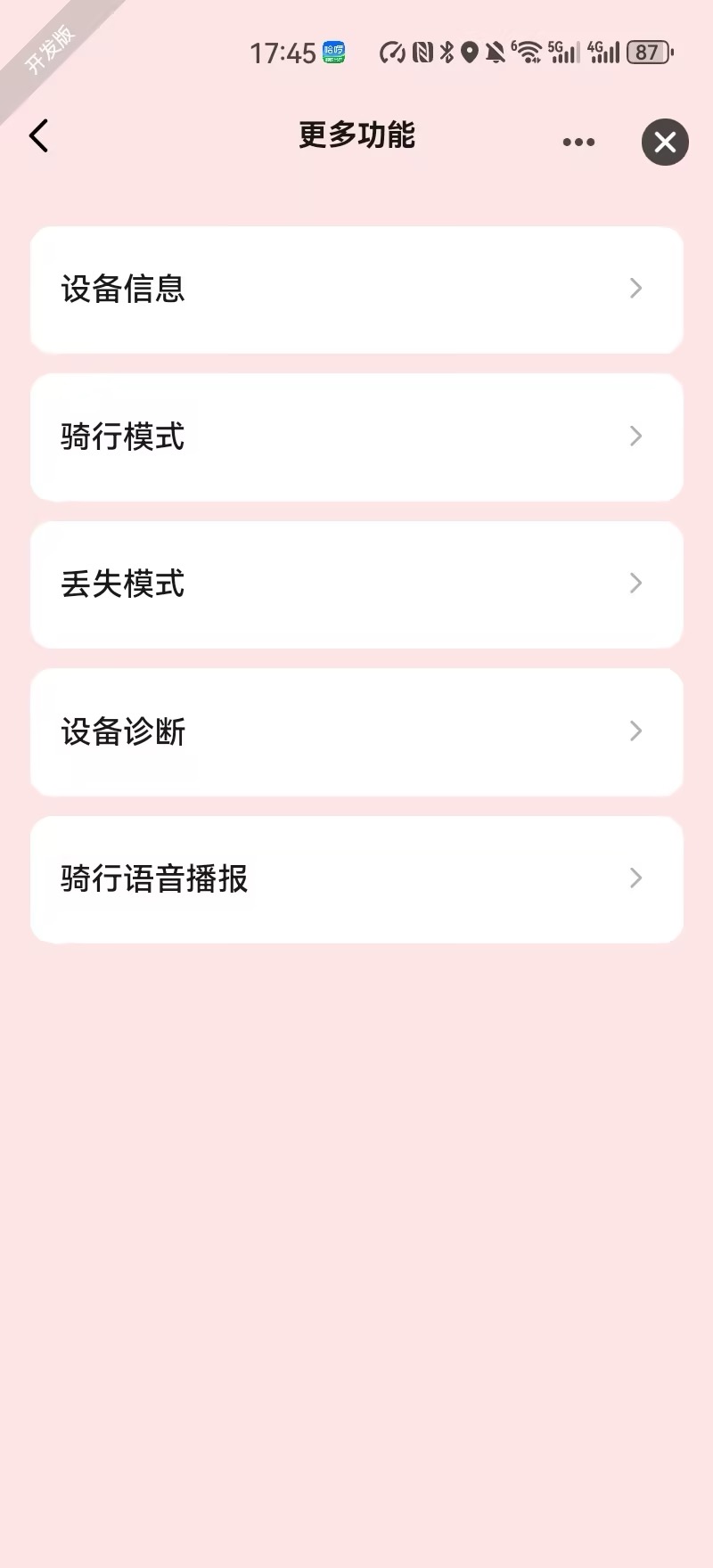

更多设置页
- 展示了一些常见的功能设置，如：设备信息、骑行模式、丢失模式、骑行诊断等

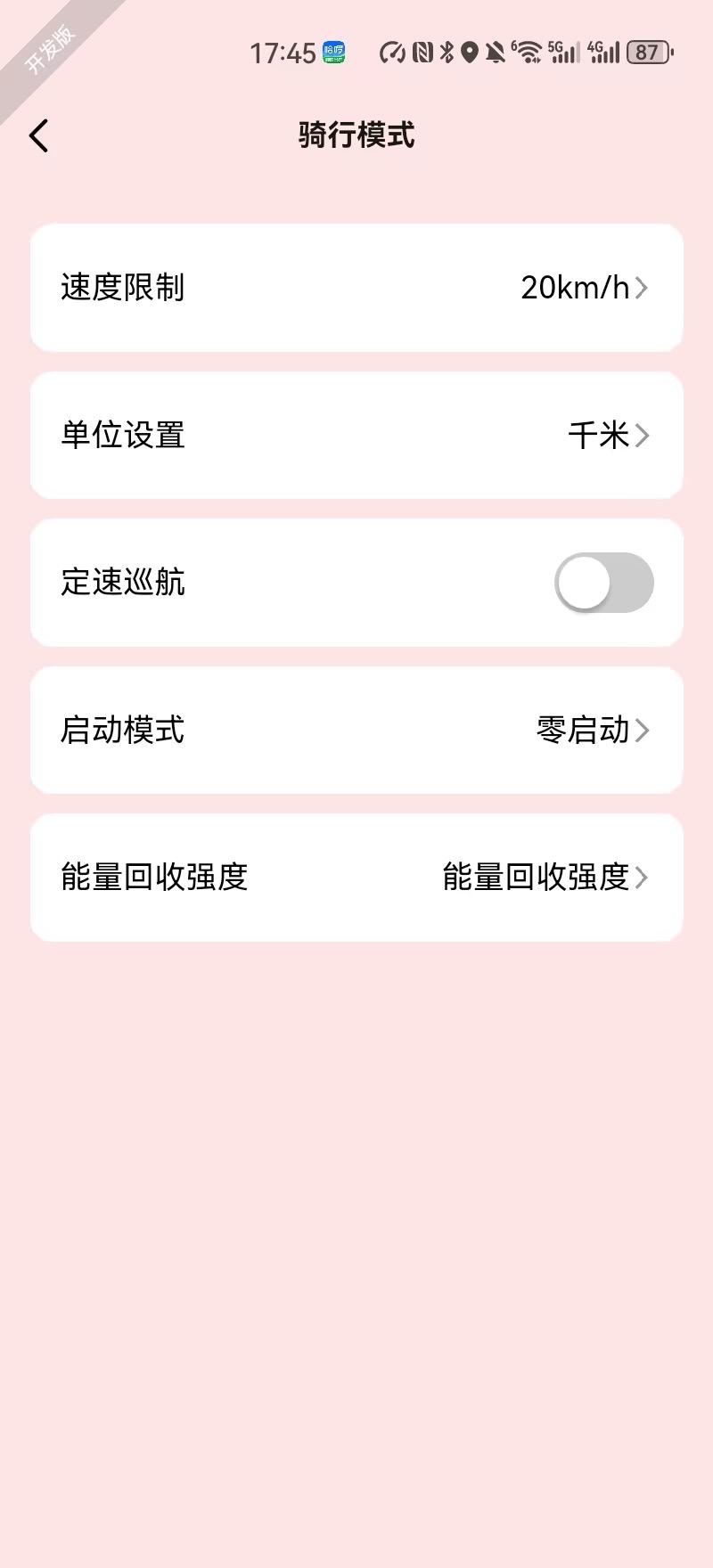

骑行模式页
- 展示了一些骑行相关的功能设置，如：速度限制、单位设置、定速巡航等

首先需要创建一个户外出行类产品，定义产品有哪些功能点，然后面板中再根据这些功能点一一实现。

进入IoT 平台，点击左侧产品菜单，产品开发，创建产品，选择标准类目 -> 户外出行 -> 滑板车:

选择功能点，这里根据自己需求选择即可，这些功能未选择不影响视频预览。

🎉 在这一步，我们创建了一个名为 PanelOutdoorScooter的出行滑板车产品。

开发者平台创建面板小程序

这部分我们在 小程序开发者 平台上进行操作，注册登录小程序开发者平台进行操作。

详细的操作路径可参考面板小程序 - 创建面板小程序

IDE 基于模板创建项目工程

这部分我们在 Tuya MiniApp Tools 上进行操作，打开 IDE 创建一个基于出行两轮车模板的面板小程序项目。

详细的操作路径可参考面板小程序 - 初始化项目工程

上面的步骤我们已经初始化好了一个面板小程序的开发模板，下面我们介绍下工程目录。

├── src
│  	├── @types // 全局类型定义
│  	├── api
│  	│   └── atop.ts // 云端API
│  	├── components
│  	│   ├── action-sheet-enum // 多选弹窗
│  	│   ├── battery // 电池组件
│  	│   ├── control-menu // 首页控制栏
│  	│   ├── dp-list-item // dp数据展示项
│  	│   ├── dynamic-number // 文字动态变化组件
│  	│   ├── icon-svg // svg
│  	│   ├── outdoor-slider // 滑动解锁组件
│  	│   ├── outdoor-top // 首页TopBar组件
│  	│   ├── signal-view // 4G、GPS信号展示组件
│  	│   ├── top-bar // 其他页TopBar组件
│  	│   └── index.ts
│  	├── constant // 常用配置
│  	├── devices // 设备模型
│  	├── hooks // hooks
│  	├── i18n // 多语言
│  	├── pages
│   │   ├── alarm // 告警页设置
│   │   ├── control // 骑行模式设置
│   │   ├── devInfo // 产品设备页
│   │   ├── home // 首页
│   │   ├── infoDetail // 设备详情页
│   │   ├── light // 灯控页
│   │   ├── more // 更多设置页
│  	├── redux // redux
│   ├── res // 本地图片
│   ├── styles // 全局样式
│   ├── utils // 常用工具方法
│   ├── app.config.ts
│   ├── app.less
│   ├── app.tsx
│   ├── composeLayout.tsx // 处理监听子设备添加，解绑，DP变化等
│   ├── global.config.ts
│   ├── routes.config.ts // 配置路由

产品需要开通出行增值服务才能对车辆进行操作，在代码路径 hooks/useCheckPermission 中 checkServiceAbility 方法通过调用 ty.outdoor.getValueAddedServicesAbility 获取设备增值服务能力，其中 outdoor_data_cloud_store 表示出行增值服务；如果未购买该服务或服务已过期，则需要提示去购买或续费，跳转到出行续费小程序

// C端续费能力判断 （未购买增值服务或服务已过期 弹窗提示）
const checkServiceAbility = async () => {
  const res = await getCServicesAbility(devId)
  const { inService, isPidHadVAS, commodityUrl, hadPopup } = res
  dispatch(
    updateCommonInfo({
      inService,
      isPidHadVAS,
      commodityUrl: commodityUrl || '',
    })
  )
  if (!hadPopup && isPidHadVAS && inService) {
    // 品牌方有配置C端用户续费套餐有赠送
    if (commodityUrl && commodityUrl !== '') {
      ty.showModal({
        title: '',
        content: Strings.getLang('serviceActive'),
        confirmText: Strings.getLang('goCheck'),
        cancelText: Strings.getLang('confirm'),
        showCancel: true,
        cancelColor:
          theme === 'dark' ? 'rgba(255,255,255,0.5)' : 'rgba(0,0,0,0.5)',
        success: ({ confirm, cancel }) => {
          if (confirm) {
            // 跳转详情
            ty.openInnerH5({ url: commodityUrl })
          }
        },
      })
    } else {
      // 涂鸦默认赠送
      ty.showModal({
        title: '',
        content: Strings.getLang('serviceActive'),
        showCancel: false,
        confirmText: Strings.getLang('confirm'),
      })
    }
    await setCServicesPop(devId)
  }
}

因为有些设备是 ble + x 设置，下发 DP 操作时需要做一些校验

代码路径 hooks/useCheckPermission

// 检查DP下发权限
const checkPermissions = ({
  dpCode,
  successCb,
  cancelCb,
}: {
  dpCode: string
  successCb: () => void
  cancelCb?: () => void
}) => {
  const { extContent, dpId } = dpSchema[dpCode]
  const isExtNull = extContent === '' || extContent === undefined
  const route = isExtNull ? 0 : JSON.parse(extContent).route
  // 若智能服务已到期/未配置赠送用户未购买时，当用户通过蜂窝通道控制车辆时
  if (
    !inService &&
    isPidHadVAS &&
    (route === 0 || (route === 1 && !isBleOnline) || isExtNull)
  ) {
    // 当用户通过蜂窝通道控制车辆时:route === 0 || isExtNull || route === 1 && !isBleOnline
    ty.showModal({
      title: '',
      content: Strings.getLang('expireControl'),
      showCancel: false,
      confirmText: Strings.getLang('confirm'),
      success: ({ confirm }) => {
        if (confirm && dpCode === 'blelock_switch') {
          cancelCb()
        }
      },
    })
    return
  }
  // 非ble+x设备或者蜂窝未激活, 拓展模块是禁用的则提示：扩展模块未激活，该功能无法使用
  const notCheckHide = isBleXDevice && isActive
  if (
    !notCheckHide &&
    interactionType === 'disable' &&
    assocaitedDps.indexOf(dpId) !== -1
  ) {
    ty.showModal({
      title: '',
      content: Strings.getLang('extensionDisable'),
      confirmText: Strings.getLang('confirm'),
      cancelText: Strings.getLang('cancel'),
      success: ({ confirm, cancel }) => {
        if (confirm && dpCode === 'blelock_switch') {
          cancelCb()
        }
        if (cancel && dpCode === 'blelock_switch') {
          cancelCb()
        }
      },
    })
    return
  }

  // 设备为蜂窝+蓝牙设备，当DP的route=0或1时，并且仅蜂窝在线时，部分DP进行二次确认弹窗提示：
  const checkDpArray = [
    dpCodes.start,
    dpCodes.blelockSwitch,
    dpCodes.bucketLock,
    dpCodes.tailBoxLock,
  ]
  if (
    isBleXDevice &&
    checkDpArray.indexOf(dpCode) !== -1 &&
    isOnline &&
    !isBleOnline
  ) {
    if ([0, 1].indexOf(route) === -1) return
    const val = dpValueS[dpCode]
    if (val) return
    ty.showModal({
      title: '',
      content: Strings.getLang(`blex_wifi_${dpCode}` as any),
      confirmText: Strings.getLang('confirm'),
      cancelText: Strings.getLang('cancel'),
      success: ({ confirm, cancel }) => {
        if (confirm) {
          if (dpCode === 'blelock_switch') {
            successCb()
          } else {
            actions[dpCode].set(true)
          }
        }
        if (cancel) {
          if (dpCode === 'blelock_switch') {
            cancelCb && cancelCb()
          }
          console.log('取消 :>> ')
        }
      },
    })
    return
  }
  // ble+x设备并且蜂窝模组激活后，判断DP的高级能力
  if (isBleXDevice && isActive && route === 2 && !isBleOnline) {
    ty.showModal({
      title: '',
      content: Strings.getLang('retryConnectBle'),
      showCancel: false,
      confirmText: Strings.getLang('confirm'),
    })
    return
  }
  successCb()
}

定位

顶部显示 4G 及 GPS 信号强度，并且显示 DP 最近一次上报的实际值；
中间显示地图，地图上渲染设备以及用户的定位，设备的定位使用产品图片，用户的定位使用三角箭头，箭头指向用户当前的朝向；
地图右下角显示设备定位按钮及手机定位按钮，点击后自动以对应操作的功能为中心；
下方显示设备名称，在线状态，当前车辆位置详细信息，导航按钮；
蓝牙设备在线时，进入后显示蓝牙设备的位置（读取手机的位置），支持寻车 / 播放音乐；

车辆体检

基于两轮车设备的车辆体检二级页面, 用于检测车辆状态，并且展示当前车辆故障情况

电池信息

基于两轮车设备的电池信息二级页面,用于展示电池相关状态的信息

骑行轨迹

基于两轮车设备的轨迹显示二级页面, 用于展示某条轨迹的行程记录，及里程/时长/速度等数据展示
轨迹回放：从起点到终点，在地图上回放轨迹路线

骑行记录

基于两轮车设备的骑行记录, 用于展示轨迹列表，某条轨迹回放，以及骑行记录统计

恭喜你 🎉 完成了本教程的学习！
有任何问题可以联系涂鸦智能小程序团队
