可视对讲模版

前提条件

已阅读 Ray 新手村任务，了解 Ray 框架的基础知识。
已阅读使用 Ray 开发万能面板，了解 Ray 面板开发的基础知识。

构建内容

在此 Codelab 中，您可以利用面板小程序开发构建出一个可视对讲门锁面板，并通过 DP 协议、接口实现以下能力：

远程开关锁：在设备面板小程序中长按 UI 按钮时，根据门锁状态进行开、关锁操作。
日志管理：可查看开门记录、告警记录、相册日志，支持分页查询、下拉刷新、上拉加载。
成员管理：可查看成员列表、添加成员、查看成员详情、删除成员等。
开锁方式管理：可添加指纹、人脸、门卡、掌静脉、指静脉等开锁方式，可添加密码，以及编辑和删除开锁方式。
临时密码管理：可创建和管理临时密码，包括自定义密码、限时密码、一次性密码、动态密码等类型。
可视对讲：在设备面板小程序中点击实时监控按钮时，将跳转至视频对讲页面，可进行实时视频查看。
视频回放：在日志中点击视频记录时，将跳转至视频回放页面，可播放和下载视频。

学习内容

如何创建一个可视对讲门锁产品。
如何实现在面板小程序中长按 UI 按钮时，一键开关锁。
如何实现在面板小程序中点击实时监控按钮时，跳转至视频对讲页面。
如何实现在面板内支持门锁的常规设置项。
了解门锁常用的功能模块。
了解可视对讲设备的视频播放和回放功能。

所需条件

涂鸦 App
Tuya MiniApp Tools
NVM 及 Node 开发环境（建议使用 16.x 系列版本）
Yarn 依赖管理工具

详见面板小程序 > 搭建环境。

首先需要创建一个智能门锁类产品，定义产品有哪些功能点，然后在面板中一一实现这些功能点。

注册登录涂鸦开发者平台，并在平台创建产品：

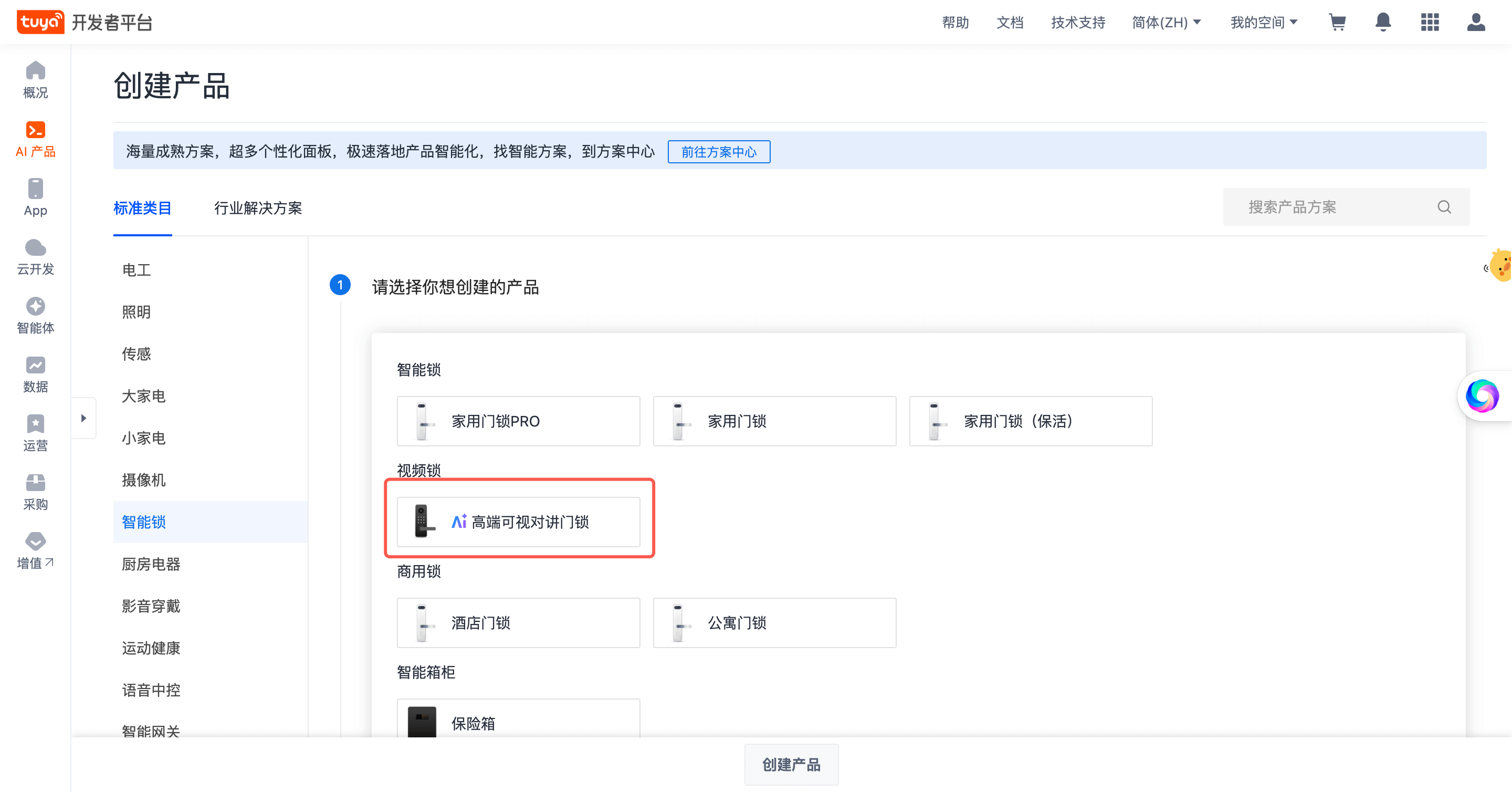

单击页面左侧 AI产品> 产品开发，在 产品开发 页面单击 创建产品。
在 标准类目 下选择 智能锁，产品品类选择 高端可视对讲门锁。

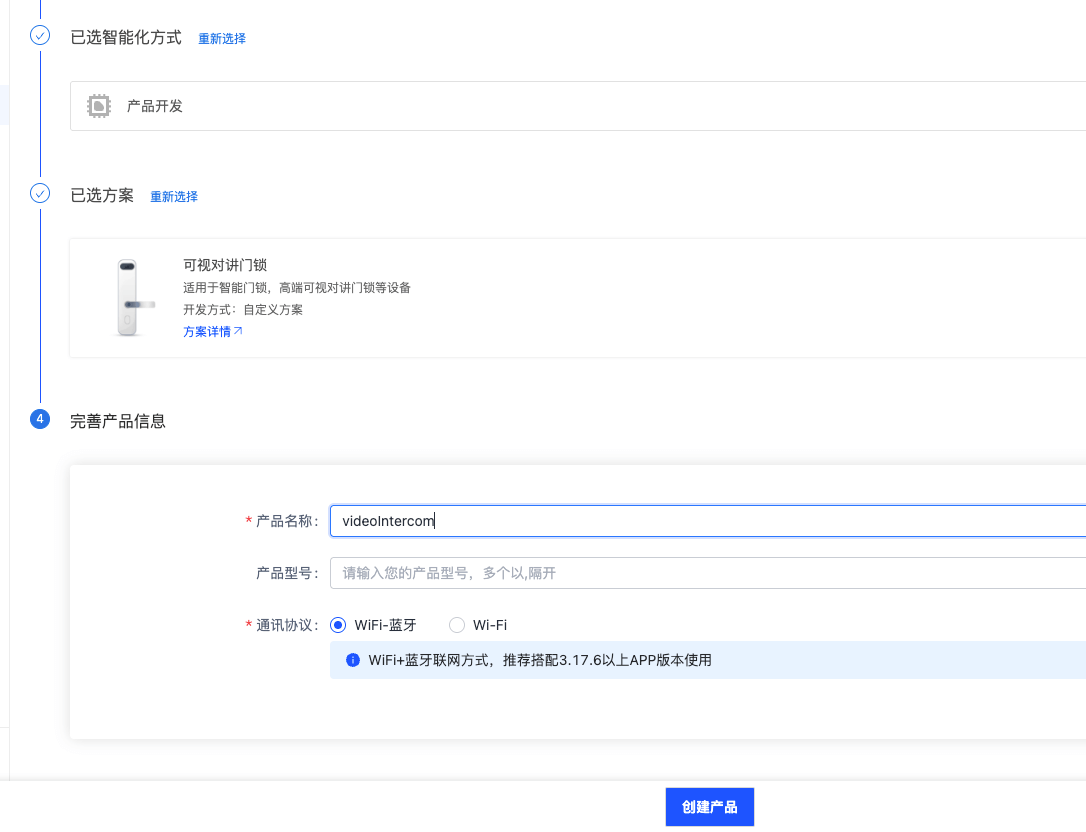

选择智能化方式和产品方案，完善产品信息，例如填写产品名称为 videoIntercom。
单击 创建产品，完成产品创建。

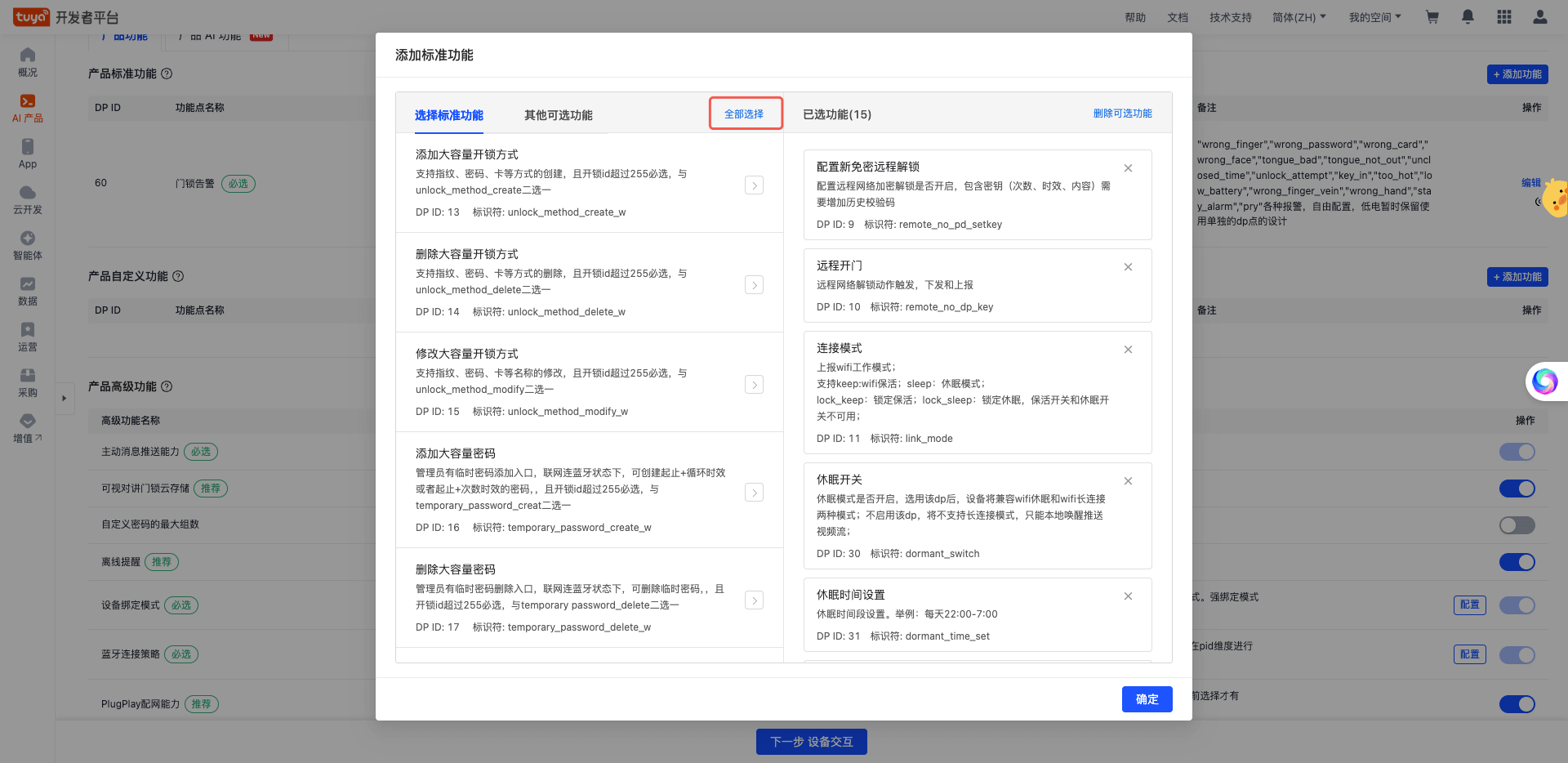

产品创建完成后，进入到 添加标准功能 页面，选择全部功能点。

🎉 在这一步，成功完成创建了一个名为 videoIntercom 的可视对讲门锁产品。

开发者平台创建面板小程序

面板小程序的开发在 小程序开发者 平台上进行操作，首先请前往小程序开发者平台完成平台的注册登录。

详细操作步骤可参考面板小程序 > 创建面板小程序。

IDE 基于模板创建项目工程

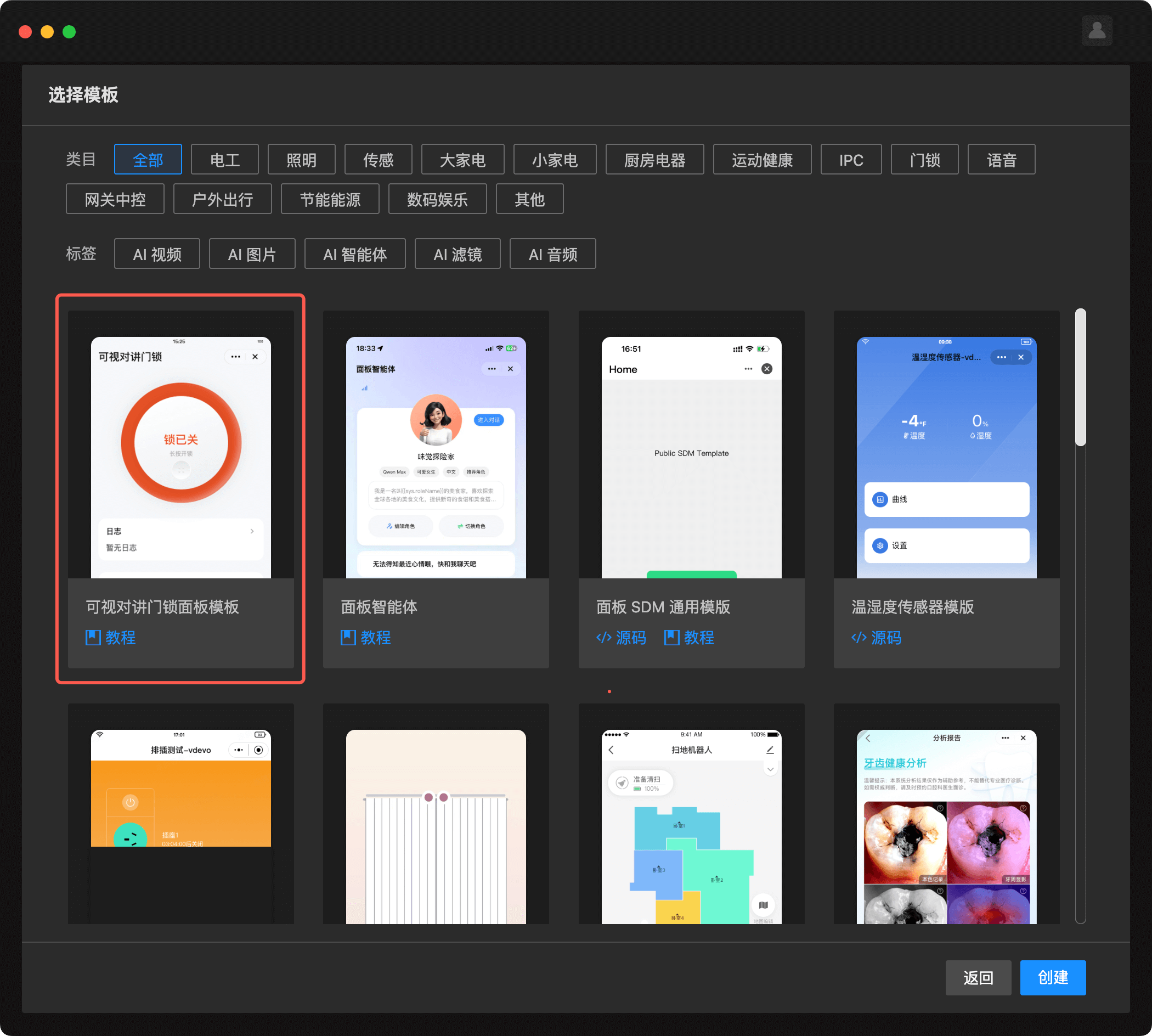

这部分在 Tuya MiniApp Tools 上操作，打开 IDE 创建一个基于可视对讲门锁模板的面板小程序项目。

详细操作步骤可参考面板小程序 > 初始化项目工程。

完成以上步骤后，一个面板小程序的开发模板已经初始化完成，本章节为您介绍工程目录。

├── src
│  	├── @types // 全局类型定义
│  	├── api
│  	│   ├── getCachedLaunchOptions.ts // 获取缓存的启动参数
│  	│   ├── getCachedSystemInfo.ts // 获取缓存的系统信息
│  	│   └── request.ts // 请求封装
│  	├── components
│  	│   ├── action-sheet // 操作选择弹窗
│  	│   ├── aes-image // AES 加密图片组件
│  	│   ├── calendar // 日历组件
│  	│   ├── date-range // 日期范围选择组件
│  	│   ├── effective-time-config // 生效时间配置组件
│  	│   ├── loading-data // 数据加载组件
│  	│   ├── loading-more // 加载更多组件
│  	│   ├── page-container // 页面容器组件
│  	│   ├── time-picker // 时间选择器组件
│  	│   ├── time-range-popup // 时间范围弹窗组件
│  	│   └── video-player // 视频播放器组件
│  	├── constant // 常用配置
│  	├── devices // 设备模型
│  	│   ├── index.ts // 设备初始化
│  	│   ├── protocols // 协议配置
│  	│   └── schema.ts // 设备 Schema
│  	├── hooks // 自定义 Hooks
│  	│   ├── useSelectorWithEquality.ts // Redux 选择器 Hook
│  	│   ├── useSystemInfo.tsx // 系统信息 Hook
│  	│   └── useTempInfos.tsx // 临时密码信息 Hook
│  	├── i18n // 多语言
│  	│   ├── index.ts // 多语言初始化
│  	│   └── strings.ts // 语言字符串
│  	├── pages
│   │   ├── home // 首页
│   │   │   ├── components
│   │   │   │   ├── log // 日志预览组件
│   │   │   │   ├── open // 开关锁组件
│   │   │   │   └── options // 功能入口组件
│   │   │   ├── index.tsx // 首页主文件
│   │   │   ├── index.module.less // 首页样式
│   │   │   └── index.config.ts // 首页配置
│   │   ├── logs // 日志管理页
│   │   │   ├── components
│   │   │   │   ├── album-item // 相册项组件
│   │   │   │   ├── log-item // 日志项组件
│   │   │   │   └── tabs // 标签页组件
│   │   │   ├── index.tsx // 日志页主文件
│   │   │   ├── logs.tsx // 开门记录页
│   │   │   ├── alarm.tsx // 告警记录页
│   │   │   ├── album.tsx // 相册日志页
│   │   │   └── record-alarm.tsx // 告警详情页
│   │   ├── members // 成员管理页
│   │   │   ├── list // 成员列表页
│   │   │   ├── details // 成员详情页
│   │   │   └── components
│   │   │       └── member // 成员项组件
│   │   ├── unlock // 开锁方式管理页
│   │   │   ├── password // 密码管理页
│   │   │   ├── add // 添加开锁方式页
│   │   │   ├── edit // 编辑开锁方式页
│   │   │   └── unbind-list // 未绑定开锁方式列表页
│   │   ├── temporary // 临时密码管理页
│   │   │   ├── password // 创建临时密码页
│   │   │   ├── valid-list // 有效密码列表页
│   │   │   ├── invalid-list // 无效密码列表页
│   │   │   ├── edit-custom // 编辑自定义密码页
│   │   │   ├── success // 创建成功页
│   │   │   └── clear-one // 清除单个密码页
│   │   ├── video // 视频对讲页
│   │   │   ├── components
│   │   │   │   ├── clarity // 画质切换组件
│   │   │   │   └── tools // 工具组件
│   │   │   ├── index.tsx // 视频对讲页主文件
│   │   │   ├── video.tsx // 视频组件
│   │   │   └── utils.ts // 工具函数
│   │   ├── player // 视频回放页
│   │   │   ├── index.tsx // 视频回放页主文件
│   │   │   └── index.module.less // 样式文件
│   │   └── settings // 设置页
│   │       └── overview // 设置概览页
│  	├── redux // Redux 状态管理
│   │   ├── index.ts // Redux Store
│   │   └── modules // Redux 模块
│   │       ├── themeSlice.ts // 主题模块
│   │       └── systemInfoSlice.ts // 系统信息模块
│   ├── res // 本地资源
│   │   ├── icons.ts // 图标资源
│   │   └── *.png // 图片资源
│   ├── styles // 全局样式
│   │   └── index.less // 全局样式文件
│   ├── utils // 常用工具方法
│   │   ├── constant.tsx // 常量定义
│   │   ├── error.ts // 错误处理
│   │   ├── index.ts // 工具函数
│   │   ├── log.ts // 日志工具
│   │   └── transfer.ts // 数据传输工具
│   ├── app.config.ts // 应用配置
│   ├── app.less // 应用样式
│   ├── app.tsx // 应用入口
│   ├── composeLayout.tsx // 布局组合器，处理 SDK 初始化等
│   ├── global.config.ts // 全局配置
│   ├── routes.config.ts // 路由配置
│   └── variables.less // 样式变量

在 composeLayout.tsx 中，需要在应用启动时初始化门锁 SDK，配置密码相关参数和严格模式。

代码路径：src/composeLayout.tsx

import { init as initLock } from '@ray-js/lock-sdk';

async onLaunch(object: any) {
  console.log('=== App onLaunch', object);
  devices.common.init();
  // 初始化门锁 SDK
  initLock({
    passwordDigitalBase: 10,      // 密码数字进制，默认 10
    passwordSupportZero: true,    // 密码是否支持 0，默认 true
    strictMode: false,            // 严格模式，默认 true
  });
  devices.common.onInitialized(device => dpKit.init(device));
  // ...
}

在首页的开关锁组件中，实现长按按钮远程控制门锁开关，实时查看设备状态。

代码路径：src/pages/home/components/open/index.tsx

import {
  openDoor,
  closeDoor,
  isSleep,
  getDeviceStatus,
  onDeviceStatusChange,
  offDeviceStatusChange,
} from '@ray-js/lock-sdk';

function Open() {
  const doorLockStatus = useProps(d => d.lock_motor_state);
  const [deviceStatus, setDeviceStatus] = useState(() => {
    return getDeviceStatus();
  });
  const [operateing, setOperateing] = useState(false);

  // 监听设备状态变化
  useEffect(() => {
    const handleDeviceStatusChange = (status: any) => {
      setDeviceStatus(status);
    };
    onDeviceStatusChange(handleDeviceStatusChange);
    return () => {
      offDeviceStatusChange(handleDeviceStatusChange);
    };
  }, []);

  // 执行开锁/关锁操作
  const handleRemote = useCallback(async () => {
    try {
      setOperateing(true);
      if (doorLockStatus) {
        await closeDoor();
      } else {
        await openDoor();
      }
    } catch (e) {
      ToastInstance.fail('操作失败');
    } finally {
      setOperateing(false);
    }
  }, [doorLockStatus]);

  return (
    <View onLongClick={handleRemote}>
      {/* UI 展示 */}
    </View>
  );
}

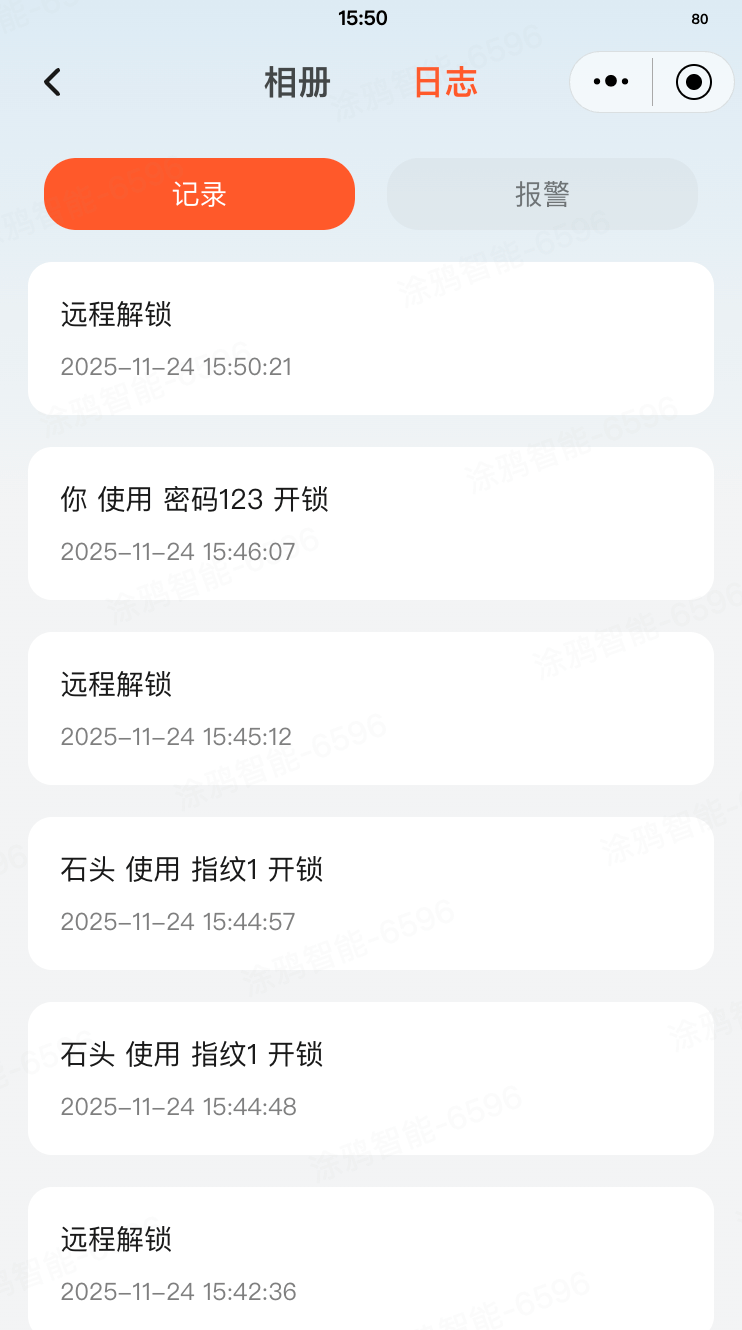

实现查看门锁的开门记录、告警记录和相册日志，支持分页查询、下拉刷新、上拉加载。

功能展示：

代码路径：src/pages/logs/index.tsx

import {
  getLatestLogs,
  getLogs,
  getAlarms,
  getAlbums,
  onLogsRefresh,
  offLogsRefresh,
} from '@ray-js/lock-sdk';

// 首页日志预览
const [logs, setLogs] = useState({
  data: [],
  unreadCount: 0,
});

useEffect(() => {
  getLatestLogs().then(logs => {
    setLogs(logs);
  });
}, []);

// 监听日志刷新事件
useEffect(() => {
  const handleRefresh = () => {
    getLatestLogs().then(logs => {
      setLogs(logs);
    });
  };
  onLogsRefresh(handleRefresh);
  return () => {
    offLogsRefresh(handleRefresh);
  };
}, []);

// 获取日志列表
const fetchLogs = async (pageNo: number) => {
  const res = await getLogs({ page: pageNo });
  setList(res.list);
  setHasNext(res.hasMore);
};

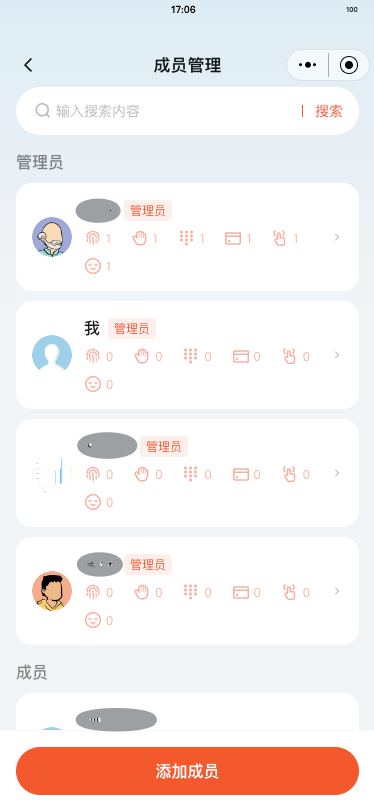

实现管理门锁成员，包括查看成员列表、搜索成员、添加成员、查看成员详情、删除成员等操作。

功能展示：

代码路径：src/pages/members/list/index.tsx

import {
  getUsers,
  addUser,
  removeUser,
} from '@ray-js/lock-sdk';

// 获取用户列表（支持搜索）
const getMembers = async (name: string) => {
  const members = await getUsers({
    keyword: name,
    page: 1,
    pageSize: 50,
  });
  setMembers(members.list);
};

// 添加成员
const handleAddMember = () => {
  DialogInstance.input({
    title: '添加普通成员',
    value: '',
    placeholder: '请输入昵称',
    beforeClose: async (action, value) => {
      if (action === 'confirm' && value) {
        await addUser({ name: value });
        ToastInstance.success('保存成功');
      }
      return true;
    },
    emptyDisabled: true,
  });
};

实现以下功能：

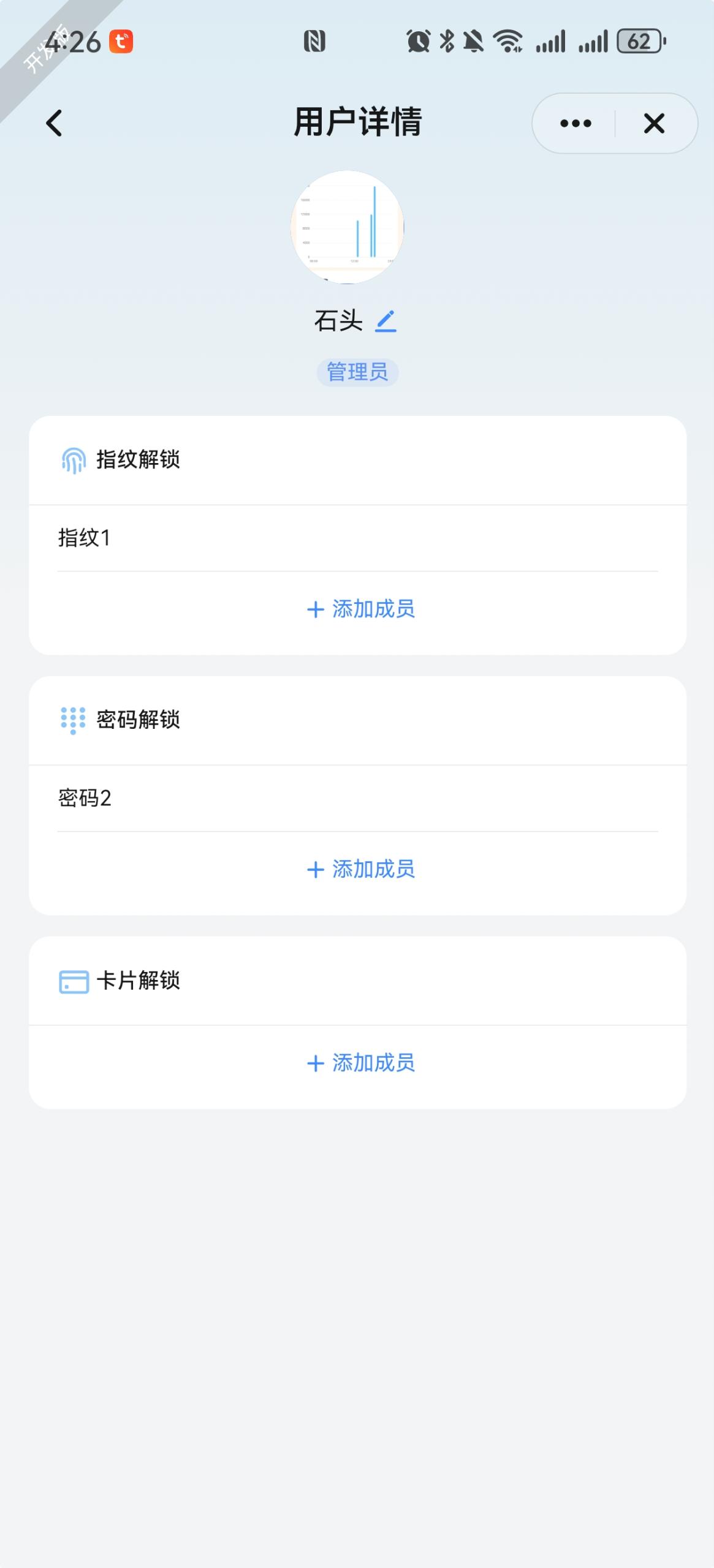

添加指纹、人脸、门卡、掌静脉、指静脉等开锁方式。
添加密码。
编辑和删除开锁方式。

功能展示：

代码路径：src/pages/unlock/add/index.tsx

import {
  startAddUnlockMethod,
  onAddUnlockMethod,
  offAddUnlockMethod,
  cancelAddUnlockMethod,
  addPassword,
} from '@ray-js/lock-sdk';

// 开始添加开锁方式
const handleAdd = async () => {
  try {
    const { total } = await startAddUnlockMethod({
      userId,
      type: 'finger', // 'finger' | 'face' | 'card' | 'hand' | 'fingerVein'
    });
    setTotal(total);
    setAddState(1);
  } catch (e) {
    // 处理错误
  }
};

// 监听添加进度
useEffect(() => {
  const handleStep = (event) => {
    switch (event.stage) {
      case 'step':
        setStep(event.step);
        break;
      case 'success':
        setAddState(2);
        break;
      case 'fail':
        setAddState(3);
        break;
    }
  };
  onAddUnlockMethod(handleStep);
  return () => {
    offAddUnlockMethod(handleStep);
  };
}, []);

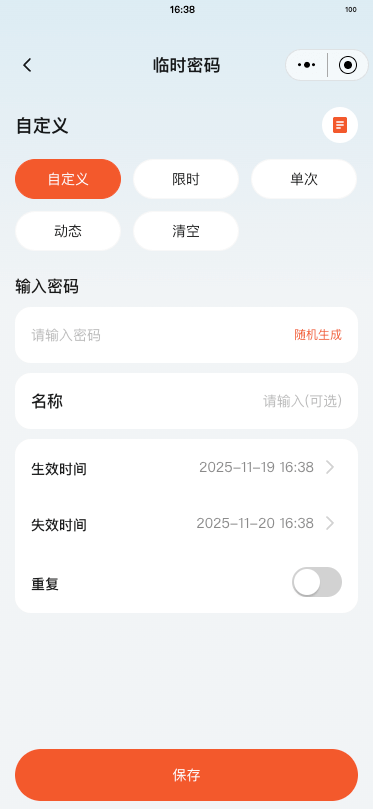

实现创建和管理临时密码，包括自定义密码、限时密码、一次性密码、动态密码等类型。

功能展示：

代码路径：src/pages/temporary/password/index.tsx

import {
  createTempCustom,
  createTempLimit,
  createTempOnce,
  createTempDynamic,
  getTempEffectiveList,
  renameTemp,
  updateTempCustom,
  freezeTemp,
  unfreezeTemp,
  removeTempCustom,
} from '@ray-js/lock-sdk';

// 创建自定义密码
const save = async () => {
  const res = await createTempCustom({
    password,
    name,
    effective: {
      effectiveDate: Math.floor(effectConfig.effectiveTime.valueOf() / 1000),
      expiredDate: Math.floor(effectConfig.invalidTime.valueOf() / 1000),
      repeat: effectConfig.repeat ? 'week' : 'none',
      weeks: effectConfig.weeks,
      effectiveTime: effectConfig.startTime,
      expiredTime: effectConfig.endTime,
    },
  });
};

// 创建限时密码
await createTempLimit({
  name: '限时密码',
  effectiveTime: Math.floor(startTime.valueOf() / 1000),
  invalidTime: Math.floor(endTime.valueOf() / 1000),
});

// 创建一次性密码
await createTempOnce({ name: '一次性密码' });

// 创建动态密码
await createTempDynamic();

实时视频查看

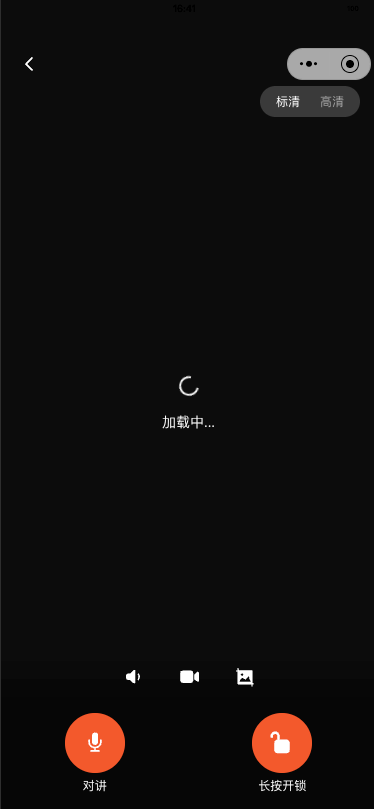

在视频对讲页面中，实现实时视频查看，支持切换画质、静音等功能。

功能展示：

代码路径：src/pages/video/video.tsx

import Player from '@ray-js/ray-ipc-player';
import {
  getDeviceStatus,
  getMediaRotate,
  onDeviceStatusChange,
  offDeviceStatusChange,
} from '@ray-js/lock-sdk';

const VideoView = () => {
  const { devId } = useDevice(d => d.devInfo);
  const [deviceStatus, setDeviceStatus] = useState(() => {
    return getDeviceStatus();
  });
  const [muted, setMuted] = useState(false);
  const [clarity, setClarity] = useState<'normal' | 'hd'>('normal');
  const [isPlaying, setIsPlaying] = useState(false);

  const rotateInfo = getMediaRotate();

  const handleChangeStreamStatus = useCallback((data: number) => {
    setIsPlaying(data === 1002);
  }, []);

  return (
    <>
      <CoverView className={styles.menus}>
        <NavBar title="" leftArrow border={false} onClickLeft={handlBack} />
        <Clarity clarity={clarity} onChange={setClarity} />
        <Tools disabled={!isPlaying} muted={muted} onMutedChange={setMuted} />
      </CoverView>
      <View className={styles.content}>
        <Player
          defaultMute={muted}
          devId={devId}
          onlineStatus={deviceStatus.type === 'online'}
          rotateZ={rotateInfo.videoAngle}
          onChangeStreamStatus={handleChangeStreamStatus}
          clarity={clarity}
          brandColor="#FF592A"
        />
      </View>
    </>
  );
};

视频回放

在视频回放页面中，实现播放视频记录，支持播放、暂停、下载功能。

代码路径：src/pages/player/index.tsx

import { IpcPlayer, createIpcPlayerContext, ipc } from '@ray-js/ray';
import { getMediaRotate, getMediaUrl, MediaInfo } from '@ray-js/lock-sdk';

const Player = () => {
  const { devId } = useDevice(d => d.devInfo);
  const data = useMemo(() => {
    return transfer.receive<MediaInfo>('mediaData');
  }, []);
  const ctx = useRef<ReturnType<typeof createIpcPlayerContext>>(null);
  const [status, setStatus] = useState<'init' | 'playing' | 'pause' | 'stop' | 'error'>('init');
  const [mediaUrl, setMediaUrl] = useState('');

  const rotateInfo = getMediaRotate();

  // 初始化播放器
  const initPlayer = useCallback(() => {
    ctx.current?.createMessageDevice({
      devId,
      success: () => {
        ctx.current?.setMessageVideoMute({ mute: 0 });
        ctx.current?.setRotateZ(rotateInfo.videoAngle);
        ipc.onPlayMessageVideoFinish(handlePlayMessageVideoFinish);
      },
    });
    ipc.createMediaDevice({ deviceId: devId });
  }, []);

  // 播放视频
  const handlePlay = useCallback(async () => {
    if (status === 'init' || status === 'stop' || status === 'error') {
      const res = await getMediaUrl({
        mediaPath: data.mediaPath,
        mediaBucket: data.mediaBucket,
      });
      ctx.current?.startMessageVideoPlay({
        encryptKey: data.mediaKey,
        path: res.mediaUrl,
        startTime: 0,
        success: () => {
          setStatus('playing');
        },
      });
    } else if (status === 'playing') {
      ctx.current?.pauseMessageVideoPlay({
        success: () => {
          setStatus('pause');
        },
      });
    } else if (status === 'pause') {
      ctx.current?.resumeMessageVideoPlay({
        success: () => {
          setStatus('playing');
        },
      });
    }
  }, [data, status]);

  // 下载视频
  const handleDownload = useCallback(() => {
    ipc.startDownloadMessageVideo({
      deviceId: devId,
      path: mediaUrl,
      encryptKey: data.mediaKey,
      savePath: 2,
      rotateMode: rotateInfo.videoAngle || 0,
    });
  }, [mediaUrl]);

  return (
    <>
      <NavBar title="" background="#000" leftArrow border={false} onClickLeft={handlBack} />
      <View className={styles.content}>
        <IpcPlayer
          type={2}
          deviceId={devId}
          autoplay={false}
          objectFit="contain"
          orientation="vertical"
          rotateZ={rotateInfo.videoAngle}
          onCreateViewSuccess={initPlayer}
          className={styles.player}
        />
        <CoverView className={styles.preview}>
          {status !== 'playing' && status !== 'pause' && (
            <AESImage
              devId={devId}
              className={styles.mediaImage}
              fileKey={data.fileKey}
              url={data.fileUrl}
              fillType="width"
              rotate={rotateInfo.imageAngle}
            />
          )}
          <View className={styles.tools}>
            <View className={styles.playButton} onClick={handlePlay}>
              <Icon name={status === 'playing' ? Pause : Play} size="48rpx" />
            </View>
            <View className={styles.downloadButton} onClick={handleDownload}>
              <Icon name={Download} size="48rpx" />
            </View>
          </View>
        </CoverView>
      </View>
    </>
  );
};

休眠设置

在设置页面中，实现设备休眠时间段的配置。

代码路径：src/pages/settings/overview/components/sleep-settings/index.tsx

import {
  getSleepPeriod,
  setSleepPeriod,
  isSleep,
  onSleepStatusChange,
  offSleepStatusChange,
} from '@ray-js/lock-sdk';

// 获取休眠时间段
const fetchSleepPeriod = async () => {
  const period = await getSleepPeriod();
  setSleepPeriod(period);
};

// 设置休眠时间段
const handleSave = async () => {
  await setSleepPeriod({
    start: startTime,
    end: endTime,
  });
};

远程开锁权限

在设置页面中，实现远程开锁权限的配置。

代码路径：src/pages/settings/overview/components/remote-unlock/index.tsx

import {
  getRemotePermission,
  updateRemotePermission,
  remoteEnabled,
  checkRemoteEnabled,
} from '@ray-js/lock-sdk';

// 获取远程开锁权限
const fetchPermission = async () => {
  const enabled = await checkRemoteEnabled();
  const permission = await getRemotePermission();
  setEnabled(enabled);
  setPermission(permission);
};

// 更新远程开锁权限
const handleUpdate = async () => {
  await updateRemotePermission(permission);
};

恭喜你 🎉 完成了本教程的学习！
有任何问题可以联系涂鸦智能小程序团队。

反馈
