GUI 系统开发

本文为您介绍如何基于 T5 平台完成 GUI 系统的开发，主要包含系统框架（通讯框架、应用框架）、应用接口的具体说明；同时，还为您提供了系统资源相关参考资料，以及系统调试、编译、示例展示等指导。

系统通讯框架

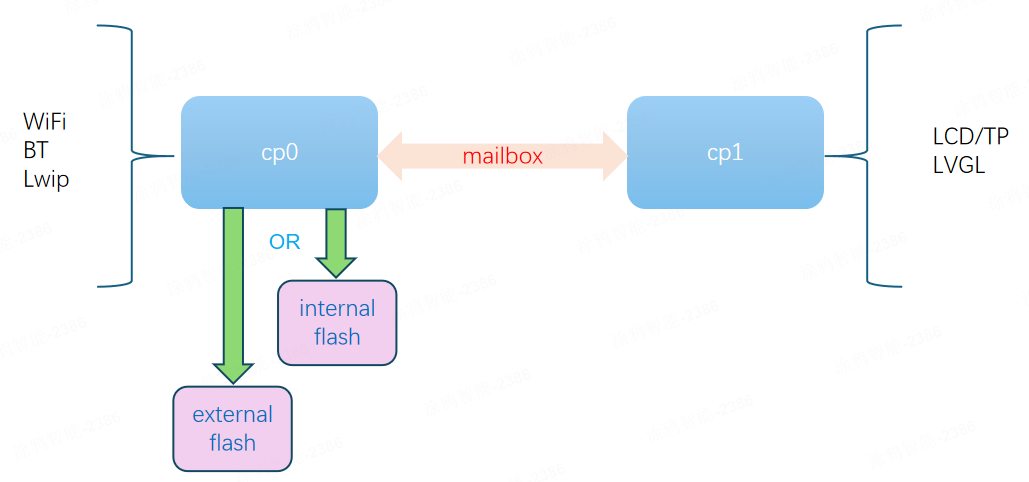

系统通讯框架 用于实现 CP0 与的 CP1 之间的通讯。

CP0 和 CP1 为 T5 的两个 CPU：

• CP0：负责物联网平台通信。
• CP1：负责图形界面。

片内 Flash 文件系统生成执行：

• SDK 的版本在 v3.12.7 以下：#./mklittlefs -c bk/ -b 4096 -p 256 -s 1880064 bk.bin
• SDK 的版本在 v3.12.7 及以上：#./mklittlefs -c bk/ -b 4096 -p 256 -s 1048576 bk.bin

系统应用框架

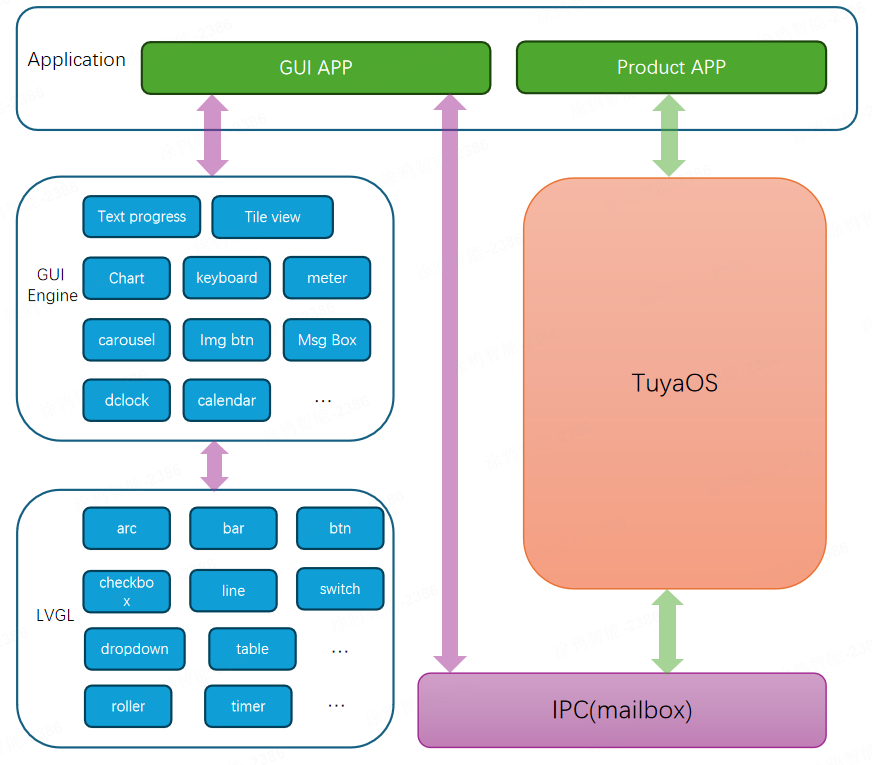

系统应用框架 在系统通讯框架的基础上，进一步展示了框架的各个层级、以及界面应用（GUI App）与 IoT 的产品应用（Product App）之间的联系。

应用接口

本章节介绍以下应用接口：

• 核间通讯数据结构
• CP0 （产品应用）
• CP1 （GUI 应用）

核间通讯数据结构

单条消息通讯

typedef struct
{
    char *tag;		//对象标识，具有唯一性
    uint32_t obj_type;  	//对象类型（如 Switch/Slider/Button 等）
    uint32_t event;       	//事件（Widget 器件事件/系统事件）
    uint32_t param;     	//事件内容
} LV_DISP_EVENT_S;

CP0（产品应用）

引用头文件

#include "tuya_app_gui_gw_core0.h"
#include "tuya_list.h"
#include "app_ipc_command.h"
#include "tkl_display.h"
#include "smart_frame.h"
#include "tal_sw_timer.h"
#include "uni_log.h"
#include "tdd_lcd.h"
#ifdef TUYA_TFTP_SERVER        //调试阶段用于从局域网通过 TFTP 客户端工具上传资源文件
  #include "tuya_app_gui_tftp.h"
#endif

初始化入口函数

设备在激活状态下执行以下函数之前，务必完成所有 DP 数据的初始化，否则 GUI 侧控件展示可能出现屏幕刷新现象。

STATIC VOID tuya_gui_start(BOOL_T is_mf_test)

入参：

参数	说明
BOOL_T is_mf_test	是否为产测模式

功能：

屏幕及 TP 使用引脚初始化

在 tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_app_gui_config.h 中定义相关参数，示例如下：

参数	示例
屏幕名称	TUYA_LCD_IC_NAME
屏幕宽度	TUYA_LCD_WIDTH
屏幕高度	TUYA_LCD_HEIGHT

设置文件系统所在分区（内部或外部 Flash）

OPERATE_RET tuya_app_gui_set_lfs_partiton_type(TUYA_GUI_LFS_PARTITION_TYPE_E partition_type)

参数	说明
partition_type = TUYA_GUI_LFS_SPI_FLASH	当前使用芯片片内 Flash 文件系统，片内文件系统由于空间较小，暂不支持资源从云端动态更新
partition_type = TUYA_GUI_LFS_QSPI_FLASH	当前使用外部 QSPI Flash 文件系统

GUI 系统事件处理回调注册

处理如 GUI 侧的死机、重启、屏幕保护、语言配置及用户自定义的私有事件等请求。

OPERATE_RET tuya_gui_system_event_hdl_register(GUI_SYS_EVENT_CB cb)

需特殊处理的 GUI 控件变化事件处理回调注册

用户需要特殊处理的 GUI 侧控件变换回调。

OPERATE_RET tuya_gui_obj_event_hdl_register(GUI_OBJ_EVENT_CB cb)

用户手动初始化 GUI 控件状态的处理回调注册

此注册函数提供给用户在上电时初始化控件状态，一般在设备没有被激活、无法通过组件的 DP 自身去初始化控件的情况下使用。

OPERATE_RET tuya_gui_dp2obj_pre_init_hdl_register(GUI_DP2OBJ_PRE_INIT_EVENT_CB cb)

GUI 控件至涂鸦 DP 转换回调注册

用户需要根据实际应用，将 GUI 侧控件事件数据 LV_DISP_EVENT_S 转换为涂鸦的 DP 数据 DP_REPT_CB_DATA。

OPERATE_RET tuya_gui_obj2dp_convert_hdl_register(GUI_OBJ2DP_CONVERT_CB cb)

核心函数初始化

VOID tuya_gui_init(BOOL_T is_mf_test, TKL_DISP_INFO_S *info, CHAR_T *weather_code)

• 如用户对天气预报数据的内容有特殊要求，可自定义入参中的 weather_code，否则为系统默认的天气数据。更多信息，请参考 MCU 标准协议接入 > 天气服务。

• 如需要输出天气数据温度、最高温度、最低温度、湿度、天气概况数字编码，可将入参 weather_code 设置为如下 JSON 数组字符串：

  ["w.temp","w.thigh","w.tlow","w.humidity","w.conditionNum","w.date.1"]


  • 这里使用天气概况数字编码，主要是为了适用针对不同国家的多语言配置。
  • w.date.1 表示需要预报一天的数据，支持 1-7 天的预报。必须包括该参数，否则后续天气数据解析会有问题。联网成功后，每半小时更新一次。

TFTP 服务初始化

应用框架支持开启宏定义 TUYA_TFTP_SERVER 来支持本地资源（图片、语言配置及字库文件）通过 TFTP 的方式上传至设备端。如产品量产固件，建议关闭该功能。

tuya_app_gui_tftp_server_init()

CP1（GUI 应用）

本章节介绍以下 GUI 应用及 GUI 相关接口：

• 绘图方式
• GUI 图片预解码
• 语言文字使用
• GUI 相关接口
• 用户自定义的私有事件

绘图方式

目前支持以下绘图方式：

NXP GUI-Guider-1.7.2 (LVGL v8.3.10)（工具辅助）

1. 将工具生成的代码目录custom&generated导入到 项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\ 下。

2. 在 项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\generated\gui_duider.h 中增加以下行：

    #include "tuya_app_gui.h"


3. 在 项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_app_gui_config.h 中打开宏定义 "NXP_GUI_GUIDER"，同时关闭宏定义 “EEZ_STUDIO”。

EEZ Studio (0.13.1) (LVGL v8.3/LVGL v8.3 with EEZ Flow)（工具辅助）

1. 将工具生成的代码目录src导入到 项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\下。

2. 在项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\src\ui\ui.h中增加以下行：

   #include "tuya_app_gui.h"


3. 在项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_app_gui_config.h 中打开宏定义 "EEZ_STUDIO"，同时关闭宏定义 “NXP_GUI_GUIDER”。

直接手动绘制

1. 将手动编写的绘图 C 代码导入到 项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\ 下。

2. 在 项目名称\apps\T5s_gui_demo_quickstart\src\gui\tuya_app_gui_config.h 中，同时关闭宏定义 “NXP_GUI_GUIDER" 和 "EEZ_STUDIO"。

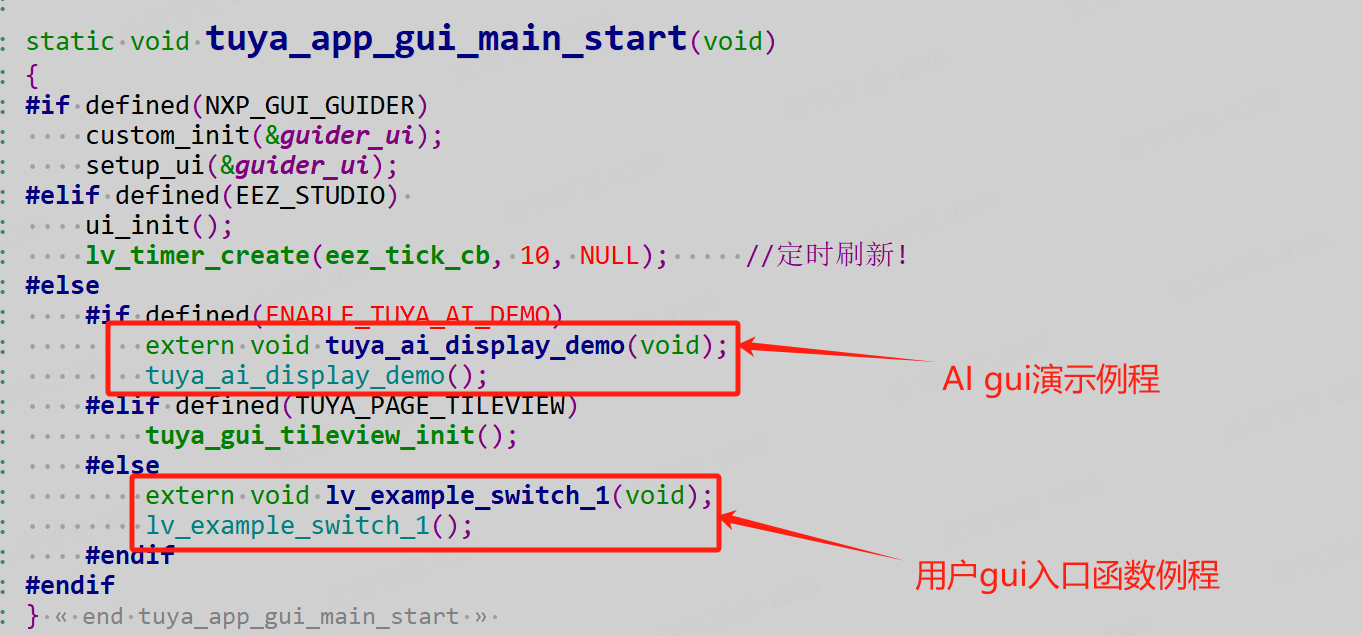

3. 在 项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_app_gui_main.c 中，将以下红色框中的函数名修改为您自己的绘图入口函数名（如不需要支持背景图启动和图片预加载，可直接设置为 NULL）：







注意事项

• 对象标识：由于 GUI 对象状态和业务逻辑相关联，当 GUI 对象发生改变、或业务逻辑端 DP 状态改变需要同步到 GUI 对象时，都会触发事件回调。因此，对象需要有一个唯一在业务与 GUI 之间作为信息交互的身份识别标识（ 了解该对象标识，请参考 核间通讯数据结构 ）。

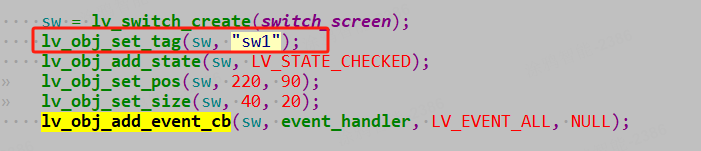

  用户可以在添加事件回调函数前，通过 lv_obj_set_tag 函数注册控件的标识（此标识必须在整个项目中具有唯一性），如下红色框标记：



• 事件标志：另外通过接口 aic_lvgl_msg_event_change 给 CP0 发送控件变化事件时，数据 lvglMsg_t 中的 event 成员是否带标志 LLV_EVENT_BY_DIRECT_REPORT 有如下含义：

  • 带 LLV_EVENT_BY_DIRECT_REPORT：表示控件对应的 DP 数据直接上报云端，不需要 CP0 处理任何业务逻辑。
  • 不带 LLV_EVENT_BY_DIRECT_REPORT：表示控件对应的 DP 数据先由 CP0 业务处理后，由业务逻辑自己上报。

• 页面切换：如果创建一个屏幕对象，同时给该屏幕对象通过 lv_obj_set_tag 设置过 Tag，切换页面时：

  • 仅通过 lv_obj_clean() 清除当前页面子对象，一定要手动执行 lvMsgEventDel 来清除当前页面的 Tag。
  • 若通过 lv_obj_del() 清除当前页面子对象及页面父对象时，无需执行 lvMsgEventDel 来清除当前页面的 Tag。

GUI 图片预解码

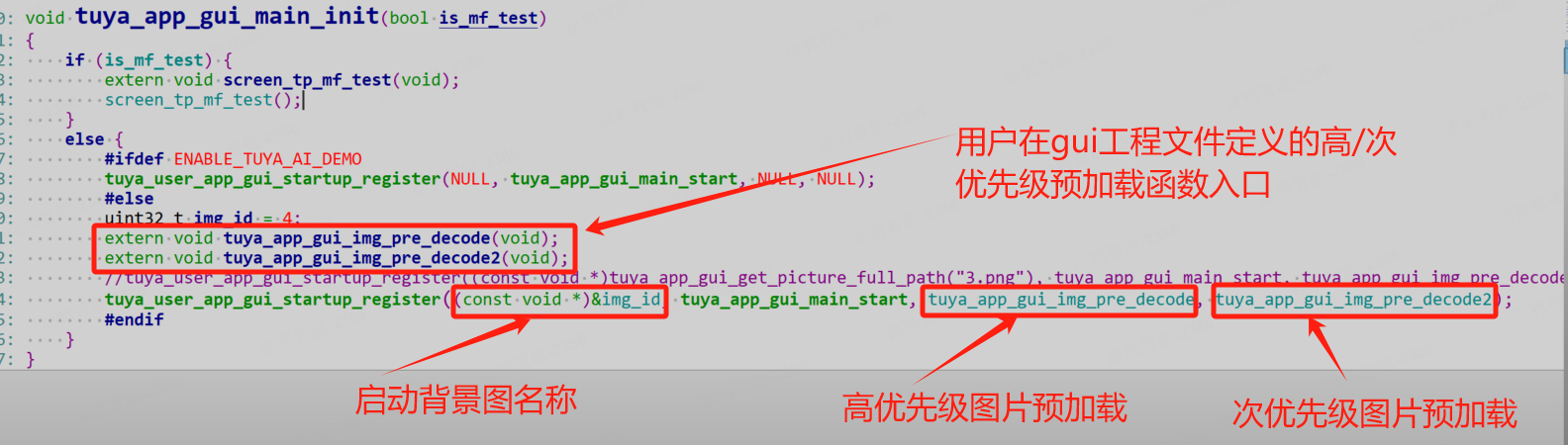

图片放在资源文件系统，程序启动时建议做预解码，以提高系统运行期间的图片加载速度（但可能会占用大量内存）。参考 \apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_basic_demo\lv_example_switch_1.c 中的 void tuya_app_gui_img_pre_decode(void) 实现。

• 使用jpg_img_load或png_img_load做预解码时，必须使用tuya_app_gui_get_picture_full_path获取文件的全路径。

  切换页面时，必须调用 jpg_img_unload/png_img_unload 释放对应的图片数据内存，否则会有内存泄漏。

• 使用img_file_load_by_id做预解码时，用户只需要指定图片 ID。

  切换页面时，切记一定调用 img_file_unload 释放对应的图片数据内存，否则会有内存泄漏。

语言文字使用

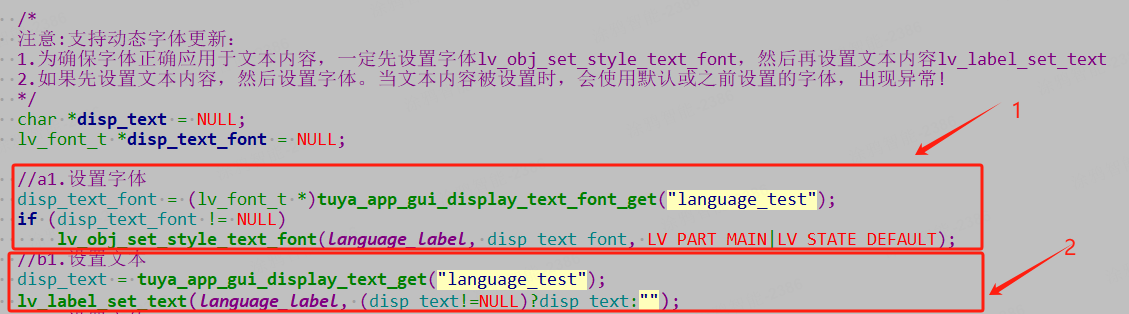

在可以支持多语言的应用中，建议一定按照下图所示步骤使用：

1. 首先，通过接口函数 const void *tuya_app_gui_display_text_font_get(char *node_name) 输入入参文本标签，得到指定的字库信息（语言 > data.file 中提及）。

   如获取不到字库信息，请不要强通过 lv_obj_set_style_text_font 函数设置字体，否则会因字库内容异常而导致系统崩溃。

2. 然后，通过接口函数 const void *tuya_app_gui_display_text_get(char *node_name) 输入入参文本标签，得到指定的文本信息（语言 > data.file 中提及）。

   如获取不到文本信息，请不要强制通过 lv_label_set_text 函数设置文本，否则会因文本异常而导致系统崩溃。

3. 切换语言时，系统会清除之前的旧语言环境、使用新语言环境，所以在响应语言切换的控件回调处理函数中，必须要更新页面中所有使用到字库的文字控件。

   如果只更新部分文字控件，会导致 LVGL 在下一个屏幕刷新周期来到时，因指向旧语言环境的文字控件找不到旧语言环境而导致系统异常。

GUI 相关接口使用

• CP0 侧 DP 数据变化通知注册回调：

  捕获 CP0 侧 DP 发生变化时处理回调函数。用户回调处理函数要区分是普通 DP 数据（DP_CNTL_S *）或是 Raw 类型数据（TY_RAW_DP_REPT_S *），然后将不同的数据信息转变成对应的控件信息。

  void tuya_app_gui_dp_update_notify_callback_register (gui_dp_update_cb_t cb)


• CP1 请求获取指定 DP 的相关信息接口（仅在设备激活状态有效）：

  通过指定的 DPID 获取相关的信息（DP_CNTL_S *）。Raw 类型数据信息暂不支持获取，需要数据变化时用户自己缓存。

  void *tuya_app_gui_get_dp_cntl(unsigned char dpid)


• CP1 请求获取当前 Wi-Fi 连接状态信息接口：

  查询 Wi-Fi 是否连接上云端。仅当连接上时，输出的 RSSI 及 SSID 为有效。

  bool tuya_app_gui_is_wifi_connected(signed char *out_rssi, char *ssid_buff, int ssid_buff_size)


• CP1 请求获取当前设备激活状态信息接口：

  bool tuya_app_gui_is_dev_activeted(void)


• CP1 请求解绑当前设备接口：

  void tuya_app_gui_request_dev_unbind(void)


• CP1 请求获取当前时间信息接口：

  bool tuya_app_gui_request_local_time(char *time_buff, int time_buff_size)


• CP1 请求获取天气预报数据接口：

  查询当前天气信息（天气预报数据格式为：LKTLV）。更多天气服务相关，请参考 MCU 标准协议接入 > 天气服务。

  bool tuya_app_gui_request_local_weather(char **local_weather, uint32_t *weather_len)


  local_weather为输出的天气信息字符串，使用完后需要用户手动释放其指向的内存。

• CP1 请求资源更新接口：

  查询云端是否有新的资源可供更新。

  void tuya_app_gui_query_resource_update(void)


• 配置读写相关接口（由于以下接口写操作均采用了异步操作，所以不支持执行写操作后立即回读）：

  • KV 操作相关（配置保存在片内 KV 区域）：

    • 读接口：value 所指向的内存空间需要使用者自己释放。

      bool tuya_app_gui_kv_common_read(char *key, unsigned char **value, uint32_t *p_len)


    • 写接口：

      bool tuya_app_gui_kv_common_write(char *key, unsigned char *value, uint32_t len)


  • KV 文件操作相关（配置保存在 Flash 的文件系统区域）：

    • 读接口：value 所指向的内存空间需要使用者自己释放。

      bool tuya_app_gui_fs_kv_common_read(char *key, unsigned char **value, uint32_t *p_len);


    • 写接口：

      bool tuya_app_gui_fs_kv_common_write(char *key, unsigned char *value, uint32_t len)


用户自定义的私有事件

如果已有的事件类型无法满足用户在 CP0 与 CP1 之间的交互需求，用户可以使用自定义的私有事件 LLV_EVENT_USER_PRIVATE：

1. 在 CP1 侧定义一个处理函数，其中 data 为 lvglMsg_t 类型的指针。

   void tuya_app_gui_user_private_event_process(void *data)


2. 定义一个私有的数据结构，交互时将指针指向 lvglMsg_t 中的 param 参数。

系统资源（littlefs 格式）

开发板首次使用

首次使用开发板时，板载的外挂 Flash 挂载失败会导致屏幕无法点亮，需要在日志命令行手动执行以下操作后重启：

1. 首先，执行 xqspi fce 擦除外部 Flash。
2. 然后，执行 lfs mkfs 格式化外部 Flash。

文件系统生成

屏幕点亮后，由于 Flash 中文件系统为空，所以屏幕没有相关图片及文字展示，需要按照以下方法生成文件系统：
在 项目名称\tuyaos_iot_t5_gui_demo_product_classT5_gui_demo_quickstart\sr\gui\project_resource_sample\littlefs 下有一个系统资源例程，其中，bk 文件夹是要打包的文件系统内容（注意：所有资源文件名长度（包含扩展名）不能超过 32 个字符），将要打包的内容按照文件夹的目录树结构方式存放到里面，通过工具生成文件系统镜像 bk.bin：

• 片内 Flash 文件系统生成：

  ./mklittlefs -c bk/ -b 4096 -p 256 -s 1880064 bk.bin

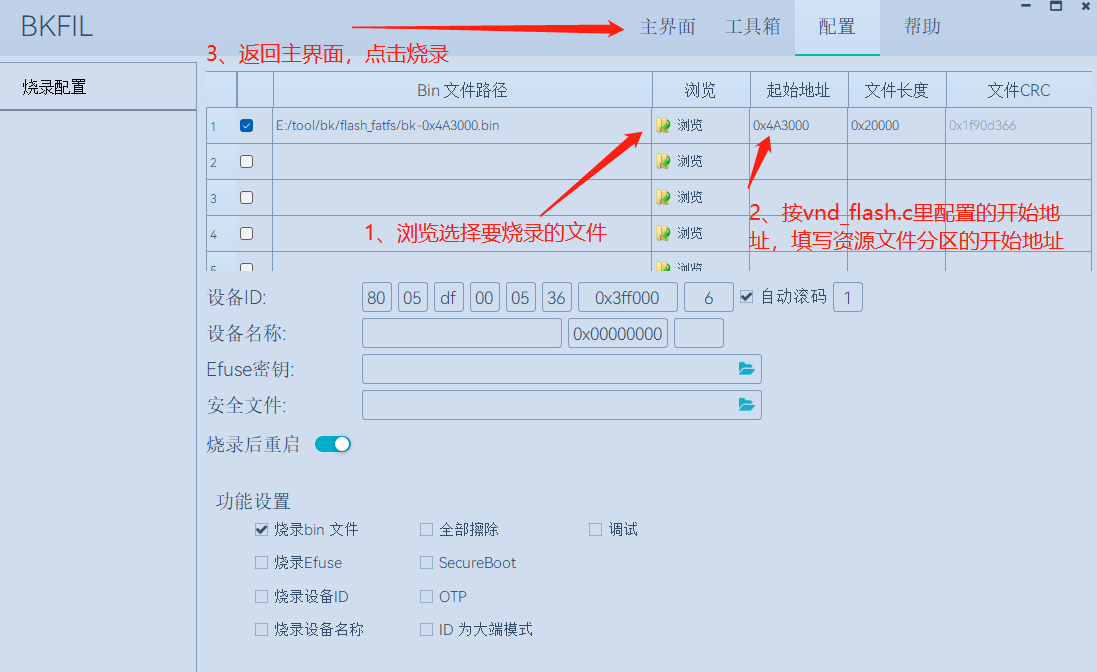

  执行完成后，按照下图所示的指导，将 bk.bin 导入工具，并按照 系统通讯框架 中描述的值设置好 起始地址。（“文件长度” 即文件的大小。文件越大，地址的长度会越长；文件长度会自动生成，无需额外操作。）



• 片外 Flash 文件系统生成（请根据实际使用的 Flash 规则参数确定参数 -b -p -s ）：

  ./mklittlefs -c bk/ -b xxx -p xxx -s xxx bk.bin


  • 执行完成后将 bk.bin 烧录至 QSPI Flash。

• 工具参数定义

  参数	说明
  -b	块大小，默认 4096
  -p	页面大小，默认 256
  -c	输入的素材文件夹
  -s	输出镜像大小，不能小于实际素材大小（如果使用片外 Flash，就是 Flash 大小的字节数目）
  -bk.bin	输出的镜像文件名称

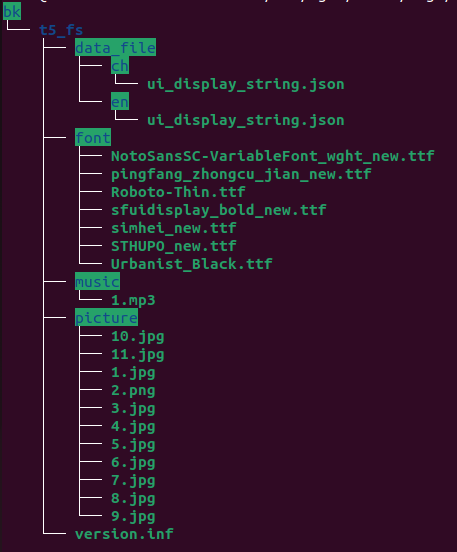

目录结构树

语言

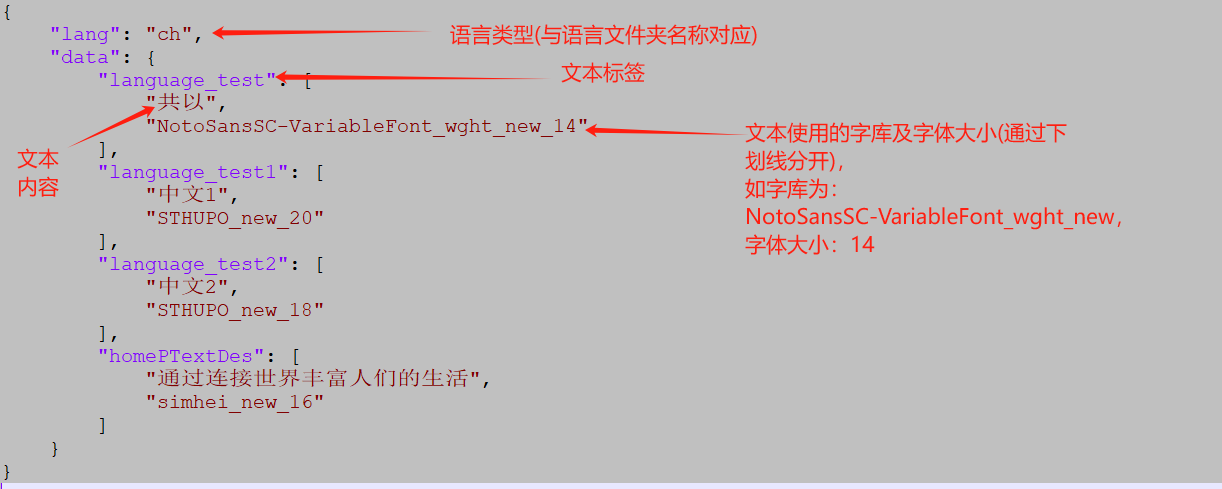

• data_file：该文件夹中保存 GUI 中所使用的的语言文本定义，请严格按照 JSON 例程中的格式来组织。

  • 中文语言文本定义：

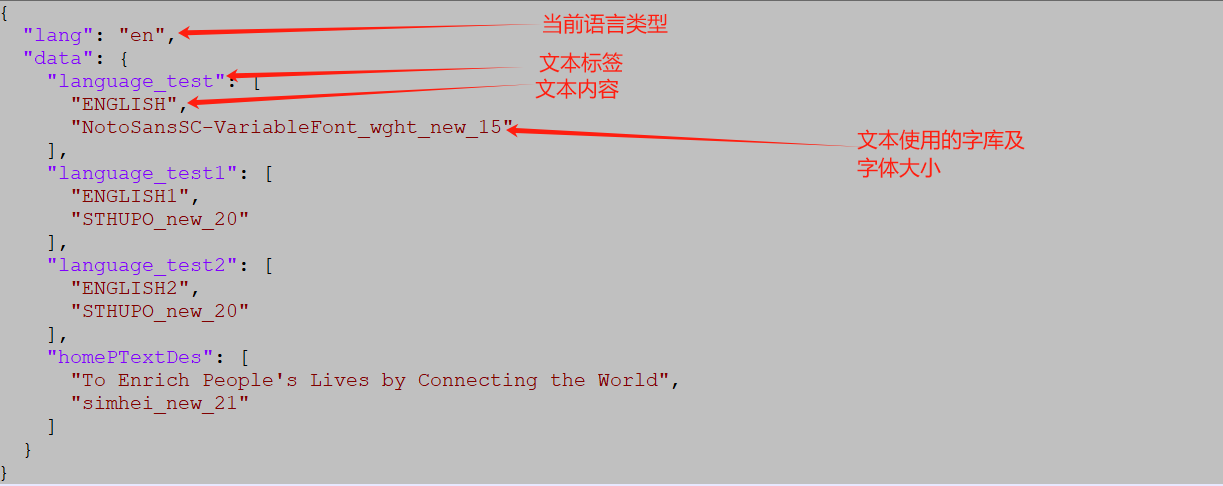

  • 英文语言文本定义：



  • 各种语言文件夹定义见下表。（如有其它语言需求，请联系涂鸦的开发者。）

    语言	文件夹
    中文	“ch”
    英文	“en”
    韩文	“kr”
    日文	“jp”
    法文	“fr”
    德文	“de”
    俄文	“ru”
    印度文	“in”

• font：该文件夹保存字体库（目前仅支持 TTF 字体库），请使用授权的正版字体库，否则系统字体解析会出现异常。使用时，该字体库的名称（除后缀 .ttf 外）一定要保持与上述语言文件夹中的字库名一致。

• 使用：例如，lv_label_set_text(language_label, tuya_app_gui_display_text_get("language_test")) 中，表示对象 language_label 使用文本标签 "language_test" 所对应的文字信息。

  • 如当前语言设置为中文，该 language_label 则会显示 共以 （展示文字，无实际意义）。
  • 如当前语言设置为英文，则会显示 ENGLISH。


picture：该文件夹保存 GUI 所使用到的图片资源，支持 JPG、PNG 及 GIF 等格式。为保证 GUI 在使用过程中显示图片的流畅性，建议做图片的预解码处理（注意：预解码的图片可能会导致占用大量内存）。了解更多图片预解码相关，请参考 图片预解码。

• 图片的命名方式：每张图片按照唯一数字 ID 的方式命名（从 1.jpg、1.png 或 1.gif 开始，ID 不能重名，依次往后增加），用户程序在需要使用的地方调用对应的图片名称。
• 图片像素要求：
  系统内部解码图像时按照 4 字节搬运。如使用 JPG 图片，需要注意：
  • 16 位色深时，图片的像素宽必须是偶数（如 138x42），不要使用像素为奇数的图片（如 135x41），否则用户可通过相关图片编辑工具将奇数的像素转换为偶数像素。
  • 24 位色深时，图片的像素宽必须是 4 的倍数（如 192x192）。

音乐

music：音乐文件的命名方式。每首音乐按照唯一数字 ID 的方式命名（从 1.mp3开始，ID 不能重名，依次往后增加），用户程序在需要使用的地方调用对应的名称。

资源版本信息

version.inf：如 0.1

使用例程

关于资源的具体使用示例教程，请参考 Demo 文件中的 lv_example_switch_1.c C 文件。

使用 TFTP 下载资源至设备（调试阶段）

1. 前往 Tftpd64 下载客户端。

2. 开启设备端 TFTF Server 服务：
   在项目名称\apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_app_gui_config.h中打开宏定义"TUYA_TFTP_SERVER"。

   量产阶段，固件务必关闭此宏定义，避免出现安全问题。

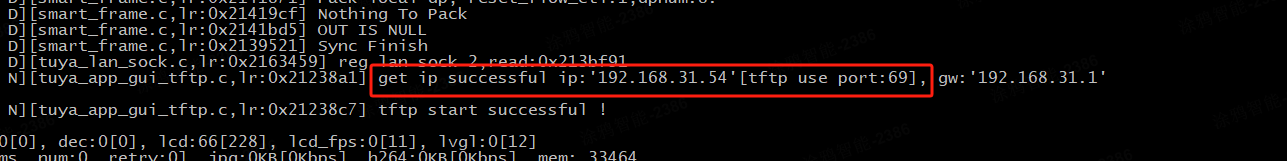

3. 从设备日志端获取 TFTF Server IP 及端口信息，如下：

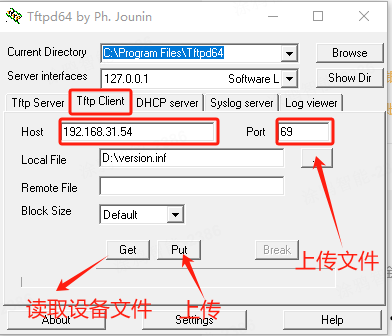

4. 在 Windows 端打开 TFTP 客户端工具，按照下图所示进行配置：



   配置完成后：

   • 单击 Put 即可上传。
   • 单击 Get 即可下载并读取设备文件。

5. 目前仅识别如下几种 GUI 相关的文件格式：

   文件	格式说明
   语言配置文件	.json
   字体库文件	.ttf
   音频文件（暂不支持）	.mp3。音频文件名相关格式，请参考 音乐
   图片文件	.jpg/.png/.gif。图片文件名相关格式，请参考 图片
   资源信息文件	version.inf。固定名称，不可改变

6. 上传语言配置文件时（语言前缀相关，请参考 语言 中的详细描述），命名规则必须为 语言_文件名.json，例如：

   • 上传一个中文配置文件 xxx.json 时，更改名称为 ch_xxx.json。
   • 上传一个英文配置文件 yyy.json 时，更改为 en_yyy.json。
   • 上传一个韩文配置文件 jjj.json 时，更改为 kr_jjj.json。

系统调试

• 日志口：UART1，波特率为 460800。
• 固件烧录口：UART2，波特率为 2000000。

系统编译

带 GUI 例程的工程名为 tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart，编译代码如下所示：

./build_app.sh apps/tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart/ tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart 1.0.0

屏幕切换

开发包已支持两种屏幕大小的可选宏定义配置：

• 3.5 寸屏幕厂商型号：T35P128CQ
• 5 寸屏幕厂商型号：T50P181CQ

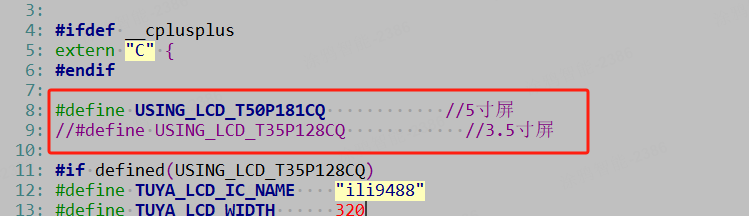

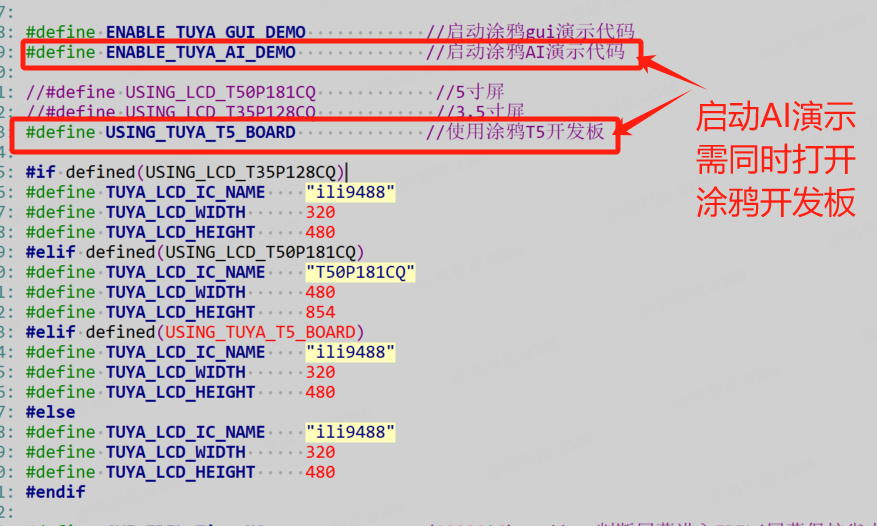

用户可根据已有开发板，在路径 \apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\src\gui\tuya_app_gui_config.h）下进行配置，如下图所示：

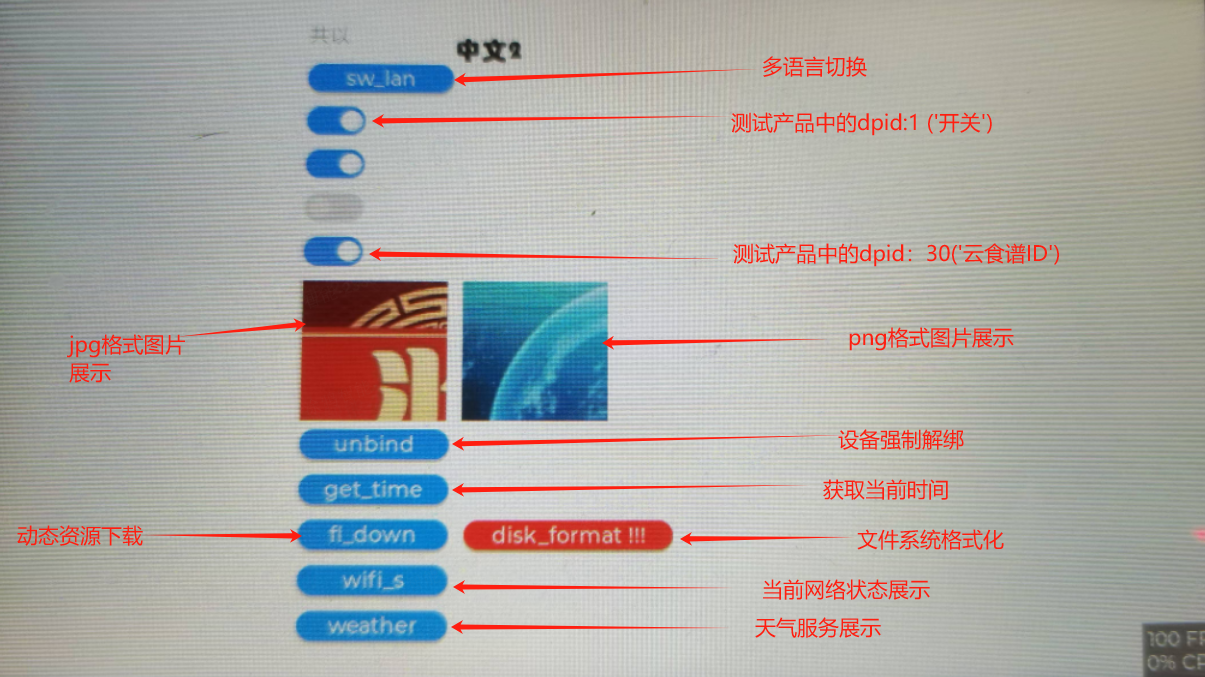

示例屏幕展示

其他配置注意

开发框架

文件 tuyaos_iot_t5_gui_demo_product_class\apps\T5_gui_demo_quickstart\default_gpio_config.json 与当前系统使用的 GPIO 中断配置有关。

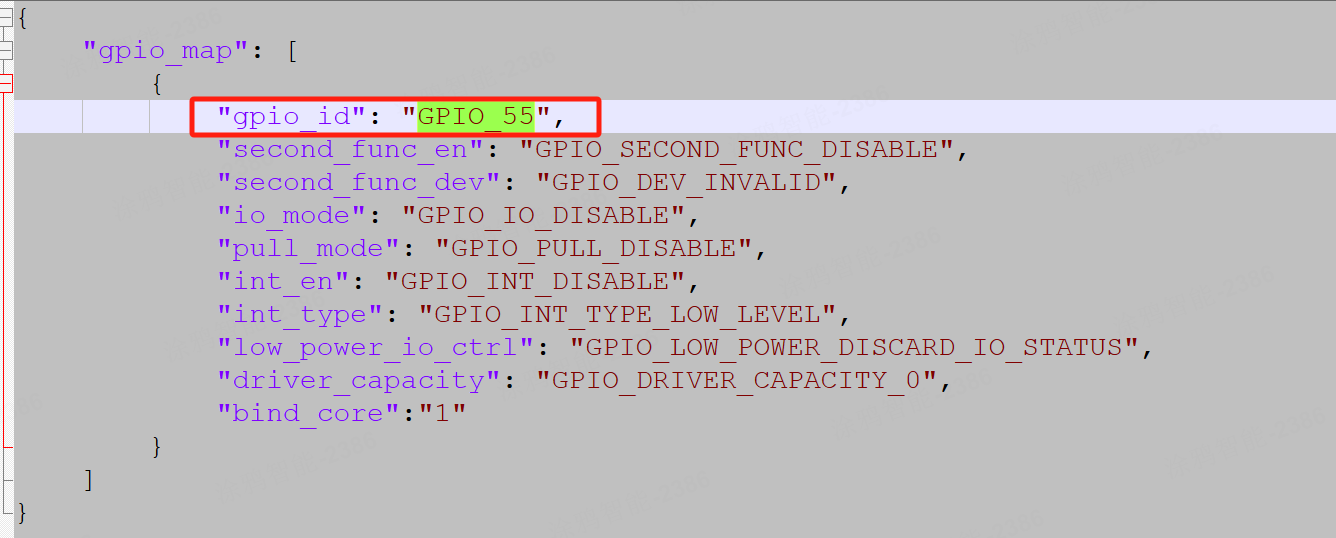

例如，当 TP 触控屏的中断脚 tp_intr 配置为 TUYA_GPIO_NUM_55 时，对应文件中的配置应同步如下图所示：
