T5AI-Board 开发板

更新时间:2025-07-04 12:04:06下载pdf

涂鸦 T5AI-Board 开发板是采用涂鸦智能开发的一款嵌入式 Wi-Fi 和蓝牙双模模组 T5-E1-IPEX 开发的语音、屏幕多方交互开发板。开发板上搭载 2 路 MIC 和 1 路 Speaker,支持语音识别和播放,具有语音交互功能。通过开发板上 IO 口连接器,可搭配 LCD 显示子板,实现触摸屏和摄像头捕捉的功能,也可自行设计搭配不同接口的 LCD 屏,包含 I2C、SPI、8080 和 RGB 接口的 LCD 显示屏,实现相应人机交互功能,能够满足用户对多种场景应用产品的开发需求。

T5AI-Board 开发板

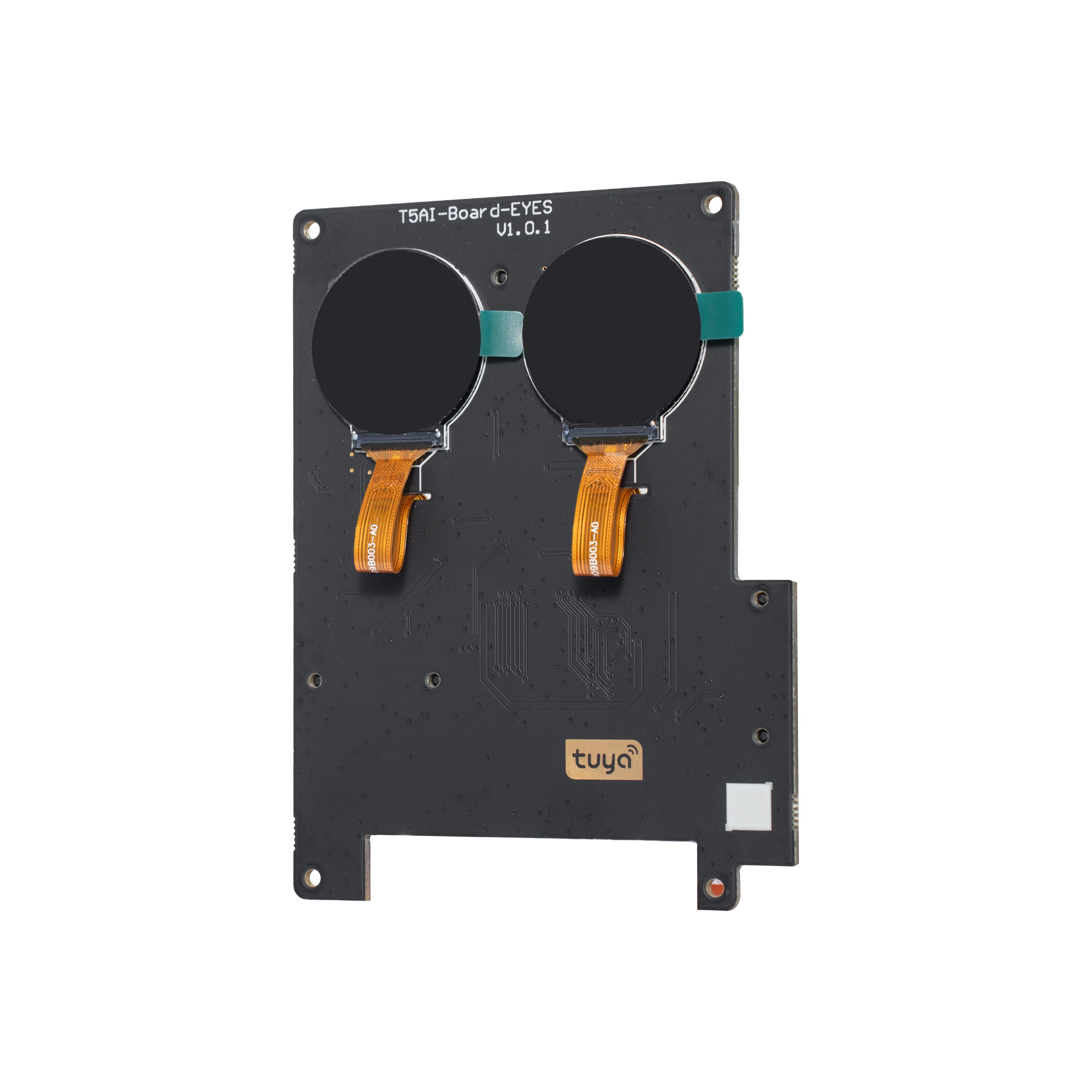

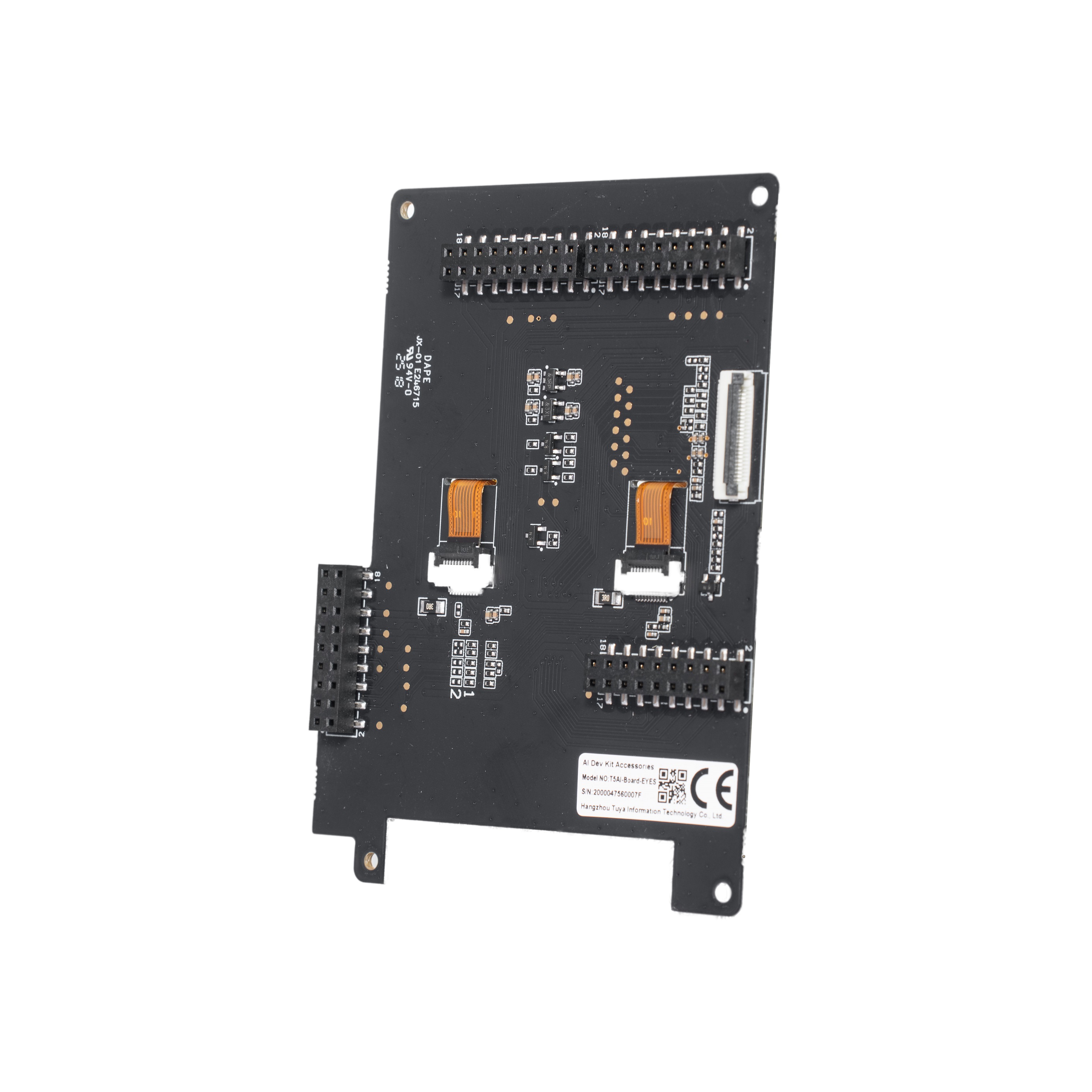

目前支持的 LCD 显示子板:

T5AI-Board 开发板 T5AI-Board 开发板

特性

  • 主控模组:T5-E1-IPEX 模组
    • ARMv8-M Star (M33F) @480MHz
    • 16KB ITCM + 16KB DTCM
    • 8 MB SiP Flash
    • 16 MB SiP PSRAM
    • 640 KB Share SRAM
  • 音频:2 路 16-bit Audio ADC、1 路 16-bit Audio DAC 和 4 频带数字均衡器。
  • 屏幕:可搭配不同的屏幕显示,支持 I2C、SPI、RGB 和 8080 接口的屏幕。
  • 摄像头:支持 DVP 和 USB 接口的摄像头模组。
  • USB:支持 USB Type-A 接口的 USB 2.0 和 USB Type-C 接口下载调试。
  • TF 卡:支持存储容量扩展。
  • IO 连接器:56x GPIOs,可配置外设,2x SPI、2x QSPI、3x UART、2x I2C、1x SDIO、1x CAN、12x PWM、3x I2S 等。
  • Wi-Fi
    • IEEE 802.11b/g/n/ax
    • 20 MHz 和 40 MHz 的信道带宽
    • 支持下行链路多用户多输入多输出(DL MU-MIMO)
    • 集成蓝牙/Wi-Fi 共存(PTA)
    • 支持目标唤醒时间(TWT)
  • 蓝牙
    • 支持蓝牙 LE 5.4 标准
    • 发射功率 +6 dBm
    • 接收灵敏度 -97 dBm

获取方式

前往 网页版淘宝网商品详情页面 获取。

功能框图

T5AI-Board 开发板

外设介绍

T5AI-Board 开发板
外设 说明
T5-E1-IPEX Module 开发板主控模组,是一款嵌入式 Wi-Fi 和蓝牙双模模组。拥有丰富的外设接口,强大的信号处理能力,适用于 AIOT 领域的各种场景的应用
IOs Connector 2.54mm 间距连接器,56x GPIOs,可配置用于驱动触摸屏,摄像头模组 和段码屏等。引脚说明,请参考 IOs Connector 说明 章节
RST Button T5-E1-IPEX 模组的 EN 使能引脚,用于复位 T5-E1-IPEX 模组
IO Button 连接到 T5-E1-IPEX 模组的 P12,可配置作为按键功能
Speaker 喇叭连接器,1.25mm 间距,最大可驱动 3W/RL=4Ω 的喇叭
IO LED 连接到 T5-E1-IPEX 模组的 P01,可配置作为 LED 指示灯功能
TF Card TF 卡座,可外扩 T5-E1-IPEX 的存储器容量
USB Type-A high-speed USB 2.0,可搭载 USB 接口的摄像头
USB Type-C 电源口,板载 USB 转串口芯片,虚拟两路串口,可用于模组烧录,调试
4-bit Switch 拨码开关,用于通断 USB 转串口芯片 2 路串口端的链路
MIC1、MIC2 音频输入口,板载麦克风,连接到模组的两路 Audio ADC
POWER LED 开发板电源指示灯
2.4G Antenna 2.4G Wi-Fi 板载天线

IOs Connector 说明

T5AI-Board 开发板 T5AI-Board 开发板

RGB565 触摸屏 + 摄像头模组 + TF 卡 IO 配置推荐

T5AI-Board 开发板
  • 摄像头和 TP 共用一个 I2C 接口。
  • TF 卡的 DATA3、DATA2 引脚和模组烧录 UART 口复用引脚。

SPI 接口显示屏 IO 配置推荐

T5AI-Board 开发板

射频参数

基本射频特性

参数项 详细说明
工作频率 2.412–2.484 GHz
Wi-Fi 标准 IEEE 802.11b/g/n/ax(通道 1–14)
数据传输速率 11b:1,2,5.5 和 11 Mbps
11g:6,9,12,18,24,36,48 和 54 Mbps
11n:HT20 MCS0-7,HT40 MCS0-7
11ax:HE20 MCS0-7,HE40 MCS0-7
天线类型 PCB 板载天线

Wi-Fi 发射性能

参数项 最小值 典型值 最大值 单位
RF 平均输出功率,802.11b CCK Mode,11 Mbps 15 17 19 dBm
RF 平均输出功率,802.11g OFDM Mode,54 Mbps 13 15 17 dBm
RF 平均输出功率,802.11n OFDM Mode,HT20 MCS7 12 14 16 dBm
RF 平均输出功率,802.11n OFDM Mode,HT40 MCS7 11 13 15 dBm
RF 平均输出功率,802.11ax OFDMA Mode,HE20 MCS7 12 14 16 dBm
RF 平均输出功率,802.11ax OFDMA Mode,HE40 MCS7 11 13 15 dBm
频率误差 -20 - 20 ppm

Wi-Fi 接收性能

参数项 最小值 典型值 最大值 单位
PER<8%,RX 灵敏度,802.11b DSSS Mode,11 Mbps - -88 - dBm
PER<10%,RX 灵敏度,802.11g OFDM Mode,54 Mbps - -74 - dBm
PER<10%,RX 灵敏度,802.11n OFDM Mode,HT40 MCS7 - -73 - dBm
PER<10%,RX 灵敏度,802.11ax OFDMA Mode,HE40 MCS7 - -73 - dBm
PER<10%,RX 灵敏度,蓝牙 LE,1 Mbps - -97 - dBm

蓝牙发射性能

参数项 最小值 典型值 最大值 单位
工作频率 2402 - 2480 MHz
空中速率 - - - Mbps
发射功率 -20 6 15 dBm
频率误差 -150 - 150 MHz

蓝牙接收性能

参数项 最小值 典型值 最大值 单位
RX 灵敏度 - -97 - dBm
最大射频信号输入 -10 - - dBm
互调 - - -23 dBm
共信道抑制比 - 10 - dB

相关文档

LCD 显示子板屏幕参数

Display TYPE Color NUMBER NUMBER OF DOTS Driver IC TP IC
3.5" TFT 16.7M 320(RGB)×480 DOTS ILI9488 GT1151QM
0.9" IPS 16.7M 128×128 ST7735 -

LCD 显示子板摄像头参数

Sensor TYPE Array Size Resolution Sensor IC I2C Addr
OVX4388 1600×1200 800×600 GC2145 0x78,0x79

其他文档

USB 转串口驱动

USB 转串口芯片采用的驱动程序如下所示:
