应用实例（STM32）

更新时间：2022-10-08 09:40:27下载pdf

本文以 STM32L431RCT6 与 NX1 AT 固件为例，演示完整的 NB-IoT Link SDK 移植流程。您可以参考本实例，在您自己的 MCU 上快速移植开发。

材料准备

MCU：STM32 单片机
NB-IoT 模组：NX1-AT
授权码：涂鸦 NB-IoT Link SDK 授权码

SDK 资源占用说明

Flash：约 60K
RAM：约 10K

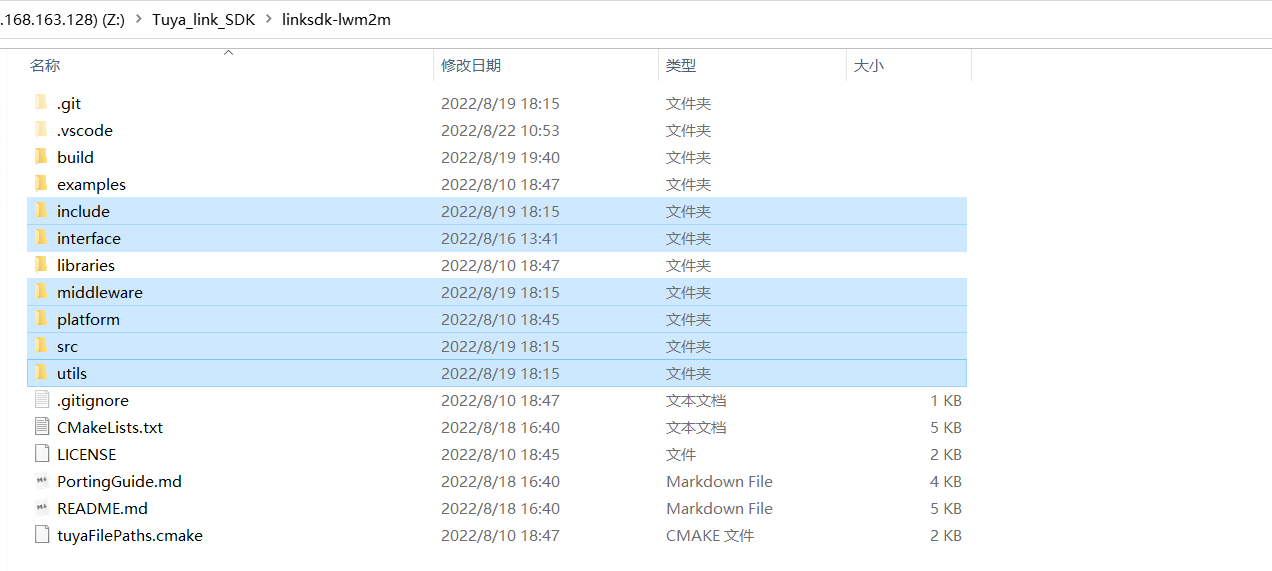

SDK 目录结构说明

├── examples（参考例程）
├── include（SDK 头文件，API 接口）
├── src（SDK 源代码）
├── libraries（外部依赖库 CoAP、LwM2M、OneNet、Mbed TLS）
├── middleware（LwM2M、OneNet 中间件）
├── interface（平台必要移植接口，SDK 功能接口）
├── platform（平台移植接口适配）
├── utils（通用工具模块）
├── tuyaFilePaths.cmake
├── CMakeLists.txt
├── PortingGuide.md
├── README.md
└── LICENSE

快速移植说明

新建基础工程

以 STM32L431 为例，首先创建一个基础工程，包含两个串口初始化等基础配置。

应用实例（STM32）

串口重定向

将串口 1 作为日志输出口，请提前配置好串口重定向。

应用实例（STM32）

获取 SDK 文件并添加到项目中

根据 SDK 目录结构说明，请将以下必要文件夹添加到项目中。

应用实例（STM32）

在 MDK 中配置依赖项

应用实例（STM32）

请将对应.c文件添加到工程中。

应用实例（STM32）

根据提供的 example.c 文件，将必要的接口移植至 STM32 工程的 main.c 中。
根据 linksdk-lwm2m\examples\tuya_nbiot_demo\tuya_nbiot_demo.c 例程，将 SDK 的主状态机循环放在 while(1) 中。为了保证 SDK 运行质量，主循环请不要有较长阻塞延时。

int main(void)
{
  /* USER CODE BEGIN 1 */
int ret = OPRT_OK;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();
  /* USER CODE BEGIN 2 */
  ret = OPRT_OK;
  const tuya_iot_config_t config = {
            .productkey = TUYA_PRODUCT_KEY,
            .software_ver = SOFTWARE_VER,
            .imei = TUYA_DEVICE_IMEI,
            .uuid = TUYA_DEVICE_UUID,
            .authkey = TUYA_DEVICE_AUTHKEY,
            .psk = TUYA_DEVICE_PSK,
            .imsi = TUYA_DEVICE_IMSI,               //International Mobile Subscriber Identity
            .is_test_env = false,                   //env:0(online);1(preview)
            .is_wakeup = false,                     //is woken up from sleep? please invoke tuya_iot_retention_restore() before sleep!
            .lifetime = 120,                        //LIFETIME_DEFAULT,
            .link_mode = NBIOT_LINK_ISP,
            .power_mode = NBIOT_MODE_PSM,
            .apn = "cmnbiot",
            .event_handler = user_event_handler_on,
            .dp_ack_cb = user_dp_report_notify_callback,
            .hb_send_cb = user_heartbeat_send_timeout_callback,
    };
	    /* Initialize Tuya device configuration */
    ret = tuya_iot_init(&client, &config);


    tuya_file_dl_init(&file_dl_handle, &(const tuya_file_dl_config_t){
        .event_cb = user_file_dl_event_cb,
    });

    /* Start tuya iot task */
    tuya_iot_start(&client);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
		tuya_iot_yield(&client);
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

最后，请将 Heap_Size 空间调至适当大小，例如：

应用实例（STM32）

编译验证

应用实例（STM32）

编译无误后，烧录单片机，打开日志，观察运行情况。
如有对应 SDK 日志输出，且可正常打印设备授权信息等，即代表设备运行正常。

应用实例（STM32）

接口适配

根据 SDK 说明文档可知，接口适配，重点需要适配三个接口。

在 linksdk-lwm2m\platform\stm32 下：

network_wrapper.c    //网络接口，由于本次使用 MCU+AT 指令开发的模式，仅需适配域名解析接口即可
storage_wrapper.c    //数据持久化接口，可移植开源的 KV 组件来实现，例如 easyflash
system_wrapper.c     //系统内存与滴答时钟等接口，根据平台自行调整即可

应用实例（STM32）
