调试 HomeKit 模组配网

本文描述了如何使用调试助手，调试 Wi-Fi HomeKit 模组配网。

搭建硬件电路

确认模组及固件

涂鸦 Wi-Fi HomeKit 通用对接方案使用的模组型号有 TYWE3SE、CR3L 和 CR3L-IPEX，使用的固件名称里说明是 HomeKit 通用固件。

1. 前往 涂鸦开发者平台产品开发页。

2. 选中对应产品，单击 继续开发。

3. 在 硬件开发 步骤，查看固件信息。



搭建最小电路

需要准备一个串口工具（USB 转 TTL 工具）、一个正确烧录授权固件的 HomeKit 模组以及若干杜邦线。

接线：

• 串口工具 TX 连接模组 RX。
• 串口工具 RX 连接模组 TX。
• 串口工具 3.3V 连接模组 3.3V。
• 串口工具 GND 连接模组 GND。

使用模组调试助手

准备工作

1. 前往 涂鸦开发者平台产品开发页。

2. 选中对应产品，单击 继续开发。

3. 在 硬件开发 步骤的 下载资料 > 开发资料 区域，下载涂鸦模组调试助手及功能点调试文件。



安装模组调试助手

安装环境要求

.NET Framework 版本必须为 4.6.1。具体适配操作系统版本如下：

• 不支持 Windows XP 系统。
• Windows 7 系统需要安装 .NET Framework 4.6.1。
• Windows 10 系统 1511 之前的版本需安装 .NET Framework 4.6.1，而 1511 及之后的版本不需要安装 .NET Framework 4.6.1。

安装

双击已下载的模组调试助手安装文件，并按照提示进行安装。

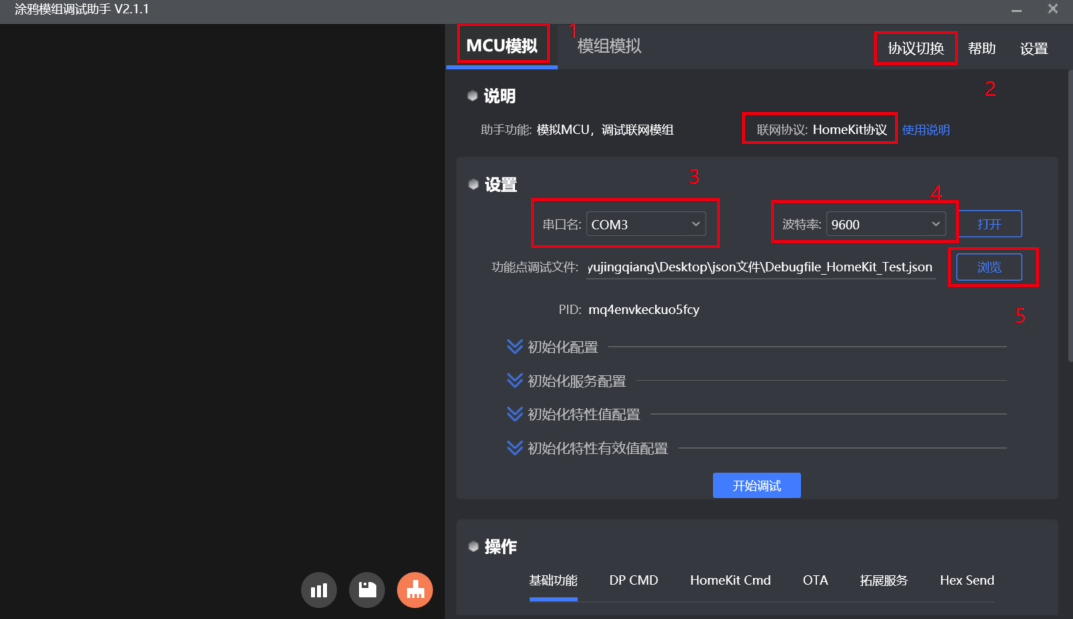

启动模组调试助手

1. 选择 MCU 模拟模式：上位机模拟 MCU 与模组交互通信。
2. 协议切换：选择 HomeKit 协议。
3. 选择端口。
4. 选择通信波特率：9600 或者 115200。
5. 单击 浏览，导入 json 文件：即功能点调试文件，在开发资料中下载。

配置 HomeKit

初始化配置

在 初始化配置 页面，选择产品品类。注意需选择当前固件支持的产品品类，否则初始化流程会卡在回复产品信息这一步。

工作模式若选择 模块自处理，需要配置涂鸦指示灯、HomeKit 指示灯及重置按键对应的 I/O 序号。

配置服务及特性

在 初始化服务配置 页面，配置服务及特性。

1. 服务配置：选择需要添加的服务，并手动填入服务序号。服务序号建议从 0 开始，往后依次增加 1。
2. 可选特性配置：配置过的服务可以选择是否添加可选特性，也可以不选。必选特性是默认都添加的。
3. 确认：单击 添加 后，在下方能看到配置的服务、服务序号、服务标识及特性。

特性初始值配置

在 特性初始值配置 页面，选择服务，填写对应的服务序号，选择特性点，填入特性初始值，并单击 添加。

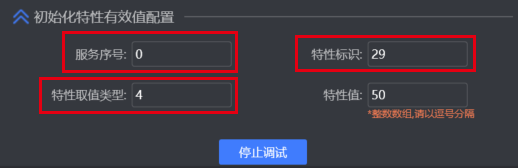

特性有效值配置

在 初始化特性有效值配置 页面，按照服务及特性，配置对应特性的类型及特性值，可参考 HomeKit 串口协议填写。调试时此处可不进行配置。

开始调试配网

重置进入配网状态

在 基础功能 页签，单击 重置，设备进入配网状态，包括涂鸦联网状态和 HomeKit 联网状态。

控制端进行配网

连接涂鸦 IoT 云：使用智能生活 App 或其他 OEM App 进行蓝牙配网。

在 App 添加设备 页面，发现设备或者手动添加设备。

已连接上 HomeKit 时，可通过智能生活 App 的 HomeKit 信息 绑定涂鸦 IoT 云。

连接 HomeKit：使用智能生活 App 或者苹果 Home App 进行 AP 配网。

智能生活 App 配 HomeKit：

苹果 Home 配 HomeKit：

配网成功后进入面板

智能生活 App 界面如下所示：

苹果 Home App 界面如下所示：

功能调试

配网成功后，可以继续验证 DP 上报下发功能。

DP/特性上报：分为涂鸦 DP 上报和 HomeKit 特性值上报。涂鸦 DP 和 HomeKit 特性是独立的，需要分开独立上报。

涂鸦 DP 上报：

HomeKit 特性值上报：

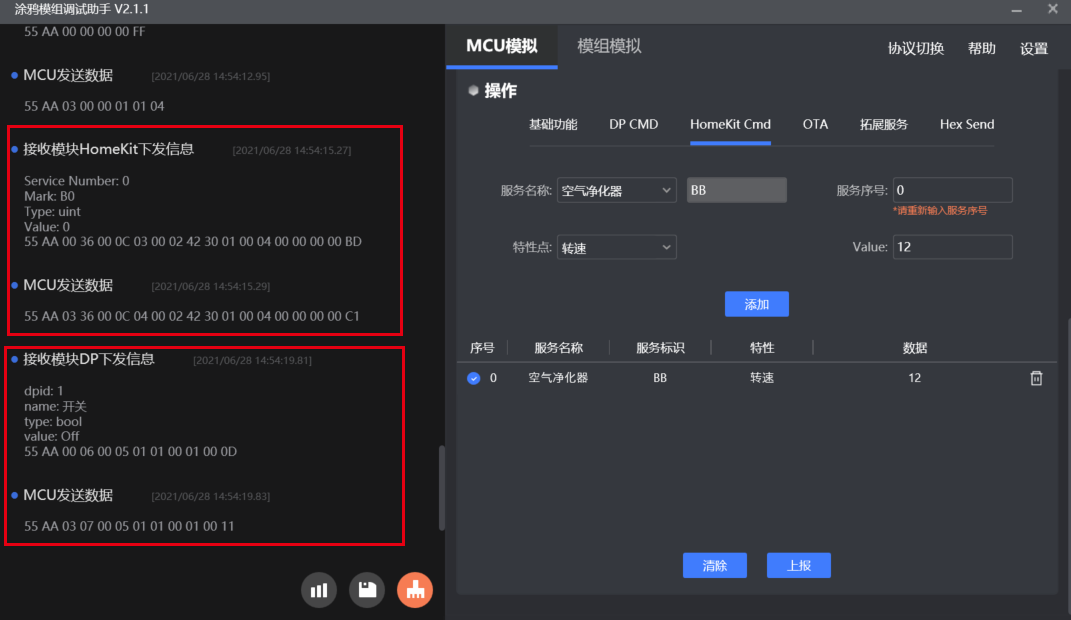

DP/特性下发：在智能生活 App 或苹果 Home App 上操作面板，实现远程控制指令下发。
