本文介绍了使用信标和上位机两种方式对zigbee 的调光开关产测操作指引
Zigbee 电工类产测根据设备接入网络途径的不同可以分为 Zigbee 上位机测试和 Zigbee 信标 Dongle 测试两种类型。
适用于免开发类 Zigbee 调光开关。
设备 | 数量 | 备注 |
---|---|---|
待测设备 | 1 | / |
产测工装(PCBA) | 1 | / |
稳压隔离电源 | 1 | 可调电压包含 220V 和 120V,且可查看输出功率。 |
负载 | 1 |
|
含电压表的测架 | 1 | 电压表使用独立电源供电,拥有隔离的开关和电源。 |
Zigbee 网关或信标 Dongle | 1 | 需要向涂鸦购买。 |
电脑 | 1 | 需要安装 32 位或 64 位 Windows 7 及以上版本。 |
软件 | 备注 |
---|---|
涂鸦解决方案产测平台 | 从 涂鸦PMS系统 上获取。涂鸦PMS系统账号申请请参考 申请工具账号。 |
JSON 文件 | 从涂鸦PMS系统上下载的压缩包中获取。 |
软件获取
登录 涂鸦PMS系统 后,在左侧导航栏中的 生产支持 中下载软件和驱动。
产测平台安装配置要求
配置 | 要求 |
---|---|
操作系统 | 32 位或 64 位 Windows 7及以上版本。 |
硬盘 | 需要保证系统盘上预留超过 200 MB 以上的空间。 |
内存 | 至少 1 GB。 |
处理器 | 酷睿 i5 及以上。 |
运行库 | 已安装 .Net Framework 4.0 及以上版本。 |
JSON 文件设置
通常情况下,JSON 文件已经根据客户的需求进行了完整的配置,无需自行修改。
如要修改,可通过电脑上记事本工具打开 JSON 文件,对其测试项内容进行添加或删除。
例如,PCBA 不需要进行烧录操作,删除固件升级项即可,删除内容格式如下图示。
注意:不要随意修改以免造成无法正常测试。

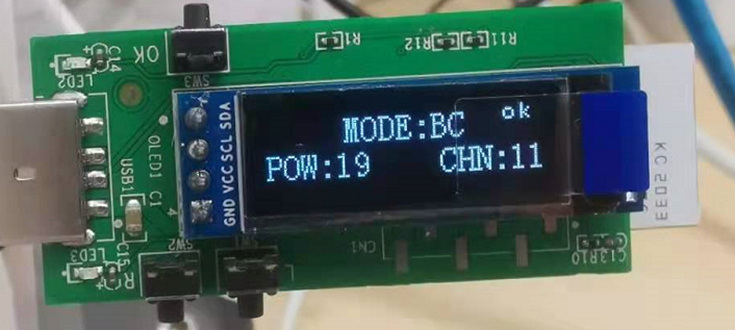

1、 产测信标调至BC模式,信道选择11,POW选择11以上
2、 将信标插入电脑USB接口,确保信标能正常供电
注意:
1、 dongle产测信标切换到主动发送模式
2、 测试设备与信标距离1米范围内
3、 测试设备处于产测模式
安装完成后,将dongle插到电脑USB上,查看能否读到串口。
(1) 双击打开“ZigBeeDongleConfig.exe”工具将两个dongle插到
电脑USB上“选择端口”栏中选定产测接收器和产测信标端口号,可任意选“参数设置”栏中,扫码模式、信号、发射功率和PID需人工设置,MAC会根据接收器的MAC自动带出不用输入点击“写入参数”。
(2) 参数设置介绍:
a. 扫码模式:扫码模式和非扫码模式按照需求选择(目前只支持扫码模式);
b. 信号:多产品生产时,设置不同信道,减少相互间干扰;
c. 发射功率:建议选择10,也可根据产品特性,自行设置;
d. PID:手动输入产品PID,根据PID连接对应产品。
(3) 参数写入完成后,如下图屏幕显示屏幕参数介绍(TS为接收器,BS为信标)。
(3) 打开“涂鸦解决方案产测平台”产测工具,并输入账号密码;
(4) 在工具右上角选中“设置”“模式设置”栏中根据自身需求,选择
对应的产测模式和测试序列,如需本地导入测试序列,请在界面中点击“导入”,选择对应产品的Json点击“启动测试”。
(5) 点击“测试项列表”空白处,拉出对应测试项目栏点击“建立连接”边上的设置按钮选择接收器的dongle端口号,波特率为460800点击“进入测试模式”边上的设置按钮输入dongle设置的端口号扫码输入SN点击运行。
进入产测状态,如果接了调光负载,则调光负载进入呼吸状态
(6) 测试成功为绿色,测试失败为红色,并在左上角显示“测试成功”
。
