T5 SMP(3.13.8)上使用第三方语音芯片的指导文档

该文档仅供参考

1302语音芯片

1. 下载参考原理图

T5连接1302的参考原理图

2.配置用第三方语音芯片的宏开关（先看readme：apps\tuyaos_demo_wukong_ai\build\README_CN.md）：

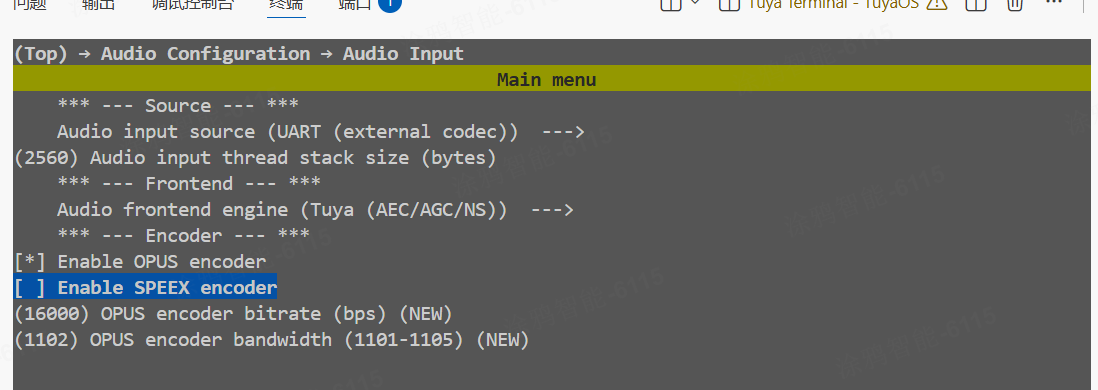

1302用默认的opus

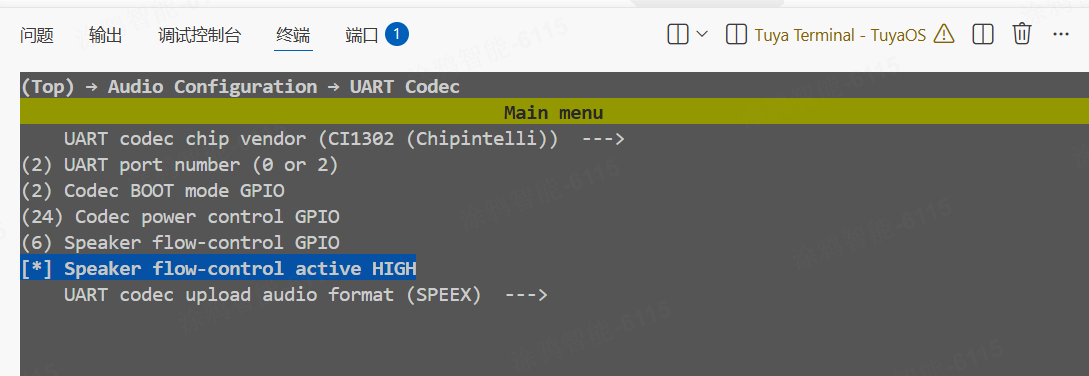

3.对应的IO配置：

在生成的头文件里去查看配置是否生效 tuya_board_config.h

这里有对应IO的说明，以1302为例子，用的是串口2(P30,P31,tkl_uart.c)为通讯串口，一个5V供电的IO，以及一个流控的IO

4.1302的硬件原理图线的接法：

5.要调整一下对话模式，将默认的对话模式改为：唤醒模式（通过配置指令去模式配置或是按键切换）

1306语音芯片（下面的固件只是调试交互链路，未经测试不可用于生产，违者后果自负）

1306芯片固件和T5开发版固件和配置文件

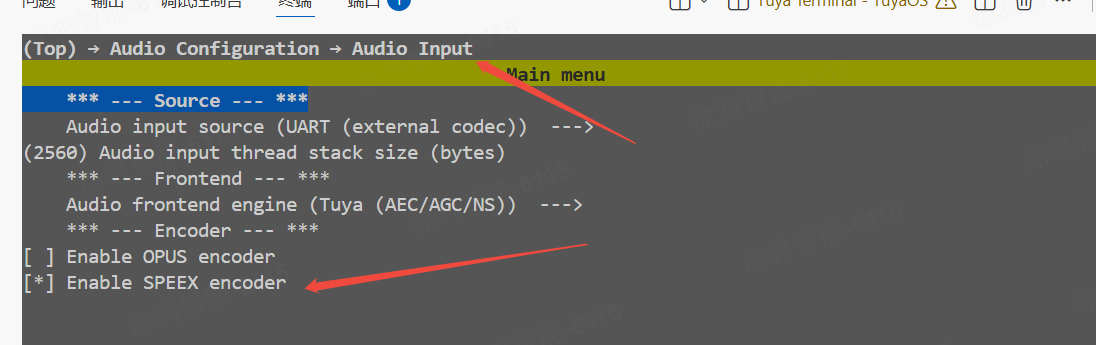

1. 要用speex

在生成的头文件里去查看配置是否生效 tuya_board_config.h

这里有对应IO的说明，用的是串口2(P30,P31,tkl_uart.c)为通讯串口，一个5V供电的IO，以及一个流控的IO

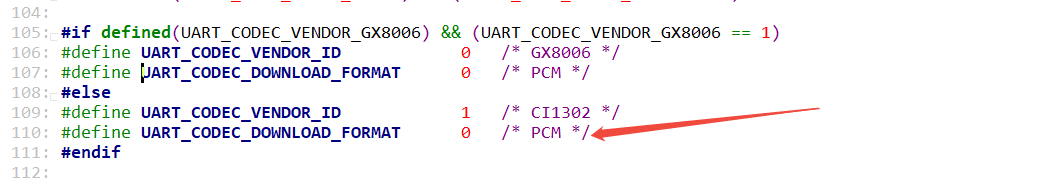

2.配置为PCM格式

3.[tdl_comm_audio.c:365] flow control timeout, restart voice chip

如果报这个错误，就检查一下流控脚的配置和有效电平

4. 下面的说明只是用于单纯记录一下1306开发板使用说明，防止后续忘记：

串口0烧录/日志 921600波特率 ， 串口1接模组 1M波特率，5V供电，流控接RX2，没有BOOT引脚。
