T5 简单dump指导文档

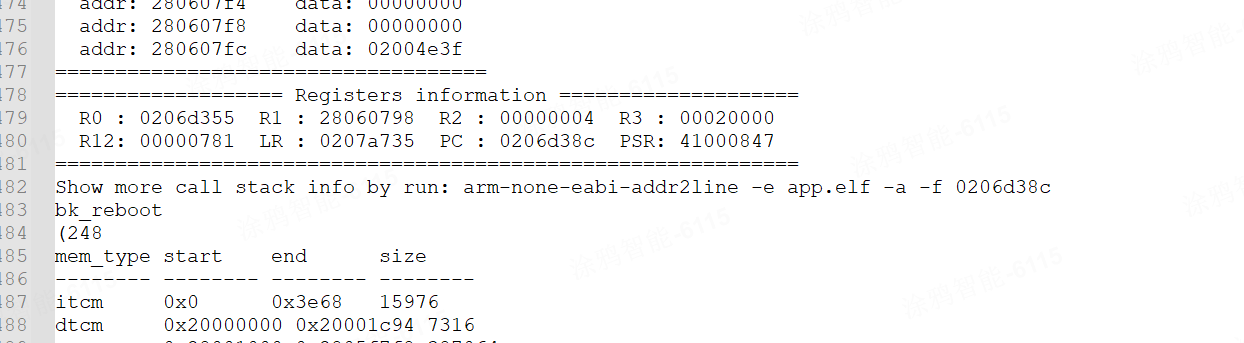

1. 将死机LOG抓一个完整的周期，从死机到下一次重启，然后搜关键字：

arm-none-eabi-addr2line

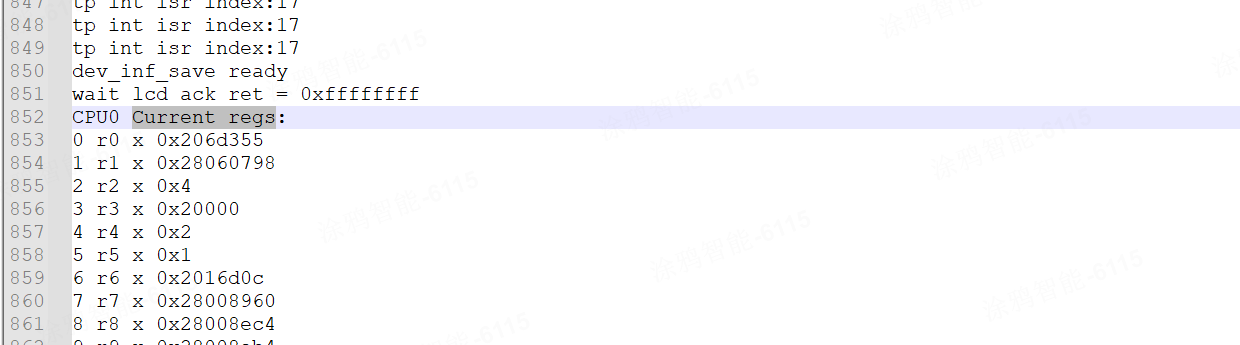

2.在这里往上找最接近的Current regs，如果是：CPU1 Current regs（那么就是死在了CPU1），如果是CPU0 Current regs（那么就是死在了CPU0）

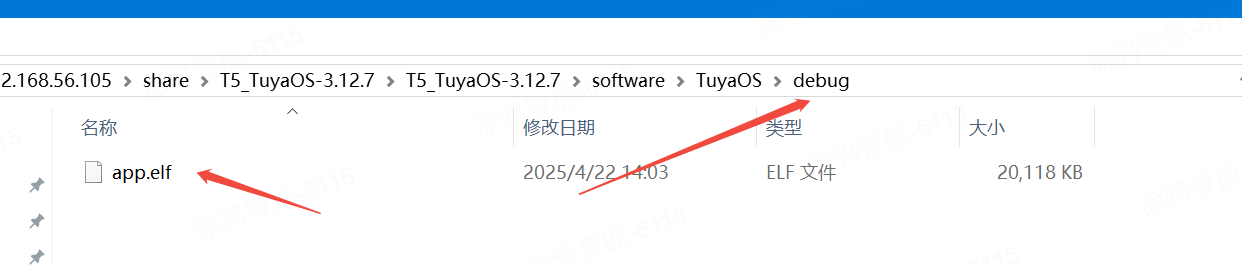

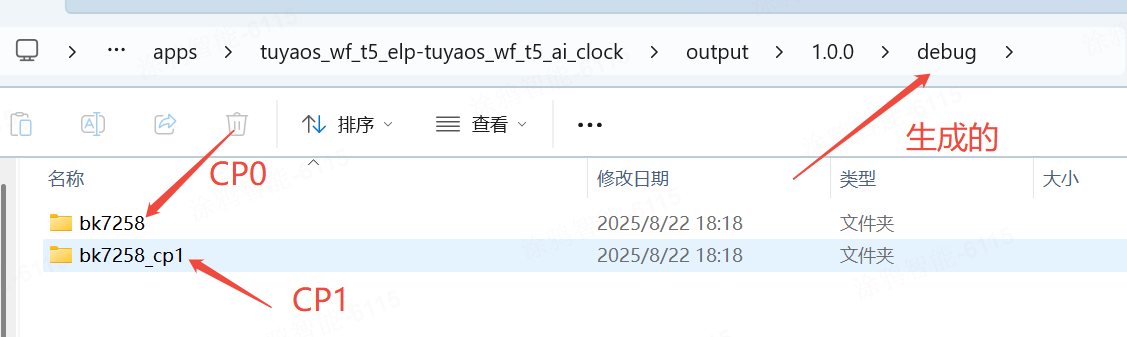

3.在T5_TuyaOS-3.12.7\software\TuyaOS创建一个debug文件夹，用于放客户的elf文件（死在哪个CPU就用对应CPU底下生成的elf文件），elf文件是在你编译代码以后生成的文件，如下路径：apps\tuyaos_iot_t5_gui_demo_product_class-T5_gui_demo_quickstart\output\1.0.0\debug

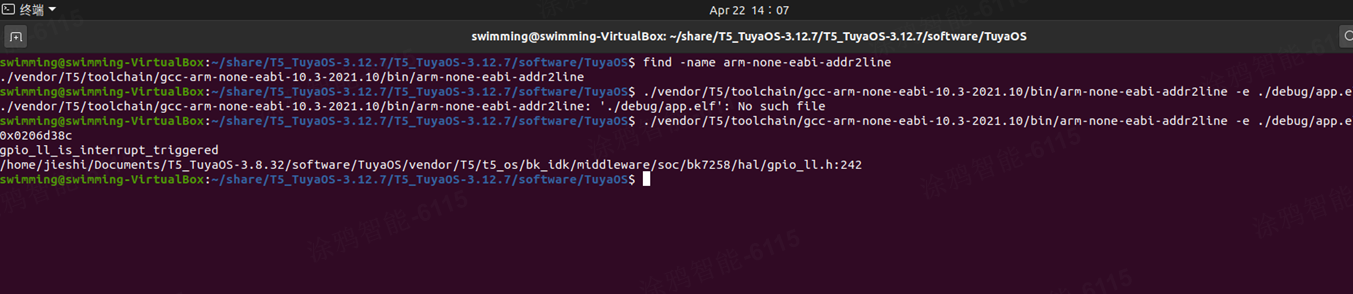

4.在T5_TuyaOS-3.12.7\T5_TuyaOS-3.12.7\software\TuyaOS目录下打开终端输入指令：

find -name arm-none-eabi-addr2line

回复：./vendor/T5/toolchain/gcc-arm-none-eabi-10.3-2021.10/bin/arm-none-eabi-addr2line

找到对应的路径，然后输入对应的指令去解析：

./vendor/T5/toolchain/gcc-arm-none-eabi-10.3-2021.10/bin/arm-none-eabi-addr2line -e

./debug/app.elf -a -f 0225b736 0225b75d

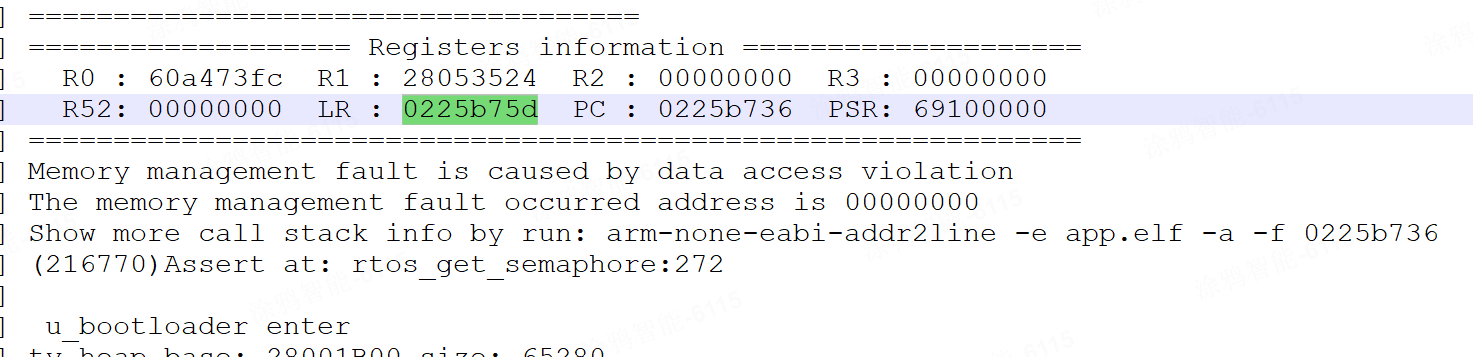

5.死机寄存器分析

R0：通用寄存器0。在ARM中，R0-R3通常用于传递参数给函数。当调用一个函数时，第一个参数通常放在R0里。很可能是一个内存地址（指向某个数据或结构体）或者就是一个普通的计算值。。

R1：通用寄存器1，用于传递函数的第二个参数， 这可能是一个地址或一个数值。

R2：通用寄存器2。用于传递函数的第三个参数或作为临时变量。

R3：通用寄存器3。用于传递函数的第四个参数或作为临时变量。

LR（链接寄存器）：CPU会自动将返回地址（即当前PC的下一条指令地址）保存到LR中。

PC（Program Counter（程序计数器））：它存储着当前正在执行的指令的地址。CPU就是根据这个地址从内存中读取指令来执行的。它指向的是下一条即将被执行的指令。

PSR（程序状态寄存器）：这是一个包含多个条件标志位和控制位的寄存器。它记录了CPU的当前状态。

综合情景分析

根据这些值，我们可以推测出程序在崩溃或记录瞬间正在做什么：

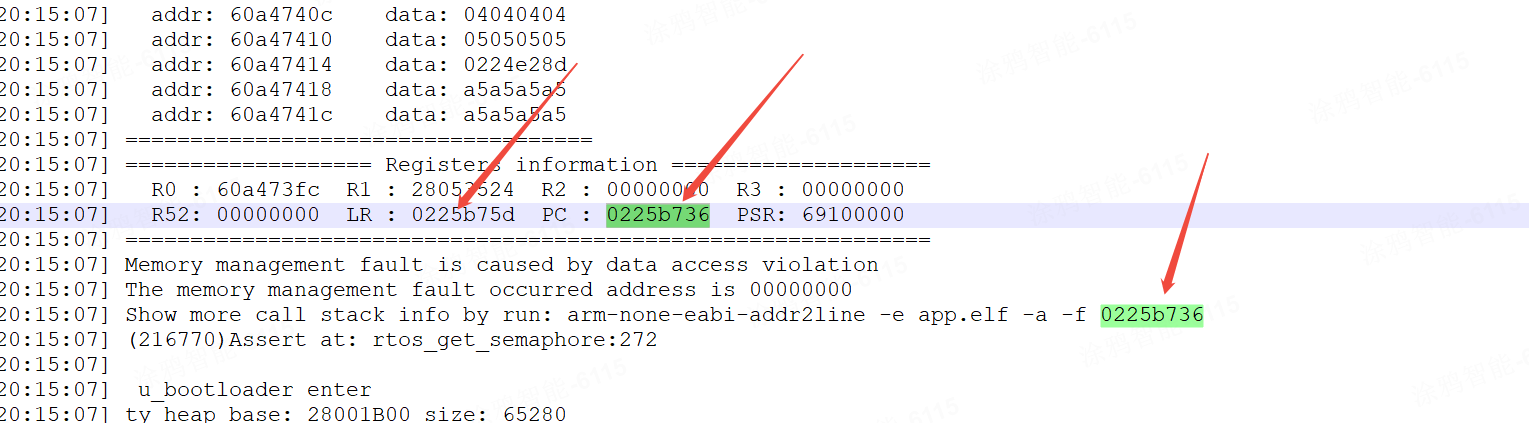

1.位置: 程序正执行在 0225b736（PC的值）。

2.函数调用: LR的值是 0225b75d，这个地址比PC的值 (0225b736) 大，意味着当前正在执行一个函数，而这个函数是被来自 0225b75d - 2 或 0225b75d - 4（取决于Thumb模式）位置的代码调用的。函数执行完毕后应该返回到 0225b75d。

3.函数参数: 从R0和R1有非零值而R2和R3为零来看，当前执行的函数很可能是使用两个参数调用的（值在R0和R1中）。

4.处理器状态: CPU处于Thumb模式（如果PSR的T位为1），正在执行16位宽的指令。

这种寄存器快照在调试时极其有用，例如当程序发生崩溃（如HardFault）时，开发者通过分析这些寄存器的值，尤其是PC和LR，可以回溯调用栈，定位到出问题的代码行。
