T5原厂工具抓dump的指导指南

BK7258 一键恢复现场工具介绍
用原厂工具

由于T5的双核心设计，开发过程中不可避免的会有一些崩溃的时候，虽然不能保证该环境每次都能 dump 出来，但是关键时候可能会有意想不到的效果。

1. 环境安装

（1）解压BK7258_Qemu.zip，该文件包含了 dump 分析的主要环境。

（2）参照 《BK7258 一键恢复现场工具介绍.ppt》 文件安装相关的依赖环境。

（3）验证环境安装是否正常。压缩包中已经提前放了两个dump日志，具体操作请参照下面步骤

注：压缩包中放了 gcc-arm-none-eabi-10.3-2021.10-win32.exe， 和 python-2.7.18 的安装包，切记安装gcc-arm-none-eabi-10.3-2021.10-win32.exe的路径不能有空格，默认安装路径会有空格，会出一些问题。

（4）如果出现gcc的目录出现乱码找不到时，参考https://github.com/brechtsanders/winlibs_mingw/issues/32，导入环境变量。

（5）如果Win10 下 Eclipse 显示的 Program “arm-none-eabi-gcc” not found in PATH 错误，可以按照以下步骤操作解决：

a. 配置环境变量 PATH

安装完成后，需要将 arm-none-eabi-gcc 的路径添加到系统的 PATH 环境变量中：

（1）右键点击 此电脑 或 计算机，选择 属性。

（2）点击 高级系统设置，然后点击 环境变量。

（3）在 系统变量 下，找到 Path 变量并选中，点击 编辑。

（4）点击 新建，然后将 arm-none-eabi-gcc 所在的目录路径（例如D:\tool_path\GNU_Arm_Embedded_Toolchain_10_2021_10\10 2021.10\bin）添加进去。

（5）点击 确定 以保存更改。

b. 验证配置

完成以上步骤后，可以通过以下方式验证配置是否正确：

（1）打开命令提示符)(power shell)并输入 arm-none-eabi-gcc --version，确认能够正确显示工具链版本。

（2）重新启动 Eclipse，并尝试重新构建项目，看看是否能够成功找到 arm-none-eabi-gcc。完成这些步骤后，Eclipse 应该能够正确识别并使用 arm-none-eabi-gcc。

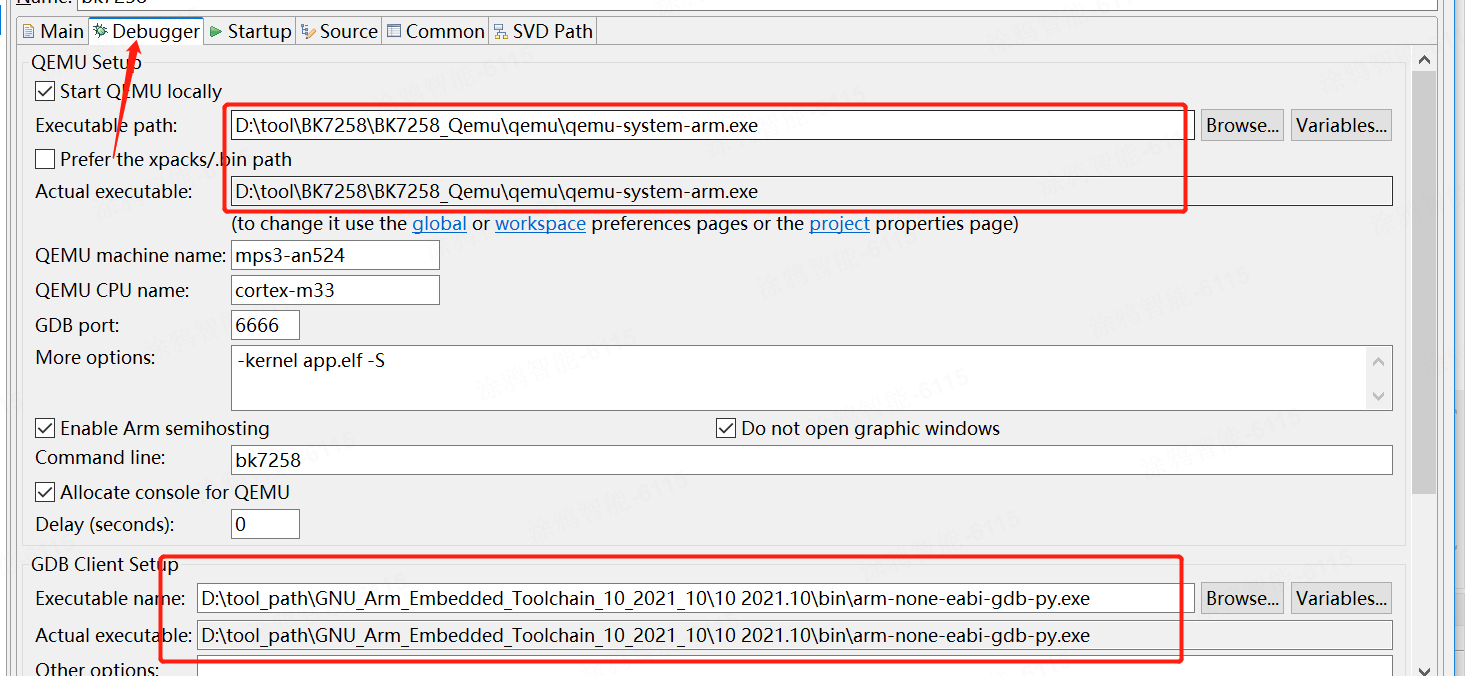

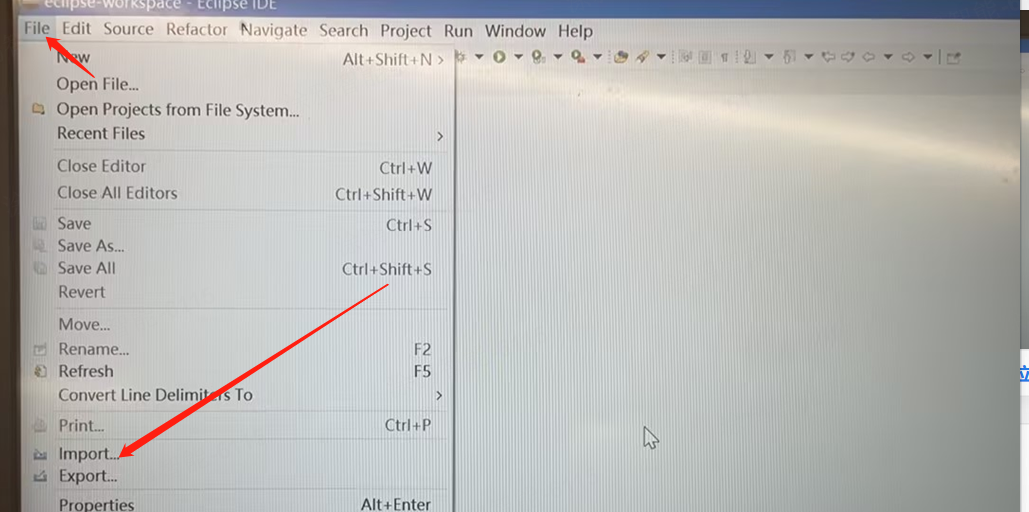

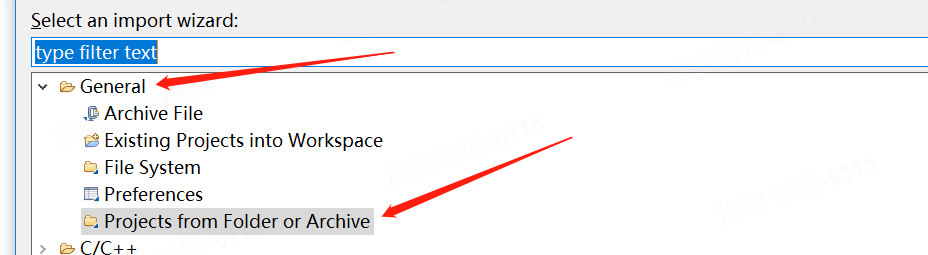

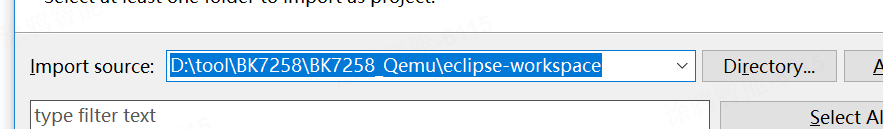

2. 打开eclipse.exe（D:\tool\BK7258\BK7258_Qemu\eclipse），导入工程，环境搭建，如下：

可以结合BK7258 一键恢复现场工具介绍的PPT一步一步来：

3. dump 回溯操作

回溯操作主要依赖于 app.elf 文件（这个分为CP0和CP1）和日志。

（1）正常保存日志就行，需要注意下面几点

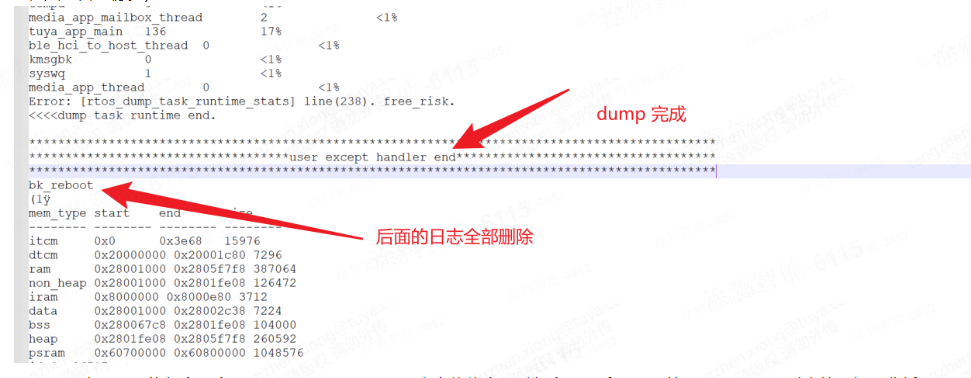

- 日志里面只能包含一份 dump 日志。（dump 完成后，设备会重启，可能会进行二次 dump 打印，所以需要删掉其他多余，搜关键字：user except :

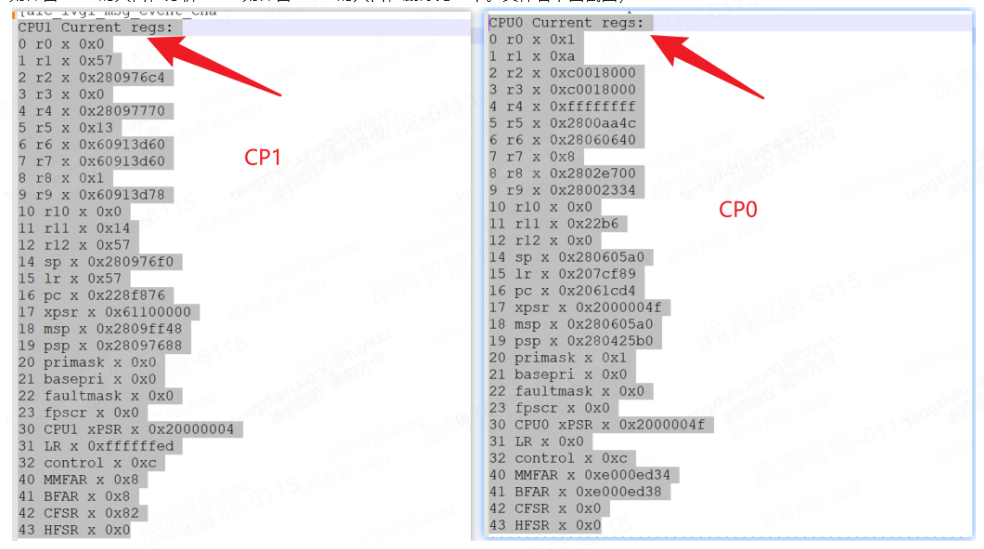

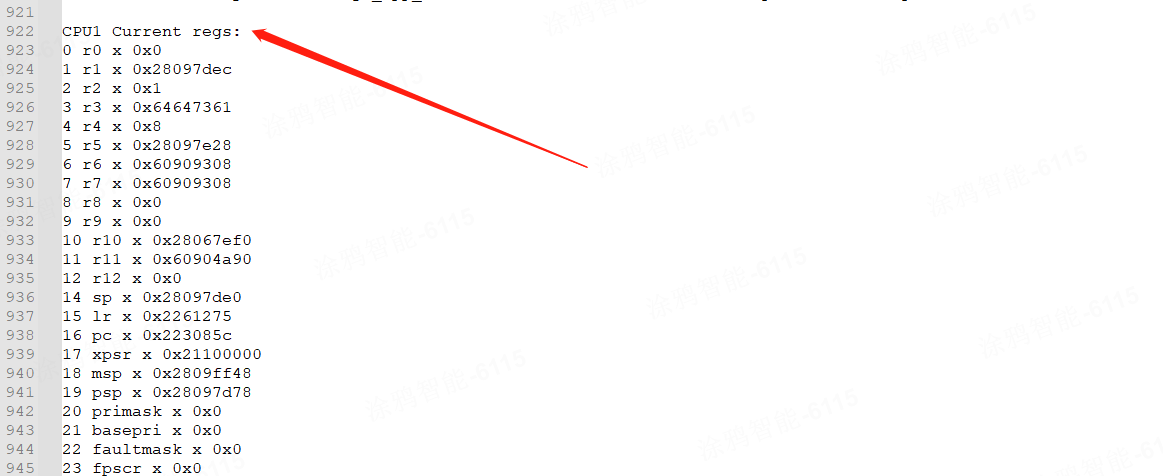

- 日志里面只能包含一个 dump 入口。（dump 日志中往往会同时包含 CP0 和 CP1 的 dump 入口，对应的，如果分析 CP1，则保留 CP1 的入口，分析 CP0 则保留 CP0 的入口，删除另一个。具体看下面截图，高亮部分删除，搜关键字：Current regs）

（2）app.elf

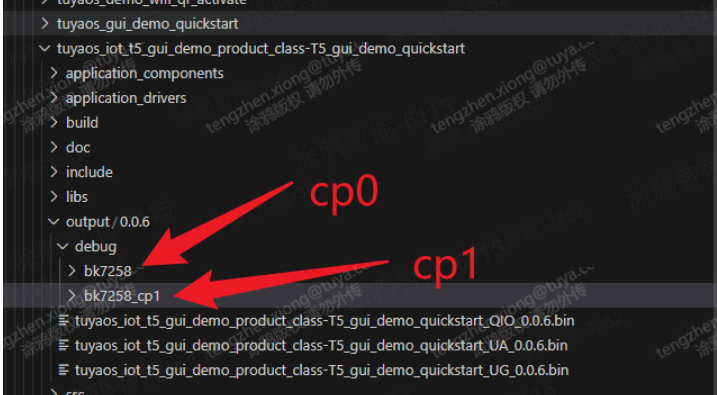

cp0 和 cp1 的app.elf 可以分别在下面的目录中找到（这个是生成的）。

（3）回溯

安装好环境，准备好日志和app.elf文件后，有没有用就看下面的操作和结果了。

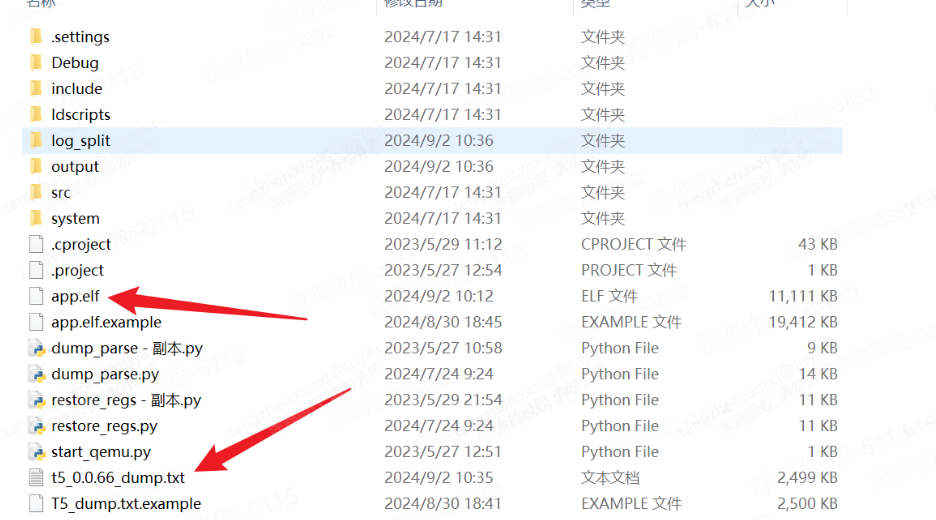

把app.elf 和日志放到目录： eclipse-workspace\bk7258（elf的文件名只能是 app.elf，日志支持.txt 格式）

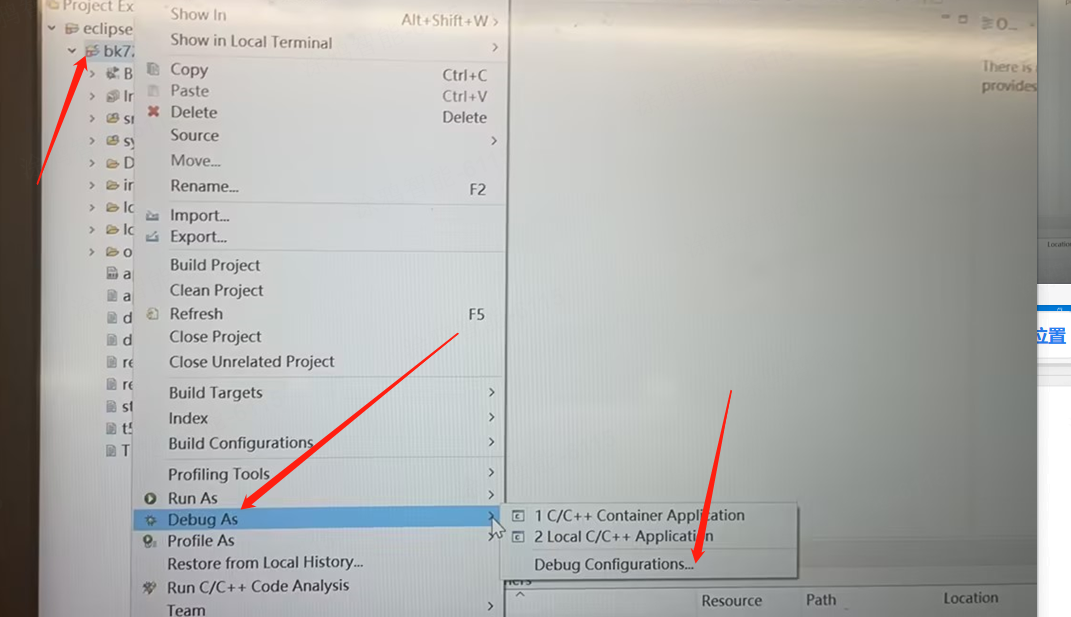

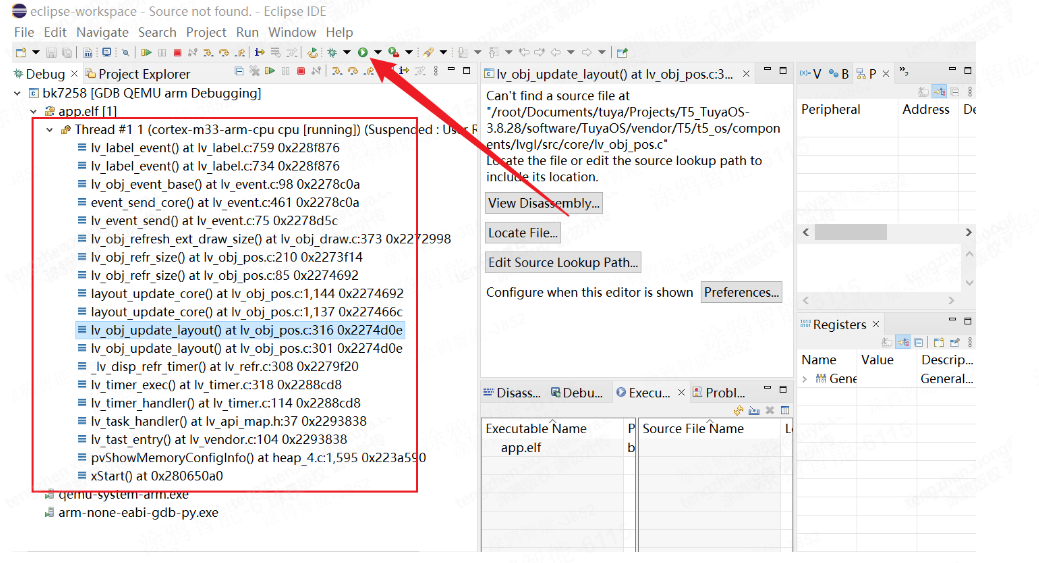

打开 eclipse ，操作回溯， eclipse 工程位于路径：eclipse\eclipse.exe，一切正常的话就可以看到下面的回溯结果。

4. 查看死在哪个CPU里

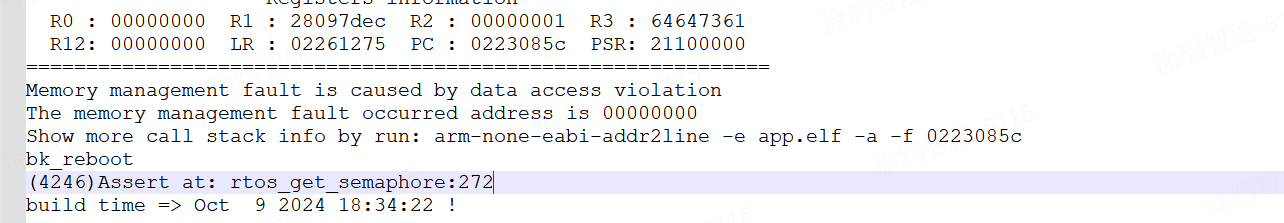

Show more call stack info by run: arm-none-eabi-addr2line -e app.elf -a -f 0223085c，在这里往上找最接近的Current regs，如果是：CPU1 Current regs（那么就是死在了CPU1），如果是CPU0 Current regs（那么就是死在了CPU0）
