创建智能电量统计插座免开发方案产品

电量统计插座，在普通插座基础上硬件增加计量芯片，可以查看插座实时电流电压功率数据和统计用电量等，具有电量统计的功能。

注册并登录

1、注册并登录 涂鸦 IoT 开发平台。

2、成企业认证，认证通过后自动升级企业版可获取更多功能权限。

创建 SoC 免开发方案智能电量统计插座产品

1、单击创建产品。

2、建议优先选择免开发方案，十分钟完成智能电量统计插座产品开发。

3、如免开发方案产品功能无法满足需求，可选择 MCU 对接自定义方案。

4、以电量统计插座为例，进行创建。

5、添加产品名称，此名称显示于 App 控制界面。

6、产品型号，建议填写内部型号名称或客户产品型号，便于产品维护以及订单管理。

7、填写好产品名称、产品型号后单击确定进入功能定义界面。

8、以上信息可在之后的编辑产品信息中修改。

9、在功能定义界面已默认选好标准功能点，单击确定进行确认，再单击下一步：App 面板。

配置 App 控制面板

1、选择 App 控制面板，升级企业账号可选用更多模板和配置面板 UI 功能。

2、确认控制面板后，可通过智能生活 App 扫码功能在 App 中体验控制面板，也可更换其他控制面板重新扫码体验。

3、选择自定义面板可进入面板编辑界面，修改面板配色、背景等。

硬件调试

1、根据实际需求选择模组，以下是模组相关参数

2、下面以 WR3 模组为例讲解配置说明，单击固件配置****

3、模组固件 IO 配置主要分为

• 电量统计设置

• 通道设置

• 配网设置

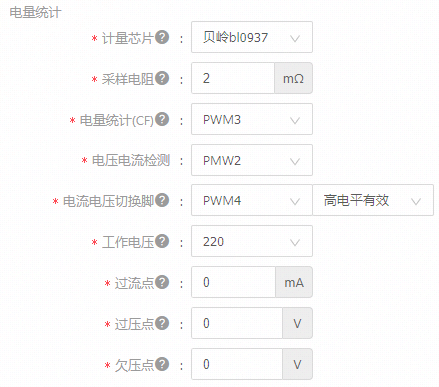

电量统计设置

计量芯片选择：贝岭 0937 芯片或合力为 8012 芯片。芯片供电：贝岭 0937 为 3.3V。合力为 8012 为 5V。

电流采样电阻（mΩ）：支持 1mΩ、2mΩ、3mΩ、4mΩ、5mΩ。建议选用 1mΩ。

电量统计（CF）：选择模组接收功率脉冲信号口，CF 为计量芯片功率信号输出脚。

电压电流检测（CFI）：选择模组接收电压/电流脉冲信号口，CFI 为计量芯片输出电压/电流的脉冲信号输出脚。

电压电流切换（SEL）：选择模组输出电压/电流脉冲信号口，SEL 为计量芯片接收电压/电流的脉冲信号接收脚。

工作电压/校准电压（V）：120V 或 220V。根据插座实际设计的输入电压进行选择。如硬件设计为宽电压，则根据选择的相应电压进行校准。

过流保护电流值（mA）：设置范围 0~300000mA，默认 170000mA。设置相应过流点后，当插座实际电流达到该值后继电器断开（过流保护）。

过压点：过压判断阈值：当工作电压选择 220V，在 220V-440V 区间参数过压功能生效。当选择工作电压为 120V，在 120V-240V 区间参数过压功能生效。发生过压时断开继电器。

欠压点：欠压判断阈值：当工作电压选择 220V，在 73V-176V 区间参数过压功能生效。当选择工作电压为 120V，在 40V-96V 区间参数过压功能生效。发生欠压时断开继电器。

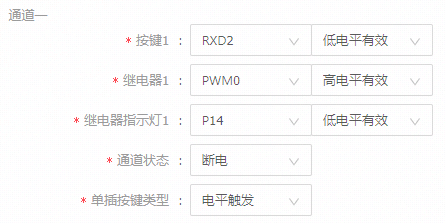

通道设置

通道 1 设置项：开关按键。继电器。指示灯。根据实际需求单击选择 IO 口及高低电平驱动方式。诺是多路排插将分别进行设置通道 2、通道 3 等通道。

通道状态：配置插座重新上电后的状态：断电、通电、断电记忆。

按键类型：电平触发适用于物理按键。边沿触发适用于触摸按键。

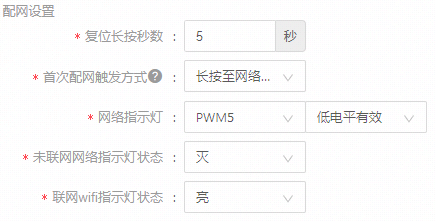

配网设置

Wi-Fi 指示灯/网络指示灯：根据实际需求单击选择 IO 口及高低电平驱动方式。

复位长按秒数：通过长按按键让设备进入配网模式，目前支持 3~10 秒的选择。长按的按键为通道 1 里配置的开关按键 IO 口。

未联网，网络灯状态：设置 Wi-Fi 灯未联网时的状态灭灯、亮灯、指示继电器。

已联网，网络灯状态：设置 Wi-Fi 灯联网时时的状态灭灯、亮灯、指示继电器。

首次配网触发方式：长按至网络灯闪烁：插座上电后长按按键后进入配网模式。上电网络灯即闪烁：插座上电直接进入配网模式。设备重连：设备在退网后无操作 3 分钟后重新连接到上一个路由器（长按配网）。

功能点说明

电量统计插座 DP 说明

电量统计插座包含了多路开关、多路倒计时和电量统计功能，主要的 DP 点分为开关、倒计时、电量实时参数、电量增量、电量校准参数、产测结果和故障等，以下将针对 DP 点进行具体说明。

1、开关倒计时

每一路插座控制都包括了开关和倒计时。开关通道一共为 8 路，分别为 4 路开关和 4 路 USB，所以 dp 点预留了 8 个。每路开关都对应了倒计时的功能，也预留 8 路的倒计时 dp 点。

开关：dp 范围（1-8），类型：布尔型（bool），TRUE：通道打开，FALSE：通道关闭。

倒计时：dp 范围（9-16），类型：数值型（value），范围为 0~86400，单位为 s(秒)，间隔为 1。

2、电量数据实时参数

电量数据实时参数主要包括了当前电流、当前电压、当前功率和增加电量。由于 DP 上报的值是整数位，所以电量值上报扩大了 1000 倍，电压值和功率值扩大了 10 倍，电流值上报单位是毫安。电量精度为 0.001 度，电压精度为 0.1V，功率精度为 0.1W，电流精度为 1mA。电流值最大不超过 30A，电压最大值不超过 500V，功率值最大不超过 5000W，增加电量最大不超多 50 度。

增加电量：dp 为 17，类型：数值型（value），单位是 0.001 度，范围是 0~50000，间隔为 100。

当前电流：dp 为 18，类型：数值型（value），单位是 mA，范围是 0~30000，间隔是 1。

当前功率：dp 为 19，类型：数值型（value），单位是 0.1W，范围是 0~50000，间隔是 1。

当前电压：dp 为 20，类型：数值型（value），单位是 0.1V，范围是 0~5000，间隔是 1。

3、电量统计调试和故障参数

电量统计插座经过校准后，当设备联网后校准系数会进行上报。如果电流电压功率值存在一定误差，涂鸦工程师可以查询产品是否做过产测校准及校准系数，能够根据产测校准系数判断产品问题。所有电量统计的 dp 都是只上报的类型。

产测结果位：dp 为 21，类型：数值型（value），范围是 0~5，间隔是 1。未进行校准产测结果位 2，校准失败产测结果为 0，校准成功产测结果为 1。

电压校准系数：dp 为 22，类型：数值型（value），范围是 0~1000000，间隔是 1。

电流校准系数：dp 为 23，类型：数值型（value），范围是 0~1000000，间隔是 1。

功率校准系数：dp 为 24，类型：数值型（value），范围是 0~1000000，间隔是 1。

电量校准系数：dp 为 25，类型：数值型（value），范围是 0~1000000，间隔是 1。

过流故障上报：dp 为 26，类型：故障型（fault）。当出现过流时，将上报数据给 App 推送过流消息。
