快速开始

更新时间：2025-05-28 06:44:57下载pdf

本文介绍开发包中的重要文件，便于您更好地理解代码的组织结构。

目录结构

开发包整体目录结构如下：

├── software
│   ├── packages				# SDK 压缩包
│   ├── SDKInformation.json			# SDK 信息文件
│   └── TuyaOS					# SDK 开发包目录
│       ├── apps				# 应用示例代码目录，您可以根据需求修改
│       ├── build
│       ├── build_app.sh			# 编译脚本
│       ├── CHANGELOG.md
│       ├── include				# SDK 头文件
│       ├── libs				# SDK 库文件，您可以按需链接
│       ├── LICENSE				# Tuya MIT License
│       ├── Makefile
│       ├── output				# 产物输出目录
│       ├── prepare_app.sh
│       ├── README.md
│       ├── scripts
│       ├── tmp
│       └── vendor				# 工具链，编译时会自动把工具链下载到该目录下
├── T5
│   ├── hardware				# 硬件手册，存放涂鸦自研硬件资料
│   │   └── T5
│   └── pc
│       └── tools				# 工具类目录，存放各种开发相关工具
└── tuya.json

TuyaOS > apps > T5AI_gateway-T5_zg_gw 目录结构：

├── application_components		# 自定义组件源码
├── application_drivers
├── bak-build.sh
├── build
├── build.conf
├── default_gpio_config.json
├── fs.bin				# 文件系统，暂时存储了默认音频，可自己制作
├── include				# 源码头文件
├── libs
├── local.mk
├── output				# 产物输出目录
├── package.json
├── README.md
└── src				        # 应用源码

配置

RTOS 网关需要在初始化时生成一份 JSON 配置，如下所示：

STATIC OPERATE_RET __gen_config(ty_cJSON **cfg)
{
    ty_cJSON *root = NULL, *bt = NULL, *tuya = NULL;

    if (cfg == NULL) {
        PR_ERR("param is null");
        return OPRT_INVALID_PARM;
    }

    bt = ty_cJSON_CreateObject();
    ty_cJSON_AddNumberToObject(bt, "enable_hb", 1);
    ty_cJSON_AddNumberToObject(bt, "scan_timeout", 5);
    ty_cJSON_AddNumberToObject(bt, "subdev_type", 0xF);

    tuya = ty_cJSON_CreateObject();
    ty_cJSON_AddItemToObject(tuya, "bt", bt);

    root = ty_cJSON_CreateObject();
    ty_cJSON_AddStringToObject(root, "pid", PRODUCT_KEY);
    ty_cJSON_AddStringToObject(root, "uuid", UUID);
    ty_cJSON_AddStringToObject(root, "authkey", AUTHKEY);
    ty_cJSON_AddItemToObject(root, "tuya", tuya);

    *cfg = root;

    return OPRT_OK;
}

配置字段详细解析如下。基本格式为：

{
    "pid": <xxx>,
    "uuid": <...>,
    "authkey_key": <...>,
    "ap_ssid": <... optional>,
    "ap_password": <... optional>,
    "log_level": <level>,
    "storage_path": <...>,
    "start_mode": <xxxx>,
    "tuya": {
        "bt": {
                "enable_hb": <xxx, number>,
                "scan_timeout": <xxx, number>,
                "subdev_type": <xxx, number>,
        },
    },
    "user": {
        [ { "tp": <DEV_ATTACH_MOD_X, number>, "sw_ver": <version, string> }, ... ]
    },
}

公共配置

字段	必须	说明
PID	是	SDK 运行在非 OEM 模式，PID 字段指定此设备 PID
uuid	否	唯一识别码，优先从 NVRAM 读取，不存在时使用此处。关于 NVRAM 操作，参考全量烧录
authkey_key	否	授权识别码，优先从 NVRAM 读取，不存在时使用此处。关于 NVRAM 操作，参考全量烧录
ap_ssid	否	热点模式配网 SSID，未指定则使用默认 `SmartLife-<WLAN MAC 后四位>`
ap_password	否	热点模式配网密码，默认为空
log_level	否	日志等级，默认为 Debug 等级 4
storage_path	是	文件存储路径，需要可读写文件系统
start_mode	否	Wi-Fi 配网模式，支持以下类型： `0`：`WF_START_AP_ONLY` 仅支持热点模式配网 `1`：`WF_START_SMART_ONLY` 仅支持快连模式配网 `2`：`WF_START_AP_FIRST` 支持热点模式 + 快连模式配网，热点模式配网优先 `3`：`WF_START_SMART_FIRST` 支持热点模式 + 快连模式配网，快连模式配网优先 `4`：`WF_START_SMART_AP_CONCURRENT` 热点模式和快连模式共存模式

Zigbee 协议配置

字段	必须	说明
storage_path	是	文件存储路径，需要可读写文件系统
cache_path	是	临时目录，用于文件缓存，如 OTA 文件
dev_name	是	串口名称
cts	是	是否开启流控，涂鸦 NCP 均开启了流控
thread_mode	是	`1`：线程模式运行 Zigbee host 程序 `0`：进程模式运行 Zigbee host 程序

编译

按照如下步骤操作，在 Visual Studio Code 上编译产物：

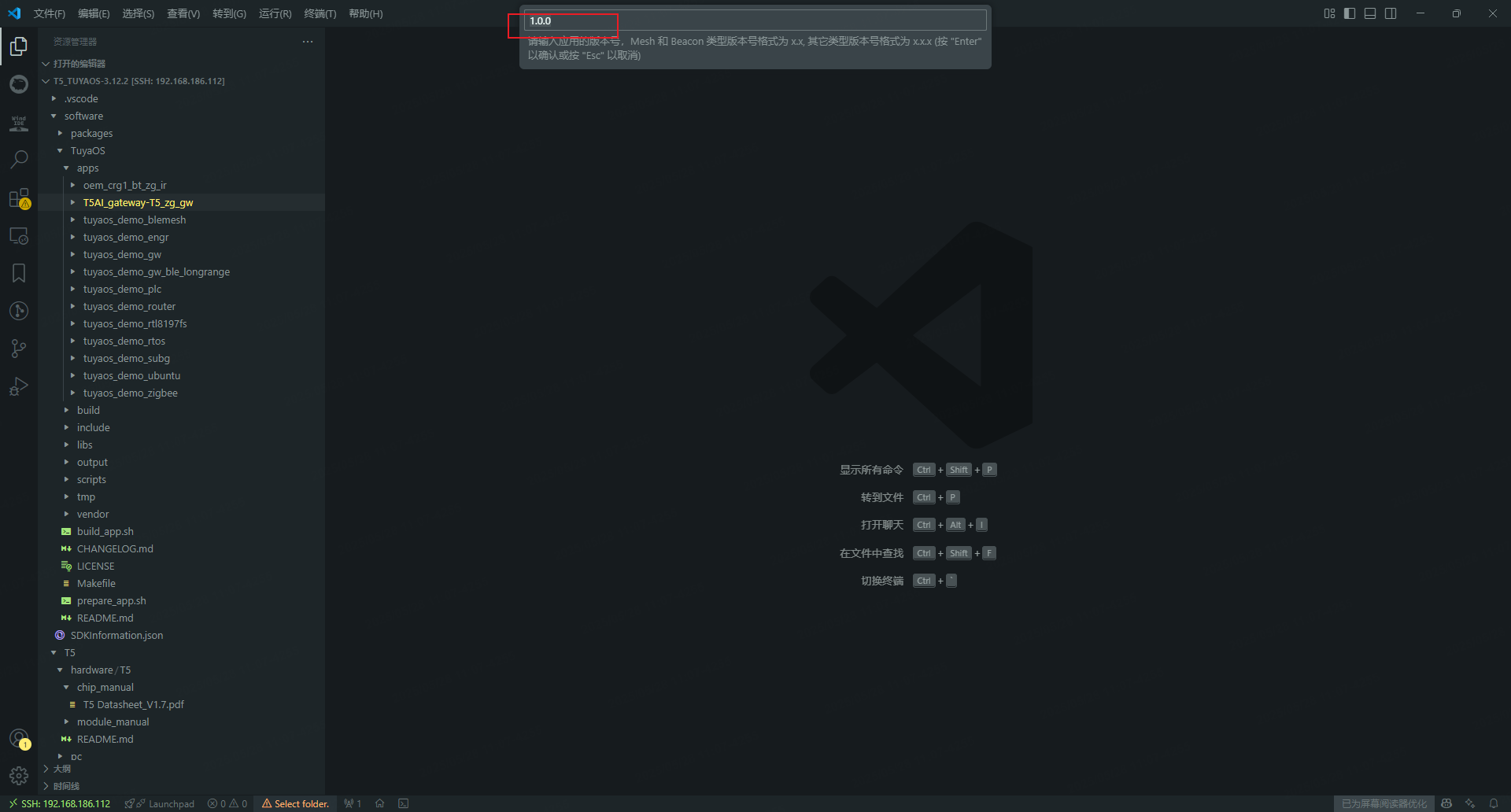

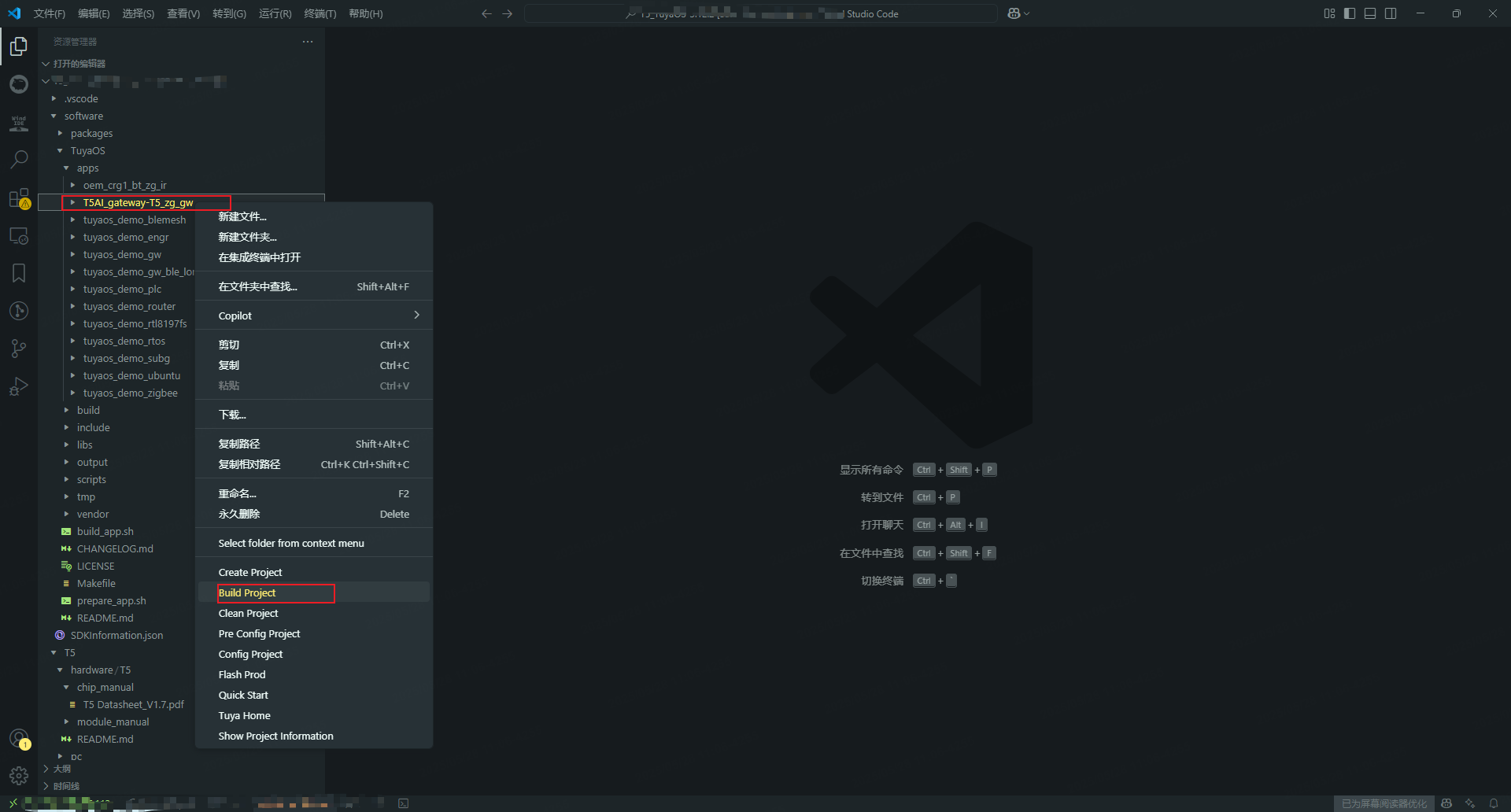

展开开发包的 TuyaOS > apps > demo 目录，并单击右键，在菜单中选择 Build Project，然后输入版本号按下回车键，开始编译。

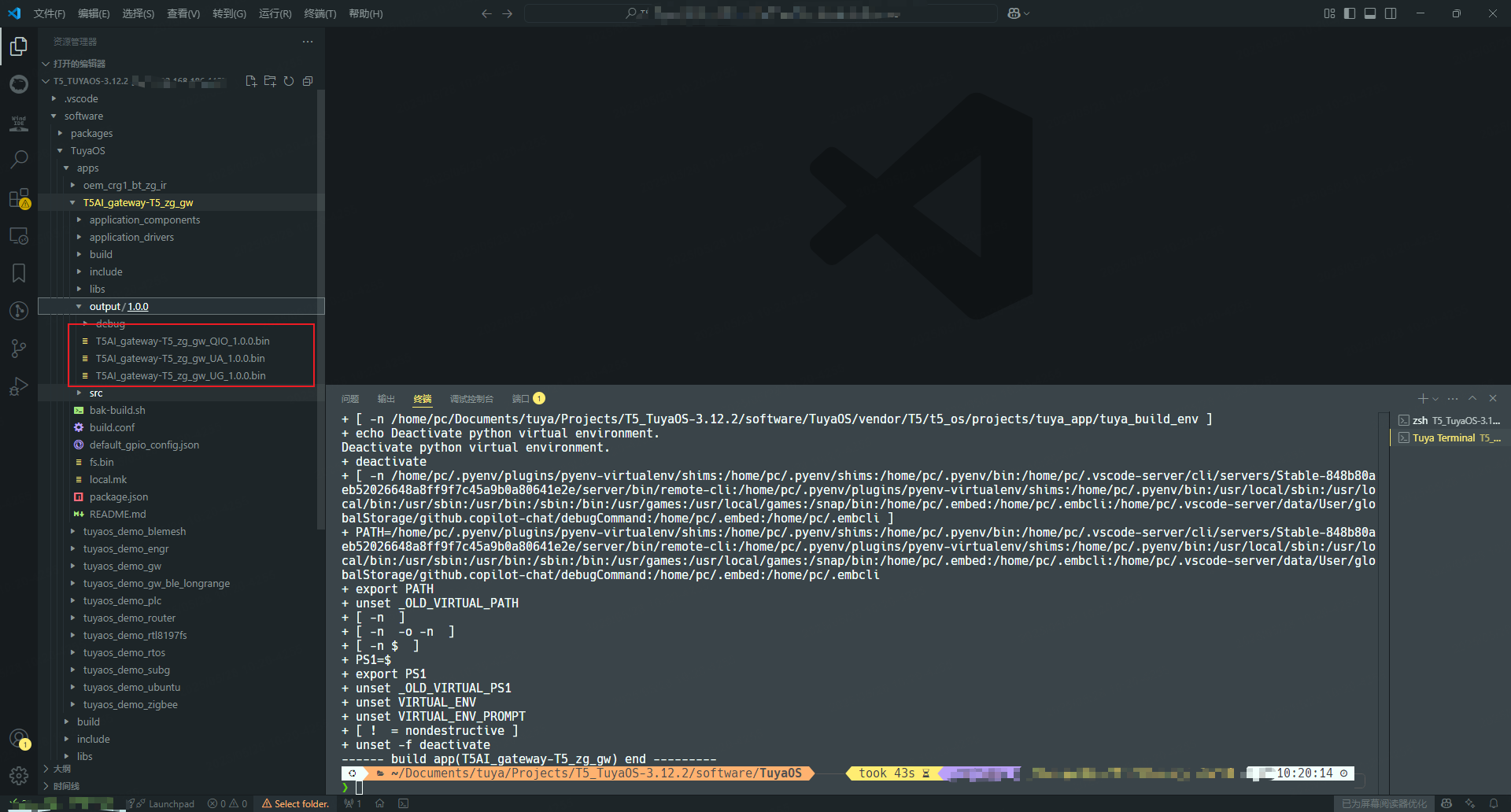

观察 Visual Studio Code 下方的终端，会看到编译的输出打印。直到看到如下图所示的打印时，表示编译成功，生成的固件位于 output 目录下。

固件说明：

T5AI_gateway-T5_zg_gw_QIO_<版本>.bin：全量固件，用于整片 Flash 烧录。
T5AI_gateway-T5_zg_gw_UG_<版本>.bin：OTA 固件，用于固件升级，可以上传到涂鸦开发者平台进行远程 OTA 升级。

运行

前置工作完成后，接下来可以运行示例程序查看效果。

可以把 QIO 固件烧录到 T5 网关开发板上，详见固件烧录章节。烧录完成后，断电重启设备。

T5-AI 网关支持蓝牙及 Wi-Fi 配网，可以用涂鸦 App 来激活网关。关于 App 的详细使用教程，请参考使用指南。

上传固件

详细步骤，请参考固件升级。

串口日志

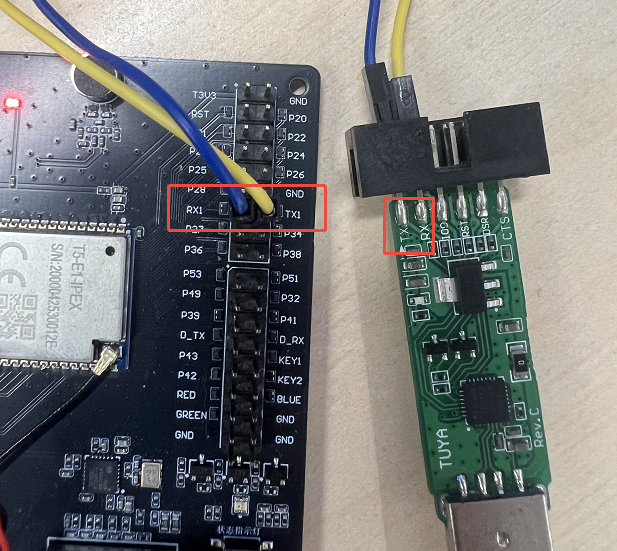

使用 USB 转串口工具连接开发板，如下图所示。

日志相关引脚

引脚	说明
TX1/RX1	日志输出
GND	地线

波特率使用：460800

按键说明

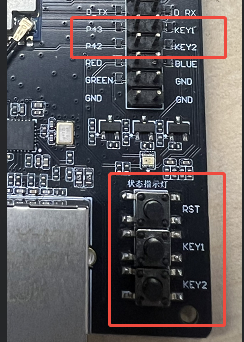

网关开发板上一共三个按键。

快速开始

在涂鸦提供的 Demo 中已经定义了 KEY1 与 KEY2 的功能，您可以参考 Demo 中功能的实现修改这两个按键的功能。

按键	说明
RST	电源重启按键，不可修改
KEY1	用户按键 1，在 Demo 中已经定义为语音唤醒按键
KEY2	用户按键 2，在 Demo 中已经定位为网关功能按键。短按开启 Zigbee 设备入网，长按重置网关

按键功能定义的代码位置为：

TuyaOS > apps > T5AI_gateway-T5_zg_gw > include > user_key.h
TuyaOS > apps > T5AI_gateway-T5_zg_gw > src > user_key.c

代码中的定义按键的宏为：

#define GW_RESET_KEY  TUYA_GPIO_NUM_43
#define GW_VOICE_KEY  TUYA_GPIO_NUM_42

使用涂鸦提供的 Demo 时，需要连接 P43 与 KEY1、P42 与 KEY2 之后才能正常使用。

LED 说明

网关开发板上有一颗 LED 灯珠，如下图所示。

快速开始

灯光状态	说明
橙色闪烁	网关配网状态
蓝色常亮	已配网状态
蓝色闪烁	开启 Zigbee 配网
红色呼吸灯	语音唤醒状态

在涂鸦提供的 Demo 中已经定义了 LED 的功能，您可以参考 Demo 中功能的实现修改这两个按键的功能。

LED 功能定义的代码位置为：

TuyaOS > apps > T5AI_gateway-T5_zg_gw > include > user_led.h
TuyaOS > apps > T5AI_gateway-T5_zg_gw > src > user_led.c

代码中定义LED的宏为：

#define NET_BLED_PORT_PIN  TUYA_IO_PIN_32
#define NET_RLED_PORT_PIN  TUYA_IO_PIN_34
#define NET_GLED_PORT_PIN  TUYA_IO_PIN_36

使用涂鸦提供的 Demo 时，需要连接 P32 与 BLUE、P34 与 RED、P36 与 GREEN 之后才能正常使用。
