T5-AI 网关

更新时间：2025-05-16 09:45:11下载pdf

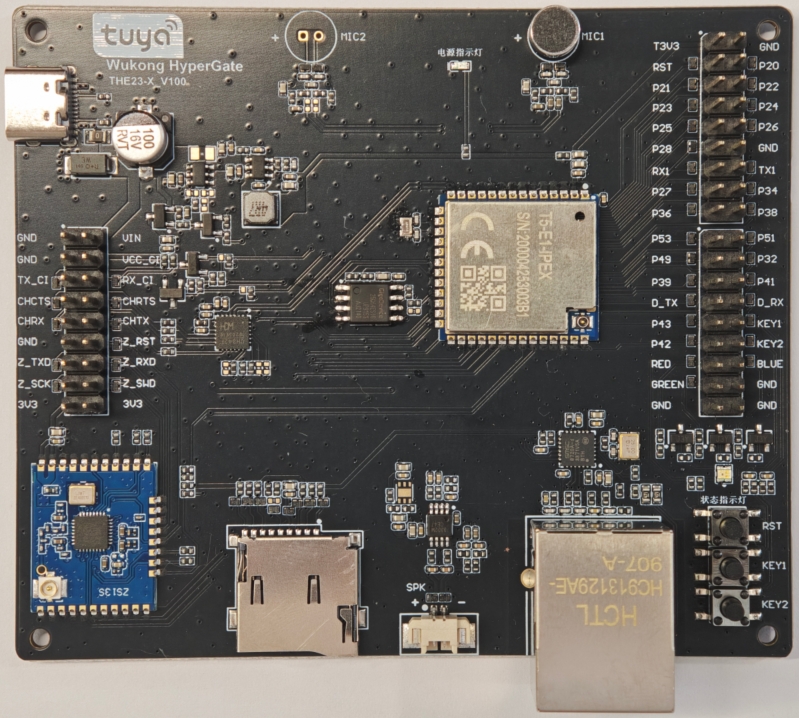

涂鸦 T5-AI-Hub 开发板，是基于涂鸦智能开发的一款嵌入式 Wi-Fi 和蓝牙双模模组 T5-E1-IPEX 与 Zigbee 模组 ZS13S 的语音交互网关类开发板。开发板上搭载 1 路 MIC（预留的 MIC2 通道作为音频回采）和 1 路 Speaker，支持语音识别和播放，具备语音交互功能。板上还有一个百兆以太网口，一个 TF 卡座、一个 8MB NOR FLASH 以及按键指示灯等，预留的 IO 口连接器可用于扩展 UART、SPI 、I2C 接口设备以及红外收发控制等功能，能够满足用户对多种场景应用产品的开发需求。

特性

主控模组：T5-E1-IPEX
- ARMv8-M Star (M33F) @480MHz
- 8 MB Flash + 外扩 8M NOR FLASH
- 16 MB PSRAM
- 640 KB Share SRAM
- 64KB ROM
Wi-Fi
- IEEE 802.11b/g/n/ax
- 20 MHz 和 40 MHz 的信道带宽
- 支持下行链路多用户多输入多输出（DL MU-MIMO）
- 集成蓝牙/Wi-Fi 共存（PTA）
- 支持目标唤醒时间（TWT）
蓝牙
- 支持蓝牙 LE 5.4 标准
- 发射功率 +6 dBm
- 接收灵敏度 -97 dBm
Zigbee 模组：ZS13S 模组
- ARM Cortex-M33@80MHz
- 768 KByte 闪存程序存储器
- 64KB RAM 数据存储器
- 支持 802.15.4 MAC/PHY
- 工作信道 11 - 26@2.400-2.483GHz，空口速率 250Kbps
- 发射功率最大 +20dBm
- 接收灵敏度 -101 dBm
- 支持硬件加密，支持 AES 128/256
音频输入输出：MIC1 用于拾音、MIC2 用于音频回采，1 路音频输出最大可驱动 4Ω/3W 喇叭
TF 卡：支持存储容量扩展或外部音频播放文件
以太网：百兆以太网口
IO 连接器：可配置外设，1 x SPI、1 x QSPI、1 x FUART、2 x I2C、1x SDIO、4 x PWM 等

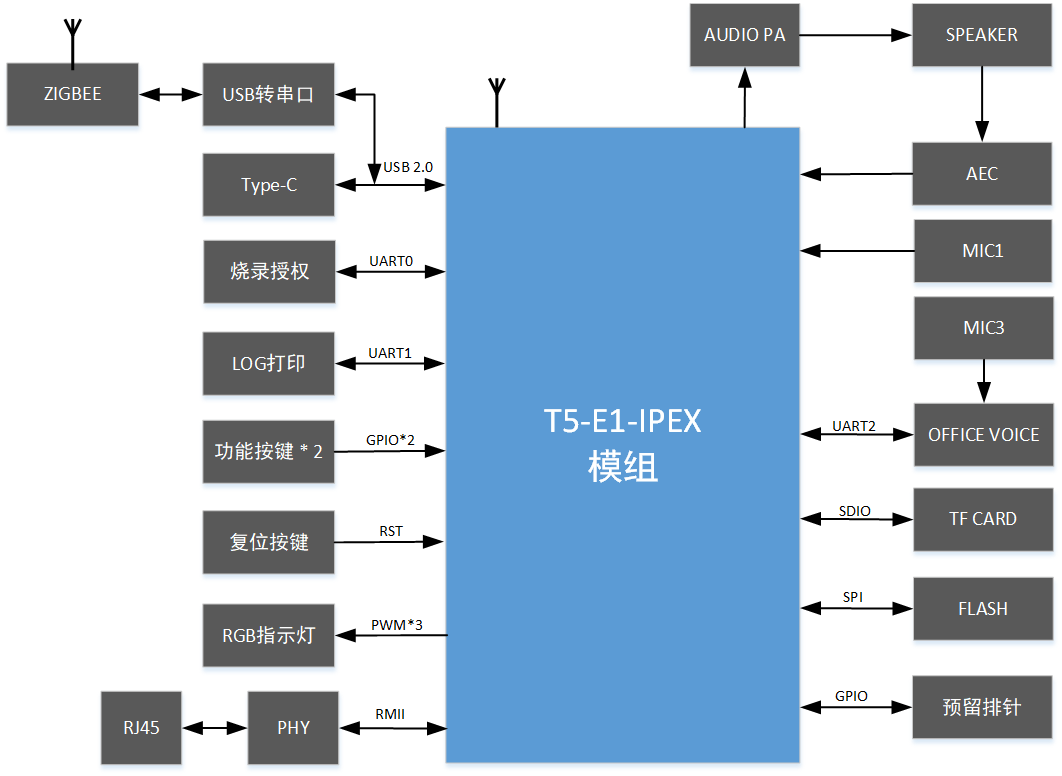

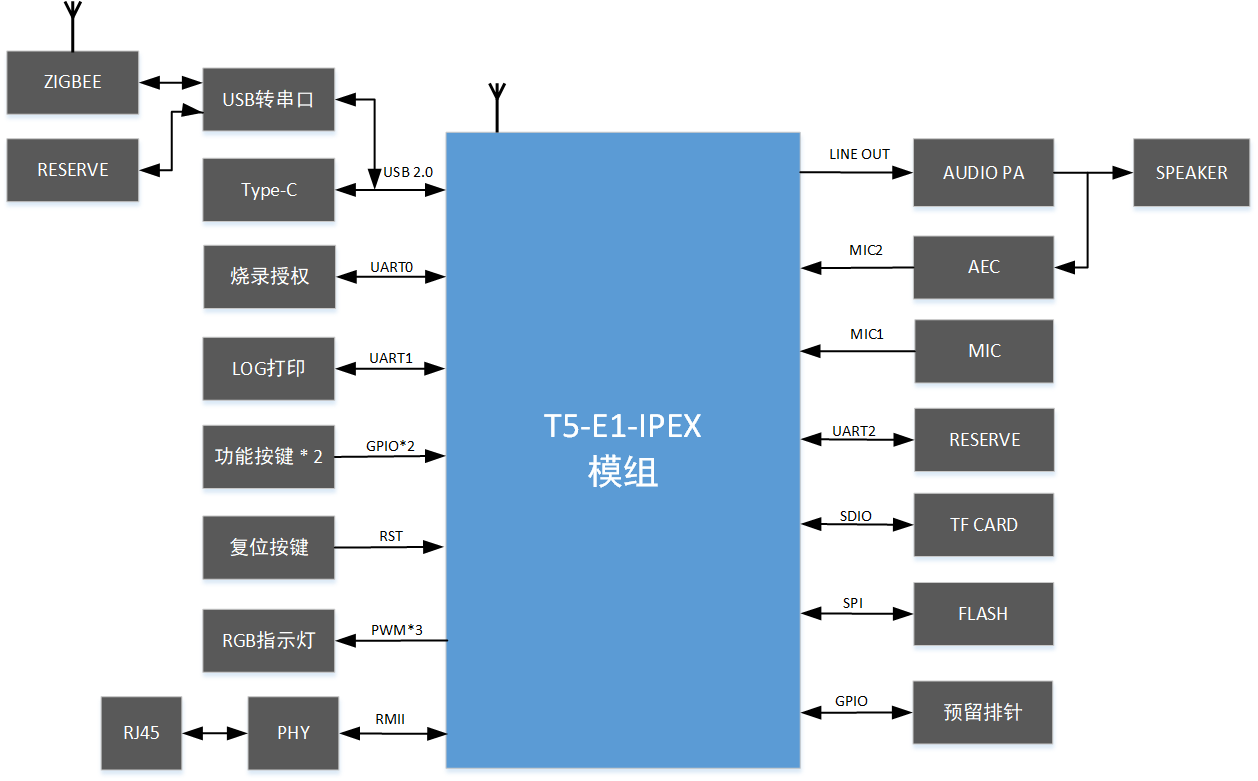

功能框图

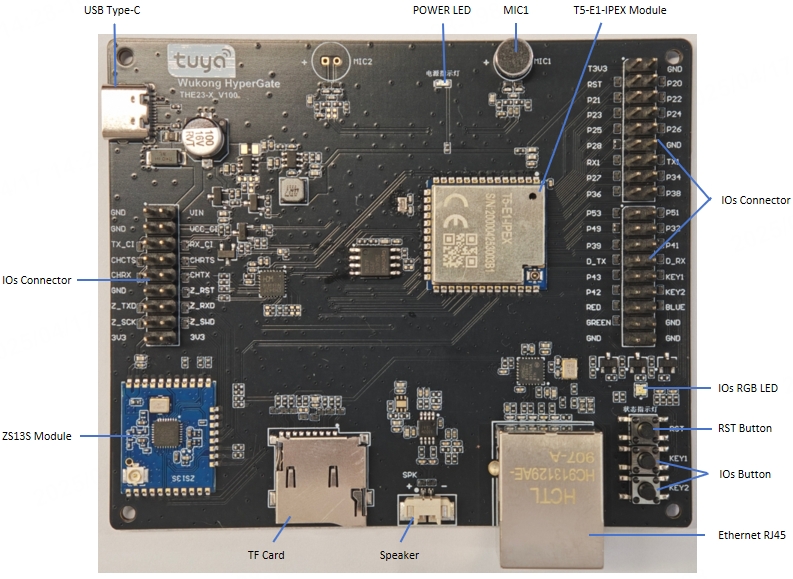

外设介绍

外设	说明
T5-E1-IPEX Module	开发板主控模组，是一款嵌入式 Wi-Fi 和蓝牙双模模组。拥有丰富的外设接口，强大的信号处理能力，适用于 AIOT 领域的各种场景的应用
ZS13S Module	开发板 Zigbee模组，具有丰富的外设资源，用于开发满足自己需求的嵌入式 Zigbee 产品
IOs Connector	2.54mm 间距连接器，56x GPIOs，可配置用于驱动触摸屏，段码屏等。引脚说明，请参考 IOs Connector 说明章节
RST Button	T5-E1-IPEX 模组的 EN 使能引脚，用于复位 T5-E1-IPEX 模组
IOs Button	连接到 T5-E1-IPEX 模组的预留 IO ，可配置作为自定义按键功能
Speaker	喇叭连接器，1.25mm 间距，最大可驱动 3W/RL=4Ω 的喇叭
MIC1	音频输入口，板载麦克风，连接到模组的 Audio ADC
IOs RGB LED	连接到 T5-E1-IPEX 模组的自选IO ，可配置作为 LED 指示灯功能
TF Card	TF 卡座，可外扩 T5-E1-IPEX 的存储器容量
Ethernet RJ45	百兆以太网口，用于连接有线以太网
Power LED	开发板 3V3 电源指示灯
USB Type-C	电源输入

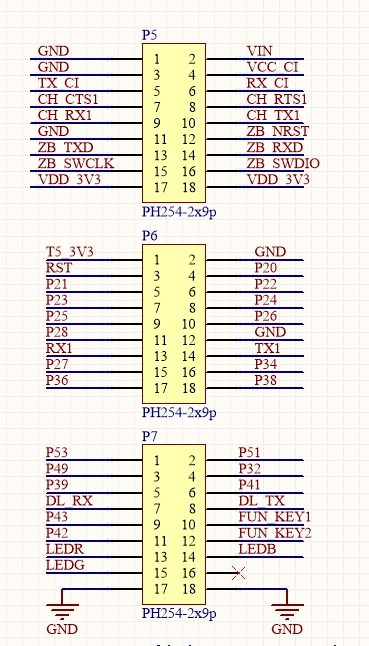

IOs Connector 说明

T5-AI 网关

IO 功能参考 T5-E1-IPEX 模组规格书的管脚定义。
