Bluetooth LE LongRange Demo

内容简介

Bluetooth LE Long Range 技术是蓝牙技术联盟（Bluetooth SIG）在蓝牙 5.0 标准中引入的关键增强特性，旨在解决传统低功耗蓝牙（Bluetooth Low Energy，BLE）在远距离通信中的局限性。其核心技术革新在于采用了 LE Coded PHY（编码物理层），通过前向纠错（FEC）和符号冗余（S=2/S=8 编码方案）显著提升链路预算，可实现一公里以上的可靠通信距离（空旷环境）。

更多信息请参考：涂鸦成功突破千米级蓝牙低功耗长距离技术！超强兼容 Long Range+ 传统模式（含演示视频）

硬件准备

推荐使用 TI 官方开发板。

更多硬件信息请参考：BLE-CC2340。

软件准备

获取 SDK

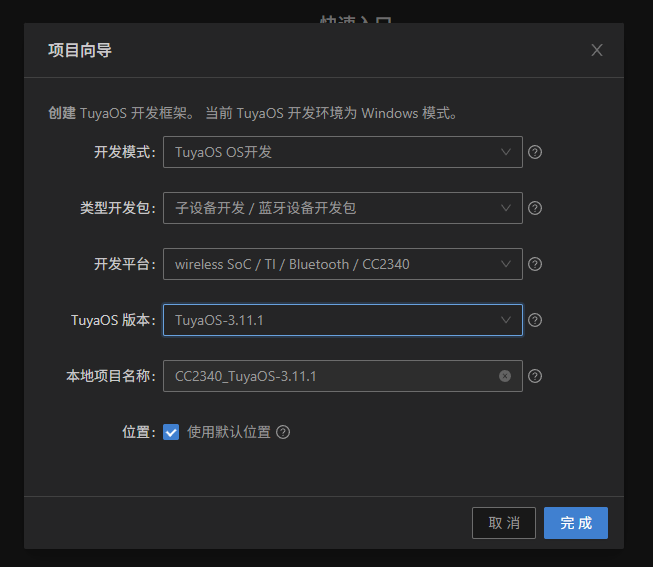

安装 TuyaOS 开发环境并下载 TuyaOS SDK（CC2340）最新版本，详细操作步骤请参考：环境搭建。

编译烧录

1. 编译开发框架，详细步骤请参考：环境搭建 > 编译开发框架。
2. 烧录固件，详细步骤请参考：BLE-CC2340 > 烧录固件。

设备握手

1. 首先，将开发板通过串口连接到电脑。

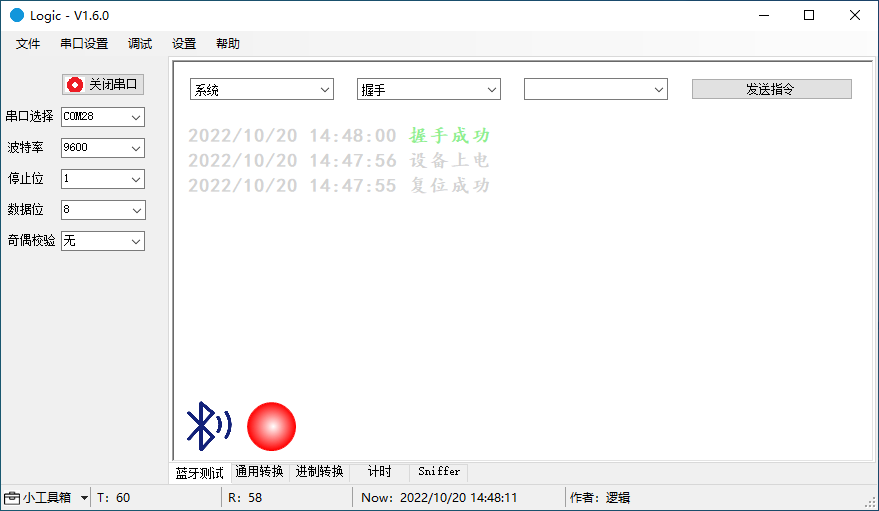

2. 下载上位机（请参考 使用教程）。选择对应串口，波特率为 115200。

3. 选择 系统 > 握手，单击 发送指令，即可实现上位机和设备的握手功能。

4. 接下来可以通过上位机体验其他功能，详细内容请参考：Bluetooth LE Base Demo。

LongRange

接口介绍

低功耗蓝牙设备一般分为广播和连接两种状态，tuyaos_demo_ble_cc2340 默认支持两种类型的广播：普通广播和 LongRange 广播。

普通广播相关的接口为：

tal_ble_advertising_start
tal_ble_advertising_data_set
tal_ble_advertising_stop
tal_ble_advertising_data_update

LongRange 广播相关的接口为：

tal_ble_ext_advertising_create
tal_ble_ext_advertising_config
tal_ble_ext_advertising_start
tal_ble_ext_advertising_stop
tal_ble_ext_advertising_delete

应用场景

LongRange 广播和普通广播可以同时开启，也可以各自单独使用，以下分为四种情况进行介绍：

• 同时开启 LongRange 广播和普通广播
  • SDK 默认的实现方法。
  • LongRange 广播适合长距离场景使用，配合支持 LongRange 能力的网关，可以实现千米级通信距离。
  • 普通广播是为了兼容手机控制设备的场景，因为当前市面上大部分手机并不支持 LongRange 广播的扫描能力。
• 仅开启 LongRange 广播
  • 仅配合网关实现长距离的使用场景。
  • 不需要手机使用场景。
  • 实现方法：注释掉 tuya_sdk_callback.c 中的两个 tal_ble_advertising_start 接口即可。
• 仅开启普通广播
  • 不需要长距离的使用场景。
  • 可以同时支持手机和网关。
  • 对功耗非常敏感的场景。
  • 实现方法：关闭宏 TUYA_BLE_FEATURE_LONG_RANGE 即可。
• LongRange 广播和普通广播都不开启
  • 需要极致功耗（低于 1uA）的场景。
  • 作为蓝牙设备，需要被手机/网关连接并控制，极少使用该场景。

功耗测试

关于功耗测试方法，请参考：CC2340-低功耗测试方法

关于功耗测试结果，请参考：CC2340-低功耗测试结果

推荐阅读

如需了解 CC2340 芯片以及 LongRange 技术的最新开发动态，请移步至：CC2340-资料汇总帖。
