BLE-CC2340

本文介绍 TuyaOS 开发过程中芯片平台相关的基本信息，更多关于 TuyaOS 的信息，请参考 TuyaOS 开发者论坛。

硬件环境

芯片手册

获取最新版本，请访问 TI 官方网站。

开发板

可复用 TI 官方开发板，了解最新版本使用说明请参考 官方文档。

硬件外设

UART

该平台仅支持 1 个串口，用于授权、上位机测试以及 Log 输出。

UART	功能	引脚
UART 0	TX	DIO20
UART 0	RX	DIO22

可在 TuyaOS_CC2340.syscfg 文件中进行配置，对应代码：CONFIG_GPIO_UART2_0_TX_CONST。

SPI

SPI	功能	引脚
SPI0	CS	/
SPI0	CLK	DIO24
SPI0	SDI	DIO21
SPI0	SDO	DIO19

IIC

IIC	功能	引脚
IIC0	SCL	DIO25
IIC0	SDA	DIO0

PWM

考虑到资源占用，SDK 默认仅支持通道 0，需要其他通道请自行配置。

通道	引脚
0	DIO24

ADC

考虑到资源占用，SDK 默认仅支持通道 0，需要其他通道请自行配置。

通道	引脚
0	DIO7
1	DIO6
2	DIO5
3	DIO2
4	DIO1
5	DIO0
6	DIO25
7	DIO24
8	DIO23
9	DIO22
10	DIO21
11	DIO20

按键

DIO10：

• 短按唤醒设备。
• 长按 3s，本地恢复出厂设置。

启动时间检测引脚

DIO15：进入 main 函数后置为高电平。

软件环境

TI CC2340R5 芯片基于 CCS（Code Composer Studio）集成开发环境开发，通过 UniFlash 烧录固件。

CCS 下载和安装

下载 CCS，请前往 下载地址。

建议下载离线版本，如下图所示：

下载完成后按照默认配置进行安装。其中，组件选择如下图所示即可：

SDK 下载和安装

下载 SDK，请前往 下载地址，并下滑选择 SDK（选择 simplelink_lowpower_f3_sdk_8_40_00_61 版本，务必确认版本），如下图所示。按照默认配置安装即可，建议不要修改安装路径。

工具链下载和安装

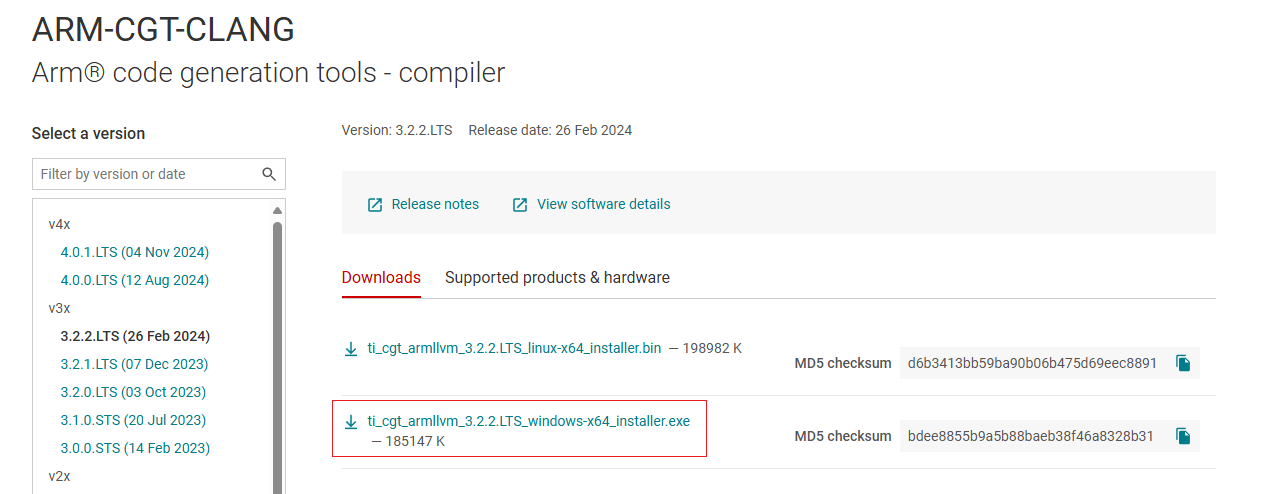

下载工具链安装包，请前往 下载地址，如下图所示：

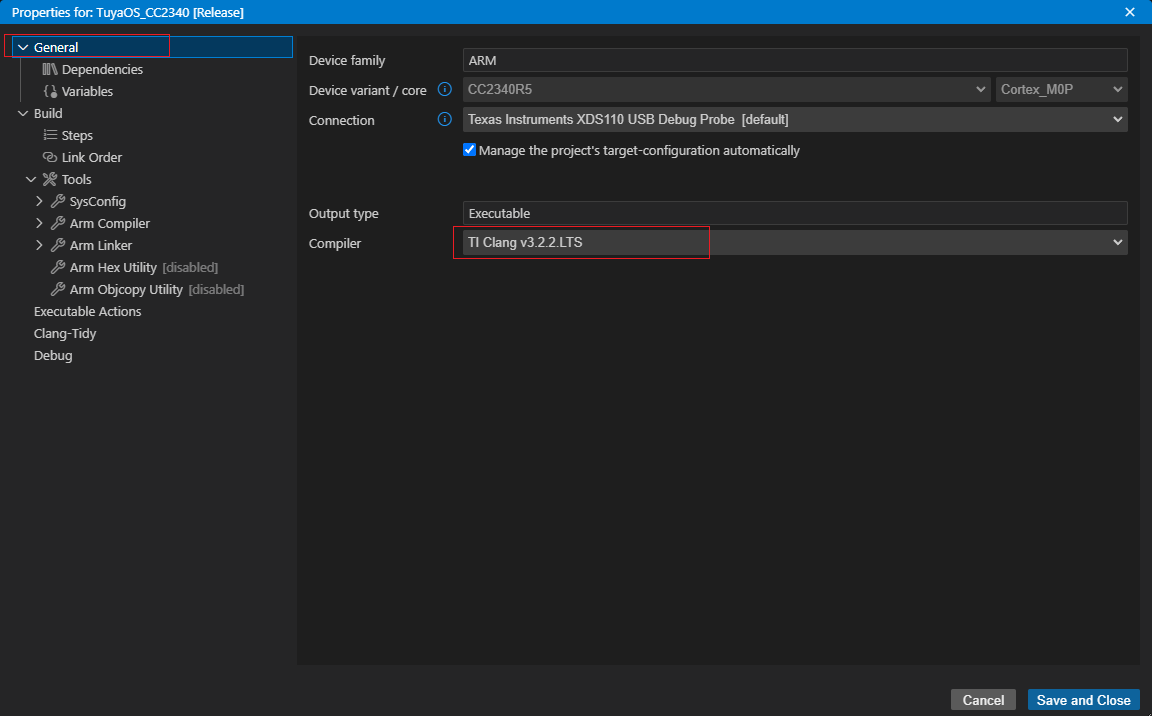

如果安装完成后打开 CCS 没有识别到工具链，请按照下图所指示的位置并单击 Refresh 按钮即可。

导入工程

上述环境安装完成后，即可进行软件开发，导入软件工程的方法如下。

1. 单击 File > Import Project(s)，打开导入窗口。
2. 单击 Browse，选择要导入的工程目录。
   • TuyaOS v3.11.0 版本工程路径位于 TuyaOS_CC2340_V3.11.0 文件夹。
   • TuyaOS v3.11.1 版本开始工程路径位于 software\TuyaOS\\.log\app_project 文件夹。
3. 选择完成后单击 Finish，即导入完成。

UniFlash

前往 下载地址 后，单击 Download options，如下图所示：

下载下图所示文件，下载完成后，按照默认配置进行安装即可。

烧录固件

固件说明

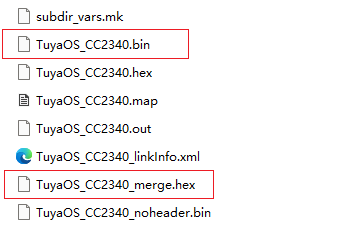

从 TuyaOS v3.11.1 版本开始

• 生产固件：TuyaOS_CC2340_merge.hex（位于 software\TuyaOS\\.log\app_project\Release 文件夹）

• OTA 固件：TuyaOS_CC2340.bin（位于 software\TuyaOS\\.log\app_project\Release 文件夹）

TuyaOS v3.11.0 版本

TuyaOS_CC2340.bin 即为应用固件，有时也称作生产固件。对于 CC2340 芯片来说，OTA 固件和生产固件相同（位于 Release 文件夹）。

1. 首先，通过 out 生成 hex。
2. 然后，通过 hex 生成 noheader_bin。
3. noheader_bin 加上 header 生成 bin。header 中包含签名等信息。

烧录方式说明

烧录总体上分为两类：

• XDS110 烧录：需要 XDS110 烧录器，配合 UniFlash 上位机，支持烧录、调试。
  • 适用于一般场景。
• 串口烧录：仅需要串口，支持烧录、不支持调试。
  • 适用于没有 XDS110 烧录器的场景。
  • 常用于产线场景，引脚较少（例如只引出了 UART）的开发板场景。

XDS110 烧录连线说明

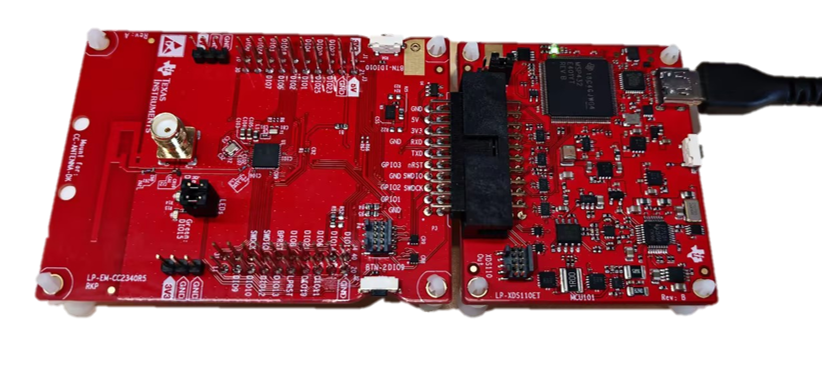

如果使用官方开发板，直接将 USB 接口插到电脑上即可，如下图所示（左侧是开发板，右侧是 XDS110 烧录器）：

如果使用 XDS110 连接自己的开发板，最少连线方式如下：

XDS110	设备
VCC	VCC
GND	GND
SWDIO	DIO16_SWDIO
SWDCK	DIO17_SWDCK
nRST	RSTN

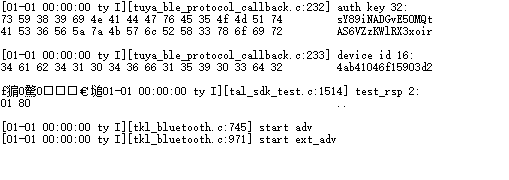

使用 XDS 烧录器时，会在电脑端看到两个串口，串口通信使用的串口为下图中红框所示：

串口烧录连线说明

UART	设备
VCC	VCC
GND	GND
TX	RX（DIO22）
RX	TX（DIO20）
/	DIO7

XDS 烧录方式一

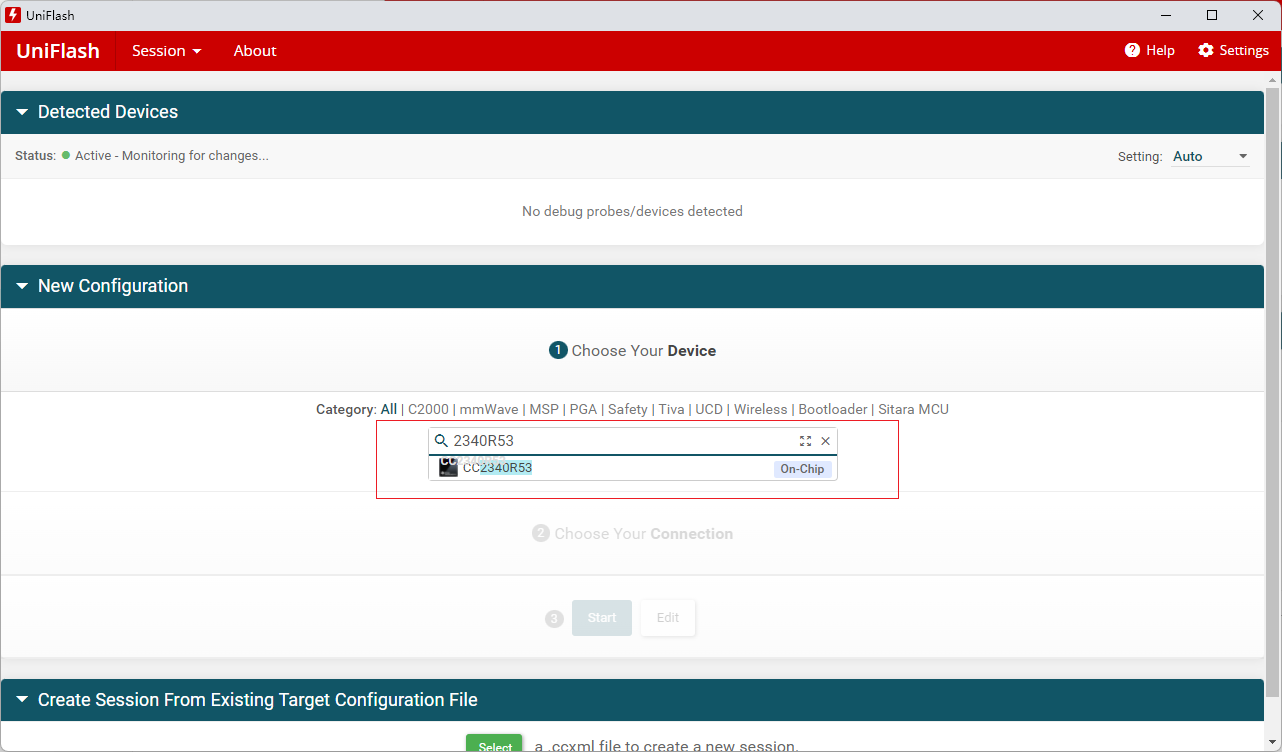

1. 正确连接 XDS110 调试器，然后打开 UniFlash，输入 CC2340R53，选择如图所示的器件：



2. 单击 Start 后按照如下步骤操作：

   从 TuyaOS v3.11.1 开始，操作步骤如下

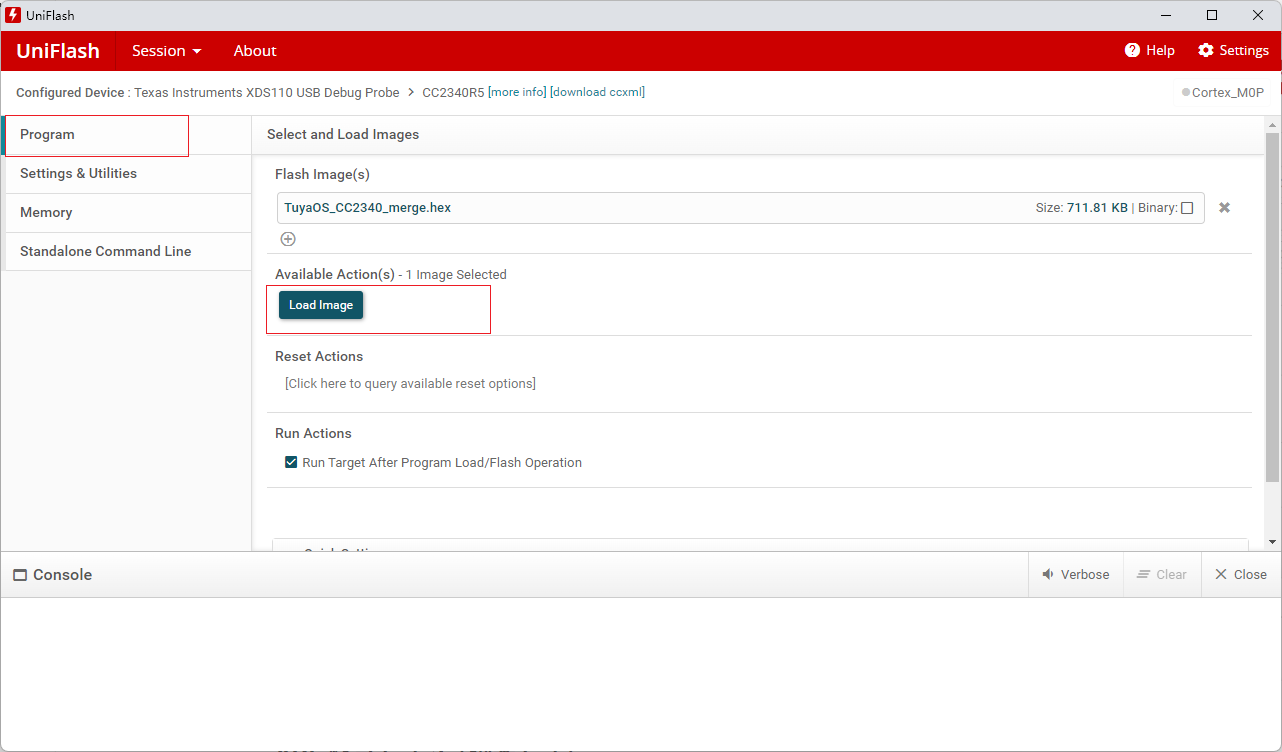

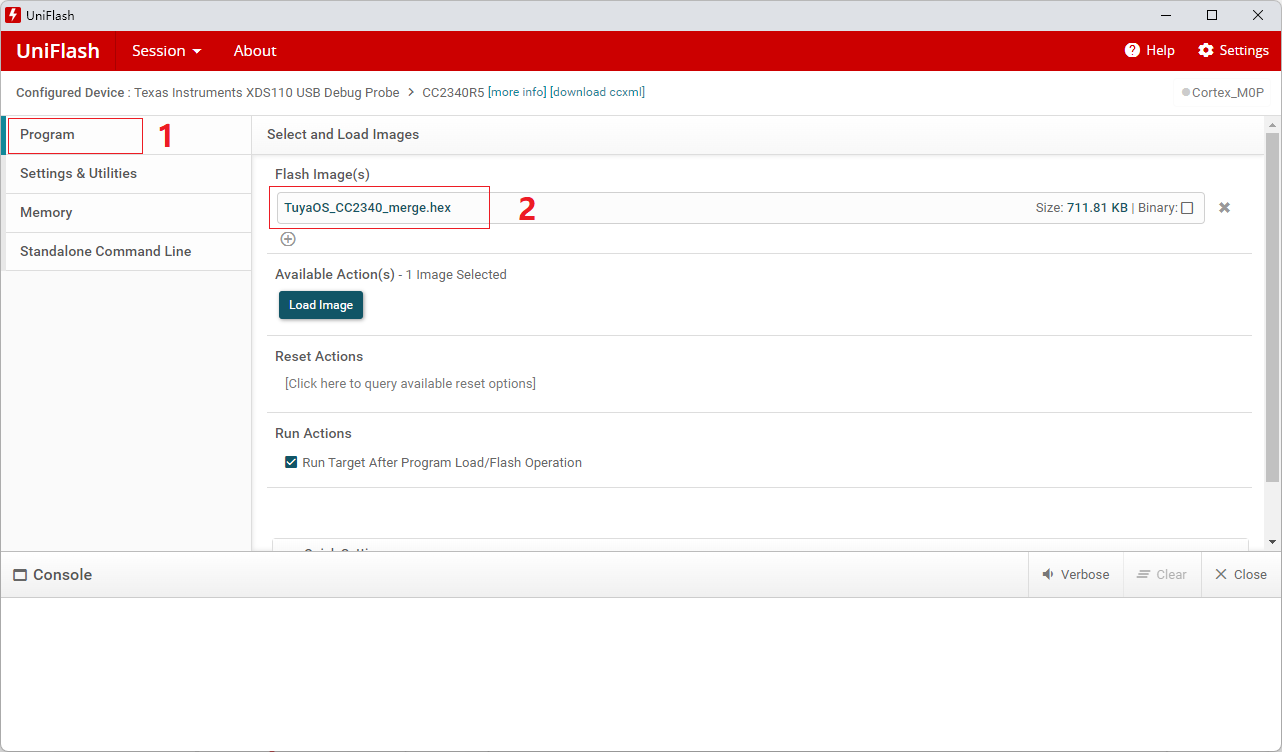

   1. 单击 Program 进入其界面。

   2. 添加生产固件。

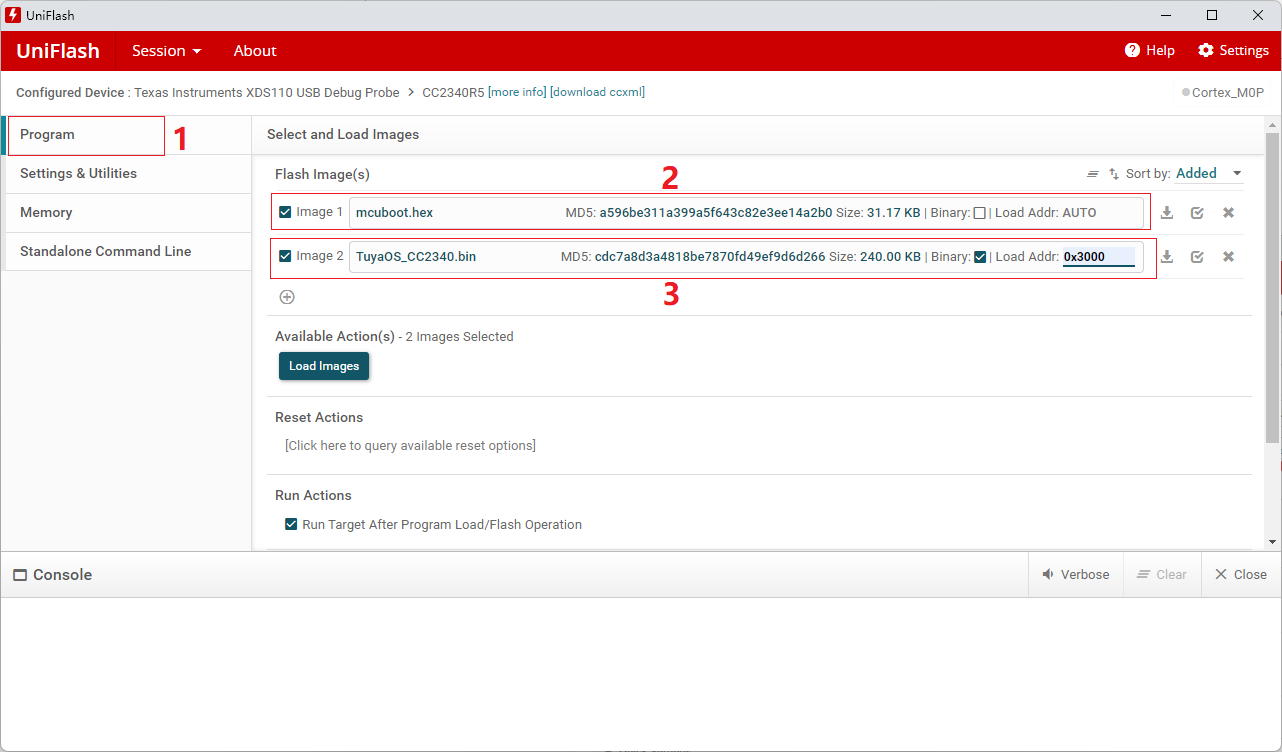

   对于 TuyaOS v3.11.0 版本，操作步骤如下：

   1. 单击 Program 进入其界面。

   2. 添加 Bootloader（位于 \vendor\cc2340_ble\sdk\bootloader\mcuboot.hex），添加应用固件。

   3. 输入应用固件的 Load Addr = 0x3000。

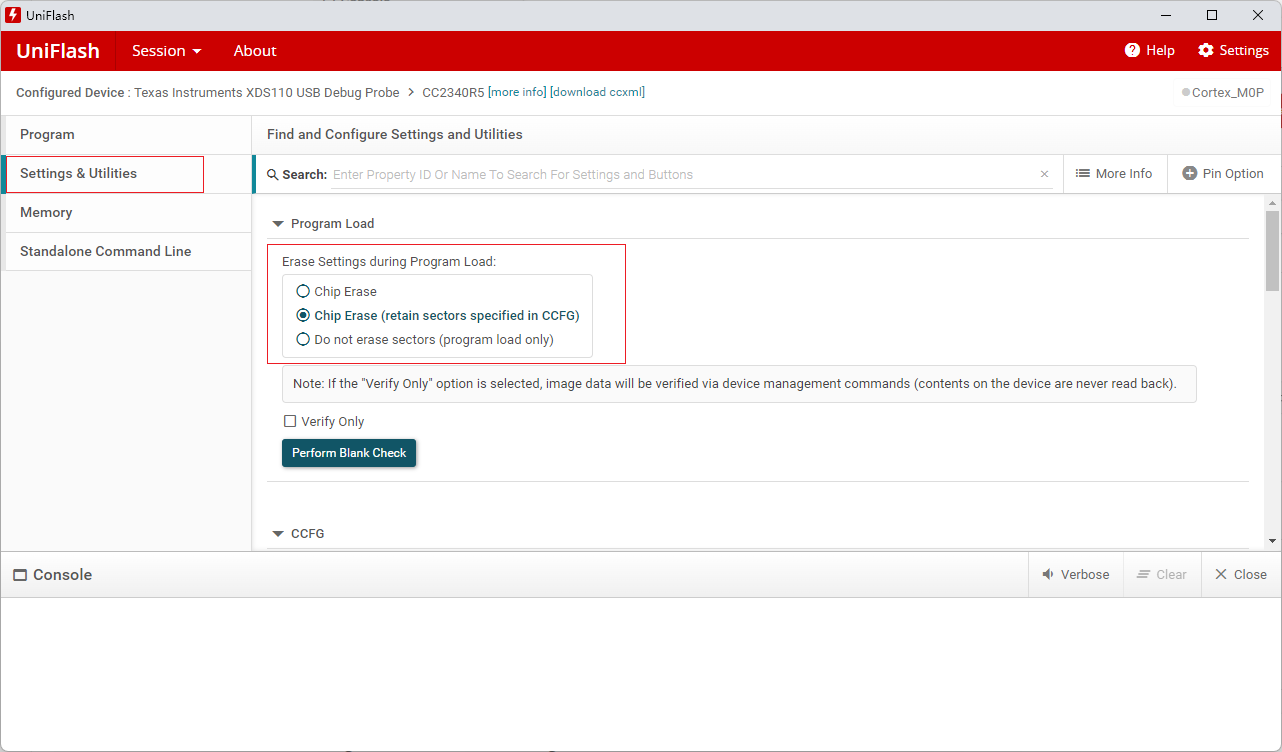

3. 单击 Settings & Utilities 进入其页面，然后选择 Chip Erase (retain sectors specified in CCFG)。



4. 回到 Program 界面，单击 Load Images 进行烧录。



5. 烧录成功后，复位设备即可运行（由于 UniFlash 的兼容性问题，固件会在复位后几秒后运行，请耐心等待，后面脚本烧录方式没有此问题）。



XDS 烧录方式二（脚本方式）

本质上还是 UniFlash 进行烧录，但不通过界面进行配置，直接使用脚本方式，因此需要先安装 UniFlash。

烧录方式：双击 software\\TuyaOS\vendor\cc2340_ble\sdk\burn 目录下的 cc2340_burning.bat 脚本即可。

更多信息参考同级目录下的 README.md 以及脚本内容。

串口烧录方式

烧录方式：

1. 将 DIO7 接到低电平，然后复位设备，使设备进入烧录模式。
2. 打开 software\\TuyaOS\vendor\cc2340_ble\sdk\burn 目录下的 cc2340_burning_with_uart.sh 脚本，修改 COM 口编号。
3. 双击运行脚本即可。
   如果使用 XDS110 烧录器虚拟出来的串口，由于硬件原因，速率会较慢，请切换自备串口，速率会有明显提高。

更多信息参考同级目录下的 README.md 以及脚本内容。

平台特性

启动时间

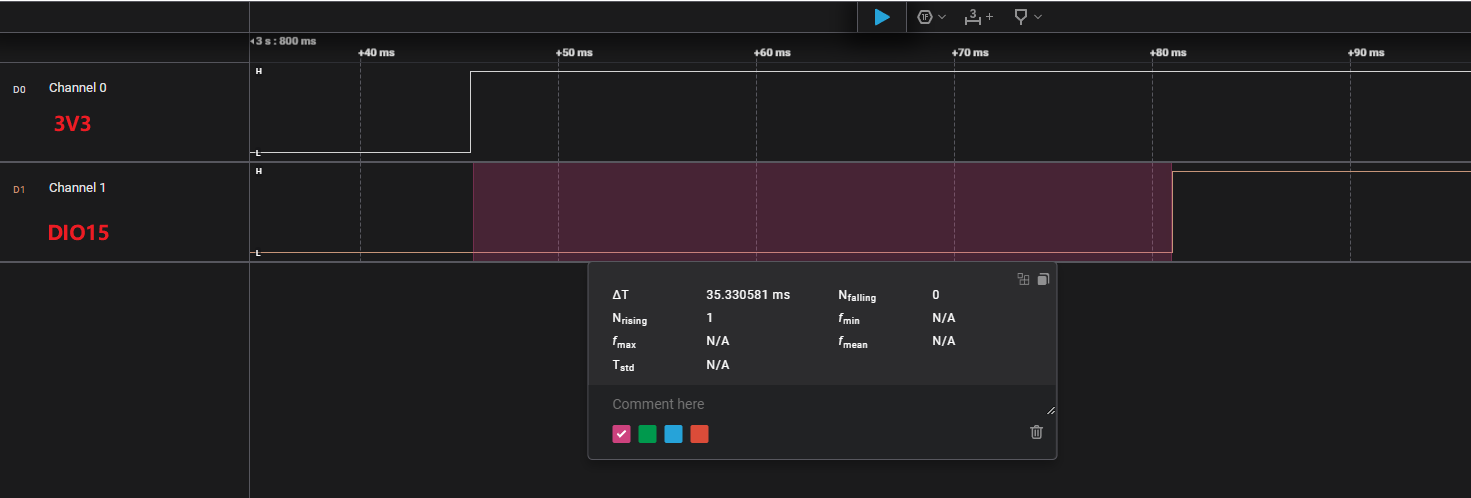

• 测试方法：使用逻辑分析仪测量 VCC（3V3） 引脚 和 启动时间检测引脚 的电平变化时间差。
• 检测引脚：DIO15。

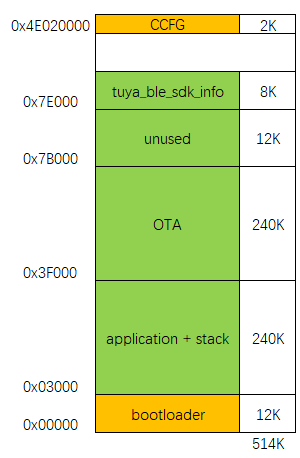

Flash 分区

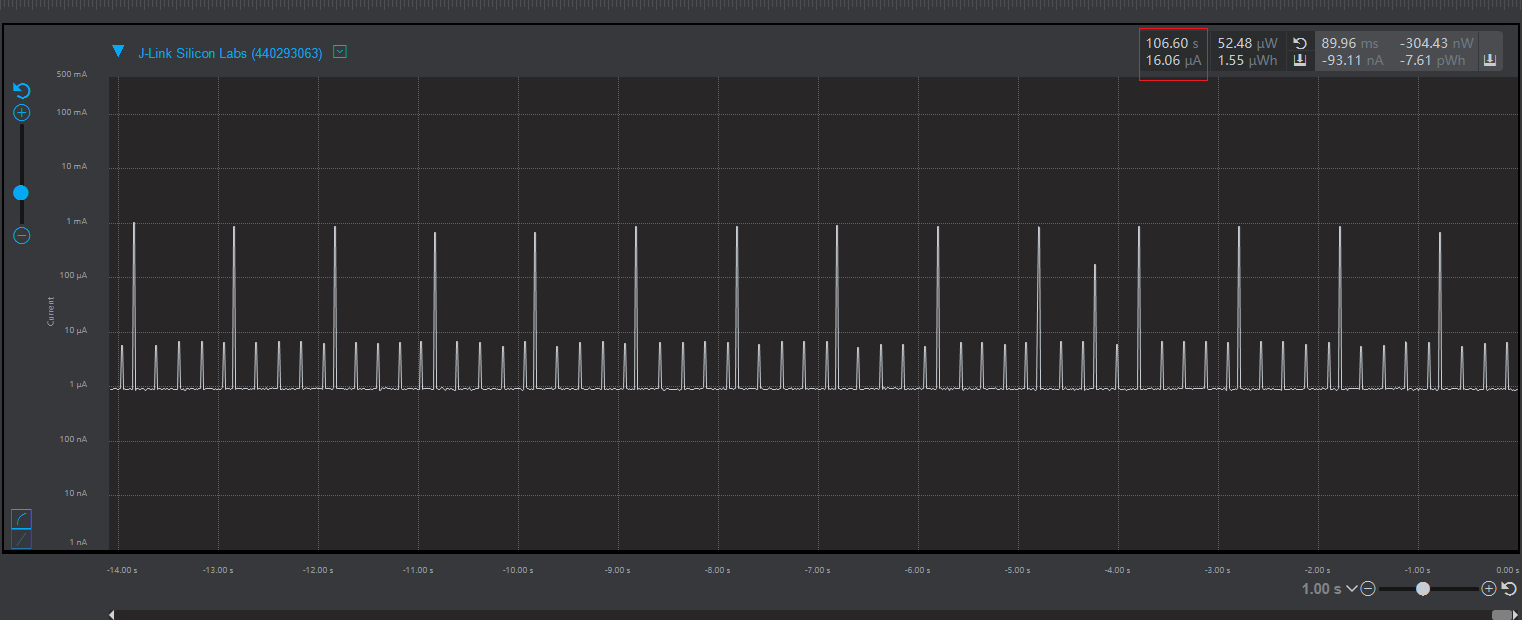

功耗

此处测试的功耗为典型的 1s 广播时候的平均功耗（0dBm 情况下是 16.06uA）。
