BLE-BG24

本文介绍 TuyaOS 开发过程中芯片平台相关的基本信息，更多关于 TuyaOS 的信息，请参考 TuyaOS 开发者论坛。

硬件环境

芯片手册

• 获取方式一：接入蓝牙子设备开发框架后，在 vendor\bg24_ble\documents\ 路径下，获取 Datasheet 以及 Reference manual。
• 获取方式二：访问芯科官网，并在 文档中心 获取最新资料。

开发板

• 涂鸦 BS24-U 规格书

• 涂鸦 BS24-U-IPEX 模组规格书

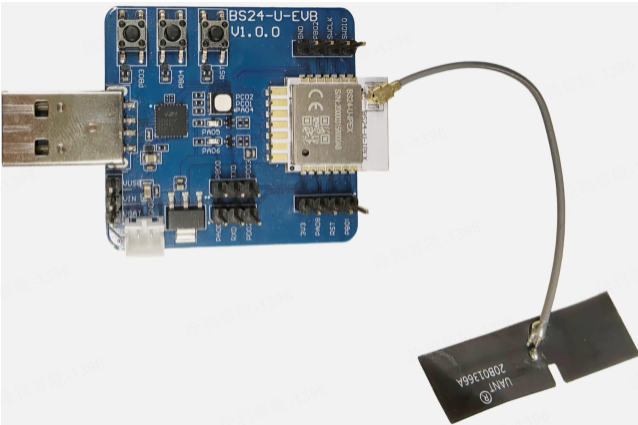

• BS24-U-EVB 如下图所示：

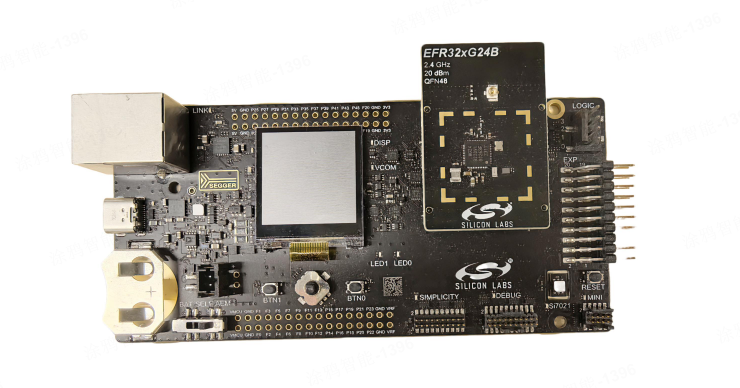

• 原厂开发板如下图所示：



硬件外设

外设与对应 GPIO 描述

GPIO

SDK 默认使用的芯片型号为 EFR32BG24A020IM40，以下外设均按照该芯片进行描述。如需更换为 48 引脚封装的芯片型号，请在 app_config.h 文件中将 BOARD_GPIO_MAX 定义为 48。

在 TuyaOS 中，操作指定的 I/O（Input/Output）时，需要使用对应的 I/O 序号作为入参。对于 BG24 系列芯片平台，GPIO 序号与实际 I/O 引脚的对应关系如下表所示：

QFN40

GPIO 编号	端口引脚	GPIO 编号	端口引脚
TUYA_GPIO_NUM_1	PC00	TUYA_GPIO_NUM_2	PC01
TUYA_GPIO_NUM_3	PC02	TUYA_GPIO_NUM_4	PC03
TUYA_GPIO_NUM_5	PC04	TUYA_GPIO_NUM_6	PC05
TUYA_GPIO_NUM_7	PC06	TUYA_GPIO_NUM_8	PC07
TUYA_GPIO_NUM_16	PB04	TUYA_GPIO_NUM_17	PB03
TUYA_GPIO_NUM_18	PB02	TUYA_GPIO_NUM_19	PB01
TUYA_GPIO_NUM_20	PB00	TUYA_GPIO_NUM_21	PA00
TUYA_GPIO_NUM_24	PA03	TUYA_GPIO_NUM_25	PA04
TUYA_GPIO_NUM_26	PA05	TUYA_GPIO_NUM_27	PA06
TUYA_GPIO_NUM_28	PA07	TUYA_GPIO_NUM_29	PA08
TUYA_GPIO_NUM_37	PD03	TUYA_GPIO_NUM_38	PD02
TUYA_GPIO_NUM_39	PD01	TUYA_GPIO_NUM_40	PD00

QFN48

GPIO 编号	端口引脚	GPIO 编号	端口引脚
TUYA_GPIO_NUM_1	PC00	TUYA_GPIO_NUM_2	PC01
TUYA_GPIO_NUM_3	PC02	TUYA_GPIO_NUM_4	PC03
TUYA_GPIO_NUM_5	PC04	TUYA_GPIO_NUM_6	PC05
TUYA_GPIO_NUM_7	PC06	TUYA_GPIO_NUM_8	PC07
TUYA_GPIO_NUM_9	PC08	TUYA_GPIO_NUM_10	PC09
TUYA_GPIO_NUM_18	PB05	TUYA_GPIO_NUM_19	PB04
TUYA_GPIO_NUM_20	PB03	TUYA_GPIO_NUM_21	PB02
TUYA_GPIO_NUM_22	PB01	TUYA_GPIO_NUM_23	PB00
TUYA_GPIO_NUM_26	PA00	TUYA_GPIO_NUM_27	PA01
TUYA_GPIO_NUM_28	PA02	TUYA_GPIO_NUM_29	PA03
TUYA_GPIO_NUM_30	PA04	TUYA_GPIO_NUM_31	PA05
TUYA_GPIO_NUM_32	PA06	TUYA_GPIO_NUM_33	PA07
TUYA_GPIO_NUM_34	PA08	TUYA_GPIO_NUM_35	PA09
TUYA_GPIO_NUM_43	PD05	TUYA_GPIO_NUM_44	PD04
TUYA_GPIO_NUM_45	PD03	TUYA_GPIO_NUM_46	PD02
TUYA_GPIO_NUM_47	PD01	TUYA_GPIO_NUM_48	PD00

PWM

默认存在 5 路 PWM（占用 Timer0 三个通道以及 Timer1 两个通道，其中 Timer0、Timer1 均为 32 Bit 定时器）。

通道	端口引脚
0	PC01
1	PC02
2	PA04
3	PA05
4	PA06

UART

默认使用两组串口，且串口 0 对应 USART0，串口 1 对应 EUSART0。由于 EUSART（只存在两组）可复用为 SPI、UART 或读卡器等，这里只占用 UART 功能。

UART	功能	端口引脚	备注
UART0	TX	PD03	授权、测试
UART0	RX	PD02	-
UART1	TX	PA00	Demo 未使用
UART1	RX	PB00	-

SPI

芯片 SPI 接口，支持主机/从机（Master/Secondary）模式，支持 4 种标准 SPI 模式（CLKPOL、CLKPHA 可配置）。TuyaOS 中 SPI 初始化默认使用 SPI Master，将 SDI 与 SDO 通过引线短接即可测试验证。默认引脚定义如下表所示：

SPI	功能	端口引脚
SPI0	CS	PC00
SPI0	CLK	PC03
SPI0	SDI	PA00
SPI0	SDO	PB00

ADC

该芯片支持 16 个输入通道，每个通道均可配置为正输入（posInput）与负输入（negInput）模式。默认情况下 negInput 接地（GND，适用于单端采样）。PAx、PBx、PCx 和 PDx 所有 IO 均可映射至 IADC 的输入端口，支持配置为单通道采样或多通道自动扫描采样模式。

考虑到资源占用，SDK 默认仅支持一组 ADC，需要其他通道请自行配置。

通道	引脚
0	PB02

IIC

芯片支持两路 I2C 接口，支持 100 kHz、400 kHz、1 MHz 通讯速率可调。由于 OLED 屏幕为了显示 SDK 信息（TuyaOS Demo）需预先初始化，TuyaOS 中 I2C 初始化默认使用 I2C0，引脚定义如下表所示：

IIC	功能	端口引脚
IIC0	SCL	PB02
IIC0	SDA	PB01

按键

PB04：

• 短按唤醒设备。
• 长按 3 秒，本地恢复出厂设置。

启动时间检测引脚

PA08：用于上电启动时间检测，进入 main 函数后置为高电平。

软件环境

• 确保环境内已安装 make 命令行工具，或通过搜索平台安装 make，配置环境变量后再次编译。

• SDK 内已打包 commander 命令行工具（可烧录以及日志打印），存放位置：vendor\bg24_ble\toolchain\software\commander。

• SDK 内已集成toolchain工具链，无需二次下载。

开发软件

芯片类型选择

SDK 默认使用的芯片型号为 EFR32BG24A020IM40，如需更换为 48 引脚封装的芯片型号，开发者需在 app_config.h 文件中将 BOARD_GPIO_MAX 定义为 48。

SDK 资源占用

Flash 占用情况。分配的应用区为 352 KB，其中实际占用 270 KB 左右。

其他说明

• SDK 配置说明，关于板载 GPIO 的设定，请务必参考文档中的说明。

• Flash 分配配置，请参考文档 bg24_flash.md：vendor\bg24_ble\documents。

烧录固件

固件烧录与设备日志，均通过J-Link SWD接口来操作，具体如下图所示：

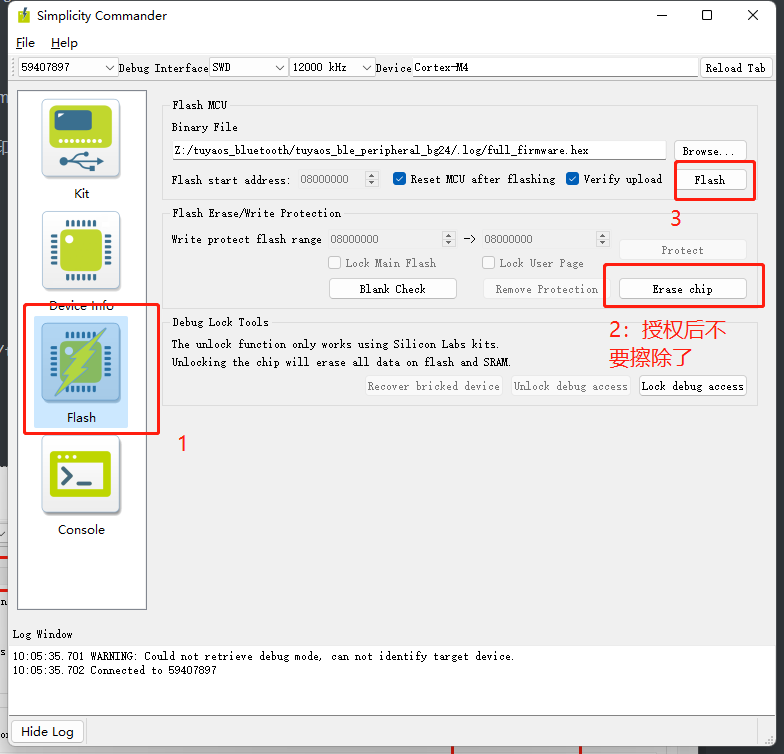

1. 烧录与擦除：按照图片所示的顺序，点击进行烧录与擦除的操作。

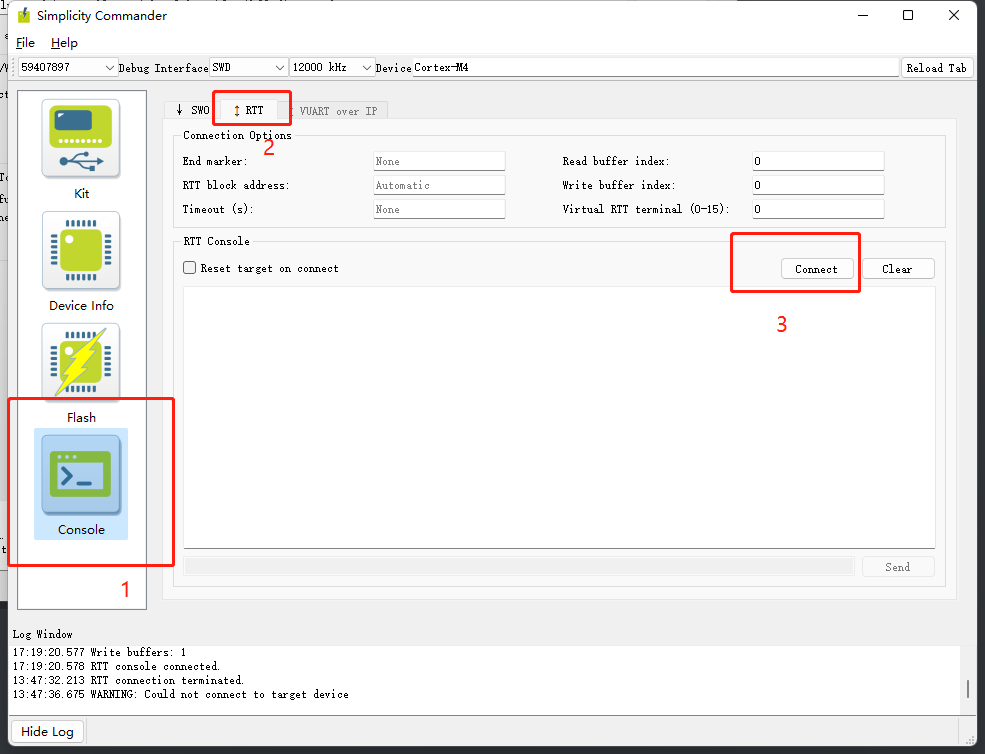

2. 日志系统（RTT）：按照图片所示的顺序，点击查看软件运行日志，获取调试信息。或可以启动运行 J-Link RTT Viewer 软件。



平台特性

Flash 分区

更多细节可参考文档 bg24_flash.md：vendor\bg24_ble\documents。

功能名称	具体内容	地址	大小	备注说明
bootloader （32 KB）	Bootloader	0x0800 0000-0x0800 7FFF	32 KB	Boot 区域
应用固件区 （496 KB）	Application_Firmware	0x0800 8000-0x0808 3FFF	496 KB	应用代码区域
升级区域 （392 KB）	OTA Backup	0x0808 4000-0x0808 7FFF	16 KB	差分还原备份区
	OTA Patch (Firmware)	0x0808 8000-0x080D FFFF	352 KB	见下方注释一
	OTA Manage Info	0x080E 0000-0x080E 3FFF	16 KB	OTA 管理信息
	OTA BreakPoint Info	0x080E 4000-0x080E 5FFF	8 KB	断点续传信息
保留区域 1 （24 KB）	Reserved1 Data	0x080E 6000-0x080E BFFF	24 KB	保留区域 1
大数据区域 （16 KB）	Bulk Data	0x080E C000-0x080E FFFF	16 KB	大数据保存区域
授权信息 （32 KB）	Auth Data	0x080F 0000-0x080F 7FFF	32 KB	见下方注释二
NVM3 区域 （24 KB）	Bluetooth Core Nvm3	0x080F 8000-0x080F EFFF	24 KB	原厂协议栈保存区域
保留区域 2 （8 KB）	Reserved2 Data	0x080F F000-0x080F FFFF	8 KB	保留区域 2

功耗

测试方法

1. 将板子所有外接引线全部拆除，仅保留与上位机通信串口。可用 USB 转 TTL 工具接板子的串口，USB 串口的 TX 接 PD02，USB 串口的 RX 接 PD03。

2. 将带有供电能力的电流表接入，供电电压 3.3 V。其中电源正极接板子 VCC，电源负极接板子 GND。

3. 通过上位机 功耗管理，即可测试不同模式的功耗数据。



功耗数据

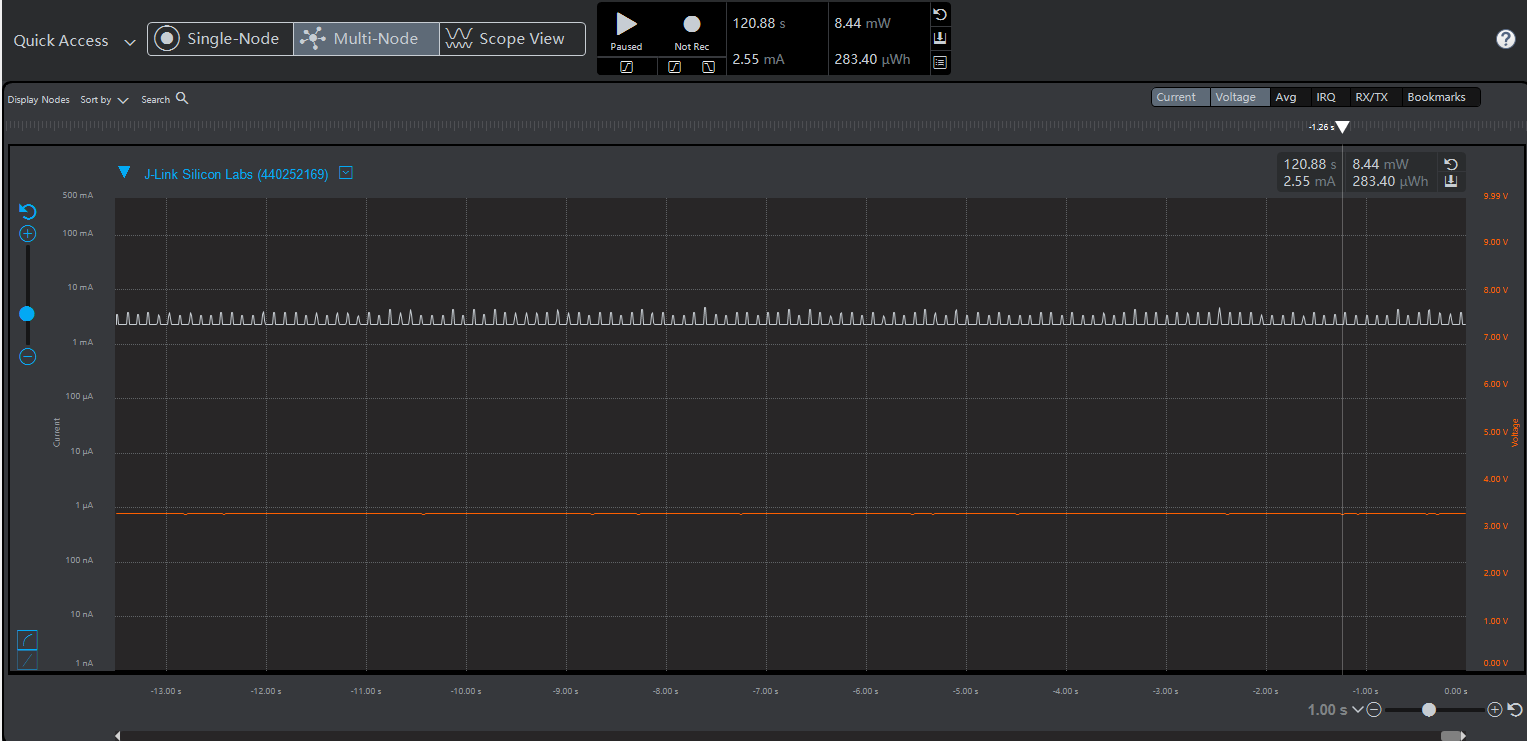

• 100 ms 广播，常规功耗为 2.5 mA 左右

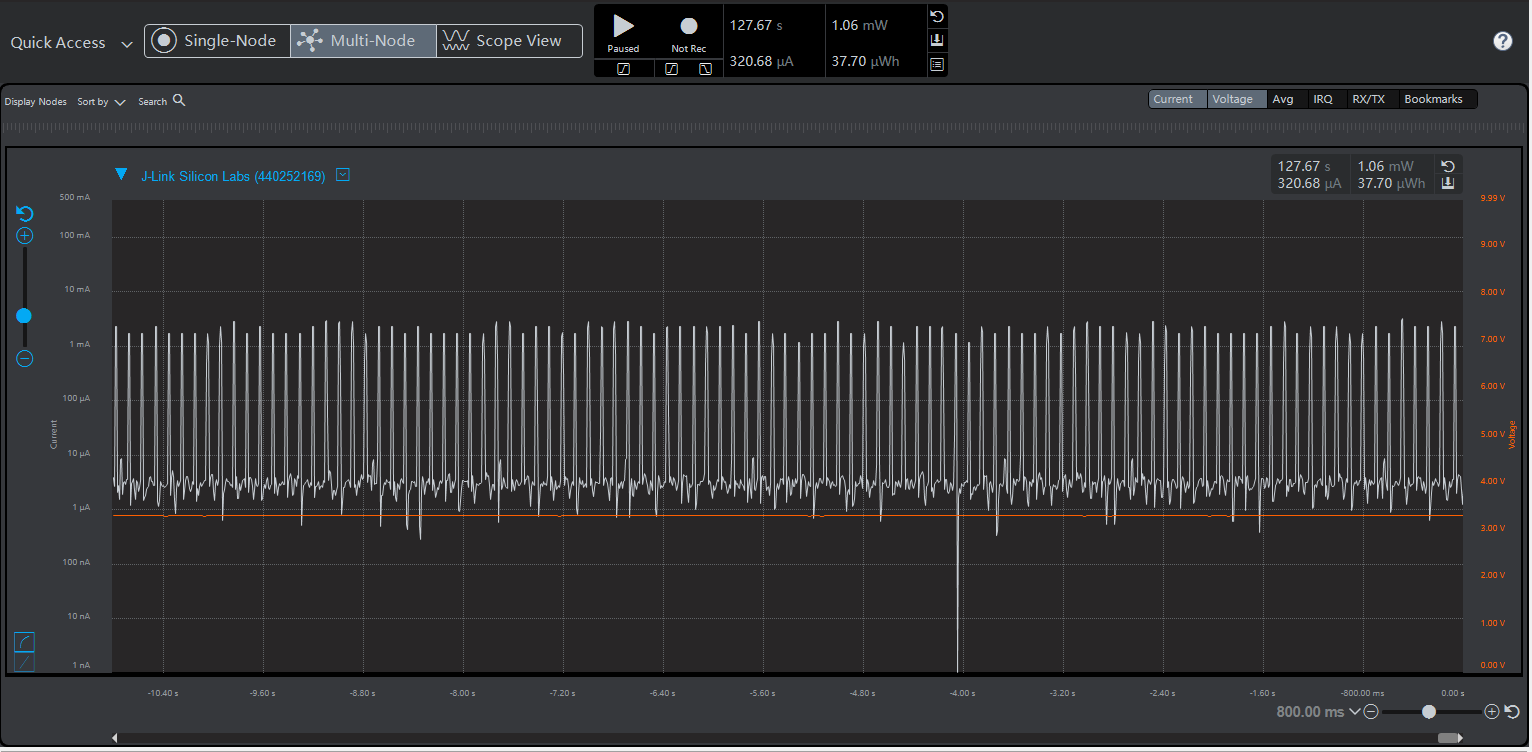

• 100 ms 低功耗广播，EM2 功耗约为 320 uA。



• 默认 1 秒带广播，功耗约为 35 uA 左右。

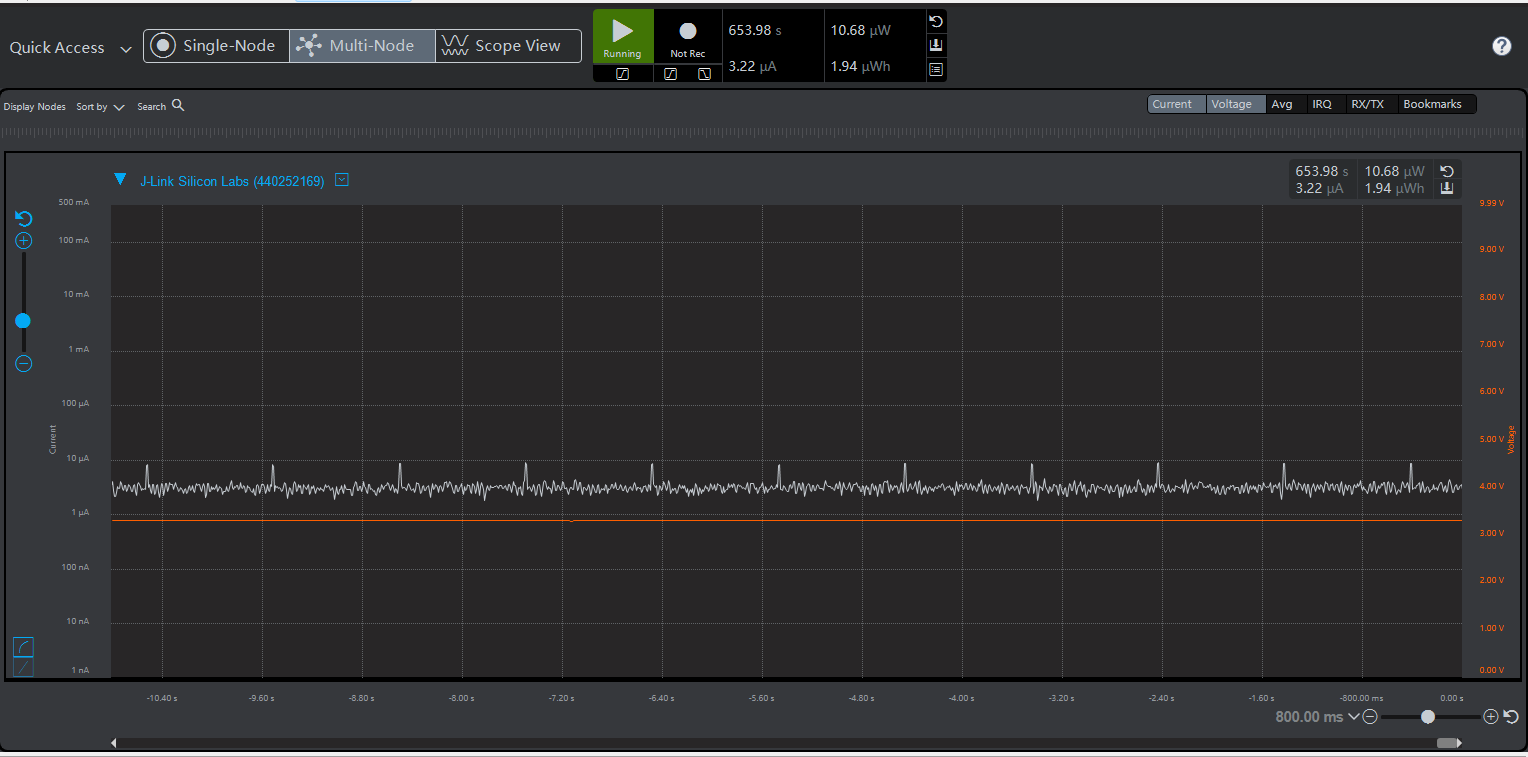

• 默认不带广播，EM2 功耗约为 3.2 uA 左右。关闭所有外设，关闭广播，RTC 保持，支持 GPIO 唤醒，RAM 数据保持。
