固件烧录

本文介绍如何将固件烧录至 CR3L 模组。

涂鸦工具烧录授权

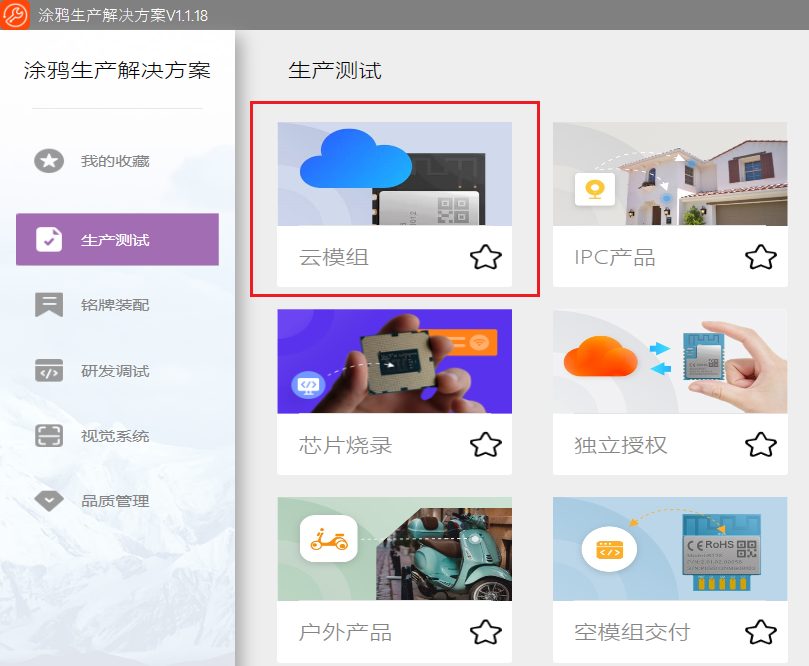

1. 在 涂鸦生产解决方案 工具 > 生产测试 下，找到 云模组 工具并打开。

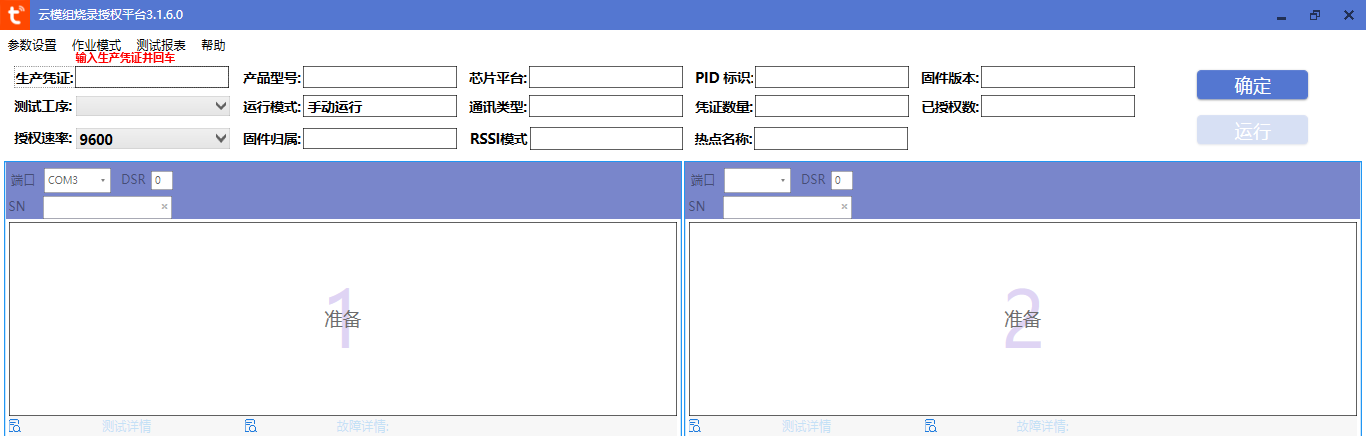

2. 输入生产凭证，按回车键确定运行。



原厂工具烧录

烧录相关引脚：

接线

• A0：可以接按键，或者在烧录的时候手动接高电平。
• A1：接 GND。
• L_TX 接到高速串口（蓝色）的 Rx，L_RX 接到高速串口的 Tx。如果用原厂工具烧录，必须使用蓝色的高速串口。

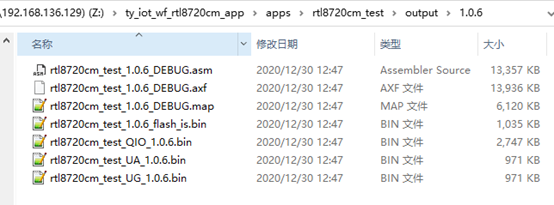

output 文件说明

• 带 DEBUG 后缀的文件是调试文件。可用 axf 文件进行 Crash 前的路径定位。
• 带 flash_is 后缀的固件内容包含了 bootloader+ota1(tuya)。日常调试，可以直接用原厂工具烧录该固件。
• QIO 固件内容包含了 （bootloader+mp(RF校准)+ota2(tuya)）。该固件也可用原厂工具烧录。
• UA 固件：用来上传到后台的用户区固件，该固件不带 bootloader，无法用原厂工具烧录。但是用涂鸦上位机烧录时，上位机软件拉取的就是该固件。
• UG 固件：用来上传到后台的升级区固件，该固件不带 bootloader，无法用原厂工具烧录。但是模组远程 OTA 时，模组拉取的就是该固件。

目前对于这个模组来说，UA/UG 固件是同一个固件。

下载流程

1. 按照上文的方式接线后，打开原厂烧录口。
2. 模组进入下载模式（A_0 接高同时 Rx 接高）。
3. 看见日志口有以下打印，则表示模块已经进入下载模式。此时关闭日志端口，因为日志口和原厂烧录口是同一个。

4. 打开原厂烧录工具按图片设置下载（原厂烧录工具在 vendor/rtl8720cf_ameba/rtl8720cf-os/tools/AmebaZII_PGTool_v1.2.39.exe 获取）。
   1. 选择固件，选择 output 文件夹中带 flash_is 后缀的固件或者 QIO 固件（每次编译后都要重新选择一下固件，否则 SHA256 不会重新计算）。
   2. 将 Keep System Data 去勾选，保证每次都是从 OTA1 区启动。
   3. 选择串口端口号（高速串口调试助手所占用的端口）。
   4. Flash PIN 选择为 A7_A12。
   5. 单击 Download 来下载。

平台 OTA

平台 OTA 升级步骤如下：

1. 按照 固件管理，将固件上传至 涂鸦开发者平台。
2. 按照 固件升级，配置固件版本。
3. 通过 App 触发升级。
