固件烧录

本文介绍如何将固件烧录至 WR11-G-IPEX 模组。

涂鸦工具烧录

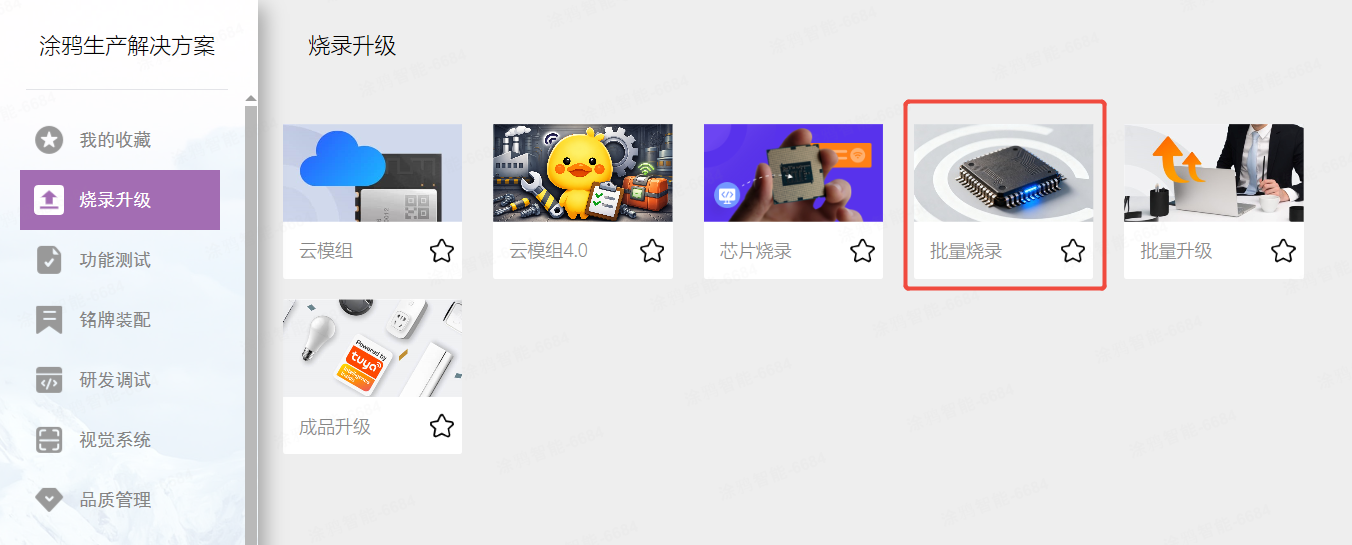

1. 在 涂鸦生产解决方案 工具 > 烧录升级 下，找到 批量烧录 工具并打开。



2. 烧录时引脚连接。

   • 串口 TX > LOG_RX
   • 串口 RX > LOG_TX

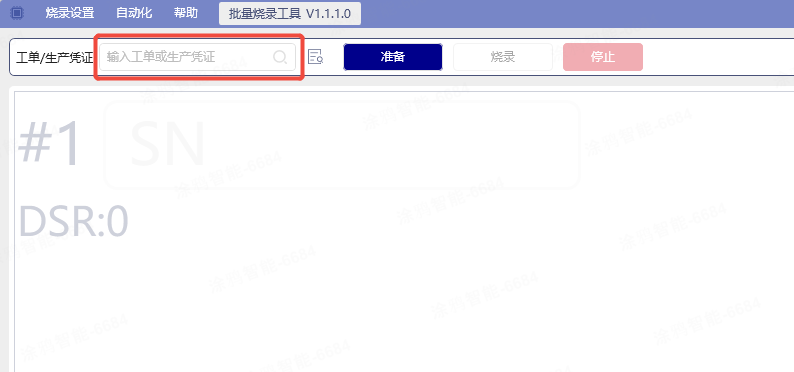

3. 输入生产凭证，按回车键确认。

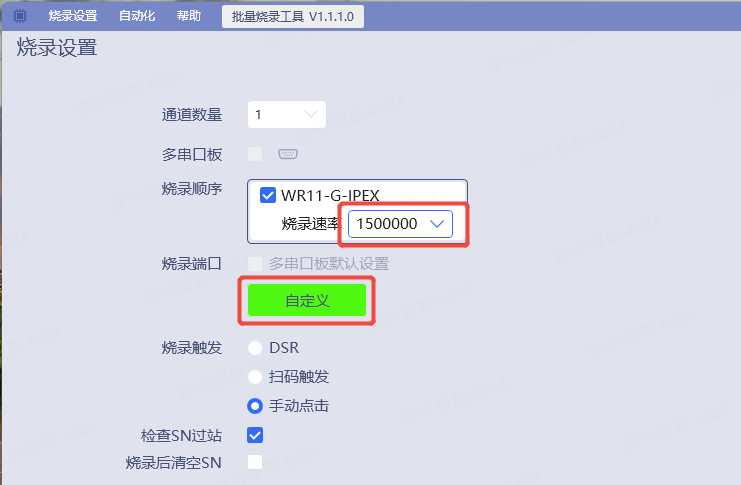

4. 配置烧录串口和波特率（1500000）。

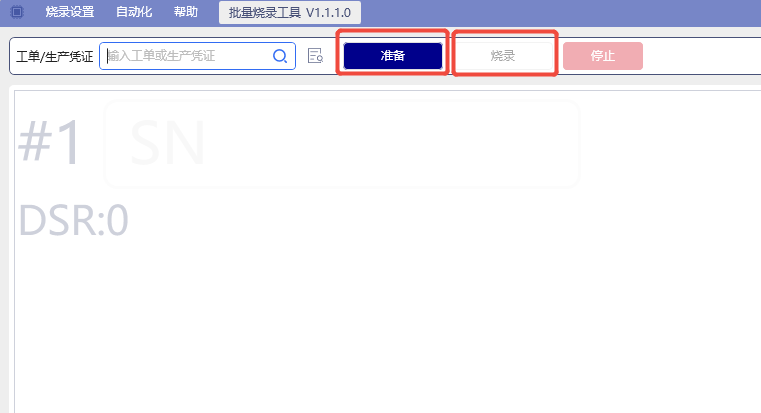

5. 单击准备，再单击烧录，然后给设备上电。



烧录后固件切换

烧录完成后需要从 MP 固件切换到应用固件。

1. 打开 SecureCRT 或其他串口软件，配置正确的串口和波特率（同烧录波特率）。

2. 给设备上电；出现日志后输入内容（AT + OTACLEAR）并回车，出现红色框内提示说明执行成功。



3. 重新给设备上电。

原厂工具烧录

烧录相关引脚

接线

引脚连接同涂鸦工具烧录。

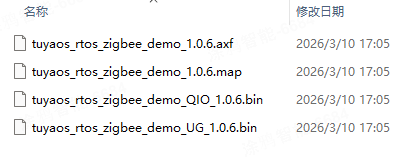

output 文件说明

• axf 文件是调试文件，可用于 Crash 前的路径定位。
• QIO 固件内容包含了 （bootloader+mp(RF校准)+ota2(tuya)）。该固件也可用原厂工具烧录。
• UG 固件：用来上传到后台的升级区固件，该固件不带 bootloader，无法用原厂工具烧录。但是模组远程 OTA 时，模组拉取的就是该固件。

下载流程

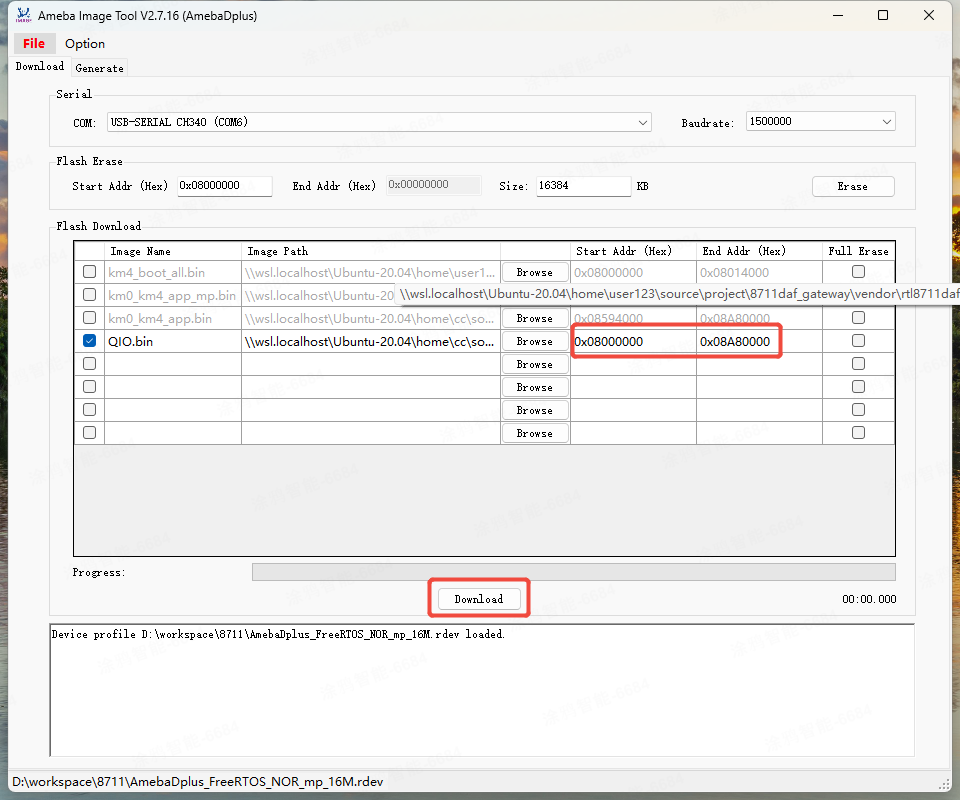

全固件下载

原厂工具路径：/vendor/rtl8711daf/rtl8711daf_os/tools/ameba/ImageTool/AmebaImageTool.exe

1. 按照上文的方式接线后，打开原厂烧录口。

2. 打开原厂烧录工具按图片设置下载。

3. 选择固件，选择 output 文件夹中 QIO 固件（每次编译后都要重新选择一下固件，否则 SHA256 不会重新计算）。

4. 配置正确的烧录串口和波特率。

5. 输入烧录起始和终止地址。

6. 单击 Download 来下载。

7. 下载完成后切换固件（参考上文）。

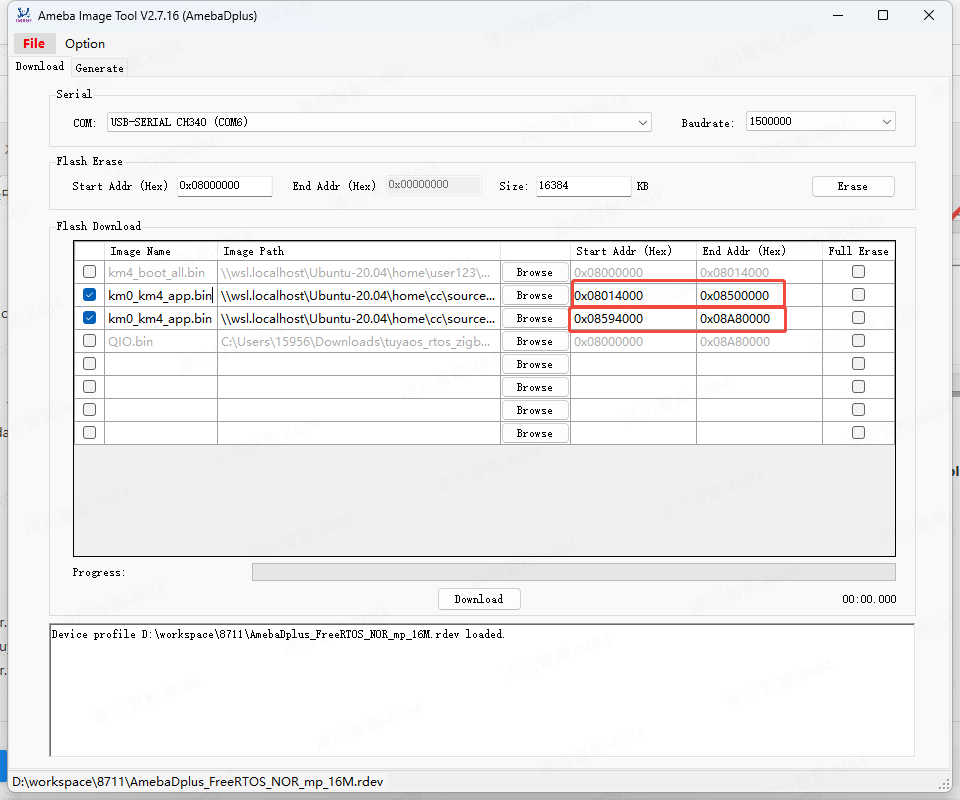

调试固件下载

本地调试时无需每次都全固件烧录，可以仅烧录应用固件。

1. 调试固件路径：vendor/rtl8711daf/rtl8711daf_os/amebadplus_gcc_project

2. 选择调试固件 km0_km4_app.bin（每次编译后都要重新选择一下固件）。

3. 配置正确的烧录串口和波特率。

4. 分别输入烧录起始和终止地址。

5. 单击 Download 来下载。

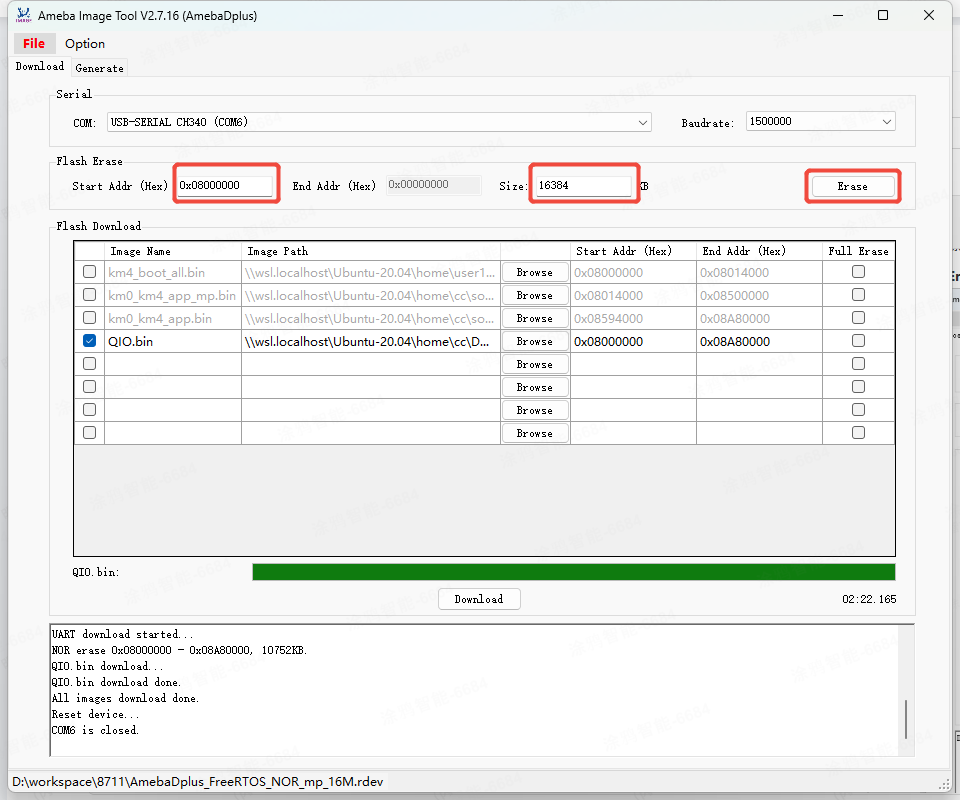

全片擦除

1. 配置正确的烧录串口和波特率。

2. 配置擦除起始地址和擦除区域大小。

3. 单击 Erase 擦除。



平台 OTA

平台 OTA 升级步骤如下：

1. 按照 固件管理，将固件上传至 涂鸦开发者平台。
2. 按照 固件升级，配置固件版本。
3. 通过 app 触发升级。
