zigbee开关免开发类产测操作指引

目的

测试模块Zigbee功能及模块与控制板的通讯能力，对插座进行电量校准。

范围

适用范围：zigbee开关免开发

产测准备

产测夹具设备准备

运行库：保证系统已安装.Net Framework 4.0 版本运行库（一般情况下系统自带相关库）

产测流程操作说明

PCBA测试工具准备

（1） 准备好待测板对应的测架一台（含电压表），注：电压表用独立电源供电（隔离的开关电源）

（2）下压测架，观察电压是否正常

产测环境准备

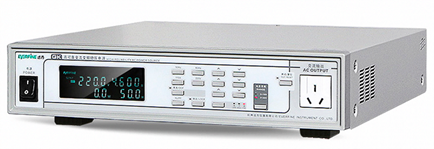

（1） 交流稳压电源：1台（可调电压220V & 120V，可查看输出功率）
接到控制板的输入火线LIN和输入零线N上。

Zigbee信标

1、 产测信标调至BC模式，信道选择11，POW选择11以上
2、 将信标插入电脑USB接口，确保信标能正常供电

注意

1、 dongle产测信标切换到主动发送模式
2、 测试设备与信标距离1米范围内
3、 测试设备处于产测模式
