涂鸦开发板产测说明
更新时间：2022-10-26 07:01:49下载pdf
产测准备
需要有 1 个名称为”tuya_mdev_test”的路由器
Wi-Fi 功能测试
等待 Wi-Fi 配网指示灯亮起(长亮或快闪或慢闪都可)

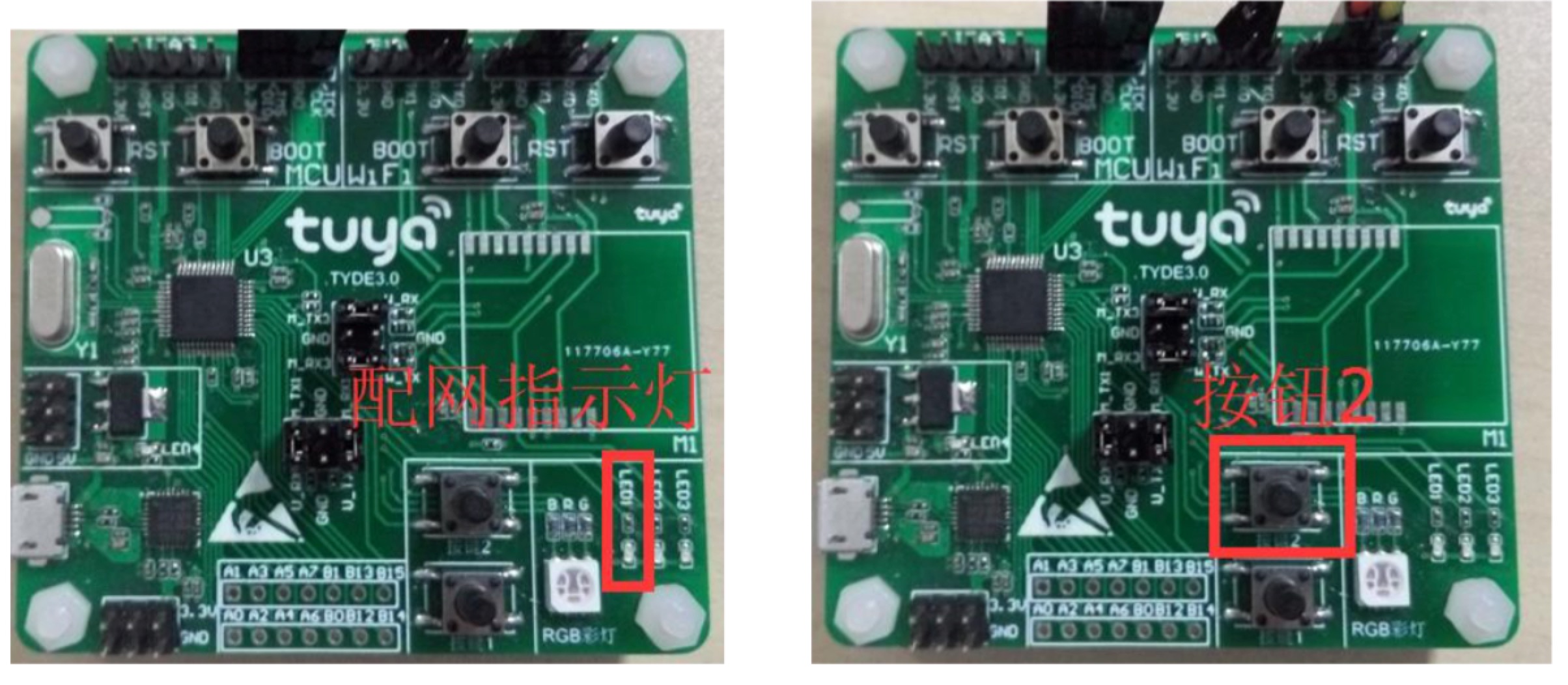

图 1. 配网指示灯和按键 2
按键 2 长按 3 秒,此时 RGB-LED 依次显示红/绿/蓝/白 色,进入 Wi-Fi 功能测试;约 3-5 秒后,Wi-Fi 功能测试完 成.RGB-LED 显示 Wi-Fi 功能测试结果如下:
| 指示灯颜色 | 结果 |
|---|---|
| 蓝色 | 正常 |
| 红色 | 路由 tuya_mdev_test 不存在/Wi-Fi 模块离 路由器过远/Wi-Fi 模块有问题 |
| 绿色 | Wi-Fi 模块未授权 |
| 不亮 | MCU 与 Wi-Fi 通讯失败 |
如 RGB-LED 指示灯显示”蓝色”,进入下一步
注：如果你用的是老版本的开发板，指示灯显示“绿色”，进入下一步
按键 1 测试
短按按键 1,RGB-LED 显示白色,
再次短按按键 1,RGB-LED 关闭

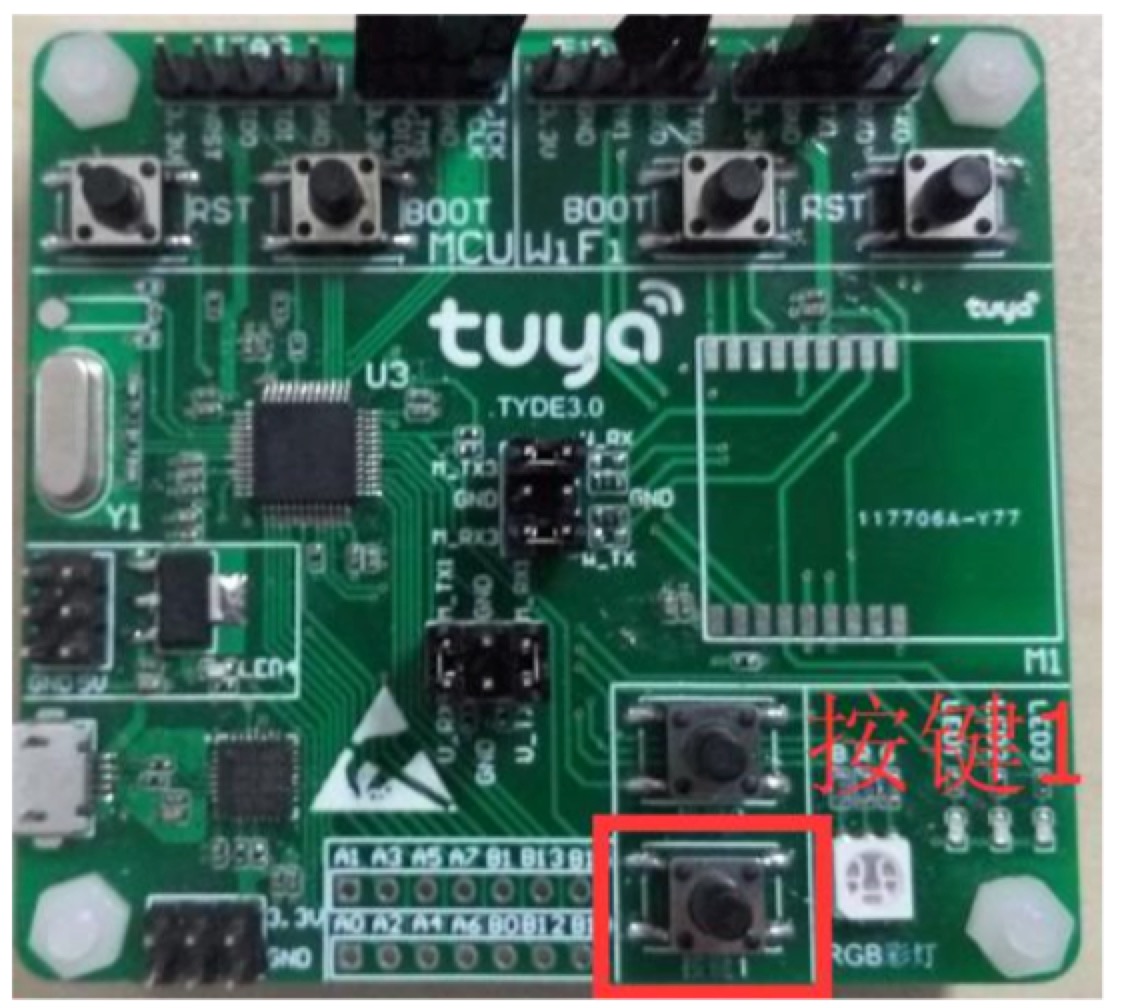

图 2. 按键 1
恭喜您!!!开发板产测完成!
