涂鸦开发板 3.0 原理图
更新时间：2022-10-26 07:01:49下载pdf

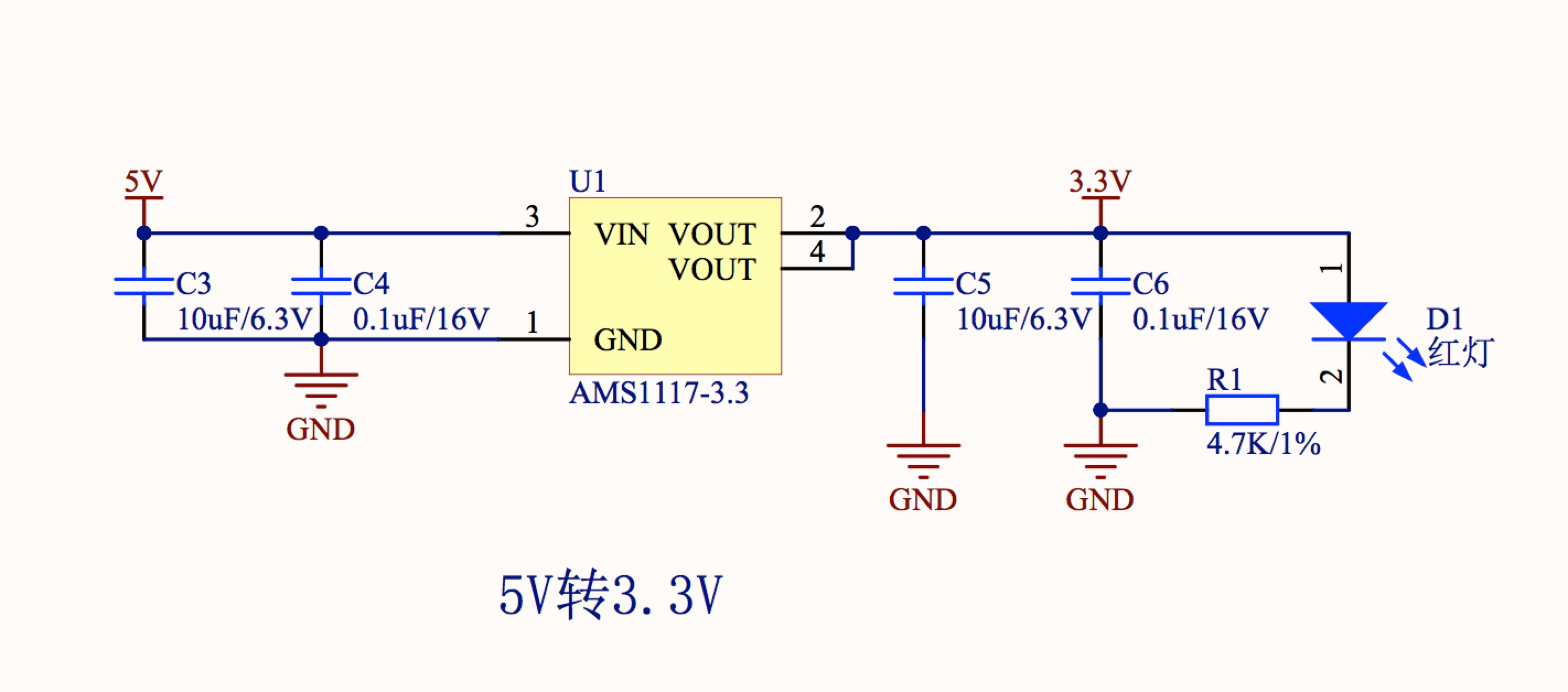

5V 转 3.3V
图 1 5V 转 3.3V

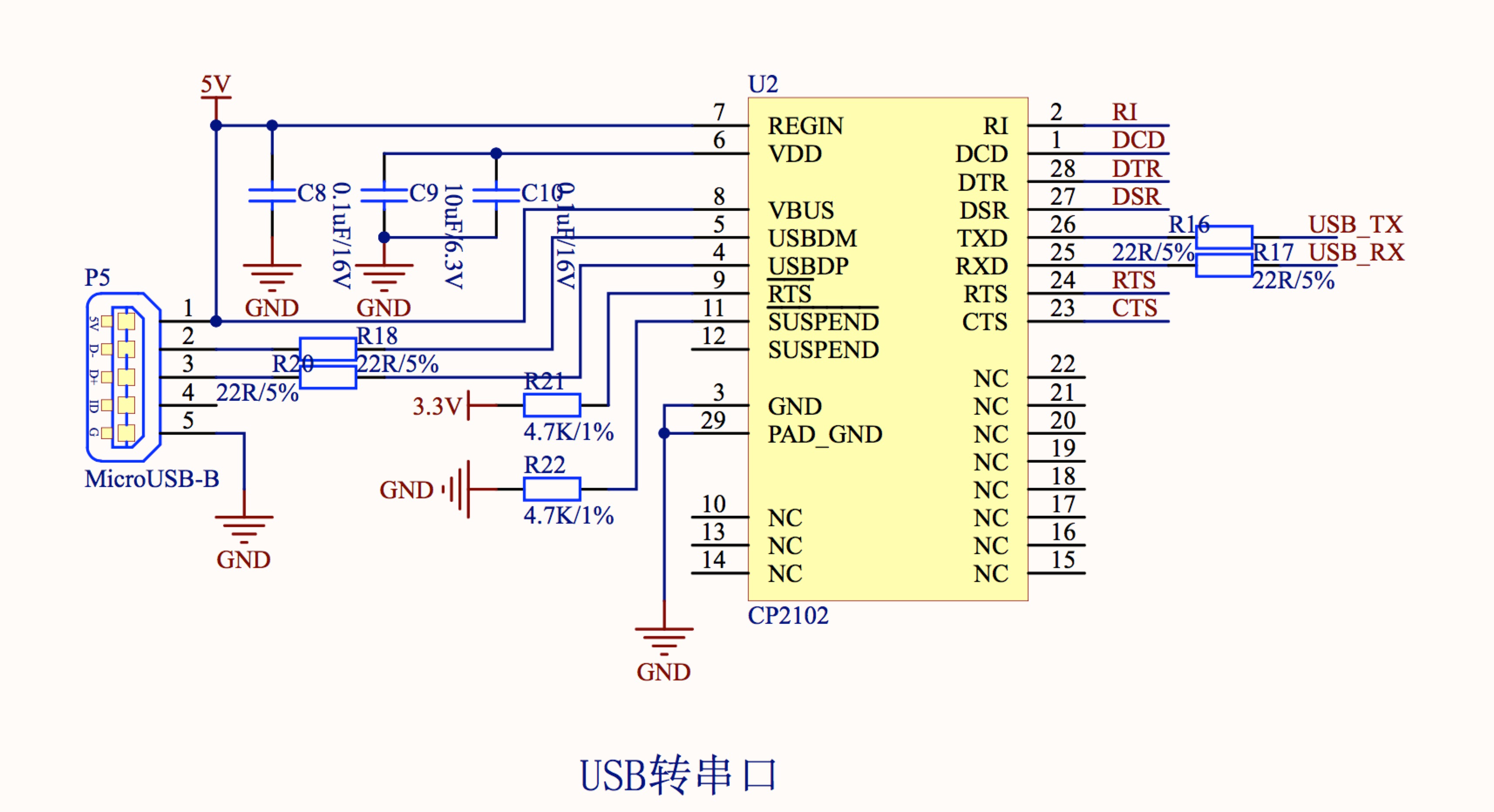

USB 转串口
图 2 USB 转串口

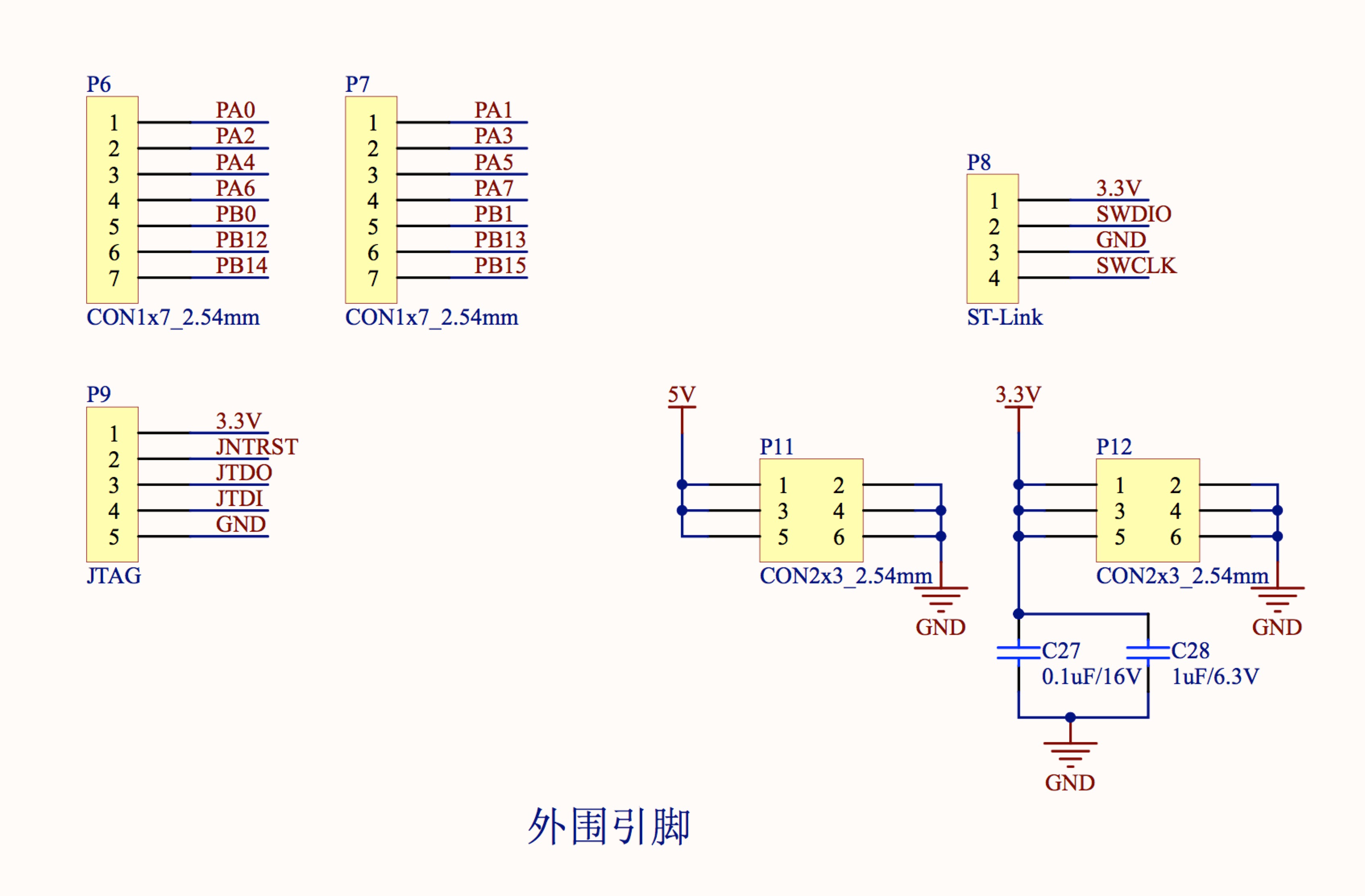

外围引脚
图 3 外围引脚

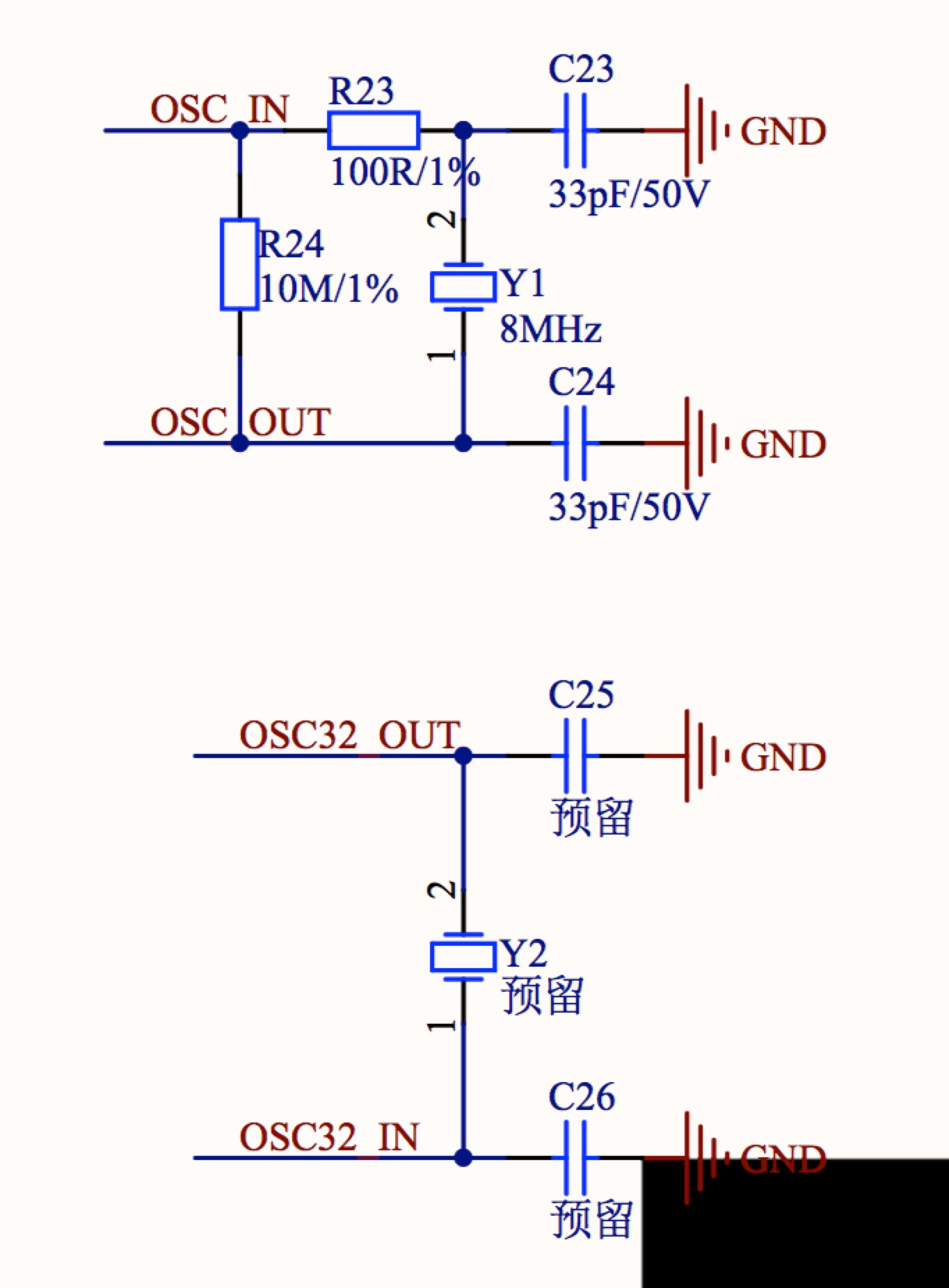

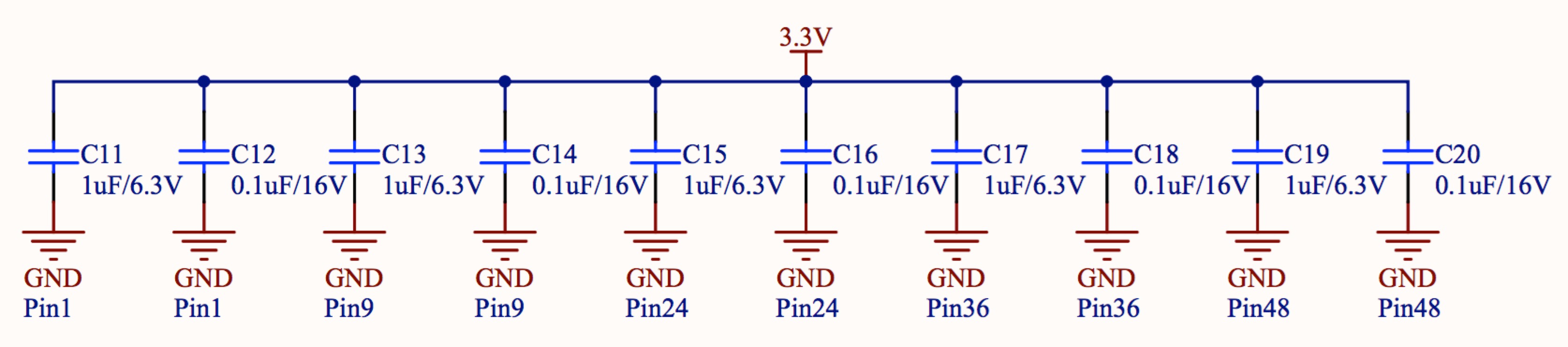

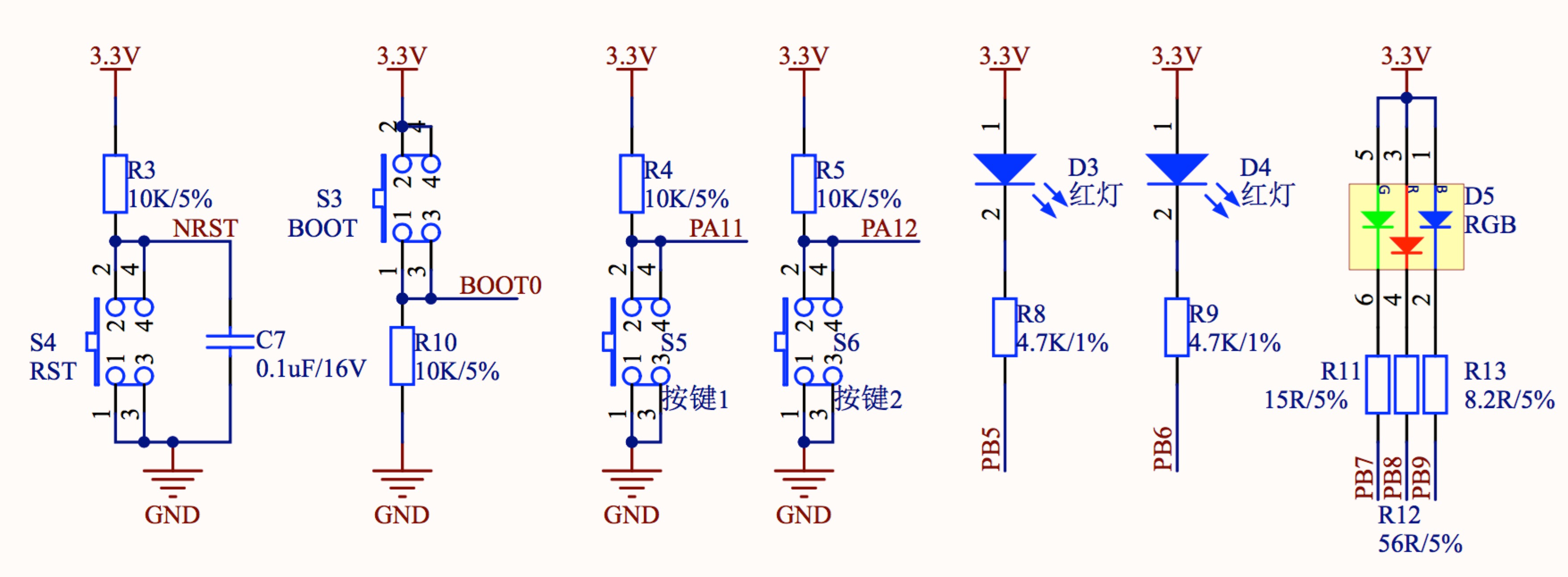

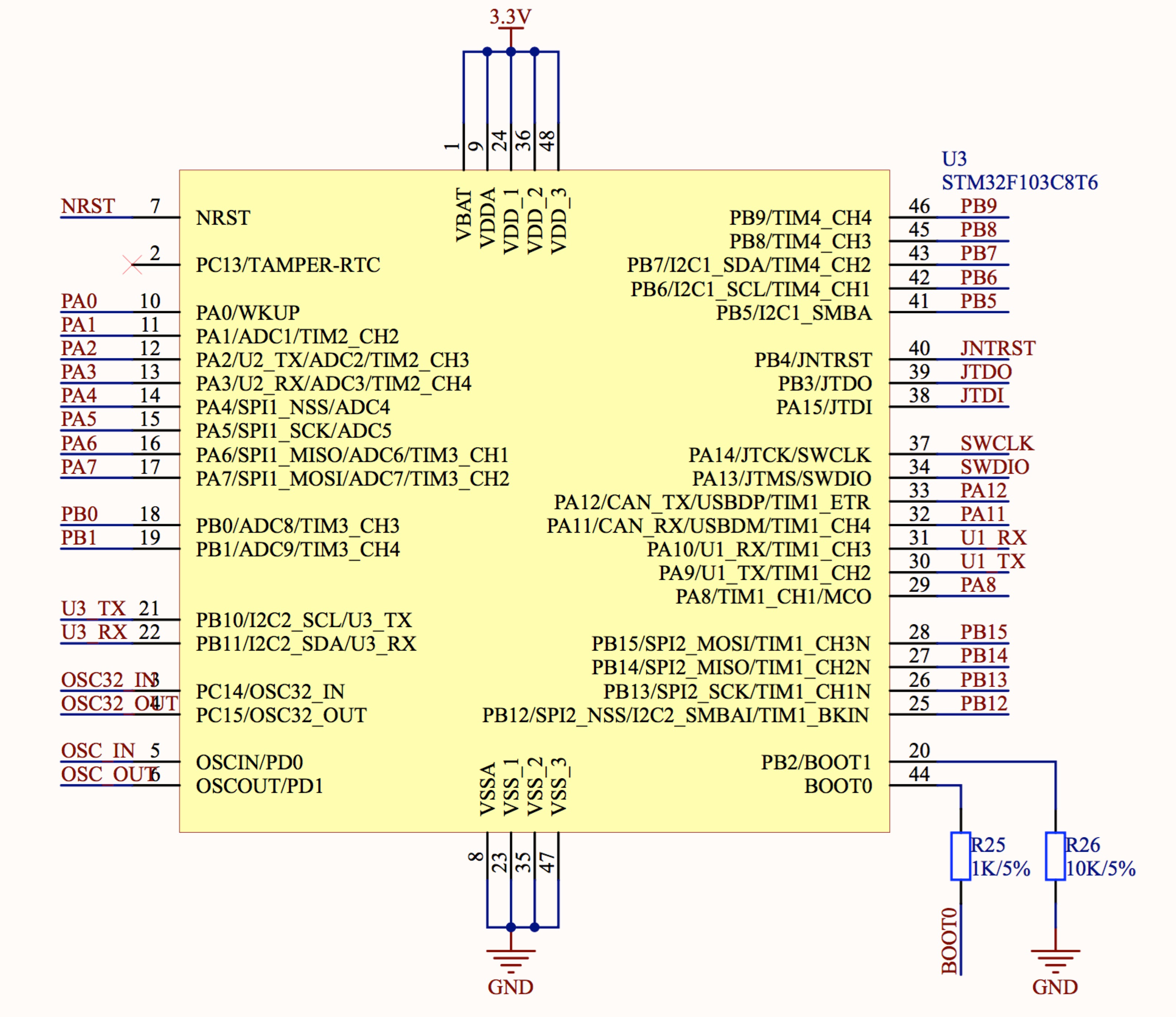

MCU 部分
图 4-8 MCU 部分

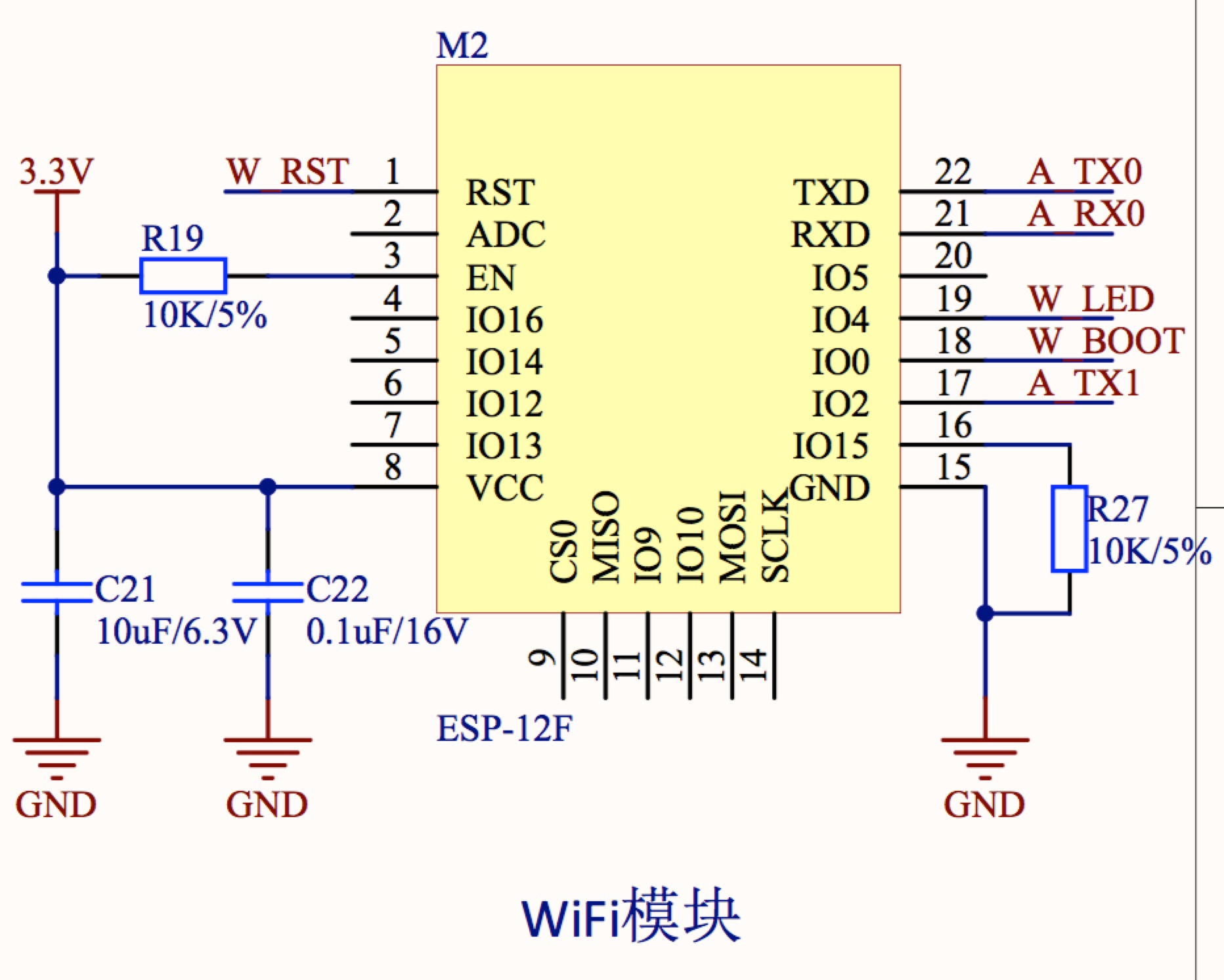

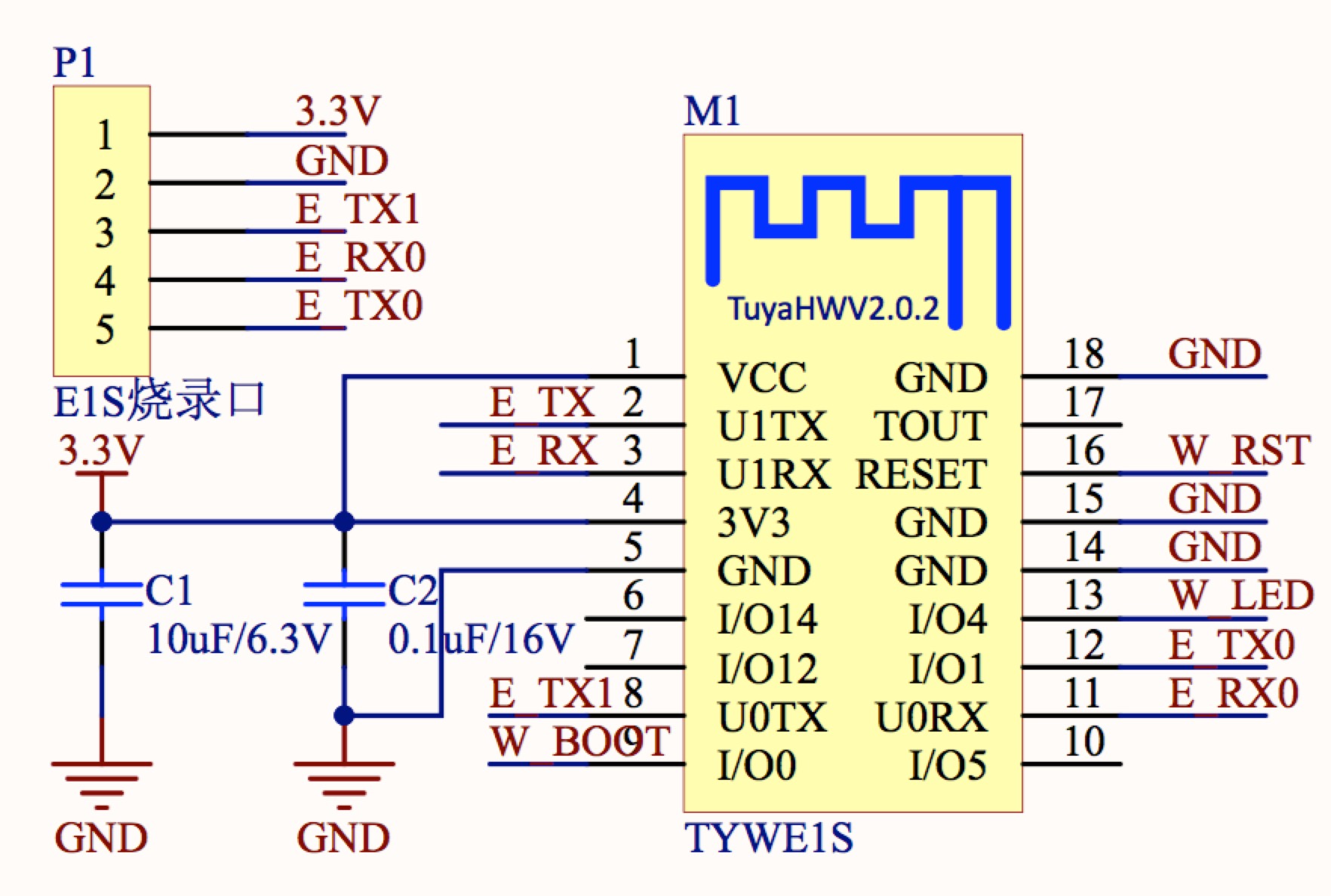

Wi-Fi 模块
图 9-11 Wi-Fi 模块
