串口协议

涂鸦 Zigbee 串口通信模组（以下简称模组），适用于采用 MCU + Zigbee 模组方案的产品。这类产品通常由 MCU 处理产品本身的逻辑，搭配 Zigbee 模组实现无线通信。MCU 与 模组之间通过串口（UART）通信。模组的主要功能有：

• Zigbee 网络管理：例如设备配网、离网、本地群组和本地场景。

• Zigbee 网关通信：设备与网关通信，从而实现设备与涂鸦云的数据交互（仅支持涂鸦 DP 协议）。

• Zigbee 设备通信：子设备之间通信，支持涂鸦 DP 协议和部分 Zigbee 3.0 标准协议。

• MCU OTA：可通过 Zigbee 模组接收 MCU 的 OTA 文件，完成 MCU 端的 OTA 升级。

串口协议不断地完善迭代，例如新增命令字，优化命令交互时序等。本协议尽量做到向前兼容，但是无法保障部分低版本或非长期维护的通用对接模组端固件的协议一致性。

硬件连接

Zigbee 模组与 MCU 硬件连接如下图所示。

• 对于标准功耗设备，只需要连接 UART TX 和 UART RX 两个管脚。
• 对于低功耗设备，还需要额外连接两个唤醒管脚，分别用于 Zigbee 模组和 MCU 唤醒对方，让对方做好接收串口数据的准备。

串口通信参数

• 波特率：9600/115200 bps
• 数据位：8
• 奇偶校验：无
• 停止位：1
• 数据流控：无
• 供电电压：Zigbee 模组和 MCU 主控均采用 DC 3.3V

下表列出了部分 Zigbee 模组对应的串口管脚和唤醒管脚。固件不同，可能会有所差异，请以实际为准。

模组型号	模组 TX	模组 RX	唤醒 MCU	唤醒模组
ZS3L	PA5	PA6	PC1	PA3
TYZS3	PA0	PA1	PF5	PA2
TYZS5	PA0	PA1	PA4	PA3
ZTU	PB1	PB7	PB4	PB5/PD2
ZT5	PB1	PB7	PB4	PB5/PD2
TYZS5	PB1	PB7	PB4	PB5/PD2

低功耗唤醒

低功耗设备在进入睡眠模式后，可能无法接收串口数据。因此，Zigbee 模组和 MCU 在主动向对方发送串口数据之前，应先将对方唤醒，待本次串口数据全部发送完毕后，通知对方进入睡眠模式。

电平唤醒

通过拉低唤醒管脚电平唤醒对方，待对方被唤醒（退出睡眠模式）后再开始发送串口数据，本次数据发送完毕后再拉高唤醒管脚。当无数据发送时，唤醒管脚应保持高电平，如下图所示。

T0 是拉低唤醒管脚后的等待时间（待对方退出睡眠模式），T1 是单次唤醒对方的总时间。

脉冲唤醒

MCU 在唤醒管脚上发送一个低电平脉冲，以此来唤醒 Zigbee 模组，并开始串口数据发送。脉冲唤醒比电平唤醒能够节省更多的电量。

波特率自适应

Zigbee 模组支持两种串口波特率，分别是 9600 bps 和 115200 bps，MCU 可以采用这两种波特率中的任意一种。模组有波特率自适应机制，即在首次与 MCU 通讯时，模组会交替使用 9600 bps 和 115200 bps 波特率发送 查询产品信息 命令，MCU 在其中一个波特率下回复命令后，模组将该波特率保存，并持续生效。

串口帧格式说明

字段	中文	说明
Frame Head	帧头	固定为 0x55AA。该字段会被用于帧格式检查（进行数值的比较，而不是字符/字符串的比较）。
Version	版本号	串口通信协议版本，升级扩展用，本协议版本号为 0x02。该字段会被用于帧格式检查（进行数值的比较，而不是字符/字符串的比较）。
SEQ	序列号	传输数据序列号（sequence number），1 ~ 0xfff0 循环。下文用 xx xx 表示
Command ID	命令字	命令 ID。持续更新。该字段会被用于帧命令解析（进行数值的比较，而不是字符/字符串的比较）。
Data Length	数据长度	传输的有效数据长度
Data	数据	传输的有效数据。如果有效数据长度为 0，则帧不包含该字段
Checksum	校验和	用于数据校验。从帧头开始按字节求和，然后将计算结果对 256 求余。下文用 xx 表示

命令字索引（Command ID）

命令字	发送方	说明	强电版本	低功耗版本	场景版本
0x01	Z	查询产品信息	√	√	√
0x02	Z	模组网络状态通知	√	√	√
0x03	M	模组配网/复位	√	√	√
0x00	Z	解绑并清除数据通知	√	√	√
0x2B	M	配置唤醒等待时间	×	√	×
0x07	M	查询模组信息	√	√	√
0x20	M	查询模组网络状态	√	√	√
0x25	M	查询网关联网状态	√	√	×
0x26	M	配置 Zigbee 网络参数	√	√	×
0x04	Z	DP 消息接收	√	√	√
0x2A	Z	DP 消息接收（群控）	√	√	×
0x05	M	DP 消息应答	√	√	√
0x06	M	DP 主动上报（可触发联动）	√	√	√

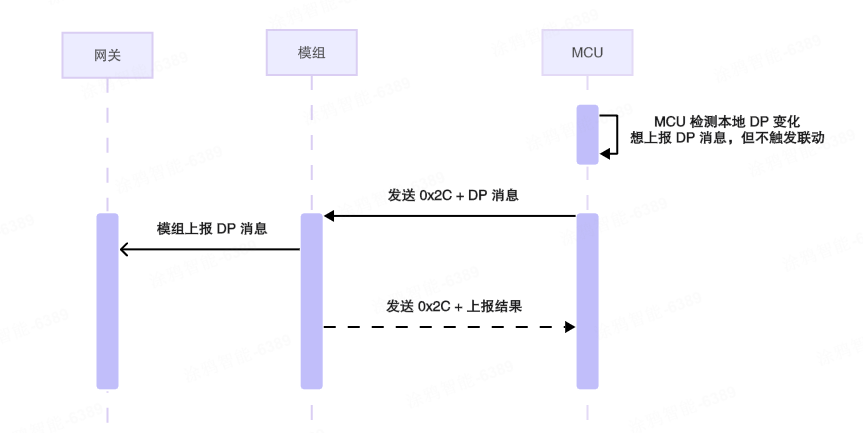

0x2C	M	DP 主动上报（不触发联动）	√	√	√

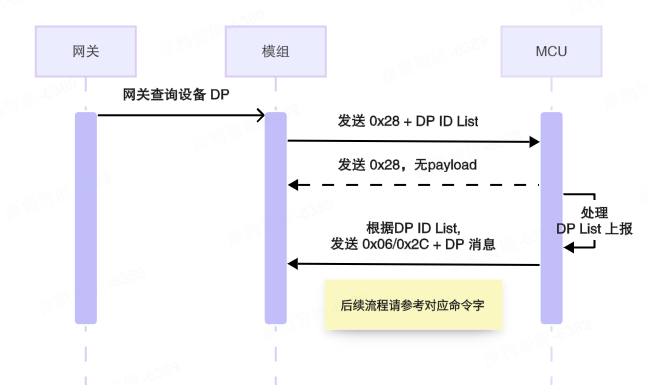

0x28	Z	DP 查询	√	√	√

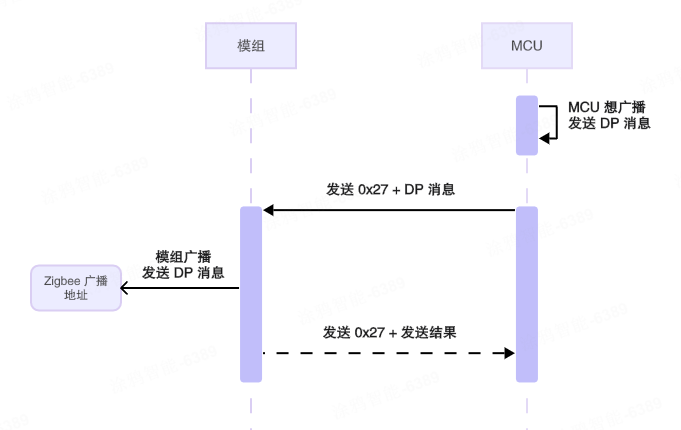

0x27	M	广播消息发送	√	√	√

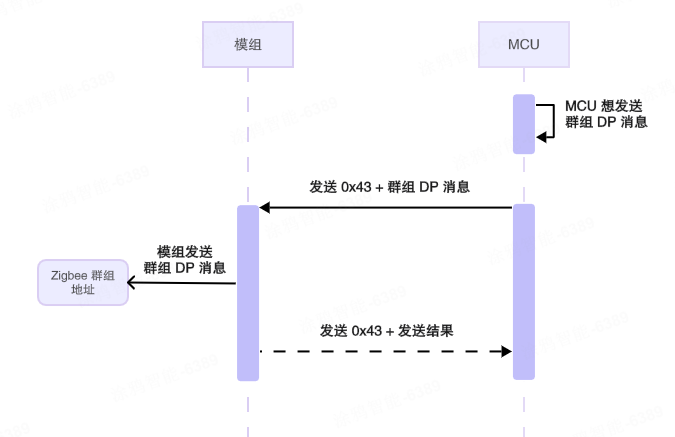

0x43	M	发送群组 DP 消息	×	×	√
0x42	M	发送群组标准命令	×	×	√
0x41	Z	场景配置	×	×	√
0x0A	M	场景触发	×	×	√
0x08	M	RF 产测	√	√	√

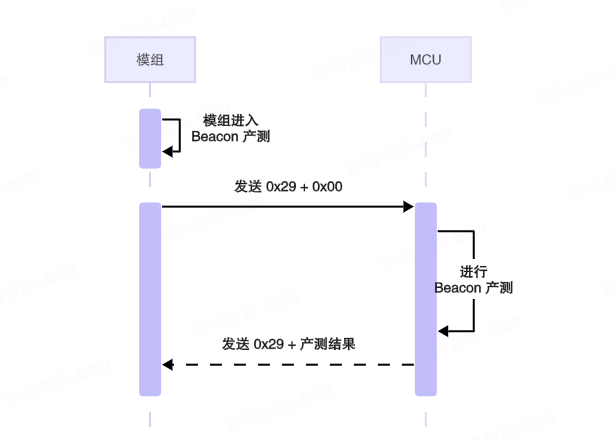

0x29	Z	信标产测通知	√	√	√
0x21	Z	Dongle 产测通知	√	√	√
0x22	M	Dongle 产测数据上报	√	√	√

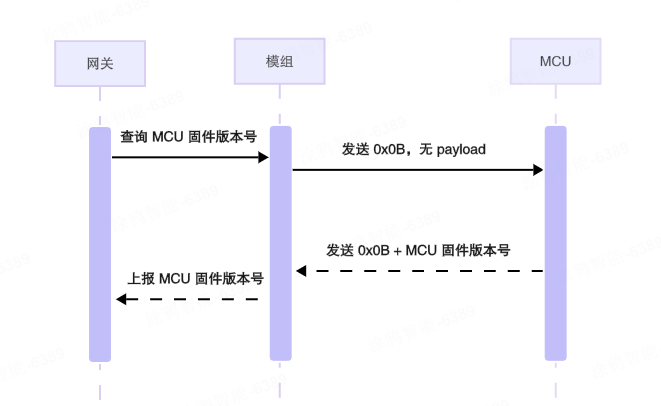

0x0B	Z	MCU 固件版本查询	√	√	√

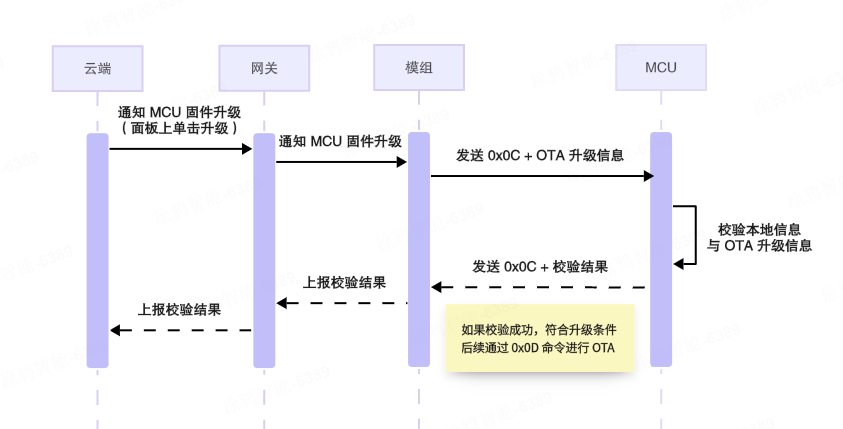

0x0C	Z	OTA 升级通知	√	√	√
0x0D	M	OTA 固件请求	√	√	√

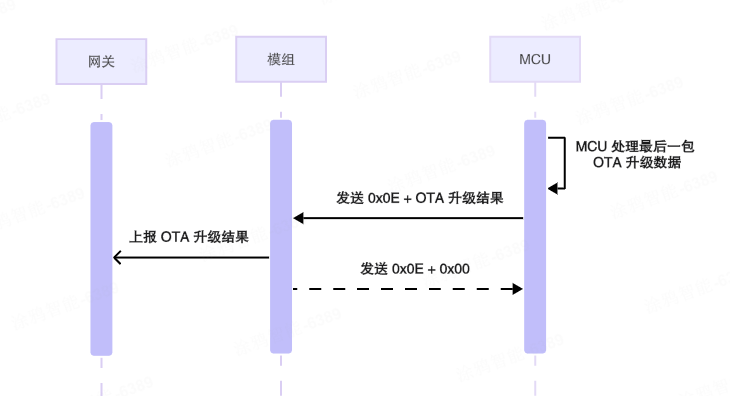

0x0E	M	OTA 升级结果上报	√	√	√
0x36	M	GPIO 配置	√	√	√

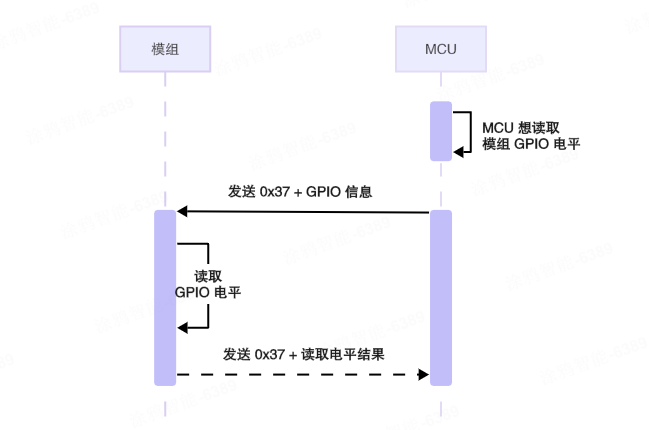

0x37	M	GPIO 电平读取	√	√	√
0x38	M	GPIO 输出控制	√	√	√
0x39	M	GPIO 中断通知	√	√	√

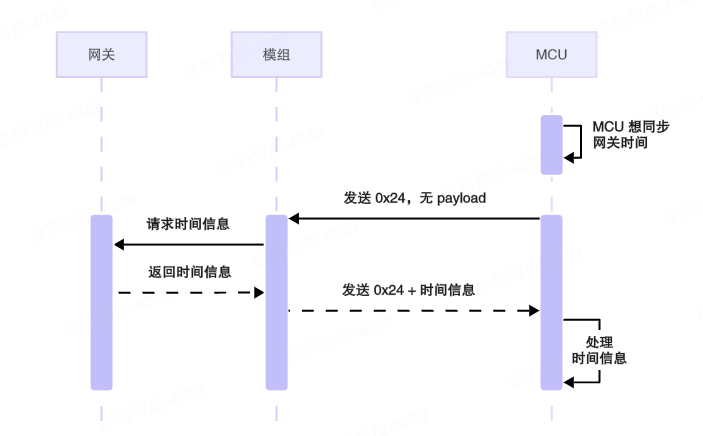

0x24	M	时间同步	√	√	√

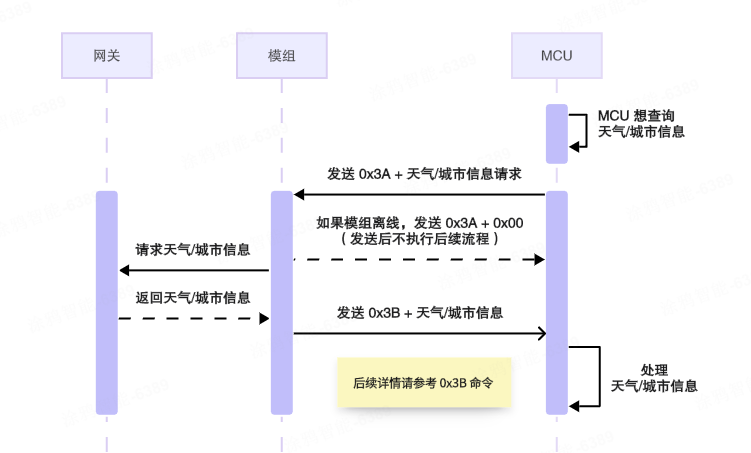

0x3A	M	天气信息查询	√	√	√

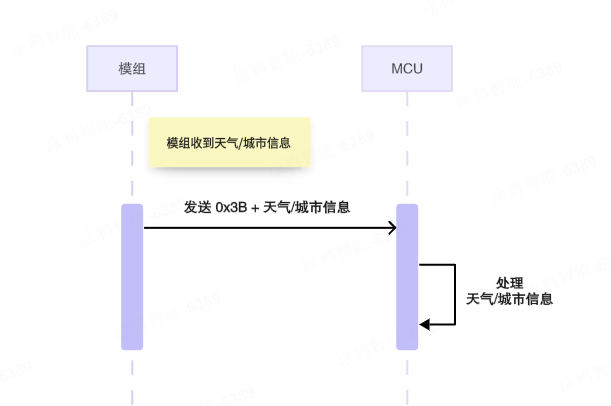

0x3B	Z	天气信息通知	√	√	√

配置类命令

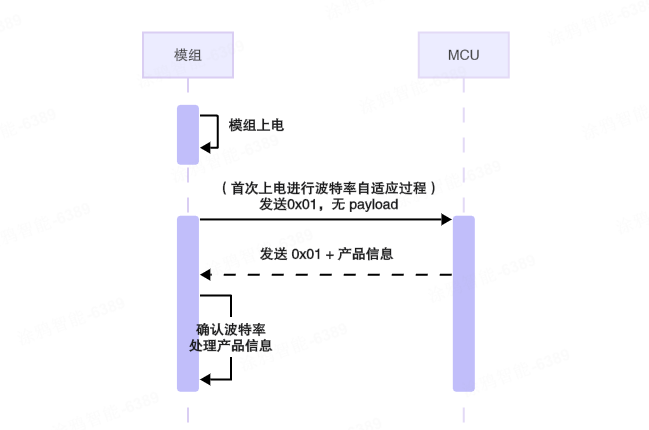

查询产品信息（0x01）

Zigbee 模组每次上电，都会主动发送此命令给 MCU。

MCU 需要先应答此命令，之后才能主动发送其它命令给模组。同时，此命令也用于 Zigbee 模组在出厂状态下，首次与 MCU 通信时确认 MCU 端的波特率。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x01
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 01 00 00 xx

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x01
数据长度	2	N
数据	1	产品信息，示例 {"p":"qbfogo0a","v":"1.0.0","g":1,"s":0}
校验和	1	xx

产品信息

是 JSON 格式的字符串，包含大括号 {}，大括号内部是 "key":"value" 或 "key":value 格式，下面是已支持的 key 和 value。

• p：必选。表示该产品在涂鸦开发者平台的 PID，例如上例中的 qbfogo0a。

• v：必选。表示 MCU 固件版本号，x.y.z 格式，其中 x：0 ~ 3，y：0 ~ 3，z：1 ~ 15，因此可表示的固件版本范围是：0.0.1 ~ 3.3.15。

• g：可选。此字段是一个标志位，用于表示 MCU 是否需要区分单播消息和组播（含广播）消息。模组收到组播消息后，只有 g 为 1 时，才会以 0x2A 命令 命令通知 MCU。否则，发送 0x04 命令。建议 MCU 端支持此字段。

• s：可选。此字段是一个标志位，用于表示该产品是否为场景开关。

示例：55 AA 02 xx xx 01 00 28
7b 22 70 22 3a 22 71 62 66 6f 67 6f 30 61 22 2c 22 76 22 3a 22 31 2e 30 2e 30 22 2c 22 67 22 3a 31 2c 22 73 22 3a 30 7d xx

本例中，产品信息 部分为：{"p":"qbfogo0a","v":"1.0.0","g":1,"s":0}。

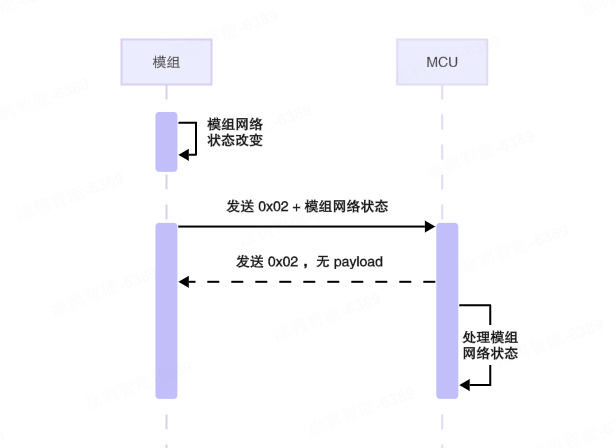

模组网络状态通知（0x02）

当网络状态发生改变，模组会主动发送此命令给 MCU。

网络状态是指 Zigbee 本地网络状态（非互联网连接状态），该状态不会因网关断电、父节点丢失等情况而变更。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x02
数据长度	2	0x0001
数据	1	模组网络状态
校验和	1	xx

模组网络状态

• 0x00：未入网，例如设备首次上电、设备配网失败、App 移除等。
• 0x01：已入网，表示设备已加入一个 Zigbee 网络。
• 0x02：网络异常，表示模组还没有准确收到来自 MCU 的 产品信息。
• 0x03：设备正在配网。

示例：55 AA 02 xx xx 02 00 01 01 xx 表示模组已入网

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x02
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 02 00 00 xx

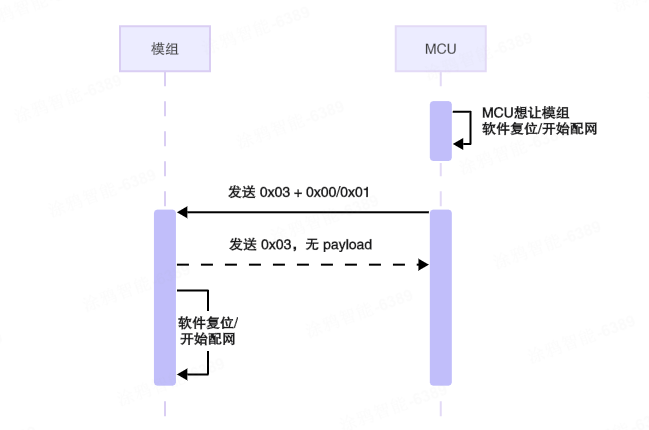

模组配网/复位（0x03）

MCU 可以主动发送此命令给模组，让模组软件复位或者开始配网。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x03
数据长度	2	0x0001
数据	1	0x00：模组软件复位 0x01：模组开始配网（先断开与网关的通信，再配网）
校验和	1	xx

示例：55 AA 02 xx xx 03 00 01 01 xx 模组开始配网

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x03
数据长度	2	0x0000
数据	1	无
校验和	1	xx

示例：55 AA 02 xx xx 03 00 00 xx

解绑并清除数据通知（0x00）

在 App 端将设备 解绑并清除数据 后，模组主动发送此命令给 MCU。

MCU 收到该通知后可清除本地数据，即恢复出厂设置。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x00
数据长度	2	0x0001
数据	1	0x01 默认值
校验和	1	xx

数据字段目前默认是 0x01，保留该字段将来用作拓展。

示例: 55 AA 02 xx xx 00 00 01 01 xx

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x00
数据长度	2	0x0001
数据	1	0x01 默认值
校验和	1	xx

示例: 55 AA 02 xx xx 00 00 01 01 xx

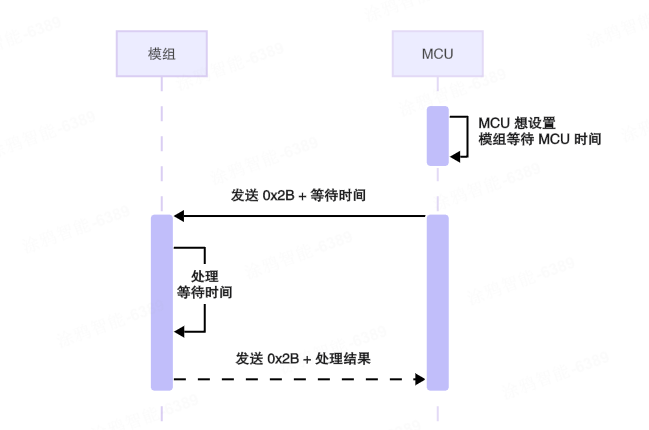

配置唤醒等待时间（0x2B）

该命令只适用于低功耗类设备。在模组需要主动发送数据给 MCU 时，会先拉低 MCU 唤醒管脚，并等待一个时间 T0 后再开始发送数据。不同 MCU 所需要的等待时间 T0 不同，MCU 在此等待时间内，做好接收串口数据的准备。

MCU 可以主动发送此命令给模组，配置等待时间 T0。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x2B
数据长度	2	0x0002
数据	2	单位 ms，默认值为 5ms，取值范围 3 ~ 300ms
校验和	1	xx

示例：55 AA 02 xx xx 2B 00 02 00 0A xx 配置唤醒等待时间为 10 ms

模组响应

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x2B
数据长度	2	0x0001
数据	1	0x00：失败 0x01：成功
校验和	1	xx

示例：55 AA 02 xx xx 2B 00 01 01 xx 配置成功

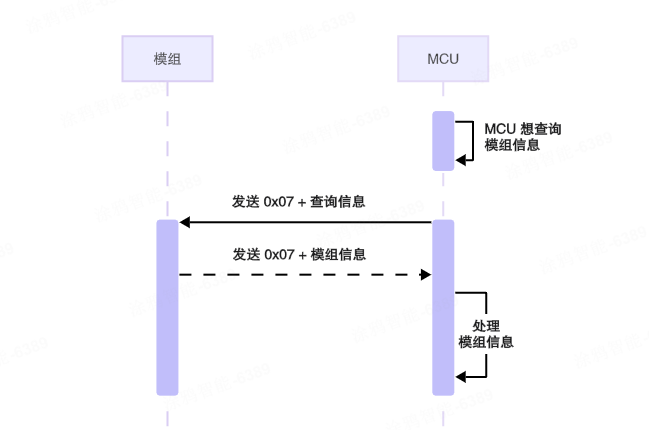

查询模组信息 (0x07)

MCU 可以主动发送此命令给模组，查询模组的固件版本号、授权信息、MAC 地址。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x07
数据长度	2	N
数据	N	请求模组信息 ID，可请求一个或者多个
校验和	1	xx

模组信息 ID

模组信息 ID	描述
0x01	模组固件版本号
0x02	模组授权信息
0x03	模组 MAC 地址

示例 1：55 AA 02 xx xx 07 00 01 01 xx 表示请求模组固件版本号。

示例 2：55 AA 02 xx xx 07 00 02 01 03 xx 表示请求模组固件版本号、模组 MAC 地址。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x07
数据长度	2	N
数据	N	按照请求顺序，返回模组信息数据
校验和	1	xx

模组信息数据

字段	长度	说明
Type	1	类型，当前支持 1、2 和 3
Data	1/8	当 type 为 1 或者 2 时，数据字段 1 个字节 当 type 为 3 时，数据字段 8 字节

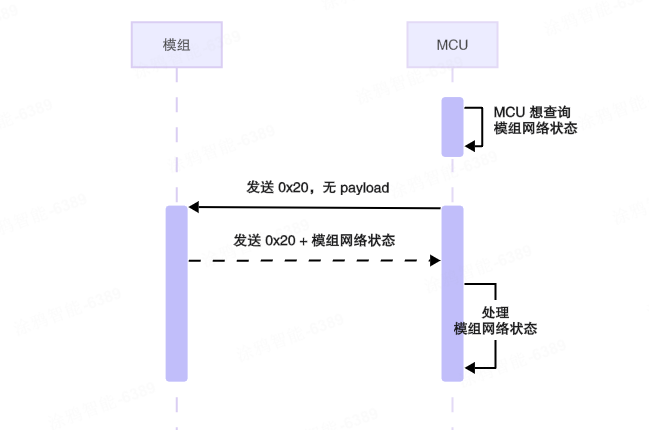

查询模组网络状态（0x20）

MCU 可以主动发送此命令给模组，查询模组当前的网络状态。

模组网络状态发生变化时，会通过 模组网络状态通知 主动通知 MCU。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x20
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 20 00 00 xx

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x20
数据长度	2	0x0001
数据	1	模组网络状态
校验和	1	xx

关于模组网络状态，参考 模组网络状态通知 命令。

示例：55 AA 02 xx xx 20 00 01 01 xx 模组当前状态为：已入网

查询网关联网状态 (0x25)

MCU 可以主动发送此命令给模组，查询 Zigbee 网关是否连接互联网。

若网关回复互联网在线，可以认为本产品也是互联网在线的，MCU 可以据此做一些状态显示。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x25
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 25 00 00 xx

模组应答

网关联网状态

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x25
数据长度	2	0x0001
数据	1	网关联网状态
校验和	1	xx

网关联网状态

• 0x00：网关互联网离线。
• 0x01：网关互联网在线。
• 0x02：网关回复超时。

示例：55 AA 02 xx xx 25 00 01 01 xx 网关当前互联网在线

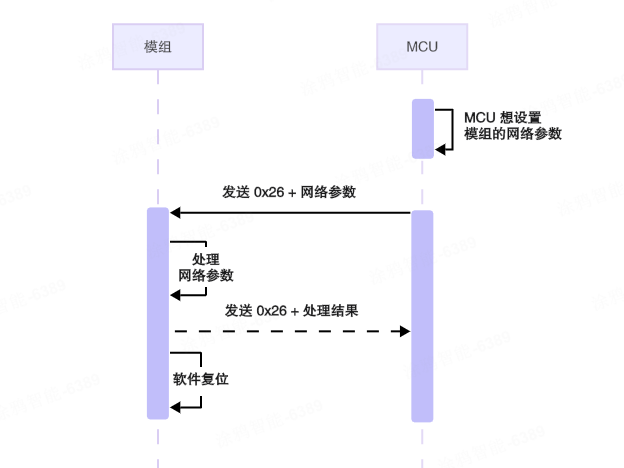

配置 Zigbee 网络参数（0x26）

MCU 可以主动发送此命令给模组，设置模组的网络参数。

• 对于标准功耗设备，只需要关心配网时间和发射功率两个参数。
• 对于低功耗设备，需要关心所有参数。要理解这些参数，就需要先了解 Zigbee 低功耗设备的唤醒和数据收发机制。

低功耗参数

按照 Zigbee 协议规范，低功耗设备在加入到 Zigbee 网络后，会以某个非低功耗设备（路由设备或者网关）作为父设备，形成父子关系。低功耗设备大多数时候处于休眠状态（为了省电），此状态下任何发送给该设备的消息都会暂存在其父设备处。子设备可以定期 (Poll interval) 醒来，询问其父设备是否有数据 (Poll data)。如果父设备处有缓存的数据，则父设备会将数据发给子设备，反之，子设备可以再次进入休眠状态。

如果子设备在向父设备请求数据时，父设备没有任何应答 (有可能是该父设备断电了)，则认为本次数据请求失败（Poll failed）。子设备会在多次请求失败后（Poll failed max times）认为该父设备丢失了（Parent Lost），于是尝试寻找新的父设备以期望能够回连（Rejoin）到原来的 Zigbee 网络中。如果连续多次回连也失败了（Rejoin max times），则停止这一轮的回连，在一定时间后（Rejoin interval）重新尝试下一轮的回连。

低功耗参数概念：

• Poll interval：Poll 间隔，也就是设备正常休眠状态下的定期唤醒周期。通常需要实时接收数据的设备，可以将定期唤醒周期设置得比较短（例如单火开关 250 ms，门锁 1000ms）。传感器类设备可以关闭周期唤醒（Poll interval = 0），这样模组不会主动唤醒，在有数据需要上报时通过 MCU 唤醒模组即可。周期唤醒时间设置得越短，对于网关数据下发的实时性越好，同时也更加耗电。
• Poll failed max times：Poll 失败最大尝试次数，达到最大次数后会触发 Rejoin。
• Fast poll time：快速 Poll 时间，模组在设备配网成功、已入网设备上电，Rejoin 成功时会开启快速 Poll。快速 Poll 的目的是加快与网关的数据交互，此时的 Poll 间隔为默认的 250 ms。
• Rejoin interval：每轮 Rejoin 间隔，即本轮 Rejoin 失败，到下一轮 Rejoin 开始的时间间隔，默认是 3 分钟。注意 Rejoin 是因为发现丢失了父节点（Parent Lost）后才会触发的动作，Rejoin interval 是指每一轮 Rejoin 的间隔，而不是每一个 Rejoin 请求报文的发送间隔。
  每一轮中会有多个 Rejoin 请求报文，可以通过下发的 Rejoin max times 参数，设置每一轮发起多少次 Rejoin 请求包。
• Rejoin max times：每轮 Rejoin 报文发送次数，当 Rejoin 成功后会自动停止。当到达此次数如果依然失败，也会停止，并等待下一轮。或者等待 MCU 发送无线消息时触发下一轮 Rejoin。

主动心跳间隔

本命令可以设置子设备与网关之间的主动心跳间隔。所谓 心跳 是 Zigbee 设备与涂鸦 Zigbee 网关维护数据链路的手段，即设备每隔一个固定周期给网关发送一个心跳包。

• 对于低功耗设备，当网关检测到该设备长时间没有心跳时，会认为其已离线，此时在涂鸦 App 上也会显示该设备离线。

• 对于标准功耗设备，网关会主动访问设备（作为心跳查询），因此标准功耗设备不需要主动发送心跳包给网关。

• 目前，只可以修改低功耗设备的心跳包发送周期，而不可以修改标准功耗设备的心跳包发送周期。

配网超时时间

本命令可以设置模组配网的超时时间。超时时间默认为 180 秒，可配置范围为 30 ~ 600 秒。

当 MCU 发送配网指令之后，模组开启配网。配网开始后，模组会通过 模组网络状态通知 命令通知 MCU 网络状态的变化，例如 配网中、配网超时、配网成功。

发射功率

本命令可以设置模组发送无线数据的功率。默认值为 11 dBm，取值范围 3 ~ 19 dBm，与模组的芯片平台有关。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x26
数据长度	2	0x000E
数据	0x0E	Zigbee 网络参数
校验和	1	xx

Zigbee 网络参数

字节偏移	参数名称	适用设备	说明
2	主动心跳间隔	低功耗	单位：秒，可配置 10 ~ 5*3600 秒。默认 4*3600 秒（4 小时）。
2	配网超时时间	通用	单位：秒，可配置 30 ~ 600 秒。默认 180 秒。
2	每轮 Rejoin 间隔	低功耗	单位：秒，可配置 3 ~ 3600 秒。默认 180 秒，即如果丢失了父节点，默认每隔 180 秒尝试 Rejoin。
2	Poll 间隔	低功耗	单位：毫秒，可配置 0 或 200 ~ 10000 毫秒，0 表示关闭主动唤醒。默认值 5000 毫秒。
2	快速 Poll 时间	低功耗	单位：秒，可配置 10 ~ 3000。默认 30 秒。
1	Poll 失败最大尝试次数	低功耗	可配置 3 ~ 40，当达到最大值时触发 Rejoin。默认值 4。
1	MCU 消息发送触发 Rejoin	低功耗	0：不触发 1：触发，默认值。 丢失了父节点时，MCU 发送无线消息是否自动触发 Rejoin。
1	每轮 Rejoin 报文发送次数	低功耗	可配置 1 ~ 10 次，默认值为 1。
1	发射功率	通用	单位：dBm，可配置 3 ~ 19。默认值为 11。 模组支持的最大发射功率与芯片平台有关，请参考模组规格书，例如 ZT、ZP 系列模组最大支持 11 dBm。

以上 Zigbee 网络参数的特殊值：

• 2 字节参数，0xFFFF 表示采用上一次配置的值，0xFFFE 表示采用默认值。
• 1 字节参数，0xFF 表示采用上一次配置的值，0xFE 表示采用默认值。

示例：55 AA 02 xx xx 26 00 0E FF FE 00 64 FF FE 07 D0 00 32 FE 01 FE FE xx

本示例中 Zigbee 网络参数如下：

• 主动心跳间隔：0xFFFE，即采用默认值。非低功耗设备 150 ~ 180 秒随机，低功耗设备 4*3600 秒。
• 配网超时时间：0x0064，即配网超时时间为 100 秒。
• 每轮 Rejoin 间隔：0xFFFE，即采用默认值 180 秒。
• Poll 间隔：0x07D0，即设备定期唤醒间隔为 2000 毫秒。
• 快速 Poll 时间：0x0032，即设备进入快速唤醒的总时长为 50 秒。
• Poll 失败最大尝试次数：0xFE，即采用默认值 4 次。
• MCU 消息发送触发 Rejoin：0x01，即使能。
• 每轮 Rejoin 报文发送次数：0xFE，即采用默认值 1 次。
• 发射功率：0xFE，即采用默认值 11 dBm。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x26
数据长度	2	0x0001
数据	1	0x00：配置失败 0x01：配置成功
校验和	1	xx

示例：55 AA 02 xx xx 26 00 01 01 xx 表示配置成功

应用数据收发类命令

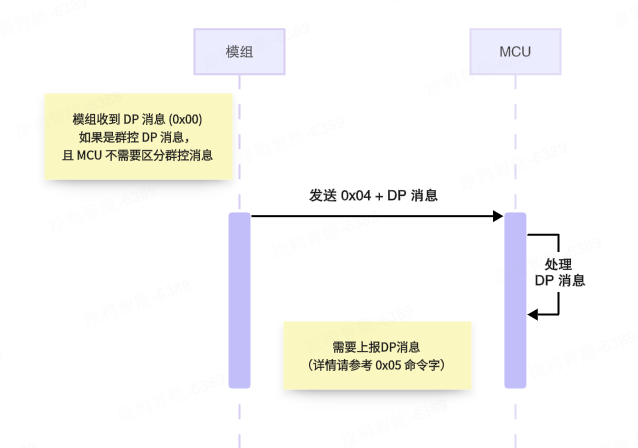

DP 消息接收（0x04）

当模组收到 DP 消息，模组会主动发送此命令给 MCU。

DP 消息通常来自 Zigbee 网关或其他 Zigbee 子设备。例如，通过涂鸦智能 App 下发一个 DP 消息给设备时，该消息会先到达网关，然后由网关通过 Zigbee 网络发送给设备。

MCU 在收到此命令后，需要进行 DP 消息应答 (只应答对应的 DP 消息)，这样涂鸦智能 App 上该设备的状态才会相应地更新。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x04
数据长度	2	N
数据	N	DP 消息格式
校验和	1	xx

DP 消息格式：

1 个 DP 消息可能会包含多个 DP 数据，每 1 个 DP 数据的格式如下：

• DP ID：对应该产品 ( PID ) 在涂鸦开发者平台的 DP ID。
• Type：对应该 DP ID 的数据类型，部分数据类型的 Length 是固定的。
• Length：Value 的数据长度。
• Value：DP 有效数据。

Type：

Type	DP 类型	数据长度	说明
0x00	Raw	自定义	Raw 数据，Hex 格式，可自定义每个字节的含义
0x01	Bool	1	布尔型，0x00、0x01
0x02	Value	4	数值型，例如 1，23，104
0x03	String	自定义	字符串，可自由定义含义
0x04	Enum	1	枚举型，范围 0-255
0x05	Bitmap	1/2/4	Bitmap 型，主要用于错误码上报等

示例：55 AA 02 xx xx 04 00 05 03 01 00 01 01 xx 模组收到 DP 消息，包含 1 个 DP 数据，如下所示：

• DP ID：03
• Type：01
• Length：00 01
• Value：01

MCU 回复

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x04
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 04 00 00 xx

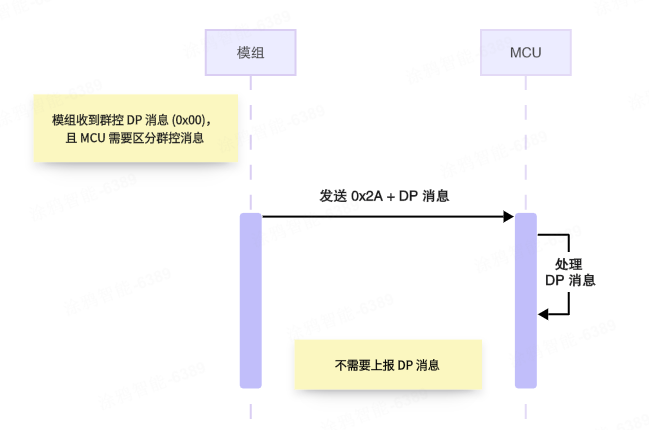

DP 消息接收-群控（0x2A）

当模组收到群控（包括组播、广播）DP 消息，且 MCU 需要区分群控消息，模组会主动发送此命令给 MCU。

如果使用涂鸦网关，那么 MCU 在收到此消息后，不需要进行 DP 消息应答。因为涂鸦网关发送群控消息后，会主动读取 DP。

该命令的 数据 部分与 DP 消息接收 (0x04) 相同。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x2A
数据长度	2	N
数据	N	DP 消息格式
校验和	1	xx

示例：55 AA 02 xx xx 2A 00 05 01 01 00 01 01 xx 表示模组收到了一条群控 DP 消息

• DP ID：01
• Type：01
• Length：00 01
• Value：01

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x2A
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 2A 00 00 xx

DP 消息应答（0x05）

当 MCU 收到 DP 消息接收 (0x04)，MCU 需要发送此命令给模组，应答 DP 消息，以同步云端数据和 App 面板状态。

该命令的 数据 部分与 DP 消息接收 (0x04) 相同。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x05
数据长度	2	N
数据	N	DP 消息格式
校验和	1	xx

示例：55 AA 02 xx xx 05 00 05 03 01 00 01 01 xx MCU 对 DP 消息接收进行应答

• DP ID：03
• DP Type：01
• DP Length：00 01
• DP Value：01

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x05
数据长度	2	0x0001
数据	1	0x00: 失败 0x01: 成功
校验和	1	xx

示例：55 AA 02 xx xx 05 00 01 01 xx

DP 消息上报-可触发联动（0x06）

当 MCU 检测到本地状态发送变化，MCU 可以主动发送此命令给模组，上报发生变化的 DP（将本地状态同步到云端），并能够触发联动（包含本地联动和云端联动）。

模组收到此命令后会发送给网关，并且关心网关的响应，然后根据网关的响应情况应答 MCU。MCU 可根据模组回复，判断模组与网关的链路是否通畅。

• 如果网关在等待时间内确认，模组应答 MCU 上报 成功。

• 如果网关未在等待时间内确认，模组应答 MCU 上报 失败。

• 如果模组未入网，模组立即应答 MCU 上报 失败。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x06
数据长度	2	N
数据	N	DP 消息格式
校验和	1	xx

示例：55 AA 02 xx xx 06 00 05 03 01 00 01 01 xx

本例展示 MCU 主动上报一个 DP 数据，且该 DP 上报可用于触发联动。

• DP ID：03
• DP Type：01
• DP Length：00 01
• DP Value：01

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x06
数据长度	2	0x0001
数据	1	0x00：DP 上报失败 0x01：DP 上报成功
校验和	1	xx

示例： 55 AA 02 xx xx 06 00 01 01 xx DP 消息上报成功

DP 消息上报-不触发联动（0x2C）

当 MCU 检测到本地状态发送变化，MCU 可以主动发送此命令给模组，上报发生变化的 DP（将本地状态同步到云端），但不能触发联动（包含本地联动和云端联动）。

本命令是 DP 消息上报（0x06） 的拓展，目的是同步本地状态到云端，但是不希望直接触发联动。例如，开关和灯具配置了联动关系：当开关打开时，灯具打开，当开关关闭时，灯具关闭。那么当开关断电后再上电时，它的状态应该同步到云端，但是不希望去触发灯具的动作。为了将这种单纯的状态同步（不希望触发联动）与真实的状态变化后的主动上报（希望触发联动）区分开，特增加本命令。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x2C
数据长度	2	N
数据	N	DP 消息格式
校验和	1	xx

示例：55 AA 02 xx xx 2C 00 05 03 01 00 01 01 xx

本例展示 MCU 主动上报一个 DP 数据, 目的只是为了同步状态到云端，不用于触发联动。

• DP ID：03
• DP Type：01
• DP Length：00 01
• DP Value：01

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x2C
数据长度	2	0x0001
数据	1	0x00：DP 上报失败 0x01：DP 上报成功
校验和	1	xx

示例： 55 AA 02 xx xx 2C 00 01 01 xx DP 消息上报成功

DP 查询 (0x28)

当网关主动查询设备的 DP，模组会主动发送此命令给 MCU。MCU 收到本命令后，需要先应答本命令，再通过命令字 0x06 或 0x2C 上报对应的 DP。建议通过 0x06 上报。

这种情况通常发生在网关断电后再上电、网关与某个子设备长时间断连后恢复等。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x28
数据长度	2	N
数据	N	DP ID List
校验和	1	xx

DP ID List 有两种情况：

• DP ID List 为空，即数据长度字段为 0，表示网关要查询本设备的所有 DP，MCU 应该在应答本命令后，主动上报全部 DP。
• DP ID List 不为空，例如 0x01 0x02 表示网关要查询本设备的 DP ID 为 0x01 和 0x02 的两个 DP，MCU 应该在应答本命令后，主动上报 DP1 和 DP2。

示例 1：55 AA 02 xx xx 28 00 00 xx 网关要查询本设备所有 DP。
示例 2：55 AA 02 xx xx 28 00 02 01 02 xx 网关要查询本设备 DP1 和 DP2。

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x28
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 aa 02 xx xx 28 00 00 xx

发送广播 DP 消息（0x27）

MCU 可以主动发送此命令给模组，让模组发送 DP 广播消息，全网络的设备都可以接收到。

如果存在低功耗设备，则该设备需要处于唤醒状态，且唤醒周期需要小于广播周期。否则，在唤醒前，下一条广播数据就会将之前的广播数据覆盖。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x27
数据长度	2	N
数据	N	DP 消息格式
校验和	1	xx

示例：55 AA 02 xx xx 27 00 08 05 02 00 04 00 00 00 1E xx 发送一条广播消息，消息内容如下：

• DP ID：05
• DP Type：02
• DP Length：00 04
• DP Value：00 00 00 1E

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x27
数据长度	2	0x0001
数据	1	0x00：发送失败 0x01：发送成功
校验和	1	xx

示例：55 AA 02 xx xx 27 00 01 01 xx 表示广播消息发送成功。

发送群组 DP 消息（0x43）

MCU 可以主动发送此命令给模组，让模组以组播方式向群组发送 DP 消息，以控制群组中支持涂鸦 DP 的设备。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x43
数据长度	2	N
数据	N	Group ID（2 字节）+ DP 消息格式
校验和	1	xx

该数据中的 Group ID 是通过 场景配置 命令获取的。

示例：55 AA 02 xx xx 43 00 07 2A 08 01 01 00 01 01 xx 以组播方式发送一条 DP 消息，内容如下：

• Group ID：0x2A08
• DP ID：01
• DP Type：01
• DP Length：00 01
• DP Value：01

模组响应

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x43
数据长度	2	0x0001
数据	1	0x00：发送失败 0x01：发送成功
校验和	1	xx

示例：55 AA 02 xx xx 43 00 01 01 xx 表示 DP 组播发送成功。

发送群组标准命令（0x42）

MCU 可以主动发送此命令给模组，让模组以组播方式向群组发送标准命令，以控制群组中支持标准命令的设备。

这里的标准命令由 Zigbee 3.0 规范定义，通常的格式为 Cluster ID + Command ID + Payload。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x42
数据长度	2	N
数据	N	Group ID（2 字节）+ 标准命令格式
校验和	1	xx

该数据中的 Group ID 是通过 场景配置 命令获取的。

标准命令格式：

示例：55 AA 02 xx xx 42 00 05 2A 08 00 06 01 xx 组播发送一条标准命令，命令内容如下：

• Group ID：0x2A08
• Cluster ID：0x0006（onoff cluster）
• Command ID：0x01（on）
• Payload：null

模组响应

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x42
数据长度	2	0x0001
数据	N	0x00：发送失败 0x01：发送成功
校验和	1	xx

示例：55 AA 02 xx xx 42 00 01 01 xx 组播标准命令发送成功。

目前支持的标准命令如下，如果想获取每个标准命令的 Payload 定义，请参考 Zigbee 官方文档 Zigbee Cluster Library Specification R8。本链接由 CSA 联盟提供，后面可能会更新。

On/off cluster

• Off
• On
• Toggle

Level control cluster

• Move to level
• Move
• Step
• Stop
• Move to level (with on/off)
• Move (with on/off)
• Step (with on/off)
• Stop (with on/off)

Color control cluster

• Move to hue
• Move hue
• Step hue
• Move to saturation
• Move saturation
• Step saturation
• Move to hue and saturation
• Move to color
• Move color
• Step color
• Move to color temperature
• Stop move step
• Move color temperature
• Step color temperature

Window covering cluster

• Up/open
• Down/close
• Stop
• Go to lift value
• Go to lift percentage
• Go to tilt value
• Go to tilt percentage

Scene cluster

• Recall scene

场景类命令

场景有时候也称作联动，即满足某个条件时，执行某个动作。条件可以是时间、天气、某个设备的状态等，动作可以是对另一些设备执行控制命令。例如，温度传感器检测到温度超过 30℃ 时，打开空调并设置目标温度为 25℃。

有一类设备称为场景控制器（场景开关、手持遥控等），其作用是充当场景中的条件设备。这类设备通常配备多个按键，每个按键都可以用来触发不同的场景。例如，按键 1 触发灯具全关，按键 2 触发灯具全开。

目前涂鸦 Zigbee 支持 标准场景 和 联动场景。创建方式不同，创建出来的场景类型也不同。

标准场景

标准场景：即 CSA 联盟 ZCL SPEC 文档中定义的 Scene。标准场景只在创建时依赖网关（需要通过网关下发相关配置信息），而以后的场景触发则不依赖网关，即使网关断电也不影响标准场景触发，场景控制器直接发送控制命令给执行设备。

标准场景的创建条件：

• 创建入口：需要从场景控制器设备的 App 面板 进入，选定某个按键后进行场景创建。
• 执行设备：执行设备是和场景控制器必须是同一个网关下的 Zigbee 设备。可以添加多个执行设备，但是不能有群组。如果添加群组作为执行设备，则会自动转为联动场景。

标准场景的创建与触发，如下图所示：

• 标准场景配置（Scene config）：在 App 上创建标准场景后（场景控制器设备的 App 面板），App 会通过网关向场景控制器发送按键号（Key ID）、群组地址（Group ID）和场景号 (Scene ID)。对于群组地址和场景号与此相同的被控设备，App 会向这些设备发送群组地址（Group ID）、场景号 (Scene ID)和被控设备要执行的动作。此时，场景控制器和被控设备都被添加到同一个群组中。之后，场景控制器可以向这个群组地址发送命令。

• 标准场景触发（Scene recall）：操作场景控制器按键，场景控制器向该按键绑定的群组地址发送场景唤醒命令。被控设备收到该消息后，进入该场景 ID 对应的状态。

联动场景

联动场景：指通过网关或云端（作为中转），触发设备将状态报告给网关。

网关会检查该联动关系是否已托管在本地。如果已托管在本地，则该场景称为 网关联动，反之，称为 云端联动。

• 网关联动：由 Zigbee 网关保存联动关系，触发设备将状态报告给网关，网关根据本地保存的联动关系而控制执行设备。例如，上面举例的温度传感器和空调，当这两个设备都是同一个网关下的 Zigbee 设备时，通常采用网关联动。
• 云端联动：由云端保存联动关系，触发设备状态报告给网关后，网关报告给云端，云端根据联动关系而控制执行设备。例如，一个 Zigbee 设备作为触发条件，Wi-Fi 设备作为执行设备时，通常采用云端联动。

当创建的场景是联动场景时，开发者无需关心它是网关联动还是云端联动，因为这是涂鸦后台根据用户创建时选择的不同设备类型决定的。

场景配置（0x41）

当模组收到来自网关下发的按键号、群组地址和场景号，模组会主动发送此命令给 MCU。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x41
数据长度	2	0x0004
数据	4	Key ID（1 字节） + Group ID（2 字节）+ Scene ID（1 字节）
校验和	1	xx

示例：55 AA 02 xx xx 41 00 04 01 00 02 02 xx 表示收到来自网关的场景配置命令：

• Key ID：01
• Group ID：0x0002
• Scene ID：0x02

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x41
数据长度	2	0x0001
数据	1	0x00：失败 0x01：成功
校验和	1	xx

示例：55 AA 02 xx xx 41 00 01 01 xx

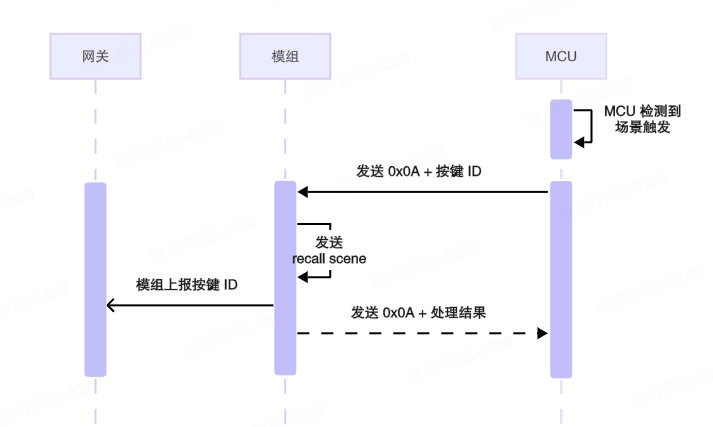

场景触发（0x0A）

MCU 可以主动发送此命令给模组，让模组触发标准场景和云端场景。

云端场景是指在涂鸦 App 上配置的设备间联动（配置入口不在场景控制器设备的 面板 中）。

本设备作为联动触发设备，检测到按键动作时，模组会发送标准场景触发命令（Recall scene，用于触发标准场景），同时向网关上报按键号（用于触发云端联动）。若未配置标准场景，则本命令仅用于触发云端联动。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0A
数据长度	2	0x0001
数据	1	按键 ID
校验和	1	xx

示例：55 AA 02 xx xx 0A 00 01 01 xx 触发场景，Key ID 为 1。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x41
数据长度	2	0x0001
数据	1	0x00：失败 0x01：成功（对于标准场景和云端联动，模组成功发送其中一个，都认为触发成功）
校验和	1	xx

示例：55 AA 02 xx xx 0A 00 01 01 xx 触发成功。

产测类命令

RF 产测（0x08）

MCU 可以主动发送此命令给模组，让模组开始 RF 测试，从而测试模组的 RF 数据发送和接收是否正常。

开始 RF 测试前，需要准备一个产测 Dongle，并将产测 Dongle 配置为 RF 模式，详细流程请参考 设置 Zigbee Dongle。

模组收到该命令后，会进入 RF 测试，然后向空中发送特定格式的裸数据包，每包间隔 20 ms，共发 100 个包。产测 Dongle 每收到一包，都会回环式返回。如果模组收到的数据包，与自身发送的裸数据包内容相同，则会认为其成功接收了一个回环数据包。

RF 测试结束后，模组会发送 RF 测试结果（含接收的有效数据包个数）给 MCU，MCU 可以评估模组的发送和接收能力。但该命令暂未对信号强度进行检测。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x08
数据长度	2	0x0001
数据	1	信道号 (11 ~ 26)，默认第 11 号信道
校验和	1	xx

信道号要与产测 Dongle 配置的信道号一致。

请勿在同一信道下同时对多台设备进行 RF 测试，否则会导致互相干扰。

示例：55 AA 02 xx xx 08 00 01 0B xx 在第 11 号信道进行 RF 产测。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x08
数据长度	2	0x0001
数据	2	RF 测试结果
校验和	1	xx

RF 测试结果（状态 1 字节，回环数据包个数 1 字节）：

• Data[0] = 0x00，表示测试失败。Data[1] = 0x00 （固定值），表示未接收到回环的数据包。

• Data[0] = 0x01，表示测试成功。Data[1] = 回环数据包个数 （1 ~ 100）。

示例：55 AA 02 xx xx 08 00 01 01 62 xx 表示 RF 测试成功，发送了 100 个数据包，收到了 98 个数据包。

信标产测通知 (0x29)

模组上电时，会有短时间的信标接收窗口（一般是 300 ms），如果模组在该窗口内接收到来自 Dongle 的信标，模组会主动发送此命令给 MCU。

MCU 收到后，进行效果或自检流程（成品产测）。例如，灯具没有开启产测的有效手段，所以可以通过这个方式进入产测流程，以检查灯具上各灯珠是否可以正常发光。

开始成品产测前，需要准备一个产测 Dongle，并将产测 Dongle 配置为 Beacon 模式，即 BC 模式。详细流程，参考 设置 Zigbee Dongle。Dongle 进入该模式后，会持续向空中发送特定格式的数据包（信标）。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x29
数据长度	2	0x0001
数据	1	0x00
校验和	1	xx

示例：55 AA 02 xx xx 29 00 01 00 xx 表示模组在上电信标接收窗口期，收到了来自产测 Dongle 的信标。

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x29
数据长度	2	0x0001
数据	1	0x00：失败 0x01：成功
校验和	1	xx

示例：55 AA 02 xx xx 29 00 01 01 xx

注意，模组不会对 MCU 返回的成功或失败进行检查。

Dongle 产测通知（0x21）

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x21
数据长度	2	N
数据	N	Dongle 产测数据 如果是进入 Dongle 产测模式，则数据为空，数据长度为 0 如果是收到上位机产测数据，则透传该数据
校验和	1	xx

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x21
数据长度	2	0x0000
数据	0	无
校验和	1	xx

Dongle 产测数据上报（0x22）

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x22
数据长度	2	N
数据	N	Dongle 产测数据
校验和	1	xx

Dongle 产测数据内容 ID

Type	ID
DONGLE_MF_RESULT_CMD	0x01
DONGLE_MF_BUTTON_NOTIFY	0x02
DONBLE_MF_BOOL_NOTIFY	0x03
DONBLE_MF_GENERAL_SEND	0x04

• DONGLE_MF_RESULT_CMD 格式

CMD ID	Result
0x01	0：MF_TEST_SUCCESS 1：MF_TEST_FAILED 2：MF_TEST_DOING

• DONGLE_MF_BUTTON_NOTIFY 格式

CMD ID	Key ID
0x02	4 Bytes 小端在前

• DONBLE_MF_BOOL_NOTIFY 格式

CMD ID	Sensor Type	Index	Result
0x03	传感类型	序号	结果 1：TRUE 0：FALSE

• DONBLE_MF_GENERAL_SEND 格式

CMD ID	CMD	Len	Data
0x04	命令字类型	数据长度	数据

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x22
数据长度	2	0x0001
数据	N	0：成功 1：失败
校验和	1	xx

Dongle 产测示例：

• 进入产测通知

  1. 模组–>MCU：55 AA 02 xx xx 21 00 00 xx

• 指示灯测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 03 09 08 02 xx

     08 02 表示 LED 交替闪烁 （动作指令由产测 JSON 决定）

  2. 产测上位机手动单击 LED 测试通过。

• 按键测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 03 09 0A 00 xx

  2. MCU–>模组：55 AA 02 xx xx 22 00 05 02 00 00 00 00 xx

     0x00000000 表示 KeyID，模组会处理成 {"keyID":0} 转给 Dongle

  3. 产测上位机显示按键测试通过。

• 温湿度传感器测试 0x0C

  1. 模组–>MCU：55 AA 02 xx xx 21 00 03 09 0C 00 xx

  2. MCU–>模组：55 AA 02 xx xx 22 00 19 04 0C 16 7B 22 53 31 22 3A 32 35 30 30 2C 22 53 32 22 3A 38 30 30 30 7D 20 xx

     数据内容表示为 {"S1":2500,"S2":8000}

  3. 产测上位机显示数据温度 25℃、湿度 80%，温湿度传感测试通过。

• 亮度传感器测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 1D 09 13 7B 22 74 79 70 65 22 3A 22 4C 75 6D 69 6E 61 6E 63 65 22 2C 22 63 68 22 3A 30 7D xx

     数据内容表示为 {"type":"Luminance","ch":0}

  2. MCU–>模组：55 AA 02 xx xx 22 00 29 04 13 26 7B 22 74 79 70 65 22 3A 22 4C 75 6D 69 6E 61 6E 63 65 22 2C 22 63 68 22 3A 30 2C 22 76 61 6C 22 3A 31 35 30 30 7D xx

     数据内容表示为 {"type":"Luminance","ch":0,"val":1500}

  3. 产测上位机显示亮度 1500 lux，亮度传感器测试通过。

• PIR 传感测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 02 0B 01 xx
  2. MCU–>模组：55 AA 02 xx xx 22 00 04 03 01 00 01 xx 表示 PIR 状态 TRUE。55 AA 02 xx xx 22 00 04 03 01 00 00 xx 表示 PIR 状态 FALSE。
  3. 产测上位机 PIR 传感器测试通过。

• PIR 感应距离测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 21 09 13 7B 22 74 79 70 65 22 3A 22 53 65 6E 73 65 44 69 73 74 61 6E 63 65 22 2C 22 63 68 22 3A 30 7D xx

     数据内容表示为 {"type":"SenseDistance","ch":0}

  2. MCU–>模组：55 AA 02 xx xx 22 00 2C 04 13 7B 22 74 79 70 65 22 3A 22 53 65 6E 73 65 44 69 73 74 61 6E 63 65 22 2C 22 63 68 22 3A 30 2C 22 76 61 6C 22 3A 35 30 30 7D xx

     数据内容表示为 {"type":"SenseDistance","ch":0,"val":500}

  3. 产测上位机显示 PIR 感应距离为 500，感应距离测试通过。

• 门磁传感测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 02 0B 00 xx
  2. MCU–>模组：55 AA 02 xx xx 22 00 04 03 00 00 01 xx 表示门磁状态 TRUE。55 AA 02 xx xx 22 00 04 03 00 00 00 xx 表示门磁状态 FALSE。

• 防拆测试

  1. 模组–>MCU：55 AA 02 xxxx 21 00 02 0B 07 xx
  2. MCU–>模组：55 AA 02 xx xx 22 00 04 03 07 00 01 xx 表示防拆状态 TRUE。55 AA 02 xx xx 22 00 04 03 07 00 00 xx 表示防拆状态 FALSE。
  3. 产测上位机防拆测试通过。

• 电池电压测试

  1. 模组–>MCU：55 AA 02 xx xx 21 00 03 09 90 00 xx

  2. MCU–>模组：55 AA 02 xx xx 22 00 13 04 90 10 7B 22 50 22 3A 31 2C 22 42 22 3A 33 30 30 30 7D xx

     数据内容表示为 {"P":1,"B":3000}

  3. 产测上位机显示电压为 3000 mV，电压测试通过。

MCU OTA 类命令

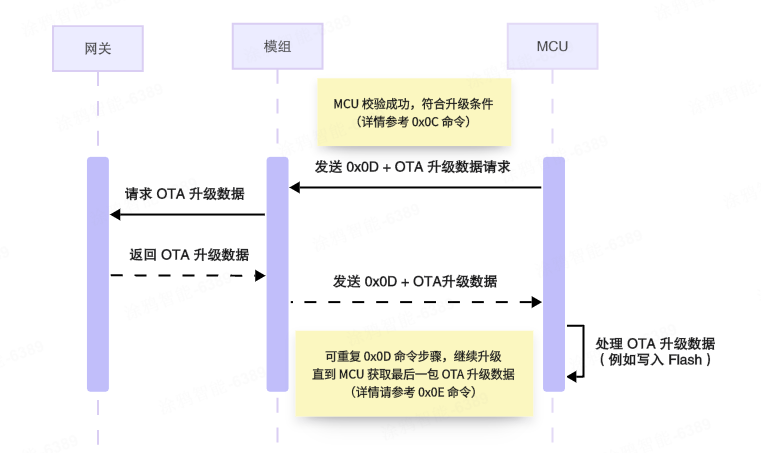

通过模组进行 MCU 固件 OTA 升级的流程如下：

1. 网关通过 MCU 固件版本查询 命令获取到 MCU 当前的固件版本号，并上报给涂鸦云端。
2. 涂鸦云端检测到该 PID (或该设备 ID) 配置了 MCU OTA 升级，且设备当前的 MCU 固件版本号符合升级条件，则通知设备进行 MCU OTA。
3. 模组收到该通知后，模组会以 OTA 升级通知 命令通知 MCU。
4. MCU 收到该命令后，检查 OTA 升级信息。如果符合 OTA 升级条件，则 MCU 可以发送 OTA 文件请求 命令给模组。
5. 模组收到该命令后，会向网关请求 OTA 文件数据。网关返回后，模组会通过 OTA 文件请求 命令把 OTA 文件发送给 MCU。受 OTA 单包尺寸限制，需要多次进行多次 OTA 文件请求，才可以获取完整个 OTA 文件。
6. 待整个文件请求完毕，MCU 可以开始内部的升级操作。
7. MCU 升级完成后，上报 OTA 结果，并通过 MCU 固件版本查询 命令上报新的 MCU 固件版本号。

MCU 固件版本查询（0x0B）

当模组收到来自网关的查询命令，模组会主动发送此命令给 MCU，MCU 需要应答 MCU 当前的固件版本号。例如，判断是否推送 OTA。

MCU 也可以通过此命令，主动发送 MCU 当前的固件版本号给模组，例如模组配网成功、MCU 固件 OTA 升级成功。

模组获取到 MCU 当前的固件版本号后，会同步 MCU 当前的固件版本号给涂鸦云端，用于展示或者 OTA 升级的判断。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0B
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 0B 00 00 xx 查询 MCU 的当前版本号。

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0B
数据长度	2	0x0001
数据	1	MCU 固件版本号（1 字节）
校验和	1	xx

MCU 固件版本号，1 字节，8 个 Bits 按二进制 xx.yy.zzzz 格式。例如 0x40 二进制为 01 00 0000，表示版本号 1.0.0。由于字节限制，最大版本号为 3.3.15。

示例：55 AA 02 xx xx 0B 00 01 53 xx 表示当前版本号为 0x53，二进制为 01 01 0011，即 1.1.3。

OTA 升级通知（0x0C）

在涂鸦开发者平台配置了设备 MCU 升级，并开启了推送后，如果设备满足升级条件，则会在客户端 App 上进行提示，或者无提示自动升级。在面板上开启 MCU 固件升级后，网关会通知模组。

模组收到通知后，模组会发送此命令给 MCU，通知 MCU 准备 OTA 升级。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0C
数据长度	2	0x0011
数据	17	PID（8 字节）+ 新固件版本号（1 字节）+ 固件大小（4 字节）+ 固件校验和（4 字节）
校验和	1	xx

• PID（8 字节）：与当前设备相同的 PID，例如 AIp08kLI。
• 新固件版本号（1 字节）：例如 0x41，表示 1.0.1。
• 固件大小（4 字节）：单位为字节数。
• 固件校验和（4 字节）：从固件第一个字节开始对整个固件的校验和。MCU 接收完整个升级固件后，应该计算校验和并与本字段进行对比。如果不一致，则说明传输过程可能有问题，可以报升级失败。

示例：55 AA 02 xx xx 0C 00 11 41 49 70 31 38 6b 4c 49 41 00 00 78 00 30 31 32 33 XX OTA 升级通知，内容为：

• PID：41 49 70 31 38 6b 4c 49，即 AIp08kLI
• 新固件版本号：0x41，表示 1.0.1
• 固件大小：0x00007800，即 30 KB
• 固件校验和：0x30313233

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0C
数据长度	2	0x0001
数据	1	0x00：检查失败 0x01：检查成功
校验和	1	xx

示例：55 AA 02 xx xx 0C 00 01 00 xx

目前，模组端不处理 MCU 对 0x0C 命令的应答帧。

OTA 文件请求（0x0D）

在 MCU 收到 OTA 升级通知 命令，且 OTA 升级信息检查结果为正确的前提下，MCU 可以主动发送此命令给模组，让模组向网关请求获取 OTA 文件（即下载 OTA 文件）。

下载过程是由设备端控制的，即设备发送文件数据请求命令，包含数据偏移量和数据包大小。网关收到后根据设备端的请求信息，将 OTA 文件中对应位置和长度的数据包返回给设备。该命令由 MCU 端发起，模组收到后发送给网关。

模组向网关请求后，如果不是最后 1 包 OTA 文件，且 3 秒内没有收到 MCU 发送的该命令，则会重新向网关请求获取当前偏移量的 OTA 文件，最多重新请求 2 次。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0D
数据长度	2	0x000E
数据	14	PID（8 字节）+ 新固件版本号（1 字节）+ 数据包偏移量（4 字节）+ 数据包大小（1 字节）
校验和	1	xx

• PID（8 字节）：与当前设备相同的 PID，例如 AIp08kLI。
• 新固件版本号（1 字节）：例如 0x41，表示 1.0.1。
• 数据包偏移量（4 字节）：单位字节数，即本次请求的数据，在 OTA 文件中的偏移量。
• 数据包大小（1 字节）：单位字节数，即本次请求的数据包的大小，不能超过 48 字节。

示例：55 AA 02 xx xx 0D 00 0E 41 49 70 31 38 6b 4c 49 41 00 00 10 00 30 XX 表示请求 4096 位置开始的 48 字节数据包：

• PID：0x41 49 70 31 38 6b 4c 49，即 AIp08kLI。
• 新固件版本号：0x41，表示 1.0.1。
• 数据包偏移量：0x00001000，即偏移量为 4096 位置。
• 数据包大小：0x30，即请求 48 字节的数据。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0D
数据长度	2	N
数据	N	请求结果（1 字节）+ PID（8 字节）+ 新固件版本号（1 字节）+ 数据包偏移量（4 字节）+ 数据包内容
校验和	1	xx

• 请求结果：

  • 0x00 请求成功。
  • 0x01 请求失败。如果请求失败，则后面的数据不存在。

• PID（8 字节）：与当前设备相同的 PID，例如 AIp08kLI。

• 新固件版本号（1 字节）：例如 0x41，表示 1.0.1。

• 数据包偏移量（4 字节）：单位字节，即本次请求的数据，在 OTA 文件中的偏移量。

• 数据包内容（N 字节）：本次返回的数据包的内容。

示例：55 AA 02 xx xx 0D xxxx 00 41 49 70 31 38 6b 4c 49 41 00 00 00 32 … xx 表示请求成功 (数据部分用省略号表示)。

OTA 结果上报（0x0E）

在 MCU OTA 升级完成后，MCU 可以主动发送此命令给模组，让模组将 OTA 升级结果上报给网关。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0E
数据长度	2	0x000A
数据	10	升级结果（1 字节）+ PID（8 字节）+ 新固件版本号（1 字节）
校验和	1	xx

• 升级结果（1 字节）：

  • 0x00：升级成功。网关收到该 OTA 结果后，会通知面板提醒 OTA 升级成功。
  • 0x01：升级失败。网关收到该 OTA 结果后，不会通知面板提醒 OTA 升级失败。当 OTA 升级超时后，面板才会提醒 OTA 升级超时。

示例：55 AA 02 xx xx 0E 00 0A 00 41 49 70 31 38 6b 4c 49 41 26 表示设备 MCU OTA 成功

• 升级结果：0x00，表示成功
• PID：0x41 49 70 31 38 6b 4c 49，即 AIp08kLI
• 新固件版本号：0x41，表示 1.0.1

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x0E
数据长度	2	0x0001
数据	1	0x00：上报成功 0x01：上报失败
校验和	1	xx

示例：55 AA 02 xx xx 0E 00 01 00 xx

GPIO 控制类命令

模组通过 UART TX 和 UART RX 与 MCU 通信（低功耗类还有两个唤醒管脚）。除了这几个管脚外，模组还有其他的 GPIO。当 MCU 的 GPIO 不足时，可以使用模组的 GPIO 来作为输入（默认配置了输入中断）和输出。

要使用模组的 GPIO，就需要先通过 GPIO 配置 命令配置模组 GPIO。

• 如果模组 GPIO 被配置为输出，

  • 则可以通过 GPIO 输出控制 命令，指定输出电平。
  • 也可以通过 GPIO 电平读取 命令，获取当前电平。

• 如果模组 GPIO 被配置为输入，

  • 则可以通过 GPIO 电平读取 命令，获取当前电平。
  • 因为输入模式默认配置了输入中断，所以当模组检测到 GPIO 电平变化，模组就会通过 GPIO 输入中断通知 命令通知 MCU。

通过 Port Number 和 Pin Number 指定模组的具体 GPIO，通过 GPIO Mode 指定模组 GPIO 的输入输出模式，具体约定如下：

• Port Number：0 ~ 9 表示 PORT_A ~ PORT_K，即 Port Number = 0 表示指定的 GPIO Port 为 PORT_A，以此类推。

• Pin Number：0 ~ 15 表示 PIN_0 ~ PIN_15，即 Pin Number = 0 表示指定的 GPIO PIN 为 PIN_0，以此类推。

• GPIO Mode：不同芯片平台，支持的 GPIO 模式不一样，具体需要参考芯片手册，否则可能会导致配置失败。

  GPIO Mode	描述
  0	GPIO_MODE_INPUT_HIGH_IMPEDANCE
  1	GPIO_MODE_INPUT_PULL
  2	GPIO_MODE_OUTPUT_PP
  3	GPIO_MODE_OUTPUT_OD
  4	GPIO_MODE_OUTPUT_OD_PULL_UP
  5	GPIO_MODE_OUTPUT_OD_PULL_DOWN

• GPIO Level：当 GPIO 作为输入中断时，用于指定触发中断的电平。当 GPIO 作为输出时，用于指定输出电平。

  GPIO Level	描述
  0	GPIO_LEVEL_LOW
  1	GPIO_LEVEL_HIGH
  2	GPIO_LEVEL_ALL

GPIO 配置（0x36）

MCU 可以主动发送此命令给模组，配置模组 GPIO。MCU 可以一次性配置多个模组 GPIO。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x36
数据长度	2	N
数据	N	GPIO 个数（1 字节）+ GPIO 配置列表
校验和	1	xx

• GPIO 个数（1 字节）：要配置的 GPIO 个数。

• GPIO 配置列表：每个 GPIO 占用 4 字节，具体格式如下图所示：



示例：55 AA 02 xx xx 36 00 05 01 00 00 02 01 xx 表示要配置 1 个 GPIO，具体为 PA0，GPIO_MODE_OUTPUT_PP，输出高电平。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x36
数据长度	2	N
数据	N	GPIO 个数（1 字节） + GPIO 配置结果
校验和	1	xx

• STATUS：
  • 0x01：表示配置失败。
  • 0x00：表示配置成功。

示例：55 AA 02 xx xx 36 00 05 01 00 00 02 01 xx

GPIO 电平读取（0x37）

MCU 可以主动发送此命令给模组，获取模组指定 GPIO 当前的电平值。

使用此命令之前，需要先通过 GPIO 配置 命令配置模组 GPIO。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x37
数据长度	2	N
数据	N	GPIO 个数（1 字节）+ GPIO 读取列表
校验和	1	xx

• GPIO 个数（1 字节）：要读取的 GPIO 个数。

• GPIO 读取列表：每个 GPIO 占用 2 字节，具体格式如下图所示：



示例：55 AA 02 xx xx 37 00 05 02 00 00 01 01 xx 表示要读取 PA0 和 PB1 的电平。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x37
数据长度	2	N
数据	N	GPIO 个数（1 字节） + GPIO 电平列表
校验和	1	xx

• GPIO 个数（1 字节）：要读取的 GPIO 个数。

• GPIO 电平列表：每个 GPIO 占用 3 字节，具体格式如下图所示：



• GPIO LEVEL：

  • 0x01：表示高电平。
  • 0x00：表示低电平。
  • 0xff：表示失败，例如模组 GPIO 不存在或未配置。

示例：55 AA 02 xx xx 37 00 07 02 00 00 01 01 01 00 xx 表示当前 PA0 是高电平，PB1 是低电平。

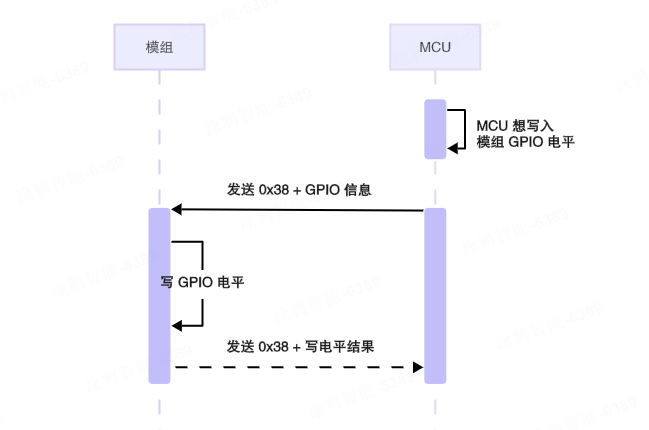

GPIO 输出控制（0x38）

当模组 GPIO 被配置为输出时，MCU 可以主动发送此命令给模组，控制该 GPIO 输出高电平或低电平。

使用此命令之前，需要先通过 GPIO 配置 命令配置模组 GPIO。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x38
数据长度	2	N
数据	N	GPIO 个数（1 字节） + GPIO 输出控制列表
校验和	1	xx

• GPIO 个数（1 字节）：要控制输出的 GPIO 个数。

• GPIO 输出控制列表：每个 GPIO 占用 3 字节，具体格式如下图所示：



• GPIO LEVEL：

  • 0x01：表示高电平。

  • 0x00：表示低电平。

示例：55 AA 02 xx xx 38 00 07 02 00 00 01 01 01 00 xx 表示要控制模组的 PA0 输出高电平，PB1 输出低电平。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x38
数据长度	2	N
数据	N	GPIO 个数（1 字节） + GPIO 输出控制响应
校验和	1	xx

• GPIO 个数（1 字节）：要读取的 GPIO 个数。

• GPIO 输出控制响应：每个 GPIO 占用 3 字节，具体格式如下图所示：



• STATUS：

  • 0x00：表示成功。
  • 0x01：表示失败，例如模组 GPIO 不存在或未配置为输出模式。

示例：55 AA 02 xx xx 38 00 07 02 00 00 00 01 01 00 xx 表示模组 PA0 输出高电平成功，PB1 输出低电平成功。

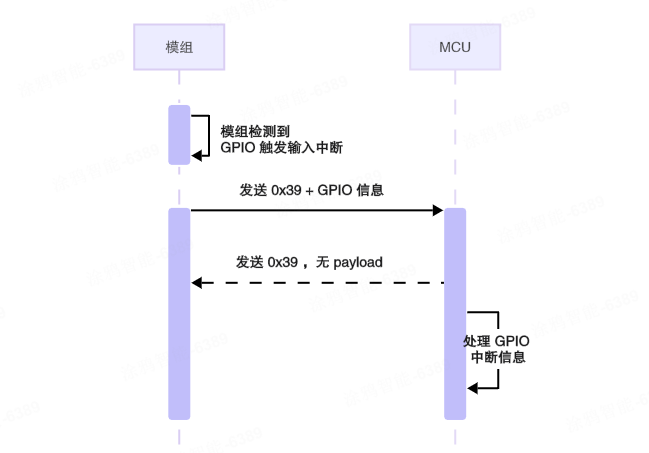

GPIO 输入中断通知（0x39）

当模组 GPIO 被配置为输入中断，且检测到 GPIO 中断触发，则模组会通过本命令通知 MCU。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x39
数据长度	2	0x0003
数据	3	Port Number（1 字节）+ Pin Number（1 字节）+ GPIO Level（1 字节）
校验和	1	xx

示例：55 AA 02 xx xx 39 00 03 00 00 01 xx 表示检测到 PA0 中断，产生中断的电平是高电平。

MCU 应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x39
数据长度	2	0x0000
数据	0	无
校验和	1	xx

目前，模组端不处理 MCU 对 0x39 命令的应答帧。

时间和天气

时间同步（0x24）

MCU 可以主动发送此命令给模组，让模组向网关请求时间信息。

网关回复模组后，模组通过本命令通知 MCU。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x24
数据长度	2	0x0000
数据	0	无
校验和	1	xx

示例：55 AA 02 xx xx 24 00 00 xx MCU 请求时间同步。

模组应答

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x24
数据长度	2	0x0008
数据	8	标准时间戳（4 字节） + 本地时间戳（4 字节）
校验和	1	xx

• 标准时间戳：格林威治时间，以 1970.01.01 00:00:00 为起点到现在的总秒数。
• 本地时间戳：考虑时区和夏令时的本地时间，即标准时间 ± 时差。一般设备以本地时间为准。

示例：55 AA 02 xx xx 24 00 08 66 45 DB F0 66 46 4C 70 xx

• 标准时间：0x6645DBF0
• 本地时间：0x66464C70

天气信息查询（0x3A）

MCU 可以主动发送此命令给模组，让模组向网关请求天气/城市信息。

网关从互联网获取到天气/城市信息后回复给模组，然后模组通过 天气信息通知 命令通知 MCU。

地址类型

• 设备地址（网关激活地址）：即天气/城市信息以网关的激活地址为准。如果网关激活地址和当前网关所在地一致，那么这些天气/城市信息也可以视作设备所在地的天气/城市信息。
• App 设置的家庭地址：即天气/城市信息以用户在涂鸦 App 上设置的家庭地址为准。

预报（天气）

• 实时天气：即从云端获取到的当前时刻的天气，例如温度、湿度、风向和风力等。
• 预报天气：包括今天在内的未来几天的天气，当前最多可以获取到近 7 天的天气数据。

数据

• 天气数据：支持多种天气数据，以天气 ID 表示，例如 01：温度，02：湿度，03：天气概况。详见 附表 1 天气数据。
• 城市数据：可查询所在城市名称字符串，主要用于显示屏显示。

MCU 发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x3A
数据长度	2	N
数据	N	天气请求格式 / 城市名称请求格式
校验和	1	xx

天气请求格式

字段	字节数	说明
版本号	1	0x11 固定值
地址类型	1	0x00：设备地址（以网关激活地址为准） 0x01：App 设置的家庭地址
天气 ID	N	表示要请求哪些天气数据，每个天气数据有唯一 ID（1 字节） 最少请求 1 个 ID
天气预报标志位	1	0x12 固定值，同时也作为天气 ID 的结束标志
天气预报天数	1	0x00：不包含天气预报 0x01 ~ 0x07：天气预报的天数
实时天气标志位	1	0x13 固定值
是否需要实时天气	1	0x00：不需要实时天气 0x01：需要实时天气

• 天气预报天数、是否需要实时天气：不能同时为 0，否则网关不会返回数据。

城市名称请求格式

字段	字节数	说明
版本号	1	0x11 固定值
地址类型	1	0x00：设备地址（以网关激活地址为准） 0x01：App 设置的家庭地址
区县请求标志	6	0x63 0x2E 0x61 0x72 0x65 0x61 对应字符串：c.area
城市请求标志	6	0x63 0x2E 0x63 0x69 0x74 0x79 对应字符串：c.city

示例 1：55 AA 02 xx xx 3A 00 09 11 00 01 02 03 12 00 13 01 xx

• 11：版本号
• 00：设备地址（网关）
• 01 02 03：天气 ID，01 温度，02 湿度，03 天气概况
• 12：天气预报标志位
• 00：不需要天气预报
• 13：实时天气标志位
• 01：需要实时天气

表示请求设备地址的实时天气数据，包含温度、湿度、天气概况，不需要天气预报。

示例 2：55 AA 02 xx xx 3A 00 09 11 00 01 02 03 12 07 13 00 xx

• 11：版本号
• 00：设备地址（网关）
• 01 02 03：天气 ID，01 温度，02 湿度，03 天气概况.
• 12：天气预报标志位
• 07：请求近 7 天的天气预报（含今天）
• 13：实时天气标志位
• 00：不需要实时天气

表示请求设备地址的近 7 天天气预报，包含温度、湿度和天气概况，不需要实时天气。

示例 3：55 AA 02 xx xx 3A 00 0D 11 00 63 2E 61 72 65 61 63 2E 63 69 74 79 xx

• 11：版本号
• 00：设备地址（网关）
• 63 2E 61 72 65 61：区县请求名称
• 63 2E 63 69 74 79：城市请求名称

表示请求设备地址的城市名称和区县名称。

模组返回

• 若模组未入网或网关返回超时，则通过本命令返回失败给 MCU。
• 若模组已入网，且网关回复不超时，则通过 天气信息通知 命令返回给 MCU。

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x3A
数据长度	2	0x0001
数据	1	0x00（请求失败）
校验和	1	xx

天气信息通知（0x3B）

模组收到来自网关的天气/城市信息后，模组通过本命令将天气信息发送给 MCU。

网关的天气/城市信息取自互联网。

模组发送

字段	字节数	说明
帧头	2	0x55AA
版本	1	0x02
序列号	2	xx xx
命令字	1	0x3B
数据长度	2	N
数据	N	天气数据格式 / 城市区域名称格式
校验和	1	xx

天气数据格式

字段	字节数	说明
版本号	1	0x11 固定值
地址类型	1	0x00：设备地址（以网关激活地址为准） 0x01：App 设置的家庭地址
天气预报标志位	1	0x12 固定值
天气预报天数	1	0x00：不包含天气预报 0x01 ~ 0x07：天气预报的天数
实时天气标志位	1	0x13 固定值
是否需要实时天气	1	0x00：不需要实时天气 0x01：需要实时天气
天气信息	N	天气参数 1 + 天气参数 2 + ...

天气参数 的格式：天气 ID + 实时值 + 今天预报 + 明天预报 + 后天预报 + …… （取决于预报天数）

• 天气 ID：参考 附表 1 天气数据。
• 实时值：若 是否需要实时天气 = 0x01，则包含该字段。该字段的长度与天气 ID 有关。
• 预报值：若 天气预报天数 ≠ 0x00，则包含该字段。根据 天气预报天数 决定该字段包含几组数据。

该帧的 payload 示例：

本例中只展示了 天气数据格式 部分，其中：

• 地址类型：0x00，表示以设备所在地址为准。
• 预报天数：0x03，表示数据中包含了 3 天的预报数据。
• 包含实时：0x01，表示数据中包含了实时数据。
• 因此，解析时按每个天气包含 4 组数据，实时数据在前，预报数据按今天，明天，后天……的顺序排列。

不能出现同时不包含实时值与预报值的情况。

城市区域名称格式

字段	字节数	说明
版本号	1	0x11 固定值
地址类型	1	0x00：设备地址（以网关激活地址为准） 0x01：App 设置的家庭地址
区县标志	6	0x63 0x2E 0x61 0x72 0x65 0x61 对应字符串: c.area
区县名称	N	不定长度，最长 24 字节
城市标志	6	0x63 0x2E 0x63 0x69 0x74 0x79 对应字符串: c.city
城市名称	N	不定长度，最长 24 字节

该帧的 payload 示例：11 01 63 2E 61 72 65 61 E8 A5 BF E6 B9 96 E5 8C BA 63 2E 63 69 74 79 E6 9D AD E5 B7 9E

• 11：版本号，固定值
• 01：地址类型 01，表示后续数据对应的地址为 App 设置的家庭地址
• 63 2E 61 72 65 61：字符串 c.area 表示后面接区县名称
• E8 A5 BF E6 B9 96 E5 8C BA：西湖区
• 63 2E 63 69 74 79：字符串 c.city 表示后面接城市名称
• E6 9D AD E5 B7 9E：杭州

MCU 应答

模组不关心 MCU 的应答帧。

附表

附表 1：天气数据

天气 ID	数据段	含义	类型	描述
1	Temperature	大气温度	INT16	支持 7 天内数据，中国大陆地区不支持
2	Humidity	空气湿度	UINT16	支持 7 天内数据
3	ConditionNum	天气概况编码	UINT8	支持 7 天内数据
4	RealFeel	体感温度	UINT16	不支持 7 天内数据
5	uvi	紫外线指数	UINT8	支持 7 天内数据
6	windSpeed	风速	UINT8	支持 7 天内数据, 此值是实际风速 x10 的结果 使用时需要除以 10
7	windDir	风向	UINT8	支持 7 天内数据
8	windLevel	风级	UINT8	支持 7 天内数据
9	aqi	空气质量指数	UINT16	仅有当天数据
10	Pm10	可吸入颗粒物 PM10	UINT16	仅有当天数据
11	Pm25	细颗粒物 PM2.5	UINT16	仅有当天数据
12	O3	臭氧浓度	UINT16	仅有当天数据
13	No2	二氧化氮浓度	UINT16	仅有当天数据
14	Co	一氧化碳浓度	UINT16	仅有当天数据
15	So2	二氧化硫浓度	UINT16	仅有当天数据
16	T-high	最高温度	INT16	仅有预报数据
17	T-low	最低温度	INT16	仅有预报数据
18	Data	预报天数	UINT8	1 ≤ n ≤ 7，当且仅当支持预报的数据才能添加此字段
19	Currdate	实时天气获取	Bool	1：带上实时数据。 0：不带上实时数据

附表 2：中文天气 UTF-8 编码

天气 ID	编码	描述
0x78	120	晴
0x65	101	大雨
0x66	102	雷暴
0x67	103	沙尘暴
0x68	104	小雪
0x69	105	雪
0x6a	106	冻雾
0x6b	107	暴雨
0x6c	108	局部阵雨
0x6d	109	浮尘

附表 3：风向简码编码表

风向 ID	风向简码（字符串）	描述
0x00	N	北
0x01	NNE	东北偏北
0x02	NE	东北
0x03	ENE	东北偏东
0x04	E	东
0x05	ESE	东南偏东
0x06	SE	东南
0x07	SSE	东南偏南
0x08	S	南
0x09	SSW	西南偏南
0x0a	SW	西南
0x0b	WSW	西南偏西
0x0c	W	西
0x0d	WNW	西北偏西
0x0e	NW	西北
0x0f	NNW	西北偏北

更新记录

主要变更	修订日期	修订说明
优化文档	20241122	1. 修正 0x01 命令的产品信息示例
增加命令	20241112	1. 增加获取模组信息 0x07 命令字支持 2. 增加 Dongle 产测 0x21，0x22 命令字支持 3. 增加时序图 4. 修正几处笔误
优化文档	20240725	1. 增加 0x0C 命令 MCU 应答帧描述
优化文档	20240717	1. 修正 0x0D 命令的最大请求数据包长度 2. 修正几处笔误
优化文档	20240708	1. 优化文档排版，优化各命令的描述
增加命令	20240521	1. 增加联动过滤 0x2C 命令字支持 2. 增加 0x36，0x37，0x38，0x39 GPIO 配置命令字支持 3. 增加 0x3A，0x3B 天气获取命令字支持
优化文档	20221114	1. 优化协议排版，优化内容描述
增加命令	20220902	1. 增加 MCU 查询网关联网状态
增加命令	20220817	1. 增加 0x2A、0x2B、0x41、0x42、0x43 命令字及其功能 2. 强电版本增加发射功率可配 3. 产品信息新增可选 g 键值及其功能介绍
优化文档	20220322	1. 修改波特率自适应部分描述
增加命令	20211214	1. 增加 App，恢复出厂设置通知，MCU 配置 Zigbee 网络参数，MCU 广播数据上报，读取 DP 数据的协议
优化文档	20201118	1. 明确 MCU 唤醒模组和模组唤醒 MCU 的方式为电平或脉冲，兼容 2. 明确网络参数配置中 Rejoin 的时间是长期 Rejoin 失败的时间
增加命令	20200801	1. 增加模组查询 MCU 类型帧 2. 增加 MCU 设置模组网络参数帧
优化协议	20200715	1. seq 的范围 2. 数据长度修改为 62 3. RF 测试时，当传入的信道非法时，默认 11 信道 4. 增加协议描述
时序调整	20200204	1. 模组增加配网状态的状态发送。 说明：现阶段，协议没有对配网状态做出指示，客户的配网指示灯的逻辑没有把控。
修订文档	20181029	1. 添加可靠性传输 2. 添加休眠设备唤醒机制
修订文档	20180731	1. 添加场景开关协议
修订文档	20180702	1. 添加被动上报以及超时重传机制 2. 增加硬件握手 IO
修订文档	20180628	1. 修改超时时间 2. 修改被动上报方式 3. 修改模组配置方式
创建文档	20180623	创建文档
