T5 对接 RGB 替换屏

T5 添加 RGB 替换屏幕，需要通过 LCD（Liquid Crystal Display，液晶显示屏）驱动适配和 TP（Touch Panel，触摸屏）驱动适配。

本文为您介绍如何添加 LCD 驱动和 TP 驱动。其中，添加 LCD 驱动有两种方式：TDD 驱动方式和通过 RGB 接口。

LCD 适配：TDD 驱动方式

TDD，即 Tuya Device Driver，是涂鸦为开发者提供的用于将设备注册到抽象层的接口。根据涂鸦驱动组件开发规范，驱动层 的组件/文件/函数都以 tdd 为前缀。

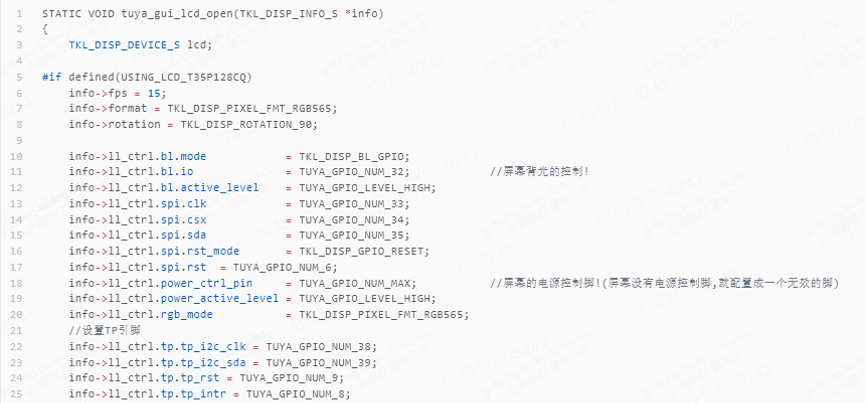

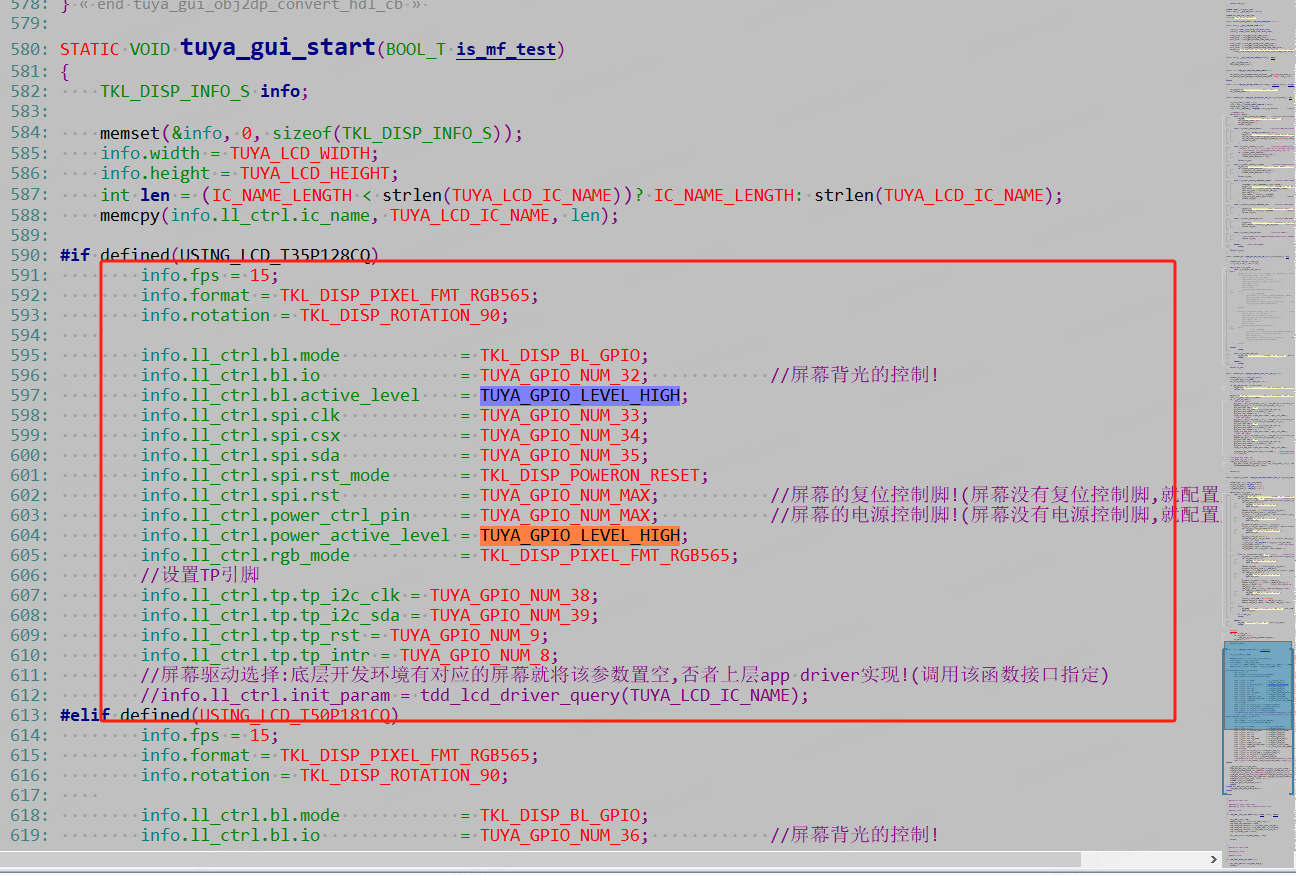

首先，修改 tuya_gui_start 接口，如下图所示（请注意红色框中的 GPIO 配置）。

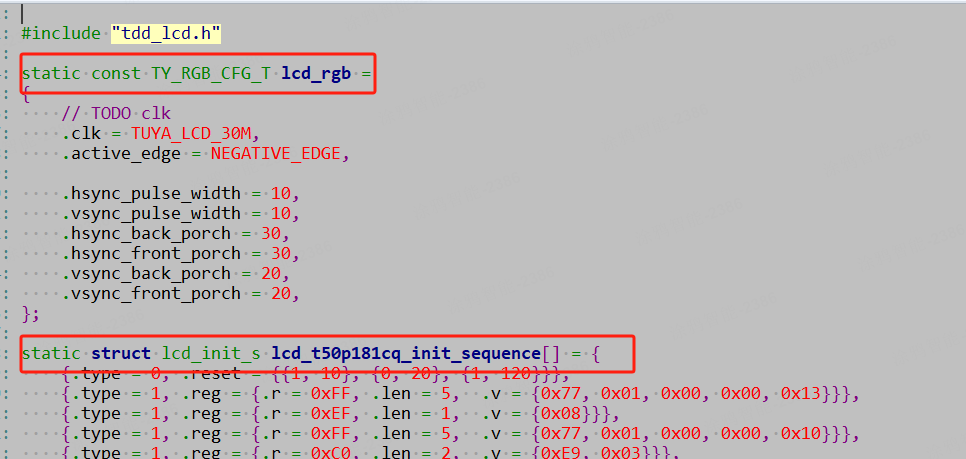

然后修改驱动，示例如下图。具体介绍请参考本章节下文中的介绍。

第一步：添加驱动文件

首先，在 tdd_lcd_driver/src/rgb/ 目录中创建驱动文件，如 lcd_st7701s_t50p181cq.c，然后完成以下操作：

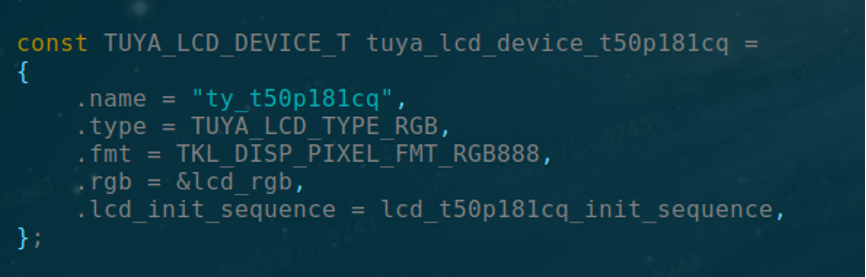

1. 添加驱动声明。结构如下：



   typedef struct
   {
       char *name;
       TUYA_LCD_TYPE_E type;
       TKL_DISP_PIXEL_FMT_E fmt;   /* output data format */
       union {
           const TY_RGB_CFG_T *rgb;
           const TY_SPI_CFG_T *spi;
       };

       struct lcd_init_s *lcd_init_sequence;
   } TUYA_LCD_DEVICE_T;


   参数说明

   参数	描述
   .name	用于应用层索引驱动
   .type	表示驱动类型
   .fmt	用于表示输出到屏幕的 RGB 格式类型
   .rgb	存储屏幕时钟及同步信息参数
   .lcd_init_sequence	屏幕初始化序列

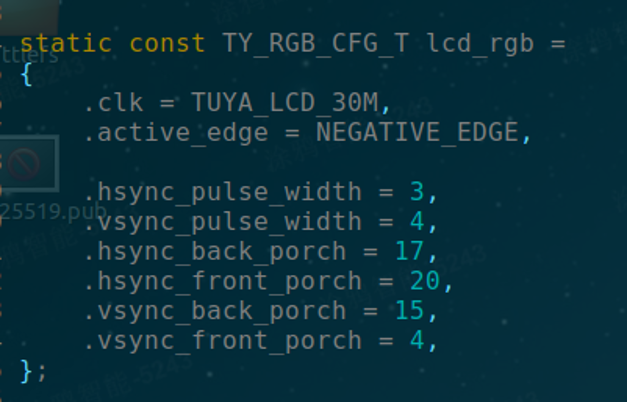

2. 填充屏幕时钟及屏幕参数。数据结构如下：



   typedef struct
   {
       LCD_CLK_T clk;                         /**< config lcd clk */
       DATA_ACTIVE_EDGE_E active_edge;

       UINT16_T hsync_back_porch;            /**< rang 0~0x3FF (0~1023), should refer lcd device spec*/
       UINT16_T hsync_front_porch;           /**< rang 0~0x3FF (0~1023), should refer lcd device spec*/
       UINT16_T vsync_back_porch;            /**< rang 0~0xFF (0~255), should refer lcd device spec*/
       UINT16_T vsync_front_porch;           /**< rang 0~0xFF (0~255), should refer lcd device spec*/
       UINT8_T  hsync_pulse_width;           /**< rang 0~0x3F (0~7), should refer lcd device spec*/
       UINT8_T  vsync_pulse_width;           /**< rang 0~0x3F (0~7), should refer lcd device spec*/
   } TY_RGB_CFG_T;


   参数说明

   • .clk：屏幕像素时钟。
   • 其它参数：与行同步、帧同步参数相同。

3. 屏幕初始化序列。数据结构如下：

   struct lcd_reset_seq {
       UINT16_T gpio_level;
       UINT16_T delay_time;
   };

   struct lcd_reg_set {
       UINT8_T r;
       UINT8_T len;
       UINT8_T v[16];
   };

   struct lcd_init_s {
       LCD_SPI_CONFIG_TYPE type;
       union {
           UINT32_T delay_time;
           struct lcd_reg_set reg;
           struct lcd_reset_seq reset[3];
       };
   };


   参数说明

   • .type：表示当前结构体元素类型，枚举值为：

     typedef enum  {
         SPI_LCD_RESET = 0,
         SPI_CONFIG_REG,
         SPI_DELAY,
         SPI_ITEM_END
     } LCD_SPI_CONFIG_TYPE;

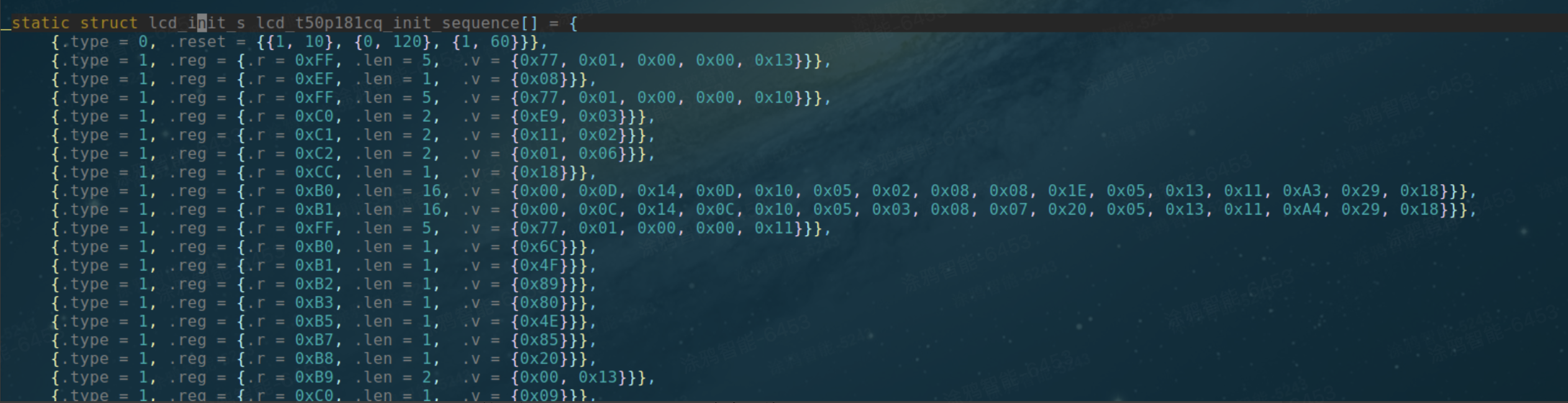

   • Union 联合为具体参数，以下图为例说明：


     参考下表中说明，并以此为例类推、依次配置寄存器：

     字段	说明
     第一行 {.type = 0, .reset = {{1, 10}, {1, 120}, {1, 60}}}	即 reset 指令 {1,10)：GPIO 拉高 10 ms {0,120}：GPIO 拉低 120 ms {1，60}：GPIO拉高 60 ms
     第二行 {.type = 1, .reg = {.r = 0XFF, .len = 5, .v = {0x77, 0x01, 0x00, 0x00, 0x13}}}	即配置寄存器值 配置寄存器：0xff 数据长度：5 字节 数据内容：0x77, 0x01, 0x00, 0x00, 0x13
     第三行 {.type = 1, .reg = {.r = 0XEF, .len = 1, .v = {0x08}}}	即配置寄存器值 配置寄存器：0xef 数据长度：1 字节 数据内容：0x08

     • 序列最后一行必须是配置结束标志字段：{.type = SPI_ITEM_END},
     • 寄存器配置多个数据时，依次按先后顺序写入。

第二步：驱动文件声明

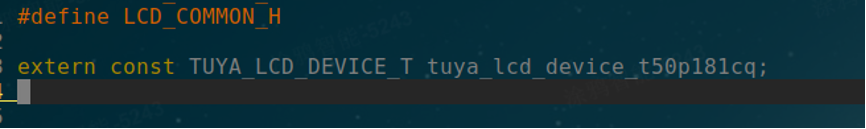

1. 在 lcd_common.h 中添加声明，如下图：

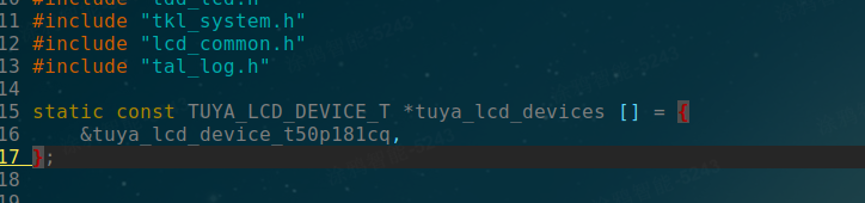

2. 在 lcd_common.c 中添加引用，如下图：



第三步：应用查询获取

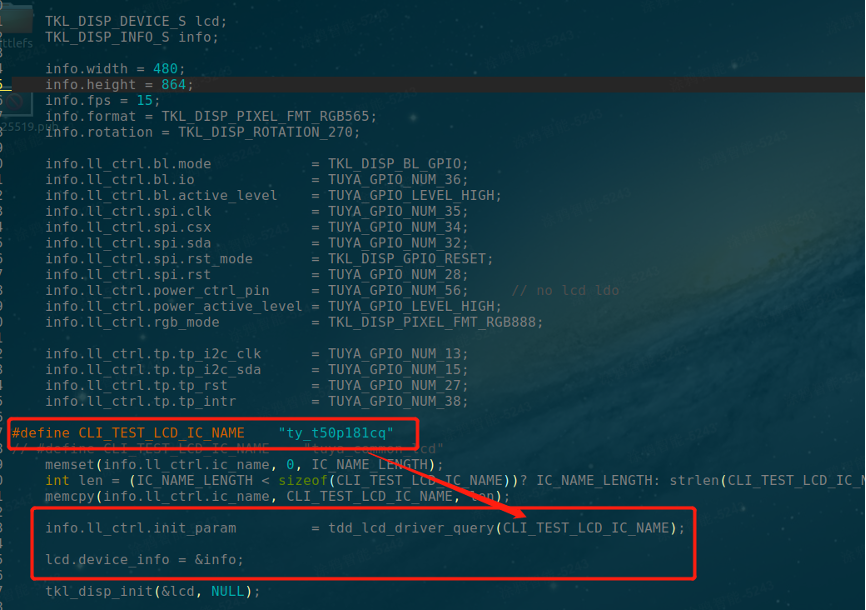

通过 name 查询，示例如下：

LCD 适配：通过 RGB 接口方式

第一步：准备 Tuya Wind IDE

下载并安装 Tuya Wind IDE。更多详情，请参考 Tuya Wind IDE。

第二步：添加驱动文件

以下说明均基于工程根目录的路径。

1. 添加源文件。在 vendor/T5/t5_os/components/bk_peripheral/src/lcd/rgb/ 目录中，放入屏幕驱动文件，下面以 lcd__gc9503_boe.c 为例。
   驱动文件需要填充 两个结构体，一个函数实现：

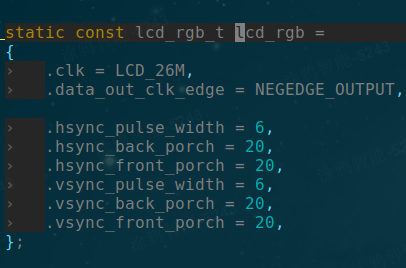

   • 帧时钟/同步相关结构体：修改结构中的 rgb 域。具体参数需要与屏厂沟通获取，参考如下：

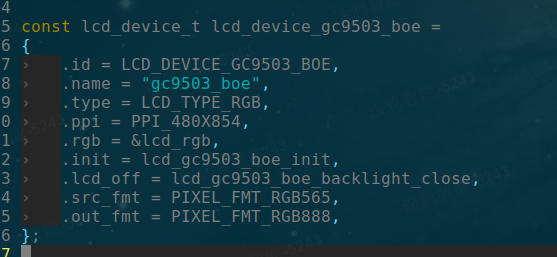

   • 驱动 LCD 描述结构体：修改结构中的 init 域，参考示例如下：



   • 屏幕初始化函数

2. 添加驱动描述，让 BK 驱动框架可以索引到您的驱动程序。

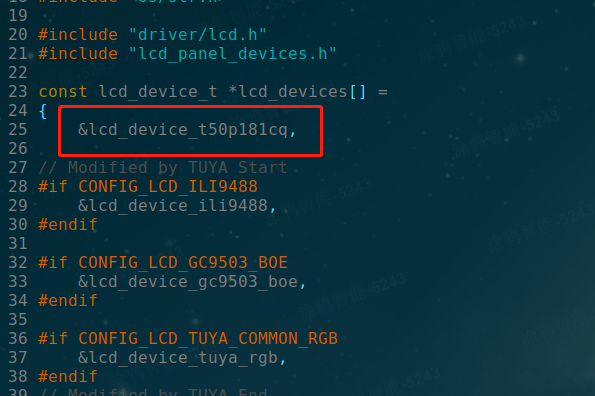

   1. 在 vendor/T5/t5_os/components/bk_peripheral/src/lcd/lcd_panel_devices.c 文件中，添加 驱动 LCD 描述结构体 中的驱动结构体，参考如下：

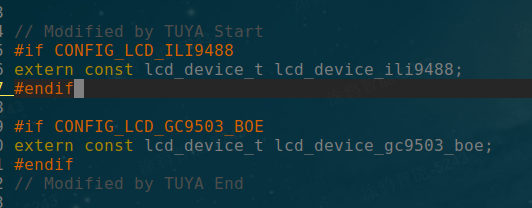

   2. 在 vendor/T5/t5_os/components/bk_peripheral/include/lcd_panel_devices.h 文件中添加声明，参考如下：

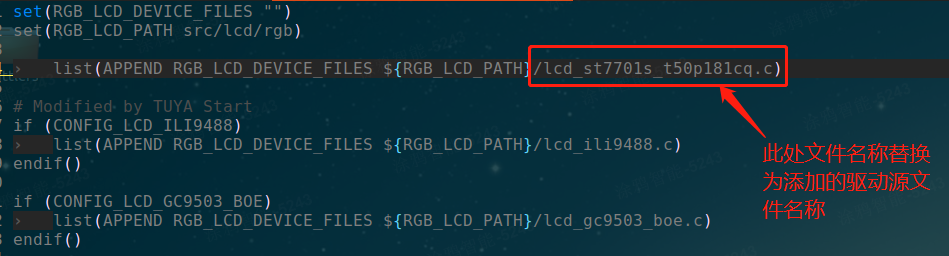

3. 添加驱动源文件到编译框架。修改 vendor/T5/t5_os/components/bk_peripheral/src/lcd/rgb/config.cmake，把驱动文件添加到 CMakeLists.txt 中，如下图所示：



第三步：LCD/TP 初始化

设置 GPIO

示例代码如下图所示：

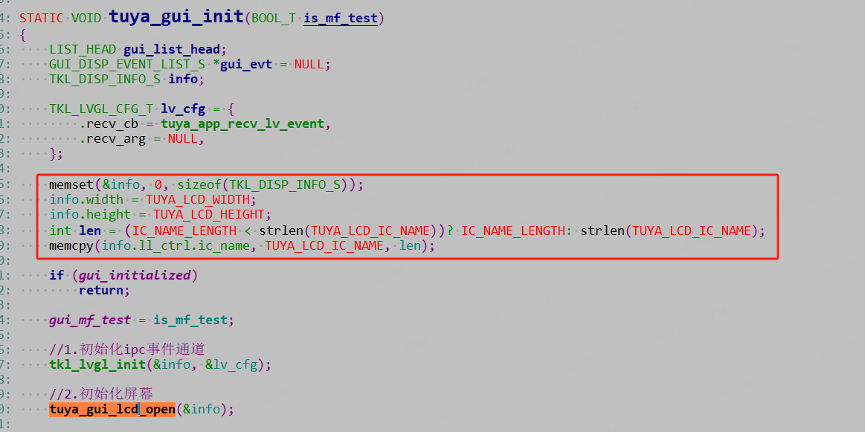

设置分辨率及屏幕名称

示例代码如下图所示：

TP 适配

第一步：添加 TP 驱动

添加 TP 驱动程序到⽬录 vendor/T5/t5_os/components/bk_peripheral/src/tp/tp_gt1151.c。

第二步：TP 挂载

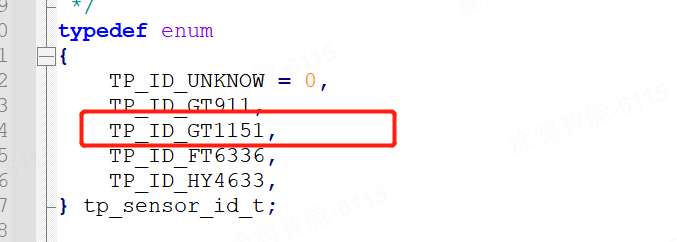

1. 添加新增 TP 类型枚举到 T5/t5_os/bk_idk/include/driver/tp_types.h，如下图所示：

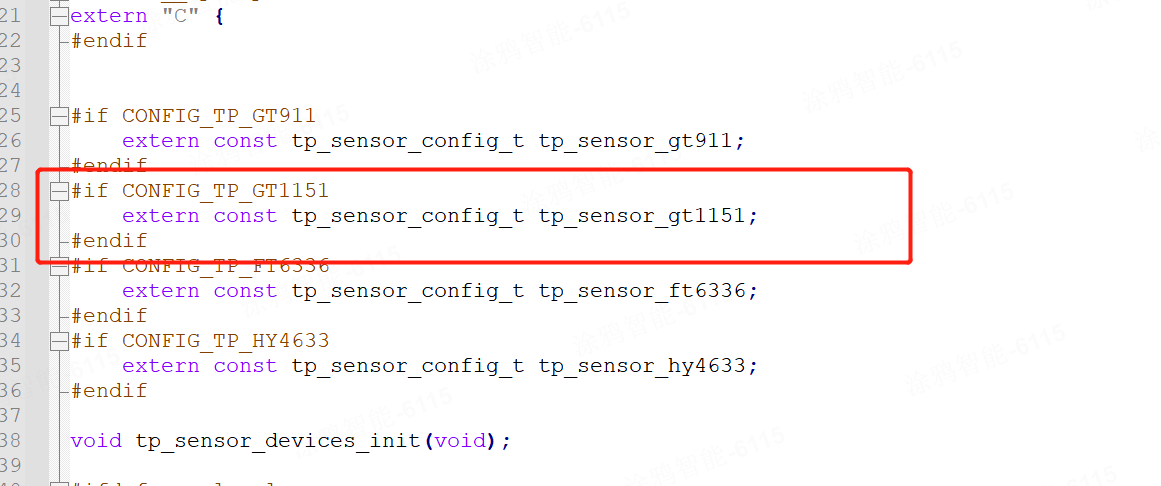

2. 添加新增 TP 驱动索引到 vendor/T5/t5_os/components/bk_peripheral/include/tp_sensor_devices.h，如下图所示：

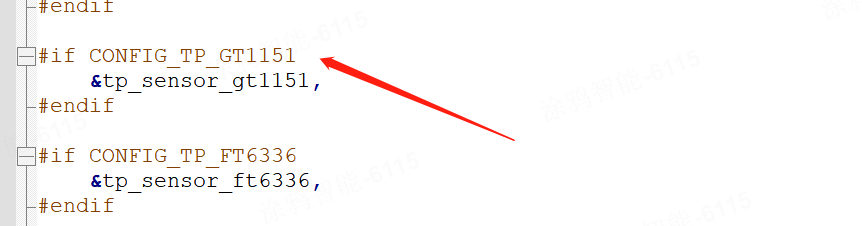

3. 添加新增 TP 到 TP list：vendor/T5/t5_os/components/bk_peripheral/src/tp/tp_sensor_devices.c，如下图所示：

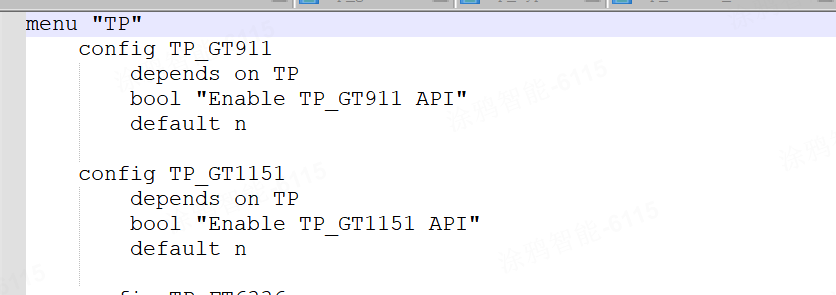

4. 添加新增 TP Kconfig 项到 vendor\T5\t5_os\components\bk_peripheral\src\tp\Kconfig，如下图所示：



第三步：添加宏控

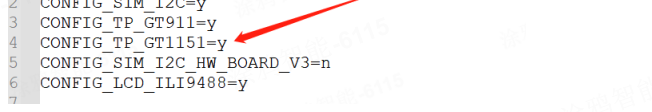

在使用 Project 的 CPU1 的 config ⽂件中，添加宏控：vendor\T5\t5_os\projects\tuya_app\config\bk7258_cp1\config。

第四步： 调试新增 TP

1. 调试 I2C 通信，⼀般能正确读取到 TP 的 chip_id 即可，可参照 cst816d_detect 函数
   处理 。

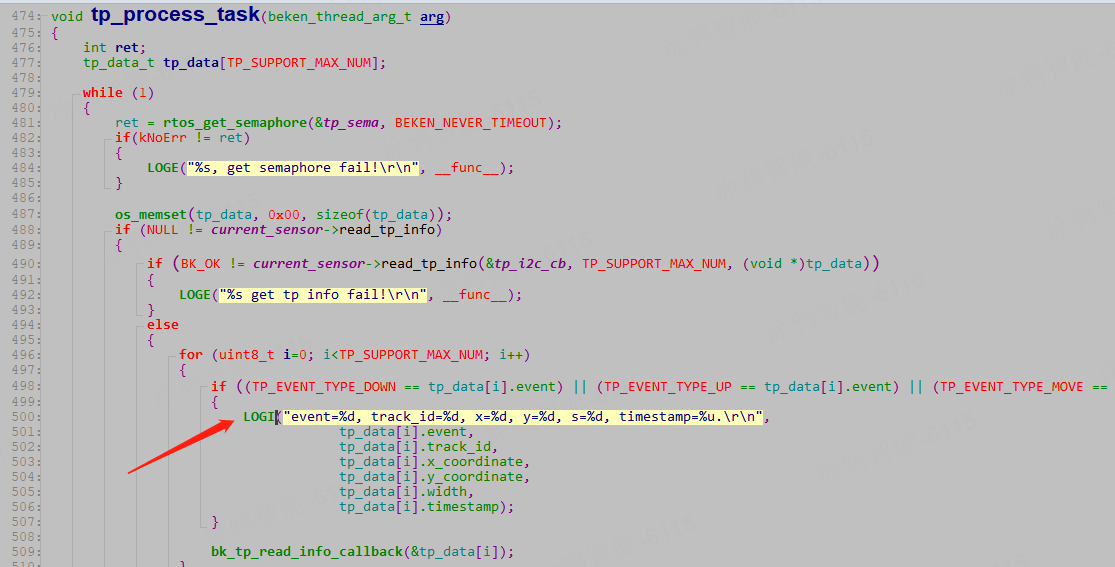

2. TP 坐标的读取通过 tp_process_task 来定时读取，可以打开如下图所示的 Log 检测 TP 数据读取情况。



3. 关于 TP 读取到的数据解析和转换处理，请参照 cst816d_read_point 函数，将 I2C 读取到的裸数据根据 TP 原⼚提供的参考资料进⾏解析和转换。⼀般关注的 IU 是坐标值、动作类型等，最后将完整 TP 数据赋值到 tp_data_t *read_data 中即可。
