T5 对接 SPI 替换屏

T5 添加 SPI 替换屏幕，需要通过添加 SPI 驱动适配。本文以 GC9A01 SPI 驱动为例说明如何添加驱动。

增加 SPI GC9A01 驱动文件

关于驱动初始化，您可以从屏幕厂家提供的资料中获取。

增加驱动初始化指令表

• 路径：vendor/T5/t5_os/components/bk_peripheral/src/lcd/spi

  • 在该目录下创建一个 lcd_spi_gc9a01.c 文件。
  • 指令格式：命令 + {数据} + 长度
  当长度为 0xFF 时，即表示延时，数据表示延时的毫秒数。

  #include <common/bk_include.h>
  #include <driver/lcd_types.h>
  static const lcd_qspi_init_cmd_t gc9a01_init_cmds[] =
  {
      // 初始化指令 0x11，无数据
      {0x11, {0x00}, 0},

      // 初始化指令 0x66，10 个数据
      {0x66, {0x3C, 0x00, 0xCD, 0x67, 0x45, 0x45, 0x10, 0x00, 0x00, 0x00}, 10},

      // 初始化指令 0x29，无数据
      {0x29, {0x00}, 0},     // Display on
      // 长度 0xFF 表示延时，数据 0x78 表示 120ms{0x00, {0x78}, 0xFF}, // sleep

      ... //按以上格式初始化驱动的指令
  }

  // 时钟，按需修改
  static const lcd_spi_t lcd_spi_gc9a01_config =
  {
  .clk = LCD_QSPI_48M
  .init_cmd = gc9a01_init_cmds,.device_init_cmd_len = sizeof(gc9a01_init_cmds) / sizeof
  (lcd_qspi_init_cmd_t),
  };

  const lcd_device_t lcd_device_gc9a01 =
  {
      .id = LCD_DEVICE_GC9A01,
      .name ="gc9a01",    // 上层查找的驱动名字
      .type = LCD_TYPE_SPI,.ppi = PIXEL_240 << 16 | PIXEL_240, // 屏幕分辨率，可以直接数字
      .spi = &lcd_spi_gc9a01_config,
      .init = NULL,
      .lcd_off = NULL,
  };


  .id = LCD_DEVICE_GC9A01 中，LCD_DEVICE_GC9A01 是自定义的 lcd_device_id_t 枚举成员。

• 路径：vendor/T5/t5_os/bk_idk/include/driver/lcd_types.h

  .ppi = PIXEL_240 << 16 | PIXEL_240中，PIXEL_240 是自定义的宏，也可以直接写数字。

• 路径：vendor/T5/t5_os/bk_idk/include/driver/media_types.h

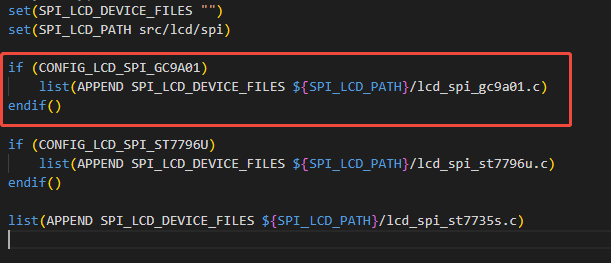

  在 config.cmake 中加入驱动文件，如下图所示：



注册屏幕驱动

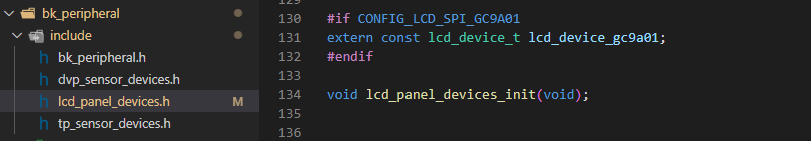

路径：vendor/T5/t5_os/components/bk_peripheral/include/lcd_panel_devices.h

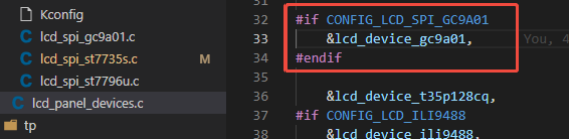

路径：vendor/T5/t5_os/components/bk_peripheral/src/lcd/lcd_panel_devices.c

修改 SPI LCD 其他引脚

路径：vendor/T5/t5_os/components/display_service/src/lcd_spi_display_service.c

SPIO 的引脚：

#define SPIO_LL_CSN_PIN           GPIO_15
#define SPIO_LL_SCK_PIN           GPIO_14
#define SPIO_LL_MOSI_PIN          GPIO_16
#define SPIO_LL_MISO_PIN          GPIO_17

SPI & QSPI 选择：

#define LCD_SPI_REFRESH_WITH_QSPI 0 //spi改0 qspi改1

其他引脚控制：

#define LCD_SPI_RESET_PIN           GPIO_28
#define LCD_SPI_BACKLIGHT_PIN       GPIO_26
#define LCD_SPI_RS_PIN              GPIO_9
