OM6626B 规格书

概述

OM6626 芯片是一款功率优化的真正片上系统（SoC）解决方案，与蓝牙 5.3 版本兼容，适用于 2.4GHz 蓝牙低能耗系统、专有 2.4GHz 系统、人机界面设备（键盘、鼠标和遥控器）、运动和休闲设备、手机配件和消费电子产品。

该芯片集成了：

• 一个高性能、低功耗的射频收发器，带有蓝牙基带和丰富的外围 I/O 扩展。
• 电源管理单元（PMU），以提供高效的电源管理。
• 高达 64 MHz 的高性能 MCU、DMA、GPIO、SPI、UART、定时器、看门狗，支持 32 MHz 外部晶体，集成了多用途最大 12 位 ADC。
• 片上 80K SRAM、256 位 EFUSE，支持用户定义的 IDE 片上系统 SFLASH MCU 开发和 JTAG 软件升级。

特点

• 射频收发器
  • -98dBm 灵敏度 @1Mbps GFSK
  • -95dBm 灵敏度 @2Mbps GFSK
  • 发射功率 -30 至 +8 dBm
  • AGC（自动增益控制）
  • RSSI（1dB 分辨率）
• CPU 和调试接口
  • ARM®Cortex™-M4，最大 64 MHz
  • SWD 接口
• 内存
  • EFUSE：256 位
  • SRAM：80 KB
  • 串行闪存：1 MB
  • I-Cache 内存：8 KB
• 时钟
  • 32 MHz 和 32.768 kHz 晶体振荡器
  • 32 MHz 和 32.768 kHz RC 振荡器
• 链路控制器
  • BT 5.3 LE PHY，链路控制器
  • 专有 2.4-GHz 链路控制器
• 电源管理
  • 单电源电压：1.71 V~3.6 V
  • RX 中的峰值电流为 3.4 mA
  • TX 中的峰值电流为 4.2 mA（0 dBm）
  • 睡眠模式下为 1.2 uA（16K RAM 保持，32 KHz RC）
  • 集成 DCDC BUCK 转换器
• 软件
  • 与蓝牙 5.3 兼容
  • 支持的数据速率：1 Mbps、2 Mbps（Bluetooth LE）
  • 多种可配置的空中数据速率，从 25 Kbps 到 2 Mbps（2.4G）
  • 支持网状网络
  • 示例应用程序和配置文件
  • 支持 OTA
• 外围设备
  • 最多 25 个通用 I/O 引脚
  • 8 x DMA
  • 2 个通用异步收发器
  • 1 个 I2C 接口（仅限主机）
  • 2 个 SPI 接口
  • 1 x 16 位定时器/计数器，带 4 个比较/捕获/PWM 通道
  • 2 x 16 位定时器/计数器，带 4 个比较/PWM 通道（这两个定时器可以组合成一个 32 位 PWM 定时器）
  • 1 x 32 位实时计数器，带 3 个比较通道
  • 1 x 16 位低功耗定时器，带 2 个比较/PWM 通道
  • 1 个看门狗定时器
  • 8 通道单端 12 位 GPADC，最高可达 333.3ksps（精度和采样率可配置）
• 安全
  • AES 硬件加密
  • 支持 AES-256/AES-128 密钥
  • HW 随机数生成器
• 包装和工作环境
  • OM6626A：LGA28 3x3mm
  • OM6626B：QFN32 4x4mm
  • -40°C 至 +85°C

系统功能框图

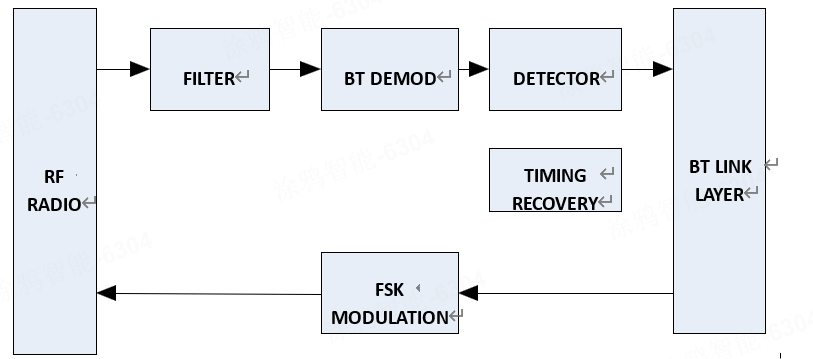

OM6626 是一款低功耗蓝牙无线收发器芯片。该芯片集成了蓝牙基带、物理层和专有 2.4GHz 协议。MCU 通过 AHB 总线访问系统硬件资源，RAM、DMA、SFLASH 和 GPIO 通过 AHB 母线交换数据，所有其他外围设备通过 AHB 访问 APB 桥和 APB 总线。

应用

OM6626 集成电路具有用于 Bluetooth®Smart 的完全集成的无线电收发器和基带处理器，可以在完全托管的系统中用作应用程序处理器和数据泵。

引脚

引脚图

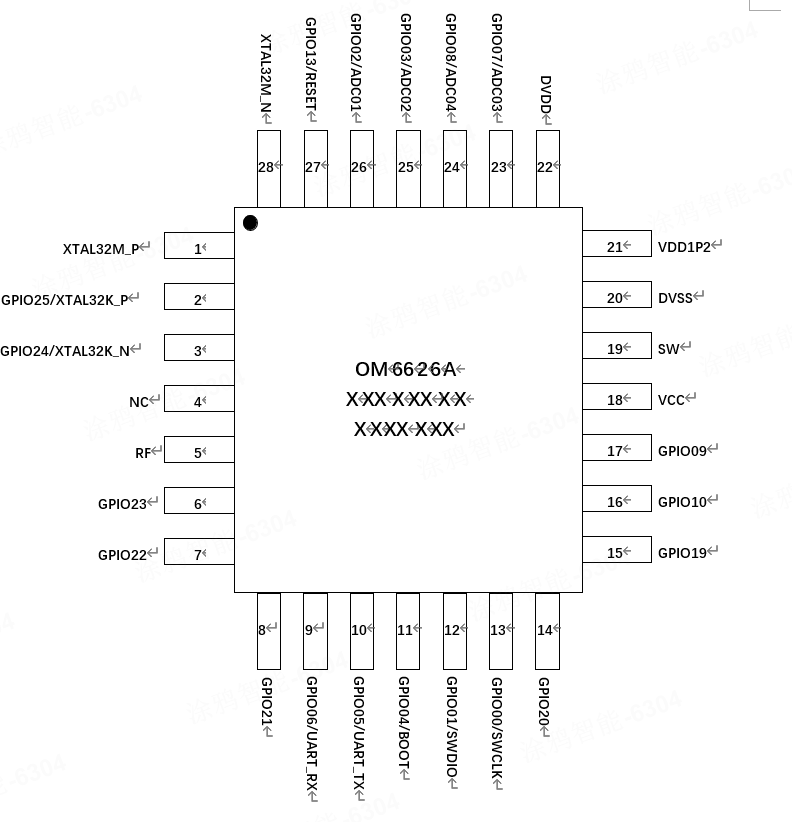

OM6626A 是一个 3mmx3mm 的 LGA28 封装。芯片引脚定义如下：

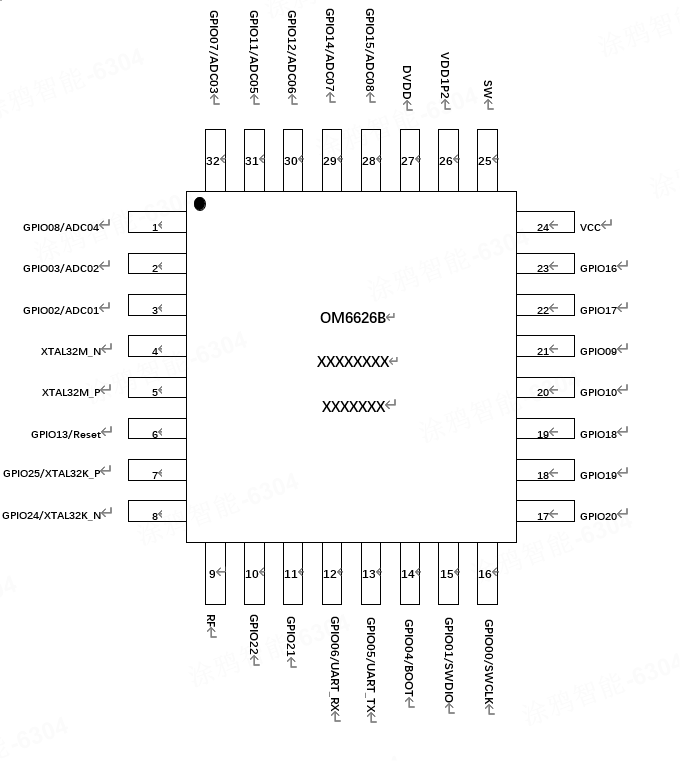

OM6626B 是一个 4mmx4mm QFN32 封装。芯片引脚定义如下：

引脚描述

OM6626A 引脚定义

名称	引脚	类型	描述
XTAL32M_P	1	模拟	32 MHz 晶体振荡器 P 输入
GPIO25/XTAL32K_P	2	数字/模拟	数字 GPIO/32.768 kHz 晶体振荡器 P 输入
GPIO24/XTAL32K_N	3	数字/模拟	数字 GPIO/32.768 kHz 晶体振荡器 N 输入
NC	4	NC	NC
RF	5	模拟	RF 输入/输出
GPIO23	6	数字	数字 GPIO
GPIO22	7	数字	数字 GPIO
GPIO21	8	数字	数字 GPIO
GPIO6/UART_RX	9	数字	数字 GPIO/UART_RX
GPIO5/UART_TX	10	数字	数字 GPIO/UART_TX
GPIO4/BOOT	11	数字	数字 GPIO/BOOT
GPIO01/SWDIO	12	数字	数字 GPIO/SWDIO
GPIO00/SWCLK	13	数字	数字 GPIO/SWCLK
GPIO20	14	数字	数字 GPIO
GPIO19	15	数字	数字 GPIO
GPIO10	16	数字	数字 GPIO
GPIO9	17	数字	数字 GPIO
VCC	18	电源	电源
SW	19	模拟	DCDC 输出连接到外部电感
DVSS	20	电源	数字接地
VDD1P2	21	电源	DCDC/LDO 内部发电电源
DVDD	22	电源	数字核心内部 LDO 生成电源
GPIO7/ADC03	23	数字/模拟	数字 GPIO/GPADC
GPIO08/ADC04	24	数字/模拟	数字 GPIO/GPADC
GPIO3/ADC02	25	数字/模拟	数字 GPIO/GPADC
GPIO2/ADC01	26	数字/模拟	数字 GPIO/GPADC
GPIO13/复位	27	数字	数字 GPIO/复位 为保证复位功能，RSTB 引脚的下拉时间应大于 40us。
XTAL32M_N	28	模拟	32 MHz 晶体振荡器 N 输入

OM6626B 引脚定义

名称	引脚	类型	描述
GPIO08/ADC04	1	数字/模拟	数字 GPIO/GPADC
GPIO3/ADC02	2	数字/模拟	数字 GPIO/GPADC
GPIO2/ADC01	3	数字/模拟	数字 GPIO/GPADC
XTAL32M_N	4	模拟	32 MHz 晶体振荡器 N 输入
XTAL32M_P	5	模拟	32 MHz 晶体振荡器 P 输入
GPIO13/复位	6	数字	数字 GPIO/复位 为保证复位功能，RSTB 引脚的下拉时间应大于 40us。
GPIO25/XTAL32K_P	7	数字/模拟	数字 GPIO/32.768 kHz 晶体振荡器 P 输入
GPIO24/XTAL32K_N	8	数字/模拟	数字 GPIO/32.768 kHz 晶体振荡器 N 输入
RF	9	模拟	RF 输入/输出
GPIO22	10	数字	数字 GPIO
GPIO21	11	数字	数字 GPIO
GPIO6/UART_RX	12	数字	数字 GPIO/UART_RX
GPIO5/UART_TX	13	数字	数字 GPIO/UART_TX
GPIO4/BOOT	14	数字	数字 GPIO/BOOT
GPIO01/SWDIO	15	数字	数字 GPIO/SWDIO
GPIO00/SWCLK	16	数字	数字 GPIO/SWCLK
GPIO20	17	数字	数字 GPIO
GPIO19	18	数字	数字 GPIO
GPIO18	19	数字	数字 GPIO
GPIO10	20	数字	数字 GPIO
GPIO9	21	数字	数字 GPIO
GPIO17	22	数字	数字 GPIO
GPIO16	23	数字	数字 GPIO
VCC	24	电源	电源
SW	25	模拟	DCDC 输出连接到外部电感
VDD1P2	26	电源	DCDC/LDO 内部发电电源
DVDD	27	电源	数字核心内部 LDO 生成的电源
GPIO15/ADC08	28	数字/模拟	数字 GPIO/GPADC
GPIO14/ADC07	29	数字/模拟	数字 GPIO/GPADC
GPIO12/ADC06	30	数字/模拟	数字 GPIO/GPADC
GPIO11/ADC05	31	数字/模拟	数字 GPIO/GPADC
GPIO7/ADC03	32	数字/模拟	数字 GPIO/GPADC

推荐操作条件

绝对最大额定值

参数	最小值	最大值	单位
电源电压（VCC）	0.3	3.9	V
最高结温	-40	125	ºC
储存温度	-40	125	ºC

正常运行条件

额定值	最小值	典型值	最大值	单位
工作温度	-40	-	85	ºC
数字核心电源电压	0.9	1.0	1.1	V
电源电压（VCC）	1.71	3.3	3.6	V
输入/输出电压	VCC	VCC	VCC	V

ESD 特性

参数	条件	典型	单位
人体模式（HBM）	测试方法：ESDA/JEDEC JS-001-2017	4000	V
机器模式（MM）	所有引脚，测试方法：JESD22-A115C	200	V
充电设备模式（CDM）	所有引脚，测试方法：ESDA/JEDEC JS-002-2018	1000	V

PMU

电源管理

主电源电压连接到 VCC 引脚。该系统包含一个主电源调节器级，具有以下调节器类型选项：

• 低压差稳压器（LDO）
• 降压调节器（DC/DC）

主电压调节器

默认情况下，LDO 稳压器启用，DC/DC 稳压器禁用。当启用 DC/DC 转换器时，相应的 LDO 稳压器被禁用。如果使用 DC/DC 调节器，则必须连接外部 LC 滤波器。使用 DC/DC 稳压器的优点是通常会降低整体功耗，因为这种稳压器的效率高于 LDO。当调节器电压降（输入和输出电压之间的差）很高时，使用 DC/DC 调节器获得的效率最好。内部调节器的效率随着电源电压和从调节器中汲取的电流而变化。

数字 LDO 稳压器

DVDD 可以通过数字主 LDO 或保留 LDO 进行调节。数字主 LDO 由主电压调节器供电，保持 LDO 由 VDD 引脚供电。

在正常模式下，DVDD 由数字主 LDO 调节。在保持模式下，数字主 LDO 断电，DVDD 由低功耗保持 LDO 调节。

GPIO 电平

GPIO 高参考电压等于 VDD 引脚上的电平。

闪光电源

内部闪存由 VDD 引脚供电，可以通过电源开关关闭。

电源监控器

电源监控器可以监控连接的电源。

电源监控器提供以下功能：

• 上电复位：当电源连接时，向电路发出信号。
• 断电复位检测器：当电压过低无法安全运行时，使系统保持复位状态。
• 可选电源故障比较器：当电源电压降至配置的阈值以下时，向应用程序发出信号。

使用电源故障比较器是可选的。启用后，它可以向 CPU 提供即将发生电源故障的预警。当电源电压降至定义的阈值以下时，电源故障比较器会生成一个事件，应用程序可以使用该事件为电源故障做准备。当电源电压在电源故障比较器启用时已经低于阈值时，或者如果阈值被重新配置为高于电源电压的水平，也会产生此事件。比较器具有 VHYST 的滞后特性。

为了节省电源，电源故障比较器在保持模式下不活动。

电源模式

电源管理单元（PMU）管理设备中电源模式的转换。每种电源模式都定义了哪些外围设备和功能可用，以及设备消耗的电流量。PMU 还可用于实现电压缩放，并关闭未使用 RAM 块的电源，以优化功耗。

正常模式

正常模式是上电重置后的默认状态。在正常模式下，所有功能块，如 CPU 或外围设备，都可以处于空闲或运行模式，具体取决于软件设置的配置和执行的应用程序的状态。

该系统可以根据任何给定时间所需的电量打开和关闭适当的内部电源。外围设备的功率要求与其活动水平直接相关，当触发特定任务或生成事件时，外围设备的活动水平会波动。

保留模式

保留模式是系统可以进入的深度节能模式。在此模式下，系统的核心功能将关闭，所有正在进行的任务都将终止。在保留模式下，可以通过以下信号之一唤醒设备：

• GPIO
• RTC
• BLE
• PMU 定时器
• LP 定时器

当系统从保留模式中唤醒时，系统会重置。

一个或多个 RAM 部分可以以保留模式保留。

DC-DC 转换器

符号	描述	最小值	典型	最大值	单位
输入电压	VIN	1.8	-	3.6	V
VDCDC	输出电压	1.1	1.25	1.45	V
ILOAD	负载电流	-	-	50	mA
TSTARTUP	启动时间	-	-	1300	us
VRIPP	电压纹波1	-	10	-	mV
EFF	效率2	90	-	%	-
LDCDC	外部电感	-	10	-	uH
CLOAD	外部负载电容器	-	4.7	-	µF

数字 LDO

数字 LDO 调节所有数字逻辑和存储块的电源。

参数	符号	最小值	典型	最大值	单位
输入电压	VIN	-	1.25	-	V
输出电压	VOUT	0.9	1.0	1.1	V
外部负载电容器	CLOAD	-	1.0	-	µF

POR

通电复位（POR）电路在电源达到所需电压水平时将系统保持在复位状态。

参数	符号	典型	单位
通电释放电压	VPOR，On	1.5	V
通电复位电压	VPOR，OFF	1.45	V

电源故障比较器/BOR

参数	符号	最小值	典型	最大值	单位
电源警告阈值	VPOF	1.8	-	2.5	V
阈值电压阶跃	VSTEP	-	0.1	-	V
阈值电压容差	VPOFTOL	-5	-	5	%
阈值电压滞后	VPOFHYS	40	50	60	mV
失电释放电压	VBOR，ON	1.58	1.65	1.72	V
失电复位电压	VBOR，OFF	1.56	1.63	1.70	V

当前消耗量

提供了一组电流消耗场景，以显示从 VCC 电源中提取的典型电流。默认 VCC 电压为 3.3V。每个场景都指定了一组适用于给定场景的操作和条件。

睡眠

符号	描述	最小值	典型	最大值	单位
ISLEEP_RAMOFF_GPIO	没有 RAM 保留，由 GPIO 唤醒	-	0.8	-	uA
ISLEEP_RAMOFF_RTC	无 RAM 保留，由 RTC 唤醒	-	1.0	-	uA
ISLEEP_RAMON_GRIO	16K RAM 保留，由 GPIO 唤醒	-	1.0	-	uA
ISLEEP_RAMON_RTC	16K RAM 保留，由 RTC 唤醒	-	1.2	-	uA

CPU 正在运行

符号	描述	最小值	典型	最大值	单位
ICPU0_64M	CPU 读/写 RAM@64MHz 1.92 毫安
ICPU1_64M	CPU 在 64 MHz 主频下执行 while (1) 无限循环程序	-	2.17	-	mA
ICPU0_32M	CPU 读/写 RAM@32MHz 1.17 毫安
ICPU1_32M	CPU 在 32 MHz 主频下执行 while (1) 无限循环程序	1.25	mA

无线电发射/接收

符号	描述	最小值	典型	最大值	单位
IRADIO_TX0	无线电 transmitting @4dbm 输出功率，1Mbps	-	-	-	mA
IRADIO_TX1	收音机 transmitting @0dbm 输出功率，1Mbps	-	4.2	-	毫安
IRADIO_RX0	无线电接收，1Mbps	3.4	mA

时钟

导言

系统时钟可以由各种内部或外部高频和低频振荡器提供。

主要特点

• 32 MHz 晶体振荡器，使用外部 32 MHz 晶体
• 32 MHz RC 振荡器
• 由 32 MHz 晶体振荡器或 32 MHz RC 振荡器合成的 64 MHz 振荡器
• 32.768 kHz 晶体振荡器，使用外部 32.768 kHz 的晶体
• 32.768 kHz RC 振荡器

电气规格

符号	描述	最小值	典型	最大值	单位
VAVD	主模拟电源	1.71	-	3.6	V
VIN	输入范围	0	-	VAVD	-
IADC	当前消耗量	-	400	-	uA
FSAMPLE	吞吐率	-	-	333.3	ksps
DNL	微分非线性	-	-	-	LSB
INL	积分非线性	-	-	-	LSB
ENOB	有效位数	-	-	-	-
F采样=333.3 ksps/256	-	11.9	-	比特	-
F采样=333.3 ksps/64	-	11.3	-	比特	–
F采样=333.3 ksps/8	-	10.8	-	比特	–
F采样=333.3 ksps	-	9.6	-	比特	-
SNDR	信噪比+失真率	-	-	-	-
F采样=333.3 ksps/256	73.4	dB	-
F采样=333.3 ksps/64	-	69.9	-	dB	-
F采样=333.3 ksps/8	-	66.7	-	dB	-
F采样=333.3 ksps	-	59.3	-	dB	-
VOS	偏移误差（已校准）	-	-		-
GE	增益误差	-	-	-	-

通信子系统

支持的功能

OM6626 片上蓝牙系统，兼容蓝牙标准 5.3。

无线电收发器

无线电收发器执行蓝牙低功耗协议的射频部分。与蓝牙 5.3 PHY 层一起，这提供了可靠的无线通信。

所有射频模块均由片上低压差稳压器（LDO）供电。蓝牙 LE 无线电包括接收器、发射器、合成器、RX/TX 组合器块和偏置 LDO。

蓝牙无线电接收器

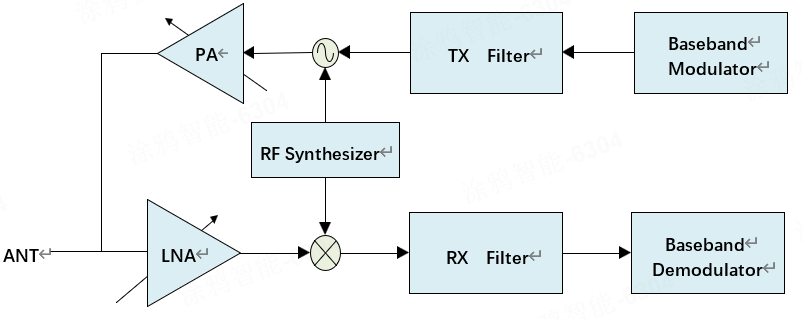

OM6626 接收机是一种低中频下变频架构。RF 信号首先通过集成变压器，该变压器在接收器和发射器之间共享。变压器驱动差分可变增益 LNA，该 LNA 在信号通过低中频下变频混频器级之前放大信号。混频器后面是一个三阶复数 BPF，它执行信道选择和图像抑制。然后，在数字域中进行进一步的信号处理之前，IF 信号由两个 SAR ADC 数字化。

蓝牙无线电发射机

OM6626 发射机是一种直接调制架构。数字基带信号直接调制锁相环（PLL）的 VCO 和分频器，称为两点调制。经过 3 级 D 类功率放大器后，无线电信号通过天线输出。

频率合成器

OM6626 频率合成器是一个完全集成的 sigma-delta 分数 N 锁相环（PLL），用于将 VCO 锁定到参考晶体振荡器。合成器使用几个集成的线性稳压器，以更好地隔离模块。

蓝牙基带单元

Bluetooth Low Energy 内核是符合 Bluetooth Smart 规范的合格 Bluetooth 5.3 基带控制器，它包括数据包编码/解码和帧调度。

主要特点

• 支持所有设备类别（广播、中央、观察者、外围设备）
• 所有数据包类型（广告/数据/控制）
• 加密（AES/CCM）
• 比特流处理（CRC、白化）
• 跳频计算
• 支持 32.768 kHz 的低功耗模式

性能

Bluetooth Low Energy 接收机性能

[电源电压 = 3.3V@25°C]

参数		典型值	单位
灵敏度，1 Ms/s 的未编码数据		-98	dBm
灵敏度，2 Ms/s 的未编码数据		-95	dBm
最大接收信号		0	dBm
C/I 同信道灵敏度，1 Ms/s 的未编码数据		6	dB
C/I 同信道灵敏度，2 Ms/s 的未编码数据		6	dB
相邻信道选择性  C/I 注：F0=2440MHz	F=F0+1 MHz，1 Ms/s 的未编码数据	-5	dB
	F=F0-1 MHz，1 Ms/s 的未编码数据	-4	dB
	F=F0+2 MHz，1 Ms/s 的未编码数据	-42	dB
	F=F0-2 MHz，1 Ms/s 的未编码数据（图像）	-32	dB
	F=F0+3 MHz，1 Ms/s 的未编码数据	-52	dB
	F=F0-3 MHz，1 Ms/s 的未编码数据	-48	dB
	F=F0+2 MHz，2 Ms/s 的未编码数据	-8	dB
	F=F0-2 MHz，2 Ms/s的未编码数据	-9	dB
	F=F0+4 MHz，2 Ms/s 的未编码数据	-40	dB
	F=F0-4 MHz，2 Ms/s 的未编码数据（图像）	-34	dB
	F=F0+6 MHz，2 Ms/s 的未编码数据	-54	dB
	F=F0-6 MHz，2 Ms/s 的未编码数据	-52	dB

Bluetooth Low Energy 发射机性能

[Supply voltage = 3.3V @ 25℃]

参数		最小值	典型	最大值	单元
射频功率控制范围		-30	0	8	dBm
ACP 注：F0=2440 MHz	F = F0±2 MHz	-	-48	-	dBm
	F = F0±>3 MHz	-	-50	-	dBm
∆f1avg 最大调制（1 Ms/s 下的未编码数据）		225	250	275	kHz
∆f1avg 最大调制（2 Ms/s 的未编码数据）		-	-	-	kHz
∆f2max 最大调制（1 Ms/s 的未编码数据）		185	200	-	-
∆f2max 最大调制（2 Ms/s 下的未编码数据）						-	-	-	-
∆f2avg/∆f1avg（1 Ms/s 下的未编码数据）		0.8	0.84	-	-
∆f2avg/∆f1avg (2 Ms/s 下的未编码数据)		-	-	-	-
频率精度（1 Ms/s 下的未编码数据）		-150	7	150	kHz
频率精度（2 Ms/s 下的未编码数据）		-	-	-	kHz
频率偏移（1 Ms/s的未编码数据）		-150	-7	150	KHz
频率偏移（2 Ms/s 的未编码数据）		-	-	-	KHz
频率漂移（1 Ms/s 的未编码数据）		-50	-12	50	KHz
频率漂移（2 Ms/s的未编码数据）		-	-	-	KHz
频率漂移率（1 Ms/s 下的未编码数据）		-20	-10	20	KHz/50us
频率漂移率（2 Ms/s 下的未编码数据）		-	-	-	KHz/50us
初始频率漂移（1 Ms/s 的未编码数据）		-23	-9	23	KHz
初始频率漂移（2 Ms/s 的未编码数据）		-	-	-	KHz
二次谐波失真		-	-45	-	dBm
三次谐波失真		-	-50	-	dBm

GPADC

导言

OM6626 配备了一个高速、低功耗的 12 位通用模数转换器（GPADC）。它可以在单极（单端）模式下运行。

主要特点

• 12 位动态 ADC，转换时间为 3 us
• 最大采样率 333.3 ksample/s
• 单端输入
• 8 个单端外部输入通道
• 电池监测功能
• 温度监测功能
• 偏移和增益校准
• 支持电压输入范围：0~VCC

功能说明

模拟 MUX 选择输入电压以检测温度、电源电压和外部电压。

电气规格

符号	描述	最小值	典型	最大值	单位
VAVD	主模拟电源	1.71	-	3.6	V
VIN	输入范围	0	-	VAVD	-
IADC	当前消耗量	-	400	-	uA
FSAMPLE	吞吐率	-	-	333.3	ksps
DNL	微分非线性	-	-	-	LSB
INL	积分非线性	-	-	-	LSB
ENOB	有效位数	-	-	-	-
F采样=333.3 ksps/256	-	11.9	-	比特	-
F采样=333.3 ksps/64	-	11.3	-	比特	–
F采样=333.3 ksps/8	-	10.8	-	比特	–
F采样=333.3 ksps	-	9.6	-	比特	-
SNDR	信噪比+失真率	-	-	-	-
F采样=333.3 ksps/256	73.4	dB	-
F采样=333.3 ksps/64	-	69.9	-	dB	-
F采样=333.3 ksps/8	-	66.7	-	dB	-
F采样=333.3 ksps	-	59.3	-	dB	-
VOS	偏移误差（已校准）	-	-	-	-
GE	增益误差	-	-	-	-

包裹信息

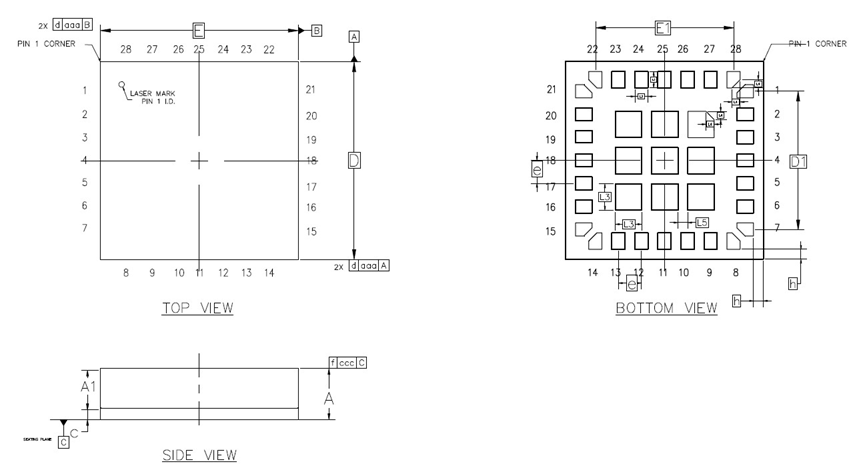

LGA28

OM6626A 采用 LGA28 封装。信息如下：

符号	毫米
	最小值	一般	最大值
A	0.715	0.775	0.835
A1	0.60 BASIC
c	0.145	0.175	0.205
D	2.90	3.00	3.10
D1	2.100 BASIC
E	2.90	3.00	3.10
E1	2.100 BASIC
e	0.350 BASIC
L1	0.200	0.250	0.300
L2	0.150	0.200	0.250
L3	0.350	0.400	0.450
L4	0.075	0.125	0.175
L5	0.150 REF
h	0.150 REF
aaa	0.100
ccc	0.080

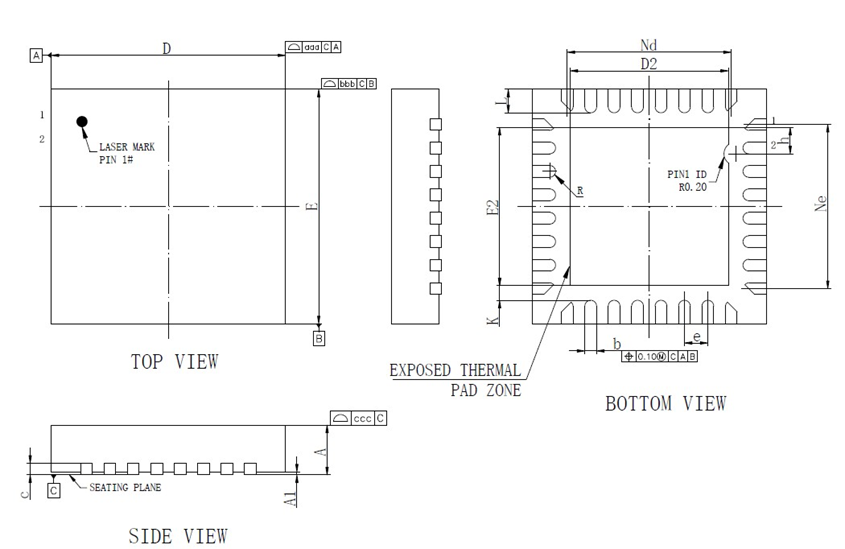

QFN32

OM6626B 具有 QFN32 封装。信息如下：

符号	毫米
	最小值	一般	最大值
A	0.80	0.85	0.90
A1	0	0.02	0.05
b	0.15	0.20	0.25
c	0.18	0.20	0.25
D	3.90	4.00	4.10
D2	2.65	2.70	2.75
e	0.40BSC
Nd	2.80BSC
K	0.25Ref
E	3.90	4.00	4.10
E2	2.65	2.70	2.75
Ne	2.80BSC
L	0.35	0.4	0.45
h	0.40	0.45	0.50
R	0.08	0.10	0.15
aaa	0.10
bbb	0.10
ccc	0.05

订购信息

OM6626 提供以下设备以满足不同的应用需求。

零件号	类型	包装尺寸	包装	最小起订量 （PCS）	MPQ （PCS）	状态
OM6626A	LGA-28L	3*3 mm 0.35 mm 间距	磁带/卷轴	3000	3000	CS
OM6626B	QFN-32L	4 mm 0.4 mm 间距	带/卷	3000	3000	CS

磁带和卷轴信息

磁带方向

载带中 OM6626x 封装的总体方向。

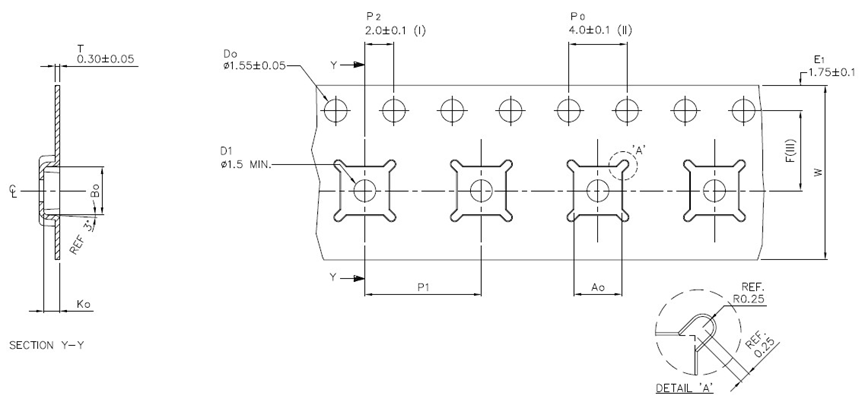

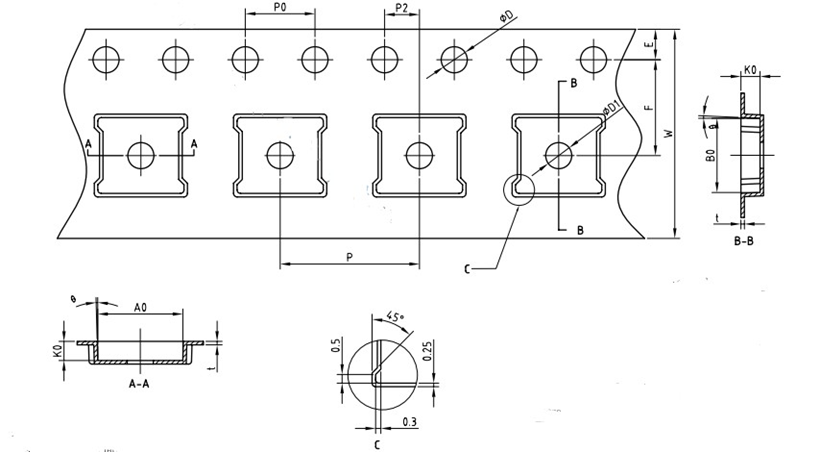

磁带和卷轴尺寸

通用尺寸：

外观	尺寸/mm
E	1.75 ± 0.10
F	5.50 ± 0.10
P2	2.00 ± 0.10
D0	1.55 ± 0.05
D1	1.50 分钟
P0	4.00 ± 0.10
10P0	40.00 ± 0.20

袋子尺寸：

外观	尺寸/mm
A0	3.30 ± 0.10
B0	3.30 ± 0.10
K0	1.10 ± 0.10
P1	8.00 ± 0.10
W	12.00 ± 0.30
T	3.00 ± 0.05

OM6626B 磁带和卷轴尺寸

通用尺寸：

外观	尺寸/mm
E	1.75 ± 0.10
F	5.50 ± 0.05
P2	2.00 ± 0.10
D	1.55 ± 0.05
D1	1.50 + 0.25
P0	4.00 ± 0.10
10P0	40.00 ± 0.20

袋子尺寸：

外观	尺寸/mm
W	12.00 ± 0.30
P	8.00 ± 0.10
A0	4.30 ± 0.10
B0	4.30 ± 0.10
K0	1.10 ± 0.10
t	0.30 ± 0.05
θ	3° 典型值

术语表和缩写

名称	描述
ADC	模数转换器
AGC	自动增益控制
AON	始终开启
APB	高级外围总线
BB	基带
BLE	低功耗蓝牙
BOD	褐光检测器
IFS	帧间间距
LDO	低压差
LNA	低噪声放大器
LPD	低功耗域
NVM	非易失性存储器
PLL	锁相环
PMU	电源管理单元
RNG	环形振荡器
SOC	片上系统
TPMS	胎压监测系统
W1C	写1以清除
XO	晶体振荡器
典型	典型
SNR	信噪比
PA	功率放大器
IRQ	中断请求
LSB	最低有效位
MSB	最高有效位
DFE	数字前端

无有害物质声明

本部分符合 2005/20/EC 包装指令、1907/2006/EC REACH 指令和 2011/65/EU RoHS 指令（限制在电气和电子设备中使用某些有害物质），并经 2015/863/EU 指令修订。

该产品还具有以下属性：

• 无铅
• 无卤素（氯、溴）
• SVHC 免费
