带网口网关整机有线测试

测试准备

工装设备软件

序号	工装设备软件	数量	备注	获取方式
1	产测电脑	1	双网卡可连接外网	自备（带有线网口）
2	网线	1	-	自备
3	Zigbee dongle	1	2.03.02.00004	生产研发采购 Zigbee 网关测试使用
4	蓝牙 dongle	1	2.03.99.00045	生产研发采购蓝牙网关测试使用
5	生产解决方案	-	网关产品产测工具	下载生产解决方案工具
6	产测json文件	-	工单模式时用于创建工艺路线（产测项根据需求选取），本地模式忽略	下载json文件

测试环境准备

一.设备和电脑连接。

二.电脑设置。
（1） 单路测试时，电脑IP地址默认设置成“192.168.1.101”；
（2） 四路测试时，四路以太网的IP地址依次设置成“192.168.1.101”、“192.168.1.102”、“192.168.1.103”、“192.168.1.104”，尾数递增。

三.Dongle设置。

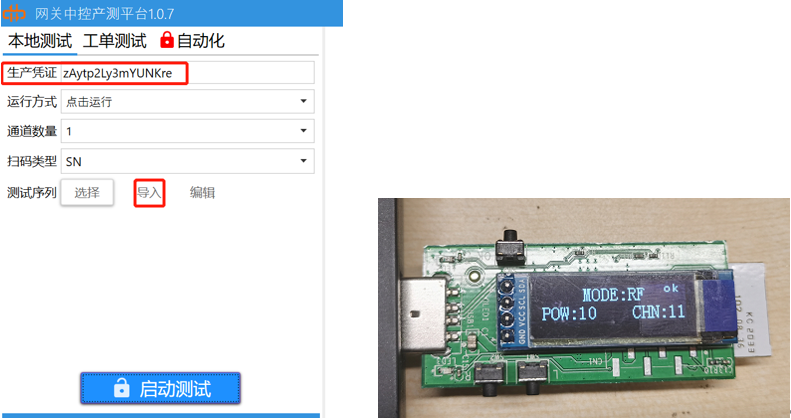

1. Zigbee 网关：将 Zigbee Dongle 上电距离测试设备 2 米内距离，RF 模式，信道设置 11。模式切换参考设置 Zigbee Dongle。



2. 蓝牙网关：将蓝牙 Dongle 上电距离测试设备 1 米内距离，M2：Beacon 模式，SSID 为 ty_mdev。模式切换参考设置蓝牙 Dongle。


   搭载了 BR3L 和 WRG1 型号模组的蓝牙网关，Dongle 模式需设置如下：


四.打开并登录生产解决方案工具（使用 PMS 账号登录），选择成品产测-----网关产品如下图所示：

操作步骤

参数设置

一.如下图所示：点击参数设置，选通用设置。

1.入参清除：运行结束后入参SN或者MAC自动清空；

2.提示SN重复过站：重复过站检测，防止重号；

3.手动设置启动时间：设备产品的启动时间，灵活设置避免等待时间；

4.视觉扫码：用于连接视觉扫码功能；

5.启用Mes：连接Mes系统。

工单模式测试

一.打开网关产品产测工具，作业模式选择 工单模式，如下图所示：

二.如下图所示的顺序步骤操作：

1.工单测试处输入工单号并按回车键。

2.测试工序处选择对应的生产站位。

3.入参类型选相对应的类型，可选SN或MAC。

4.通道数量根据需求自行选择，可选1或4。

5.运行方式根据需求选对应的方式。

6.连接选择处根据需求选择对应的连接方式：此文档选网线连接。

（1）串口连接—串口板方式测试；

（2）网线连接—有线网关测试；

（3）无线连接—无线网关测试。

7.点击确定按钮。

三.如下图所示的顺序步骤操作，这里以Zigbee有线网关为例说明，需开启Zigbee信标。

1.点击“测试项”按钮，弹出如图所示的测试项。

2.点击“设置”按钮，选固定好的IP地址：192.168.1.101，点确定按钮。

3.将Zigbee信标调至到MODE：RF模式，信道号和信标的CHN值一致，例如Zigbee信标的CHN为11，信道号就填写11。

4.按键测试超时时间。

5.指示灯测试超时时间。

6.当所有的设置项都设置OK，状态栏全部为“已就绪”状态才可以开始测试。

四.如下图所示的顺序步骤操作：

1.输入SN，点击“运行”按钮开始测试。

2.按键测试处需要手动按一下测试设备的按键判定是否测试通过。

3.指示灯测试处需要人工判定指示灯状态后，手动点“通过”或者“失败”按钮判定。

4.当测试项测试OK，结果处会显示测试成功的绿色字样，测试失败则为红色字样。当全部测试项都显示成功，表示产品测试完毕。

5.当所有的测试项都测试成功，此区域由灰色变成绿色，表示测试成功。

工单方式测试完毕，更换下一台设备测试。

本地模式测试

一.打开网关产品产测工具，作业模式选择 本地模式，如下图所示：

二.如下图所示的顺序步骤操作：

1.生产凭证处输入生产凭证并按回车键，或空着（不需要授权时），根据需求自行选择。

2.点开“编辑”按钮，根据测试产品的功能测试需求勾选相对应的测试项。

3.入参类型选相对应的类型，可选SN或MAC。

4.通道数量根据需求自行选择，可选1或4。

5.运行方式根据需求选对应的方式。

6.连接选择处根据需求选择对应的连接方式：此文档选网线连接。

（1）串口连接—串口板方式测试；

（2）网线连接—有线网关测试；

（3）无线连接—无线网关测试。

7.点击确定按钮。

三.如下图所示的顺序步骤操作，这里以Zigbee有线网关为例说明，需开启Zigbee信标。

1.点击“测试项”按钮，弹出如图所示的测试项。

2.点击“设置”按钮，选固定好的IP地址：192.168.1.101，点确定按钮。

3.将Zigbee信标调至到MODE：RF模式，信道号和信标的CHN值一致，例如Zigbee信标的CHN为11，信道号就填写11。

4.按键测试超时时间，可根据测试需求自行设置。

5.指示灯测试超时时间，可根据测试需求自行设置。

6.当所有的设置项都设置OK，状态栏全部为“已就绪”状态才可以开始测试。

四.如下图所示的顺序步骤操作：

1.可输入SN或空着，根据需求自行选择。

2.按键测试处需要手动按一下测试设备的按键判定是否测试通过。

3.指示灯测试处需要人工判定指示灯状态后，手动点“通过”或者“失败”按钮判定。

4.当测试项测试OK，结果处会显示测试成功的绿色字样，测试失败则为红色字样。当全部测试项都显示成功，表示产品测试完毕。

5.当所有的测试项都测试成功，此区域由黄色变成绿色，表示测试成功。

本地模式测试完毕，更换下一台设备测试。

产测常见问题解决

一.Zigbee信号测试时实际信号值大于标准值报错，如下图所示：

原因分析：产品测试到实际环境中Zigbee信号值超过了设定的最高值导致失败，是因为环境中开启了多个Zigbee信标，导致信号累计叠加超出范围。

解决方法：

1.关闭环境中其他的Zigbee信标，只保留一个测试信标用于产测；

2.将测试项和Zigbee信标同时更换到其他信道，避免和环境中的信道叠加。例如测试失败时是11信道，可以更换到12信道操作。
