Wi-Fi 无线测试

更新时间:2024-06-18 09:25:03下载pdf

测试准备

工装设备软件

序号 工装设备软件 数量 备注 获取方式
1 产测电脑 1 可连接外网 自备
2 TF 卡 1 - 自备
3 路由器 1 - 自备
4 USB 数据线 1 设备上电使用 自备
5 生产解决方案工具 1 - 下载生产解决方案工具
6 VPN 企业路由器, 推荐型号 TL-WVR300 1 吞吐量测试使用 自备
7 屏蔽箱,射频线 1 吞吐量测试使用 自备
8 衰减器(标准 40dB) 1 吞吐量测试使用 自备

测试环境准备

无线路由器再与电脑网口组成局域网用于测试。
以笔记本电脑为例,无线网连接外网,用于登录产测工具和授权时的数据交互。网口连接路由器 LAN 口,作为测试专用网络,避免卡顿。

T卡及以太网设置

  1. 产测包放入 T 卡文件,打开产测包里 config`文件。

  2. 设置如下图。

    Wi-Fi 无线测试

  3. 电脑连接路由器的IP设置如下; IP 地址和 T 卡配置文件的 PC 地址要求一致。

    Wi-Fi 无线测试

操作步骤

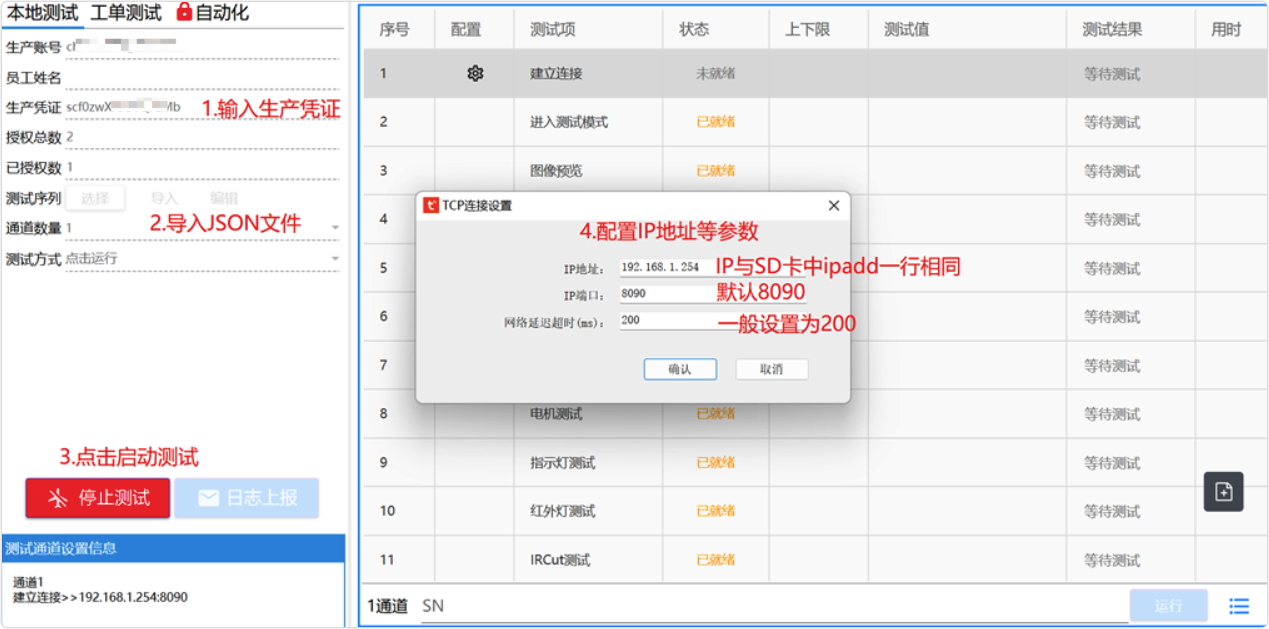

  1. 打开并登录(使用 PMS 账号登录)生产解决方案产测工具,选择IPC产品

    Wi-Fi 无线测试

  2. 输入已经在 PMS 平台确认的生产凭证。

  3. 导入测试的 JSON 文件。注意:不同产品需要的 JSON 文件不一样。

  4. 单击 启动测试

  5. 配置测试需要的相关参数。

    Wi-Fi 无线测试

  6. 将 T 卡插入 IPC卡槽,设备上电开机后单击运行按键测试。注意:只有所有需要配置的测试项配置完成,工具才会进入就绪状态,准备测试。所有项目均测试完成后,即可断电进行吞吐量测试。

    Wi-Fi 无线测试

吞吐量测试

屏蔽箱环境搭建

电脑网口连接路由器 LAN 口,路由器通过射频线将无线网导入到屏蔽箱内部。
路由器和 SD 卡配置与上一步功能测试完全相同。

Wi-Fi 无线测试

配置测试相关 JSON 与 IP

单击 开始测试,进行吞吐量测试。

  • 长供电 IPC 吞吐量标准为在 40dB 衰减情况下,吞吐量下限 20 为合格。低功耗 IPC 下限 4 为合格。
  • 吞吐量测试时,需要关闭电脑防火墙与杀毒软件。

Wi-Fi 无线测试
