蜂窝模组MC665，MC661和MG661的模组下载和抓LOG指南

MC665模组简单介绍

固件下载工具
USB驱动下载
抓取LOG工具

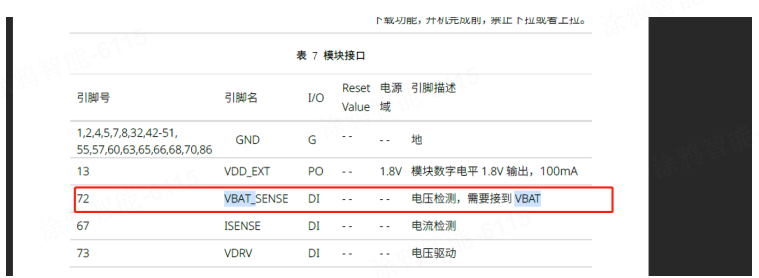

MC665EU只有CAT1的频段，UART1与MCU通讯（PIN18和PIN19），PIN72需要接到VBAT上， 不然没有电流，UART2接外挂的GPS(PIN39和PIN40)

下载步骤如下

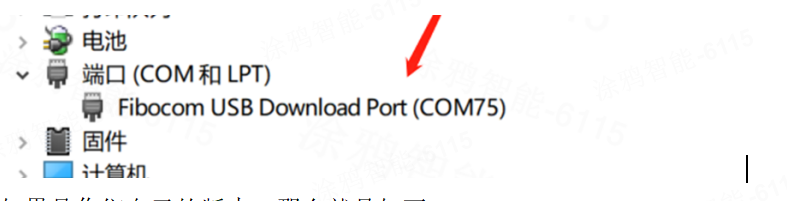

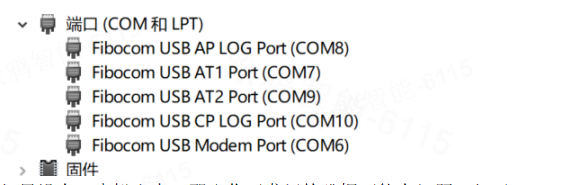

1. 安装USB驱动，会有口虚拟出来如下：

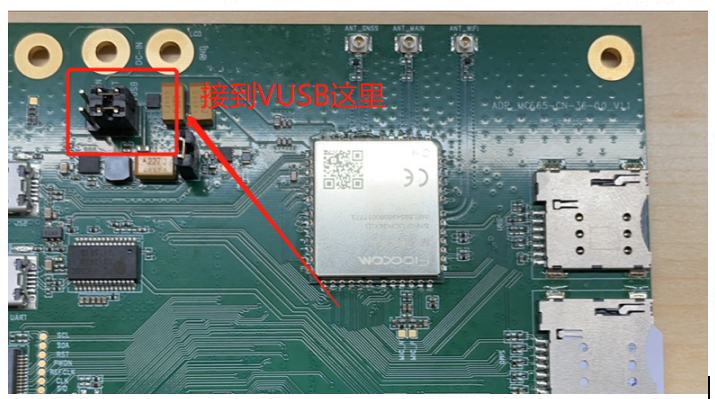

如果没有口虚拟出来，那么你开发板的跳帽可能有问题，如下:

2. 进入下载模式：

发送AT指令去进入下载模式：AT+SPREF=“AUTODLOADER”
如果是开发板，那么就按一下BOOT按键，会虚拟成一个口

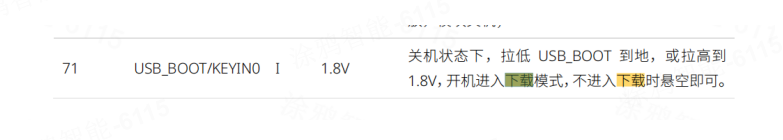

如果是你们自己的版本，那么就是如下：

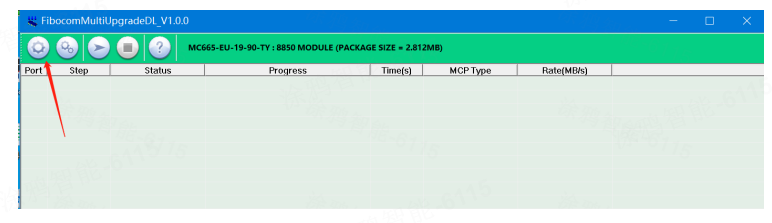

3. 用工具下载，点击箭头按钮，选择要烧入的固件

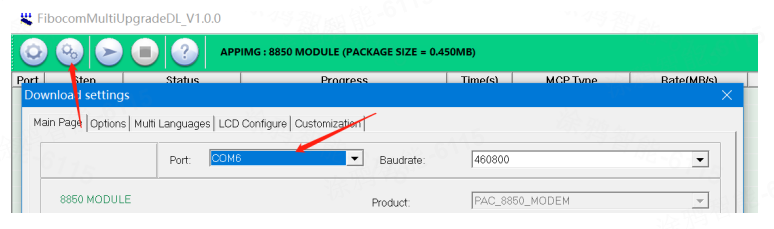

4. 选择虚拟的下载口，点击箭头按钮，如下：

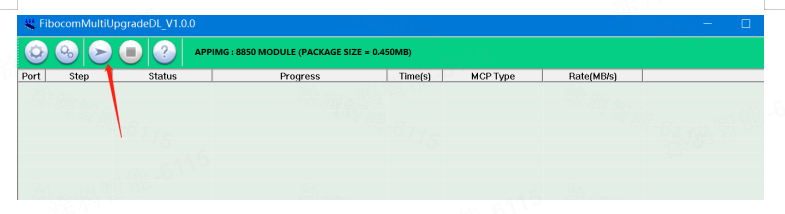

5. 点击下载按键，如下图，会有绿色的进度条：

抓取模组LOG步骤：

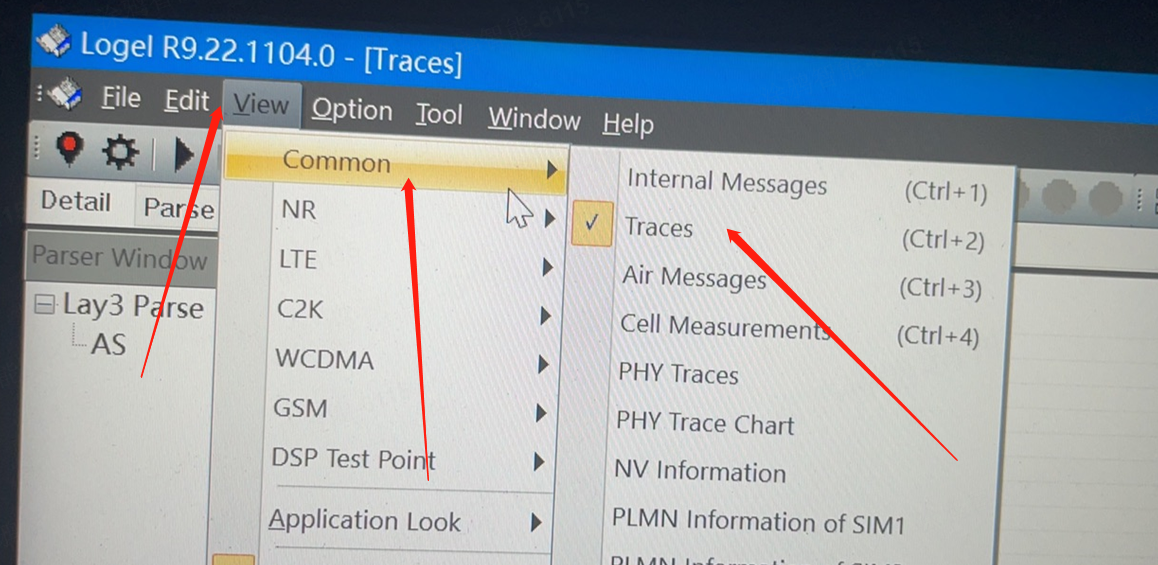

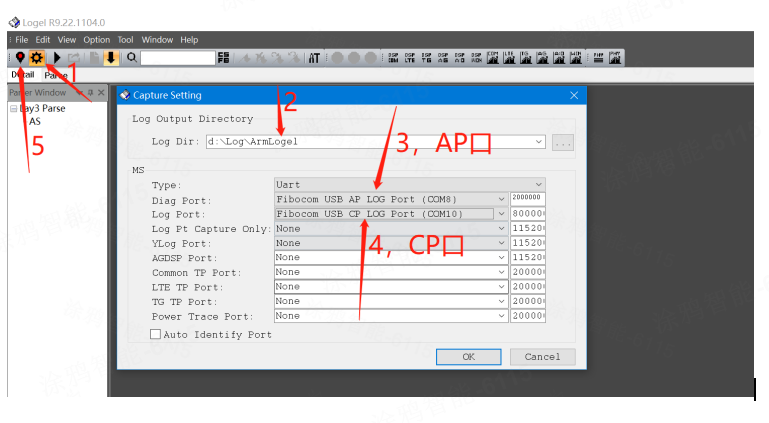

打开抓取LOG的窗口

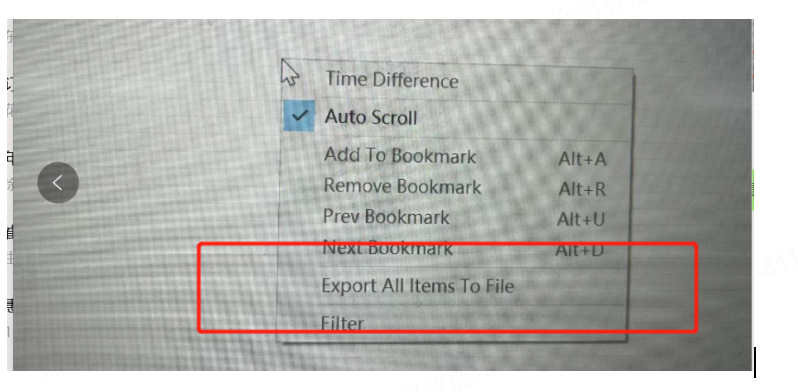

然后将LOG导出来，先暂停才能Export All Items To File：

注：如果要切换串口到LOG
切到串口抓AP
AT+SYSNV=1,“diag_device”,1
at^tracectrl=0,1,1
AT&W

切到串口抓CP
AT+SYSNV=1,“diag_device”,1
at^tracectrl=1,1,0
AT&W
如果要切换USB到LOG
切回USB抓AP
AT+SYSNV=1,“diag_device”,2
at^tracectrl=0,1,2
AT&W

切回USB抓CP
AT+SYSNV=1,“diag_device”,2
at^tracectrl=1,1,5
AT&W
