NB模组NE1的固件烧入指南

1. 在电脑上打开已经安装好的烧录软件

固件下载工具下载

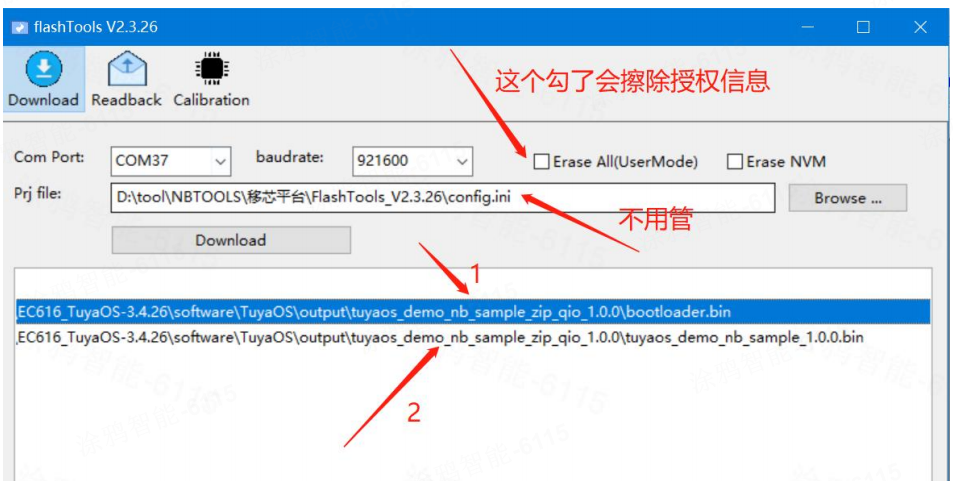

2.勾选和开发板 UART1 口（PIN17 和 PIN18）对应的 COM 口，波特率 921600。PIN28 和 PIN29 是 UART2 授权口,和 MCU通信口，PIN38 和 PIN39 是 UART0 是抓 LOG 的口

3.在 path 窗中选中需要烧录的固件 bootloader 与 system 文件

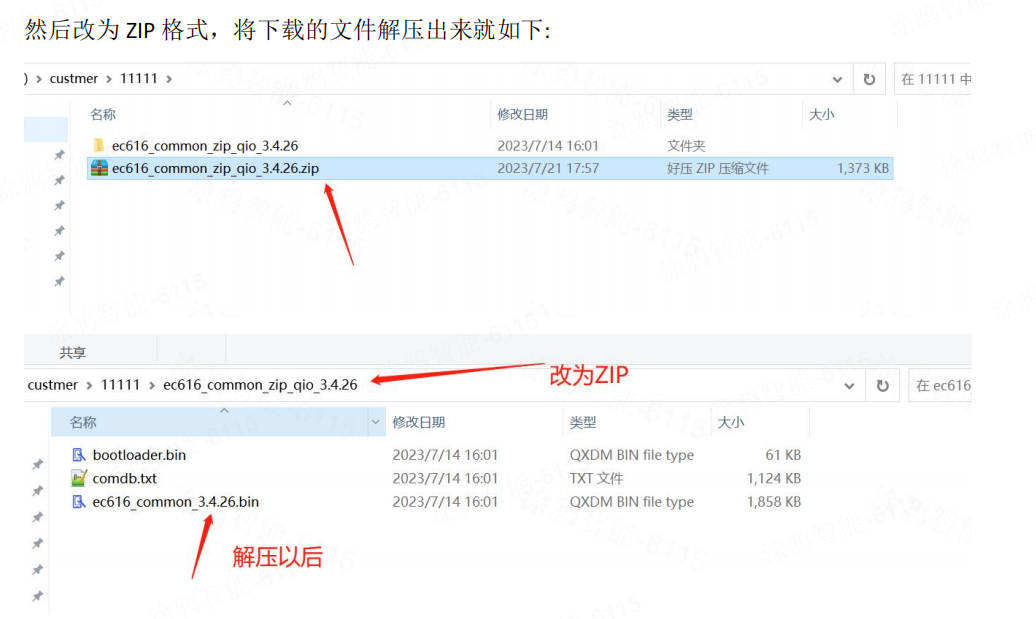

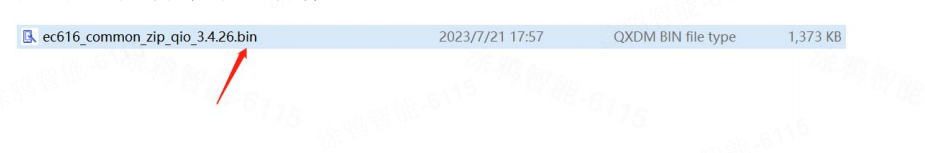

在平台上下载下来的 BIN 文件：

4.注意事项

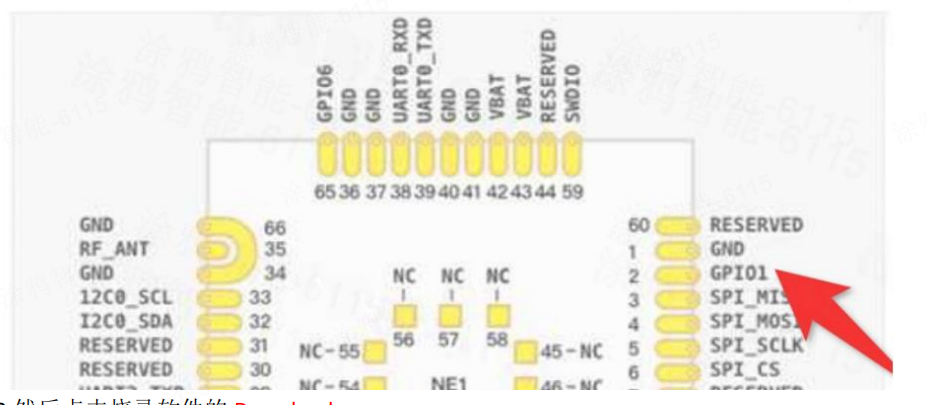

1.拉低 PIN2(一直拉低)，然后上电进入下载模式。

2.然后点击烧录软件的 Download。

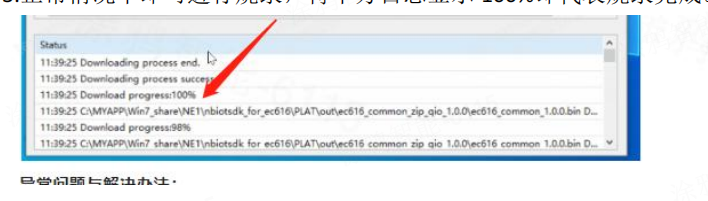

3.正常情况下即可进行烧录，待下方日志显示 100%即代表烧录完成。

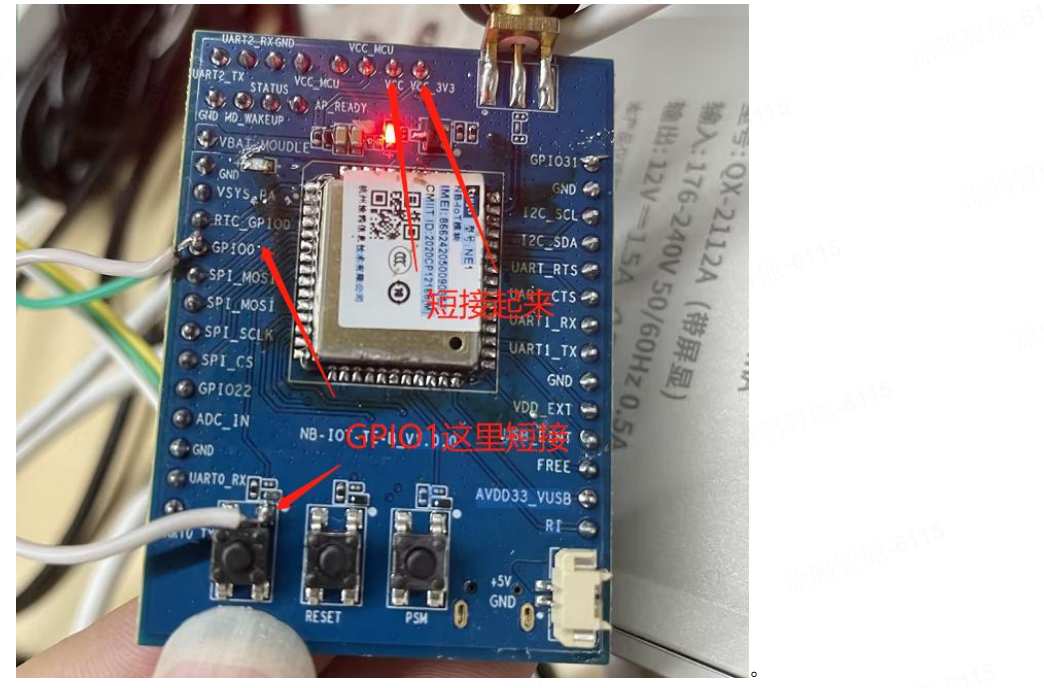

注：开发板进入下载模式（用于涂鸦开发板），将 GPIO1 和 powerkey 短接，VCC 和 VCC_3V3 短接。
