蜂窝模组L511A，L511C和L511E的下载和抓LOG，dump指导指南

模组说明：

• L511A 国内只能用电信卡，用B5的频段，用于北美，深圳办公地没有B5频段。
• L511A AT$QCBAND=5锁定B5频段
• L511C 用于国内，可以用所有卡
• L511C 也可以用与MCU的通讯串口（MAIN_UART） 升级固件
• 当模组的USB没有接出来的时候，可以用调试串口来抓LOG，但是会有丢部分日志的情况（最好将USB引出来）
• L511C系列的模组如果要用USB烧入固件，发送AT命令进入烧录模式，AT+ECRST=delay,599，部分模组可能不支持（AT进入现在模式），需要强制进入下载模式，如果用串口烧入，重启就可以进入

下载固件工具
打印LOG工具
dump工具

下载步骤如下

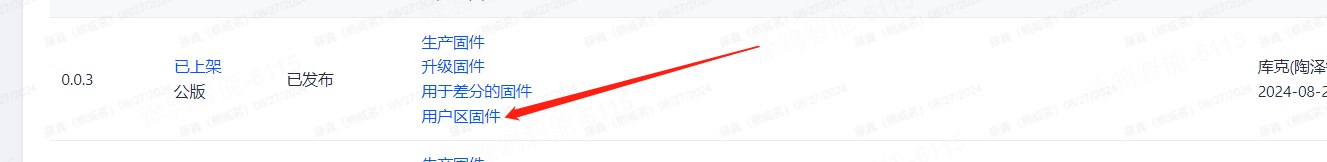

1. 固件获取，去平台下载用户区固件（模组是二合一的）

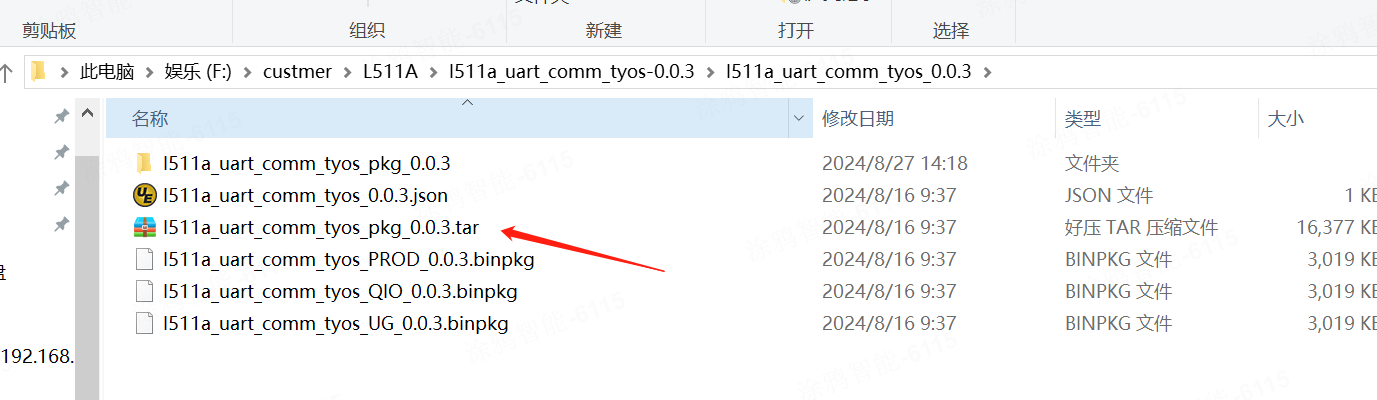

将l511a_uart_comm_tyos_pkg_0.0.3.tar再次解压

2.固件烧录

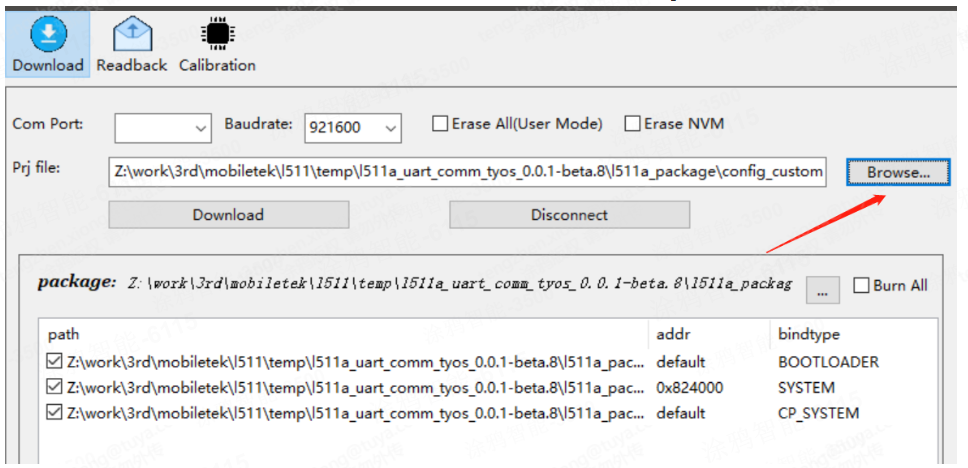

打开固件烧录工具FlashTools.exe，点击“Browse…"选择固件烧录包中的配置文件config_custom_usb.ini，如下图：

3.操作开发板进入download模式

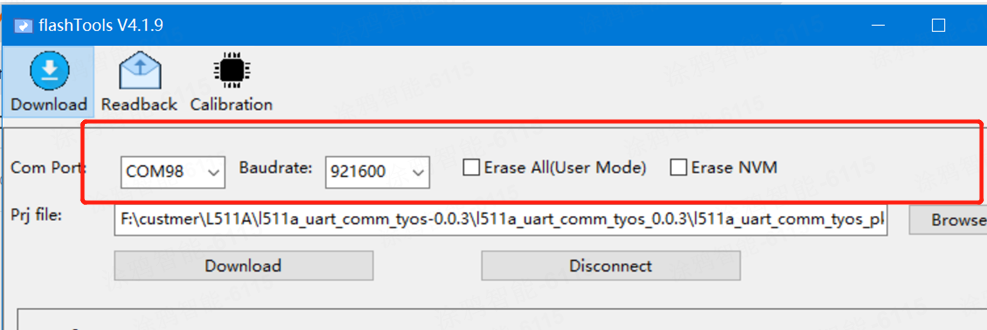

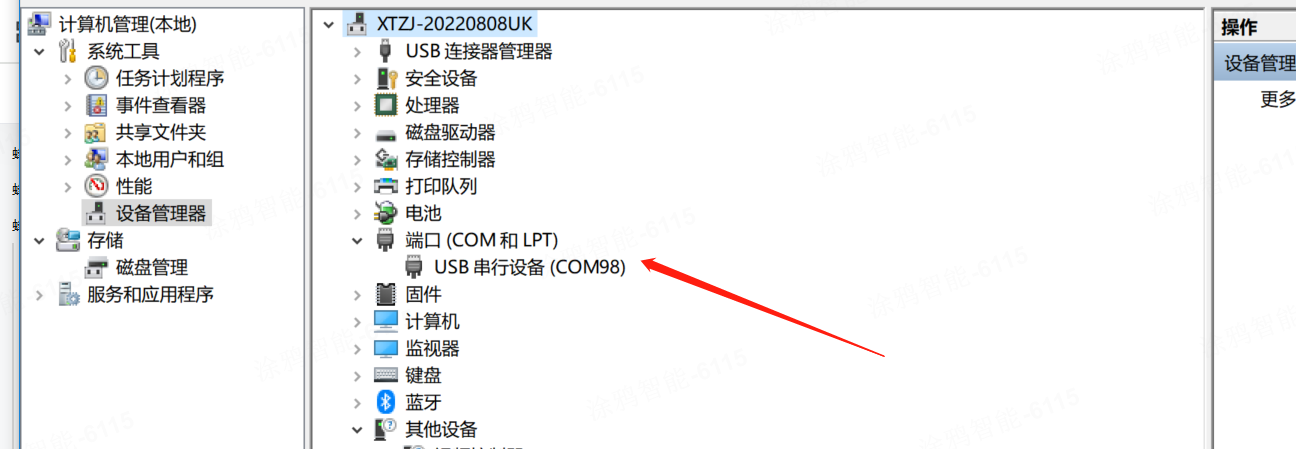

按住usb_boot按键，然后按一下powerkey开机，设备会进入下载模式，这个时候Com Port自动识别出对应的端口

虚拟出下载口了，才能选择Com Port端口，然后点击下载

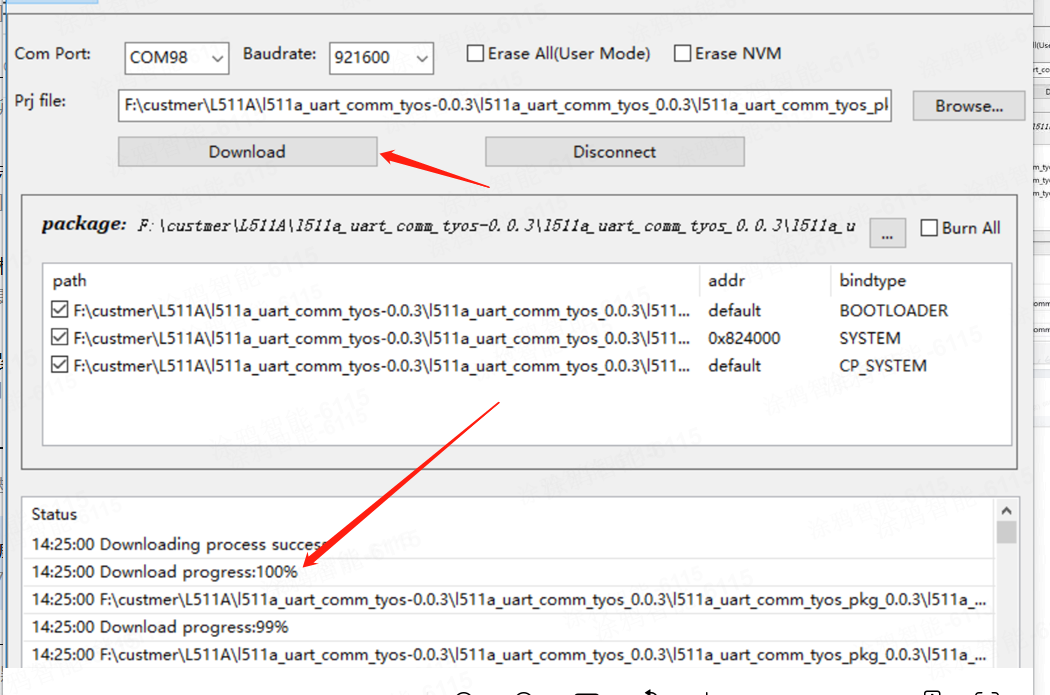

4.点击"Download"开始下载通用对接固件，状态栏中出现下载进度信息，如下图：

状态栏中出现"Download progress: 100%"，表示固件下载完成，重启模组，即可运行新下载的固件。

抓取模组LOG步骤

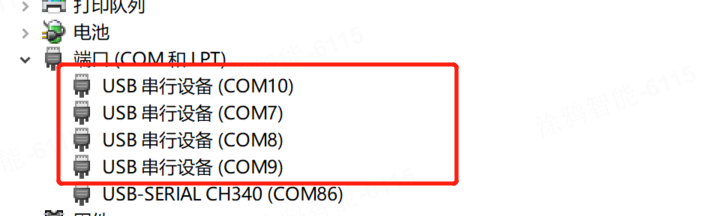

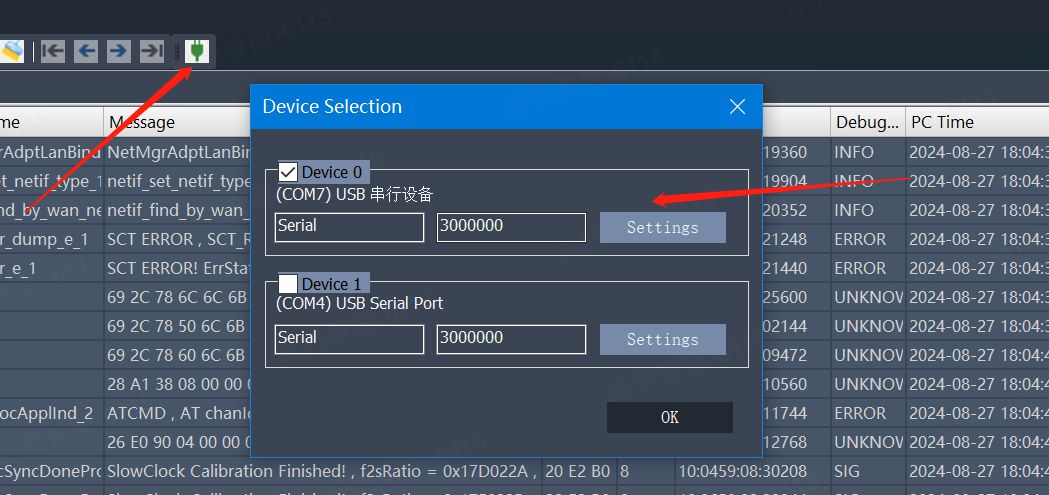

1. 模组是用USB抓取LOG的，接上USB线会虚拟4个口，其中有两个是AT口，一个是抓取LOG的口，虚拟的口没有任何标示，只能自己单个的去试，如下图：

2.然后打开EPAT.exe工具，如下图：

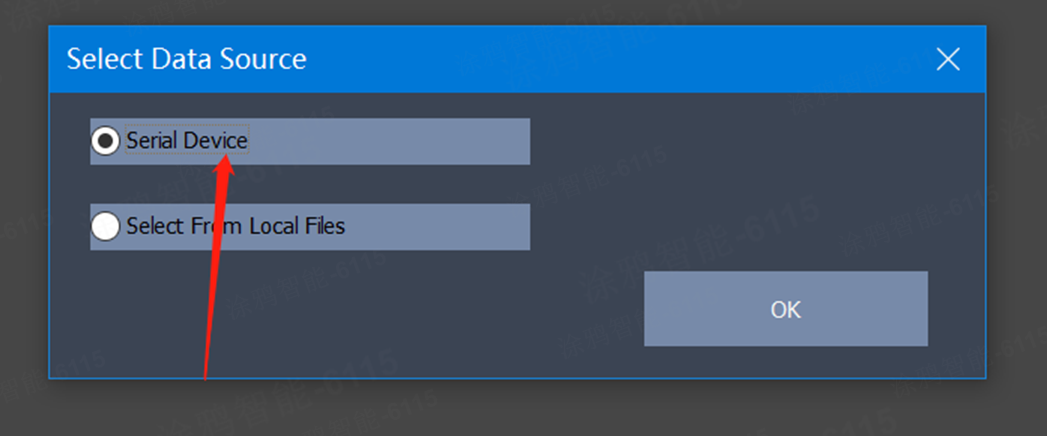

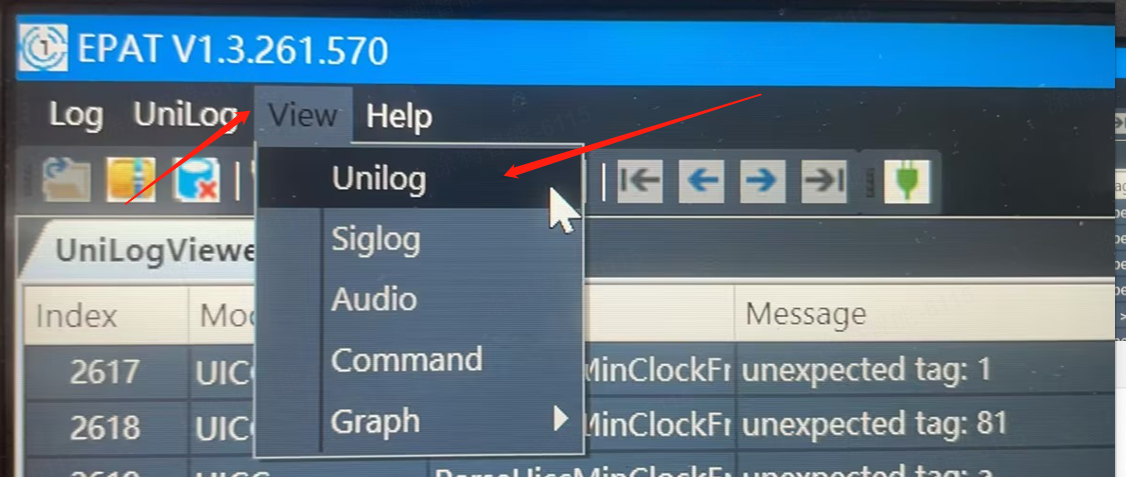

3.点击View里面的Unilog

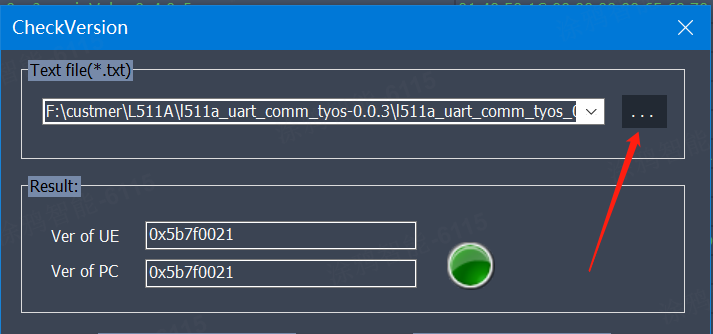

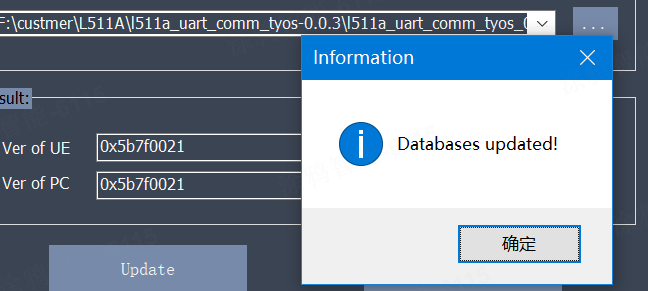

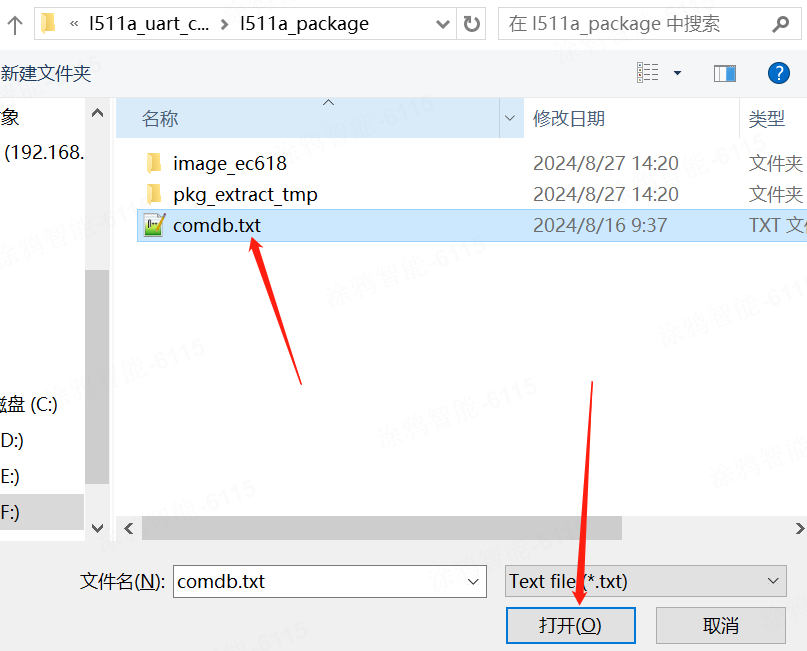

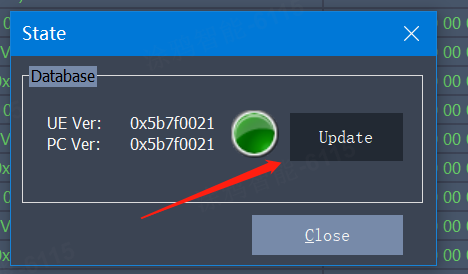

4.需要手动更新数据库，因为每个固件的db文件都不一样的，差不多每次都要更新，在我们的固件包里：comdb.txt（这个是DB文件）

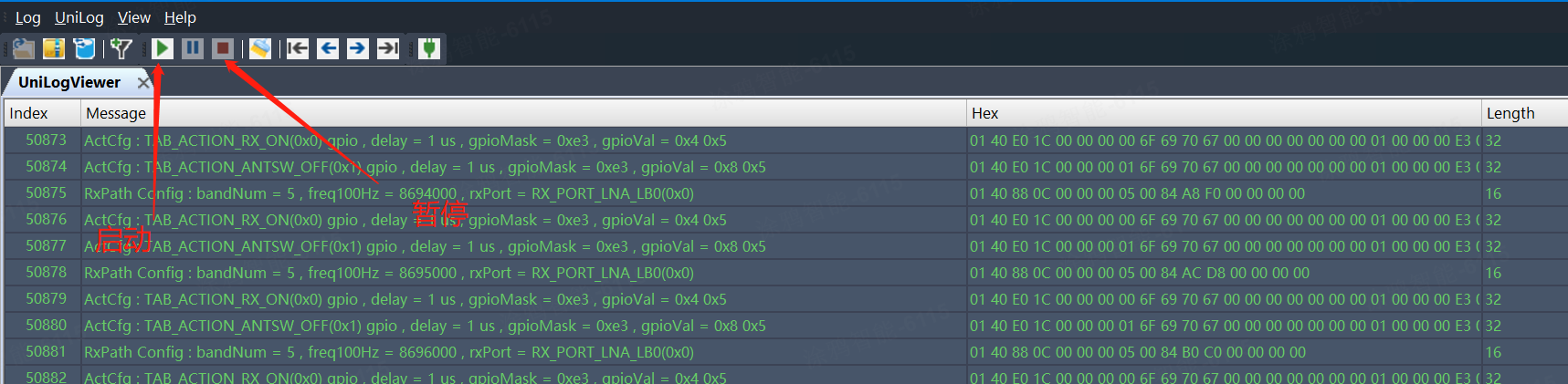

5.点击开始，抓取Log，搜索关键字（tkl_log_output）

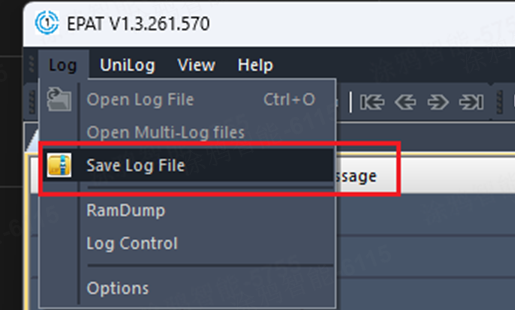

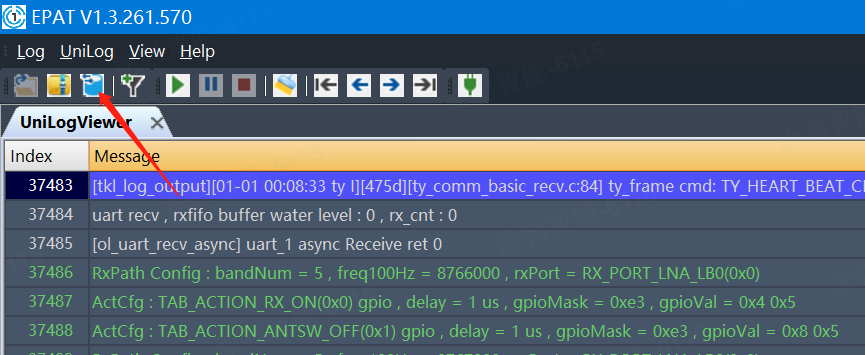

导出LOG文件，用这个方式，不要保存excel ：

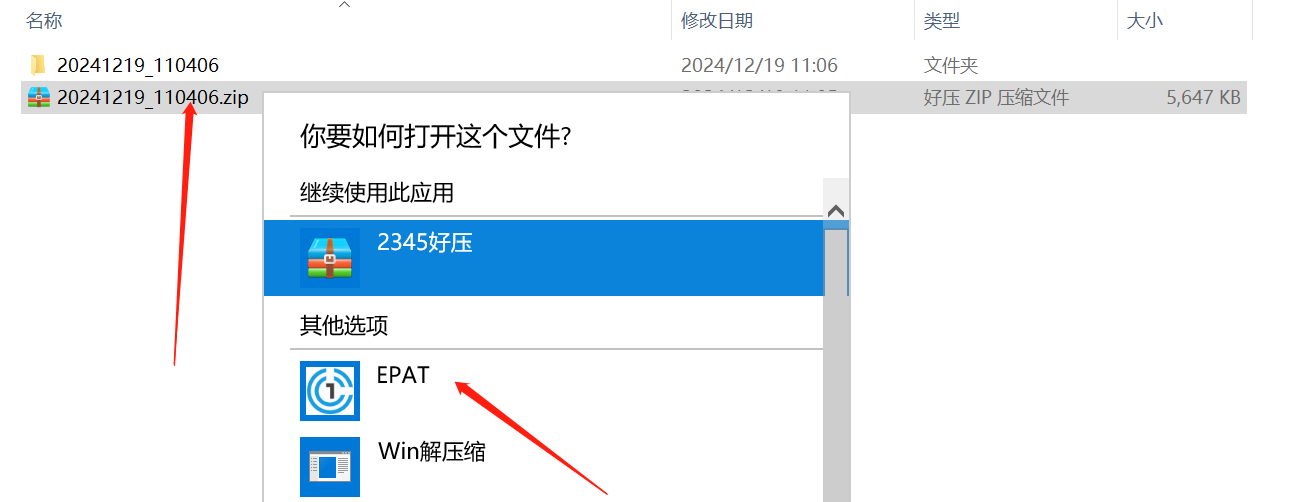

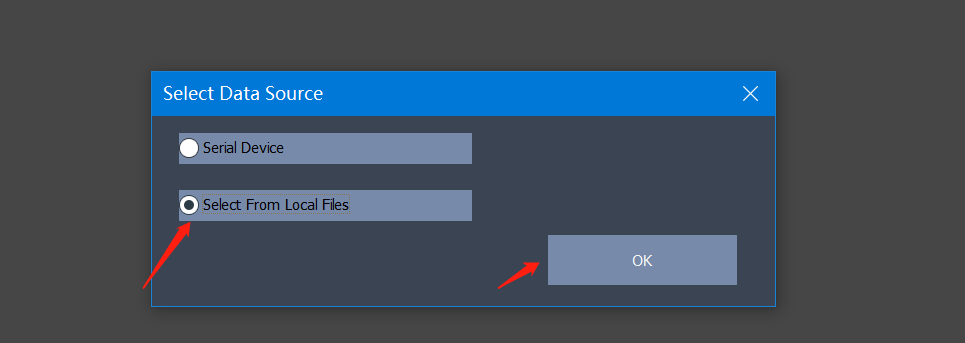

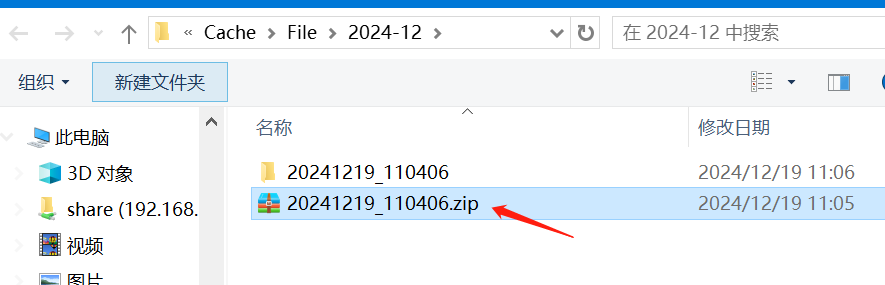

6.用本地工具看客户发过来的ZIP压缩包文件

抓DUMP步骤

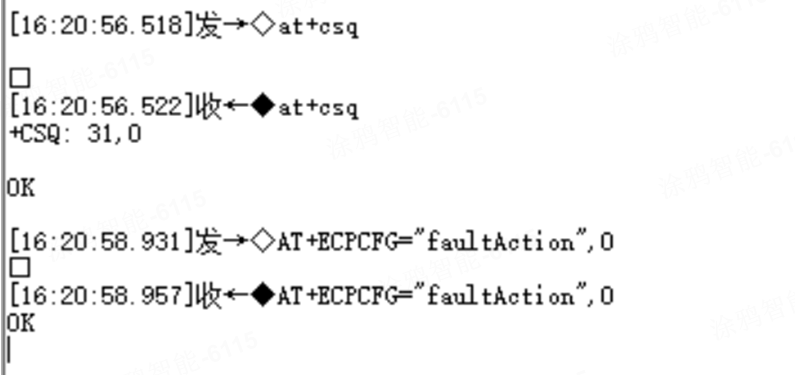

方法一： 通过USB虚拟出来的AT口，发送指令，死机不重启（每次开机都发）：

AT+ECPCFG="faultAction",0 //关闭看门狗功能

AT+ECPCFG="uartDumpPort",1 //使用debug uart抓日志，假如有低功耗功能（但是会丢日志）

方法二：在程序启动时，调用接口（用于OPEN开发方式，出货软件要关闭这个接口，切记）

ol_set_dump_flag(OL_DUMP_FLASH_EPAT_LOOP);

使用 Trace32\T32\bin\windows64\t32marm.exe

然后在复现死机，正常如果是软件异常死机，死机以后，会卡主不动。然后将日志文件和

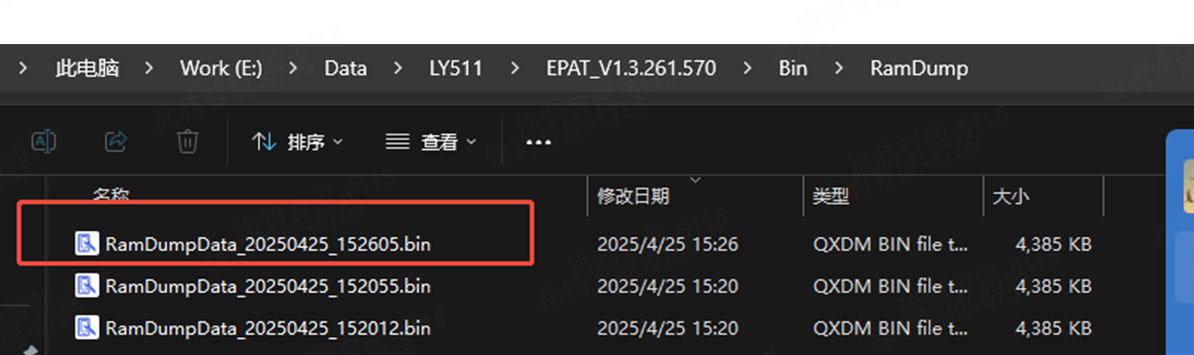

EPAT_V1.3.261.570\Bin\RamDump 看下这个目录下，是否有一个相近时间的 bin文件。

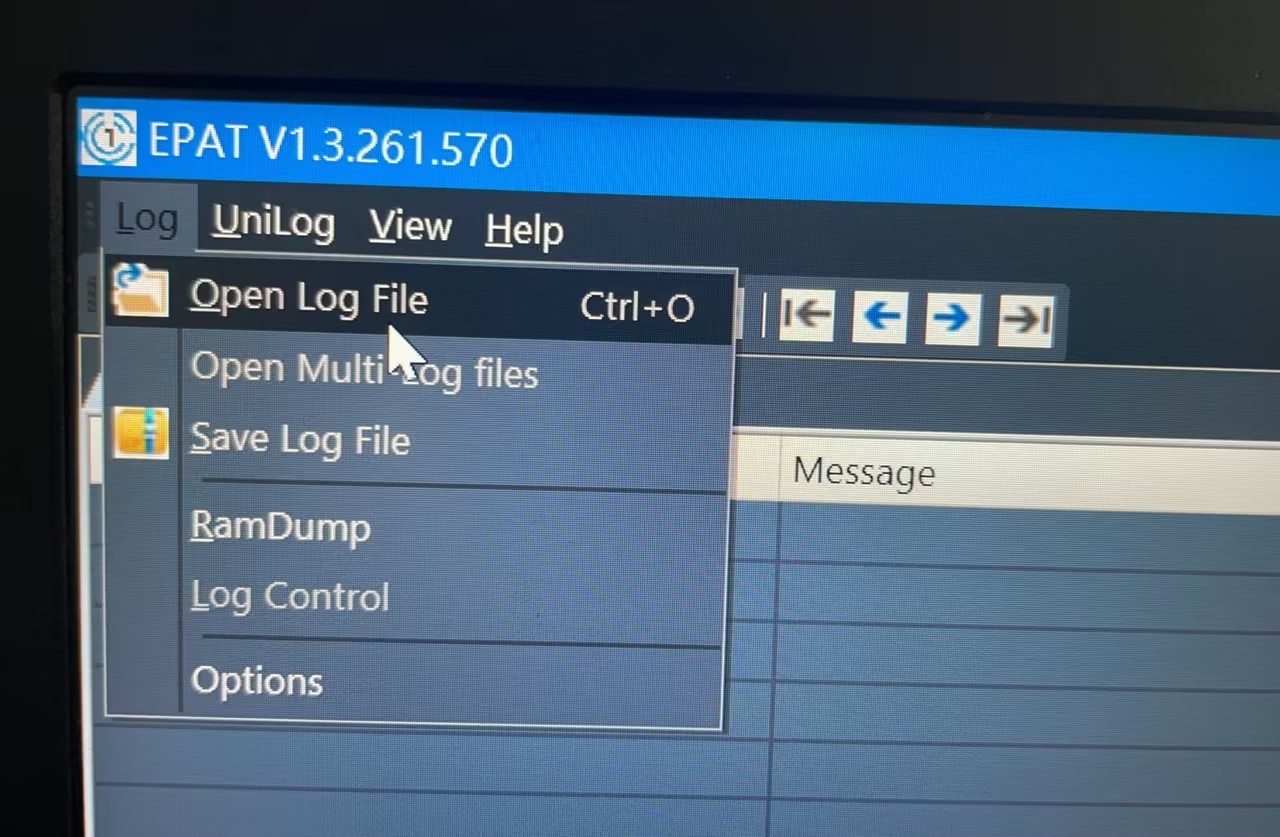

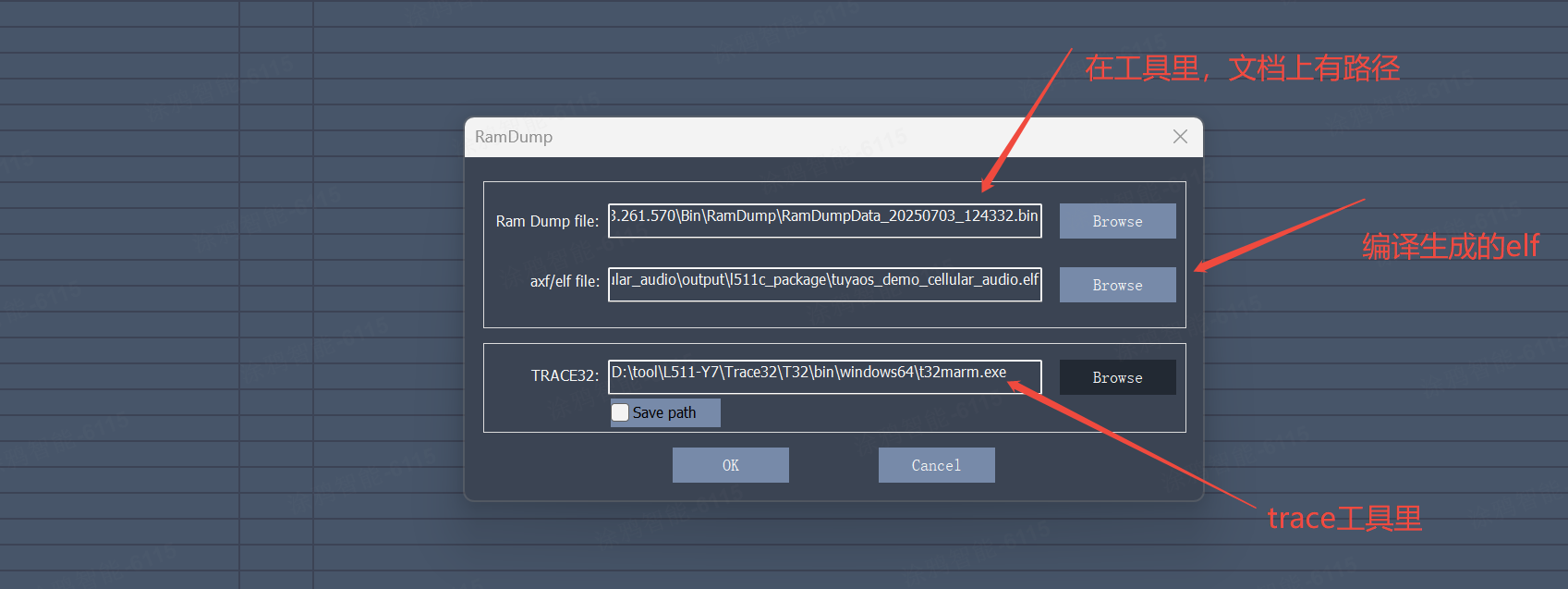

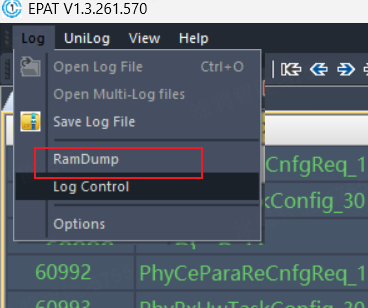

1.打开抓LOG工具，如图所示（RamDump）：

2.导入对应的elf，bin文件以及T32工具可执行文件

EPAT_V1.3.261.570\Bin\RamDump \bin文件路径

apps\tuyaos_demo_cellular_audio\output\l511c_package \elf文件，要和死机固件对应

Trace32\T32\bin\windows64 \可执行文件路径
