芯科模组接线

更新时间:2025-07-10 13:38:52下载pdf

本文描述了搭载了芯科 Zigbee 和低功耗蓝牙芯片平台的涂鸦模组在烧录授权时,模组丝印和串口之间的的接线方式说明,以及同一分组引脚短接时的 GPIO 接线说明。

视频指引

产测指引

工装设备软件

序号 工装设备软件 数量 备注 获取方式
1 产测电脑 1 需连接外网 自备
2 串口板 1 3.55.01.00359(绿色) ,备选工具为 2.03.99.00044 (蓝色 ) IOT平台生产研发采购
3 生产解决方案 - 云模组工具 下载生产解决方案工具
4 CP210X串口驱动(绿色串口板)或CH340串口驱动(蓝色串口板) - 串口驱动
5 JLINK烧录器 1 淘宝网采购链接推荐 自备(购买时需和淘宝客服确认烧录芯科系列芯片,否则易买错)

测试环境准备

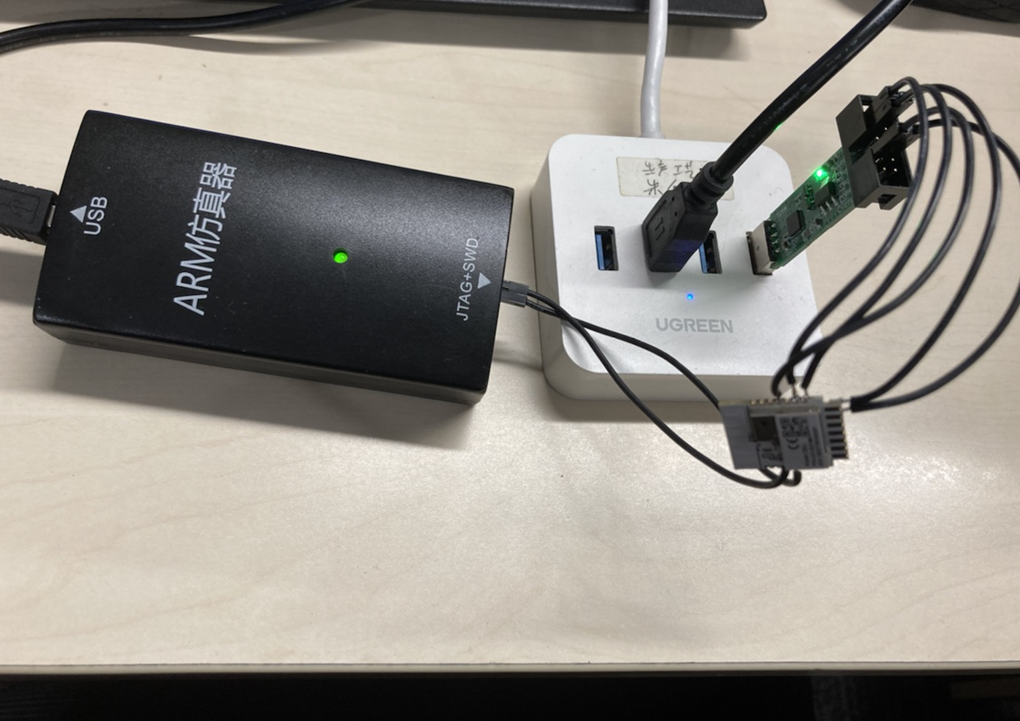

  1. 将模组VCC、GND、TX、RX 、RST、CLK和DIO 测试点引出,模组、串口板、JLINK烧录器及PC的环境搭建如下图所示。

    芯科模组接线

接线说明

涂鸦模组型号 烧录器 烧录授权接线方式(模组丝印—串口) GPIO 接线(同一分组引脚短接)
ZSU Jlink TXD0—串口 RX
RXD0—串口 TX
GND—串口 GND
VCC—串口 3.3V
NRST—串口 RST
PA01—烧录器 SWCLK
PA02—烧录器 SWDIO
(1)PC04,PC05
(2)PC01,PD03
(3)PD04,PB01
(4)PB00,PA00
(5)PA03,PA04
(6)PD01,PD02
(7)PC02,PC03
ZS3L Jlink TXD—串口 RX
RXD—串口 TX
CLK—烧录器 SWCLK
DIO—烧录器 SWDIO
G—串口 GND
3V3—串口 3.3V
RST—串口 RST
(1)PD00,PC02
(2)PA04,PD01
(3)PA00,PA03
(4)PC00,PC01
(5)PB00,PB01
ZSLCB Jlink TP4—串口 RX
TP3—串口 TX
GND—串口 GND
3V3—串口 3.3V
TP5—串口 RST
TP2—烧录器 SWCLK
TP1—烧录器 SWDIO
(1)PA03,PA04
ZSC Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
VCC—串口 3.3V
RST—串口 RST
CLK—烧录器 SWCLK
DIO—烧录器 SWDIO
(1)PB0,PB1
(2)PA0,PA3,PA4
ZS13S Jlink TXD—串口 RX
RXD—串口 TX
GND—串口 GND
VDD—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)PD00,PC01
(2)PD01,PD02
(3)PD03,PD04
(4)PC04,PC05
(5)PB01,PC03
(6)PC00,PC02
(7)PA00,PB00
(8)PA03,PA04
ZS2S Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
3V3—串口 3.3V
RST—串口 RST
C—烧录器 SWCLK
D—烧录器 SWDIO
(1)PB00,PB01
(2)PA04,ADC
(3)PA00,PA03
ZSLC5 Jlink TP4—串口 RX
TP3—串口 TX
GND—串口 GND
3V3—串口 3.3V
TP5—串口 RST
TP2—烧录器 SWCLK
TP1—烧录器 SWDIO
(1)PA03,PA04
(2)PA03,PA00
ZSU-IPEX Jlink TXD0—串口 RX
RXD0—串口 TX
GND—串口 GND
VCC—串口 3.3V
NRST—串口 RST
PA01—烧录器 SWCLK
PA02—烧录器 SWDIO
(1)PC04,PC05
(2)PC01,PD03
(3)PD04,PB01
(4)PB00,PA00
(5)PA03,PA04
(6)PD01,PD02
(7)PC02,PC03
TYZS2R Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
VCC—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
TYZS3 Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)GPIO12,GPIO2
(2)GPIO3,GPIO13
TYZS3-IPEX Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)GPIO12,GPIO2
(2)GPIO3,GPIO13
TYZS5 Jlink US_TX—串口 RX
US_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)GPIO17,GPIO12
(2)GPIO16,GPIO11
TYZS5-IPEX Jlink US_TX—串口 RX
US_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)GPIO17,GPIO12
(2)GPIO16,GPIO11
TYZS6 Jlink UART_T—串口 RX
UART_R—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
TP1—烧录器 SWCLK
TP2—烧录器 SWDIO
(1)GPIO0,GPIO3
(2)GPIO13,GPIO11
TYZS7 Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)GPIO2,GPIO13
(2)GPIO0,GPIO3
(3)GPIO12,GPIO11
TYZS10 Jlink pin4—串口 RX
pin1—串口 TX
pin7—串口 GND
pin2—串口 3.3V
TP1—串口 RST
TP2—烧录器 SWCLK
TP3—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
TYZS11 Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
3V3—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5<br(5)IO15,IO4
TYZS12 Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
3V3—串口 3.3V
NRST—串口 RST
TP2—烧录器 SWCLK
TP1—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5<br(5)IO15,IO4
TYZS13 Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
3V3—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)GPIO13,GPIO3
(2)GPIO12,GPIO2
(3)GPIO11,GPIO8
(4)GPIO0,GPIO27
TYZS8 Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
3V3—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
ZS4S-IPEX Jlink TX—串口 RX
RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
(1)PB11,PB12
(2)PA0,PA1
(3)PA2,PF4
(4)PA3,PA4,PB13
TYZS1L Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
TYZS4 Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
TYZS4-IPEX Jlink UART_TX—串口 RX
UART_RX—串口 TX
GND—串口 GND
3.3V—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
TYZS2 Jlink TXD—串口 RX
RXD—串口 TX
GND—串口 GND
VCC—串口 3.3V
NRST—串口 RST
SWCLK—烧录器 SWCLK
SWDIO—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO19
(2)IO12,IO2
(3)IO11,IO3
(4)IO14,IO5
(5)IO15,IO4
BS24-U Jlink TX0—串口 RX
RX0—串口 TX
GND—串口 GND
VCC—串口 3.3V
RST—串口 RST
PA1—烧录器 SWCLK
PA2—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO17
(2)IO18,IO21
(3)IO20,IO3
(4)IO2,IO25
(5)IO26,IO27
(6)IO28,IO29
(7)IO19,IO24
BS24-U-IPEX Jlink TX0—串口 RX
RX0—串口 TX
GND—串口 GND
VCC—串口 3.3V
RST—串口 RST
PA1—烧录器 SWCLK
PA2—烧录器 SWDIO
GPIO 分组短接在工装板上实现
(1)IO16,IO17
(2)IO18,IO21
(3)IO20,IO3
(4)IO2,IO25
(5)IO26,IO27
(6)IO28,IO29
(7)IO19,IO24

云模组工具操作指导

1.按上面步骤搭建好环境后,用 涂鸦云模组工具烧录授权 。当云模组工具运行到如下图所示的界面表示烧录授权成功。

芯科模组接线

1.运行生产解决方案工具之前必须将电脑的杀毒软件卸载或者退出。

2.配置多路产测注意端口栏和串口板的COM口一一对应,JLINK栏和JLINK烧录器一一对应,如下图所示。

芯科模组接线

产测FAQ

一.烧录失败

芯科模组接线

按以下几个方面进行顺序排查:

1.确认模组GND->串口板GND;模组3.3V->串口板3.3V;模组DIO->烧录器SWDIO;模组CLK->烧录器SWCLK。是否有接错线,线头松动等情况。

2.确认一下串口驱动版本是否正确:CP210X驱动程序日期:2018/5/23;CH340驱动程序日期:2019/1/30;

3.交叉验证排除模组硬件或者JLINK烧录器问题。

4.卸载电脑的所有的杀毒软件,卸载”生产解决方案工具“后重新安装。

二.进产测失败,如下图所示:

芯科模组接线

按以下几个方面进行顺序排查:

1.确认模组TX->串口板RX;模组RX->串口板TX;模组RST->串口板RST;

2.交叉验证排除模组硬件问题;

3.更换Token验证排除授权码对应的固件问题。
