云模组4.0工具使用说明

本文介绍了涂鸦 云模组4.0 工具的使用说明，您可以使用该工具为模组进行固件烧录、授权和相关测试。

前提条件

请确认您已经下载了 生产解决方案 软件并注册PMS账号。

工具使用

登录工具

1. 双击打开涂鸦 生产解决方案 工具。

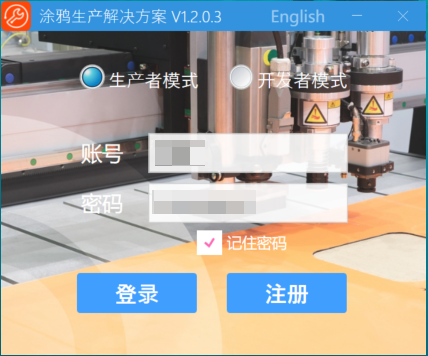

2. 在登录界面，填写您的涂鸦 PMS 账号和密码，点击 登录。

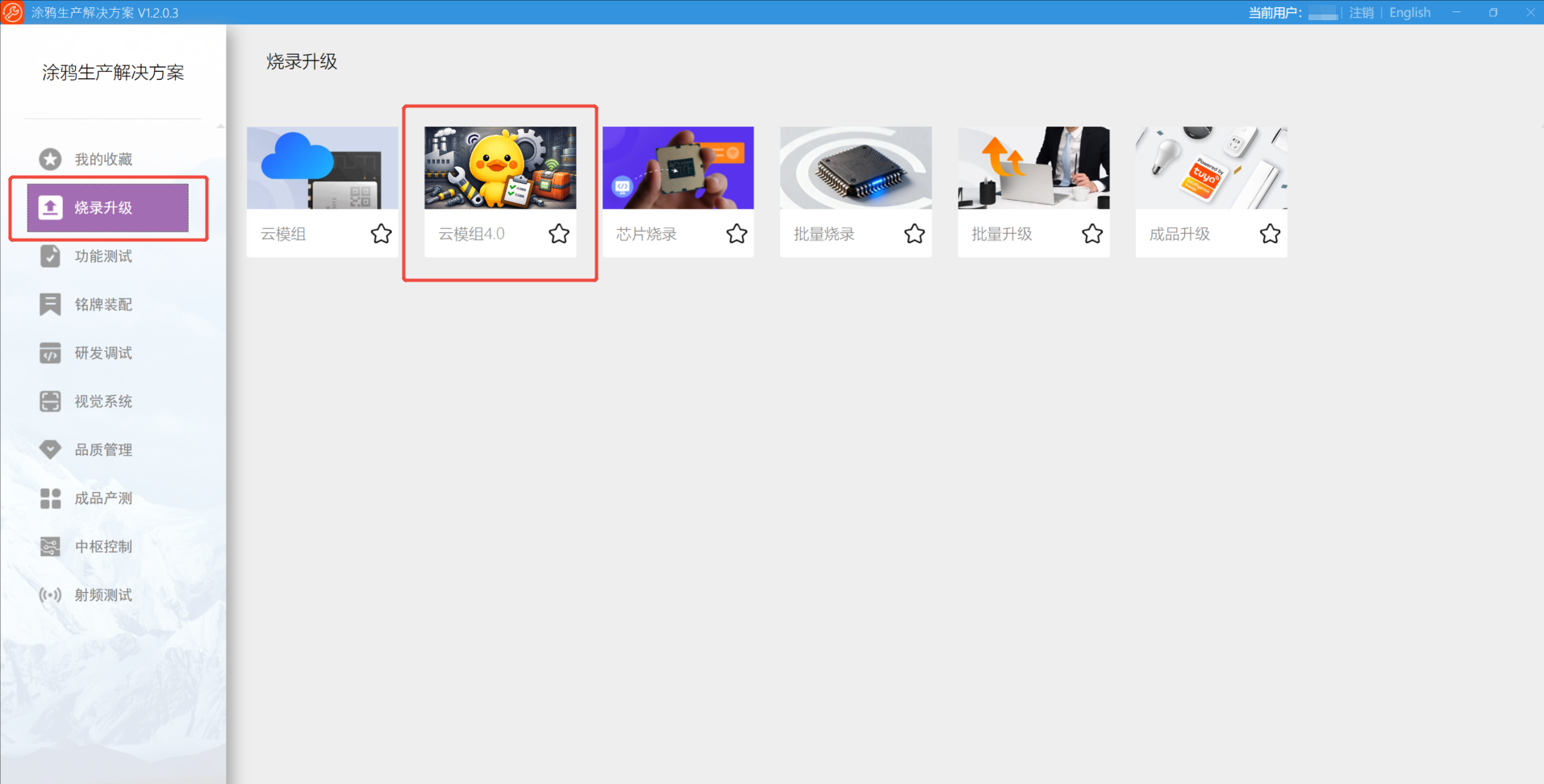

3. 在主界面，选择 烧录升级 > 点击 云模组4.0。

   首次安装程序时，会自动开始下载，下载完成后自动打开。



本小节以博通 BK7231N 芯片平台的涂鸦模组，使用生产凭证进行烧录授权为例。

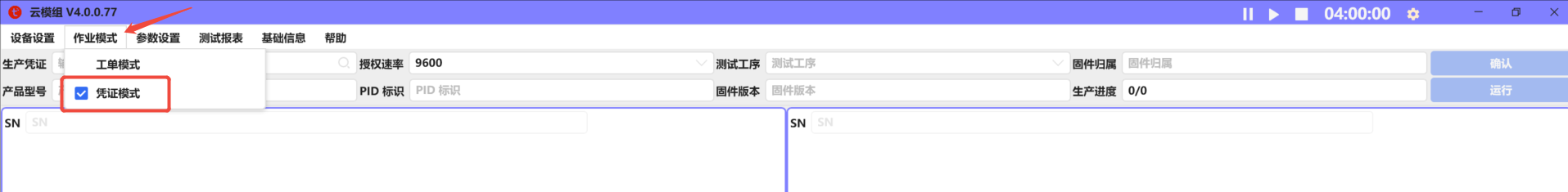

1. 在作业模式处，选择 凭证模式。

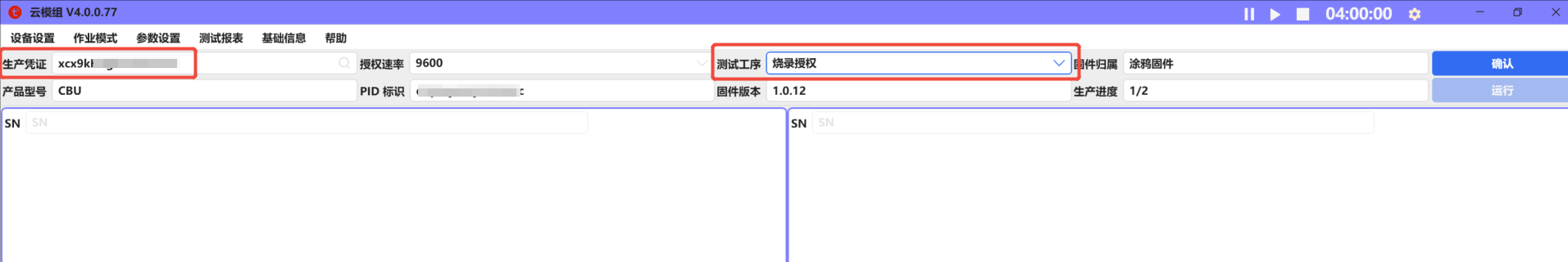

2. 在 生产凭证 栏输入对应的生产凭证并回车确认。在 测试工序 选择 烧录授权，单击 确定 后，工具锁定生产方案。



1.生产凭证回车确认后会带出模组型号、PID、固件版本等信息，检查信息是否正确。
2.授权速率：Wifi/蓝牙默认为9600；Zigbee默认为115200。若固件是您自己开发的固件，根据固件配置选择对应的授权速率。授权速率不正确时会导致模组进产测异常。
3.生产凭证在输入前需要先在PMS网页端— 生产管理— 工单管理— 生产凭证确认栏确认激活才能使用，如下图所示：

设置参数

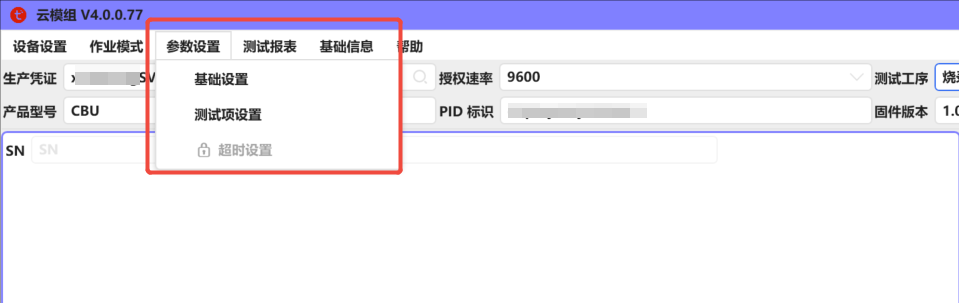

1. 单击 参数设置。



2. 根据您的实际产测需求，进行配置。

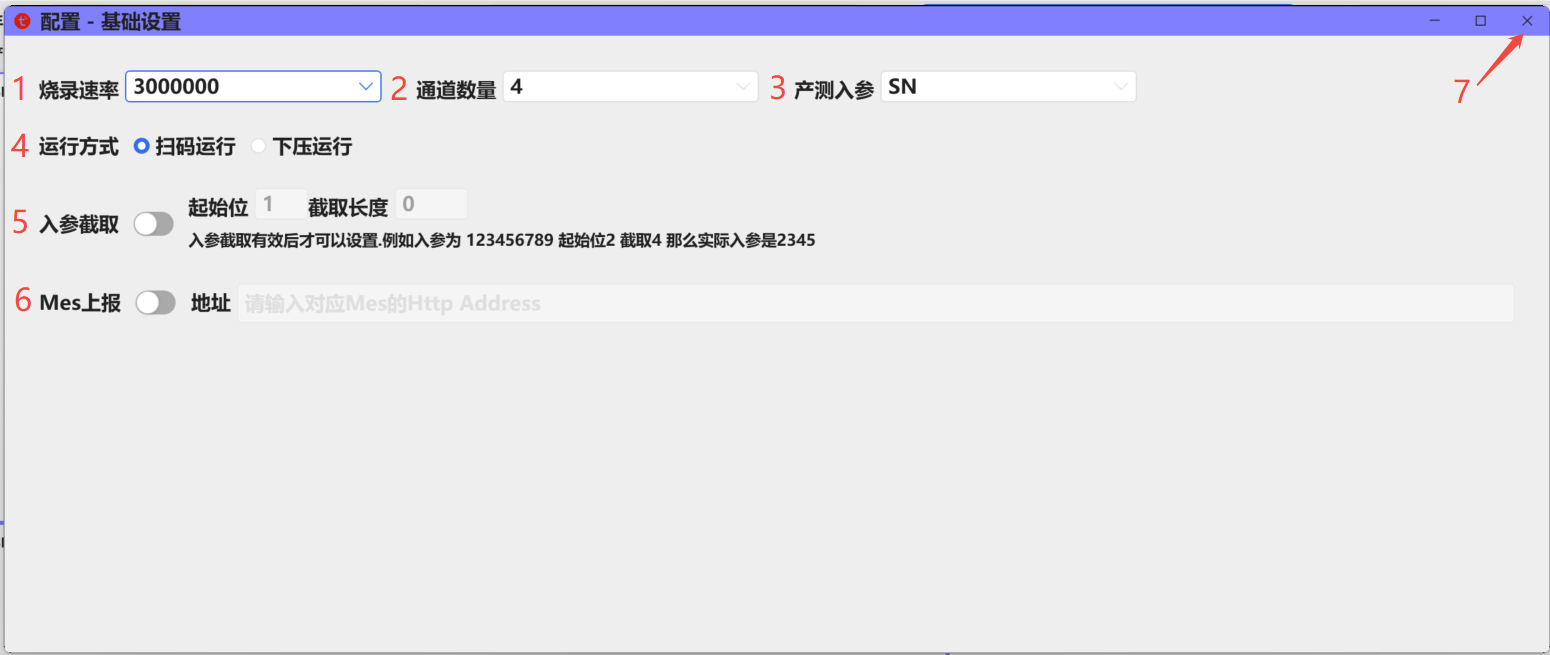

   基础设置


   • 烧录速率：需要根实际需求进行选择对应的烧录波特率。

   • 通道数量：需要根实际需求的测试通道数量进行选择，可选1/2/4/8/9。

   • 产测入参：根据实际测试需求，选择SN或MAC。

   • 运行方式：扫码运行：使用扫码枪或者手动输入后回车触发测试；下压运行：测试治具带有DSR功能，治具下压后触发运行。
     有关 DSR 功能的电路说明，请参考 模组测试治具制作 内自动模式触发开关。

   • 入参截取：根据实际测试需求，设置对应的截取位置和截取长度。

   • Mes上报：根据需求开启，开启后填入对应的Mes网址。

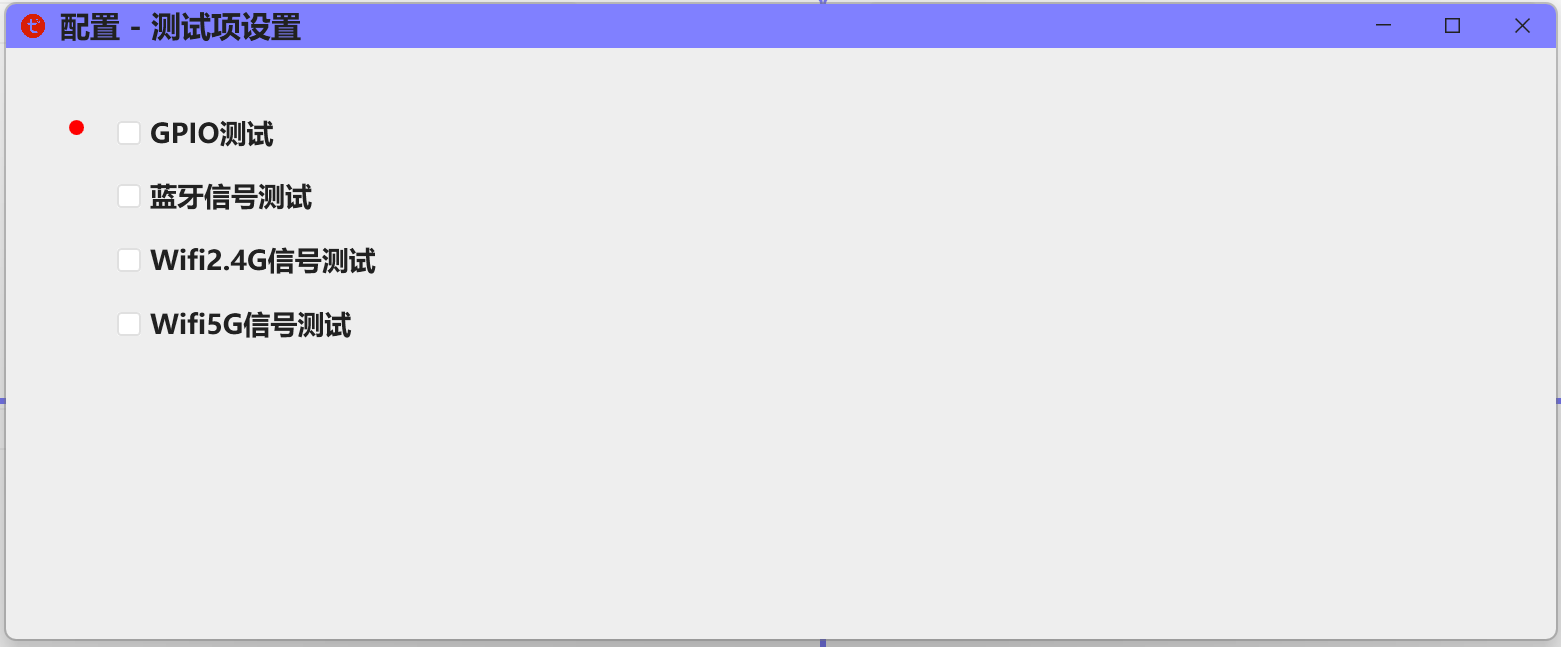

   测试项设置



   • GPIO 测试：根据需求选择是否开启测试；GPIO分组接线可在IOT平台对应的产测文档内查看。

   • 蓝牙信号测试：根据需求选择是否开启测试；开启后需要将蓝牙信标上电并设置 Ble 产测热点 及信号强度。

   • Wifi 2.4G信号测试：根据需求选择是否开启测试；开启后设置 wifi2.4G 热点 及信号强度。

   • Wifi 5G信号测试：根据需求选择是否开启测试；开启后设置 wifi5G 热点 及信号强度。

   信号测试根据输入的凭证类型决定，如输入的凭证为Wifi协议，测试项内只有Wifi相关信号测试。

3. 参数设置完成后，单击右上角关闭，工具自动保存设置的参数。

设备产测

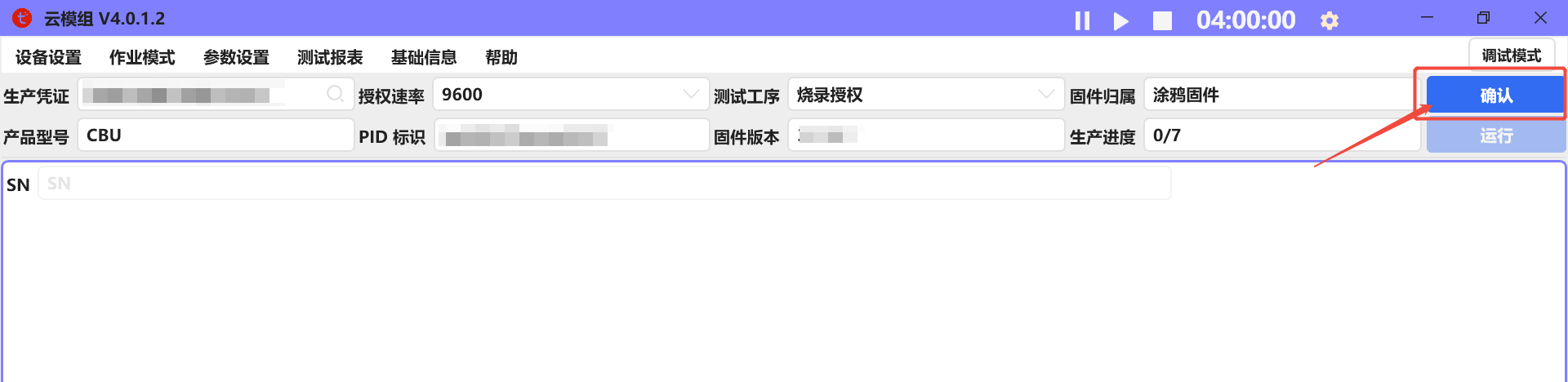

1.参数设置完成后，点击右侧确认.

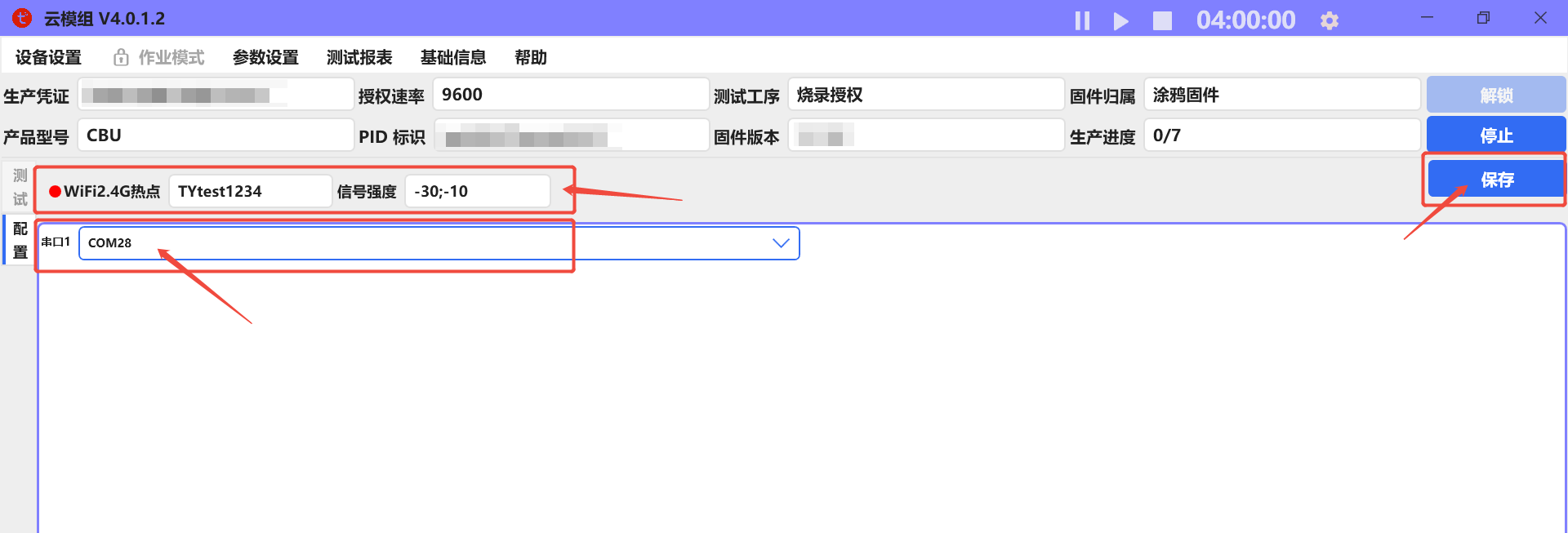

2.若开启信号测试，在界面内设置对应的热点名称及信号强度；选择对应的串口后点击**保存*

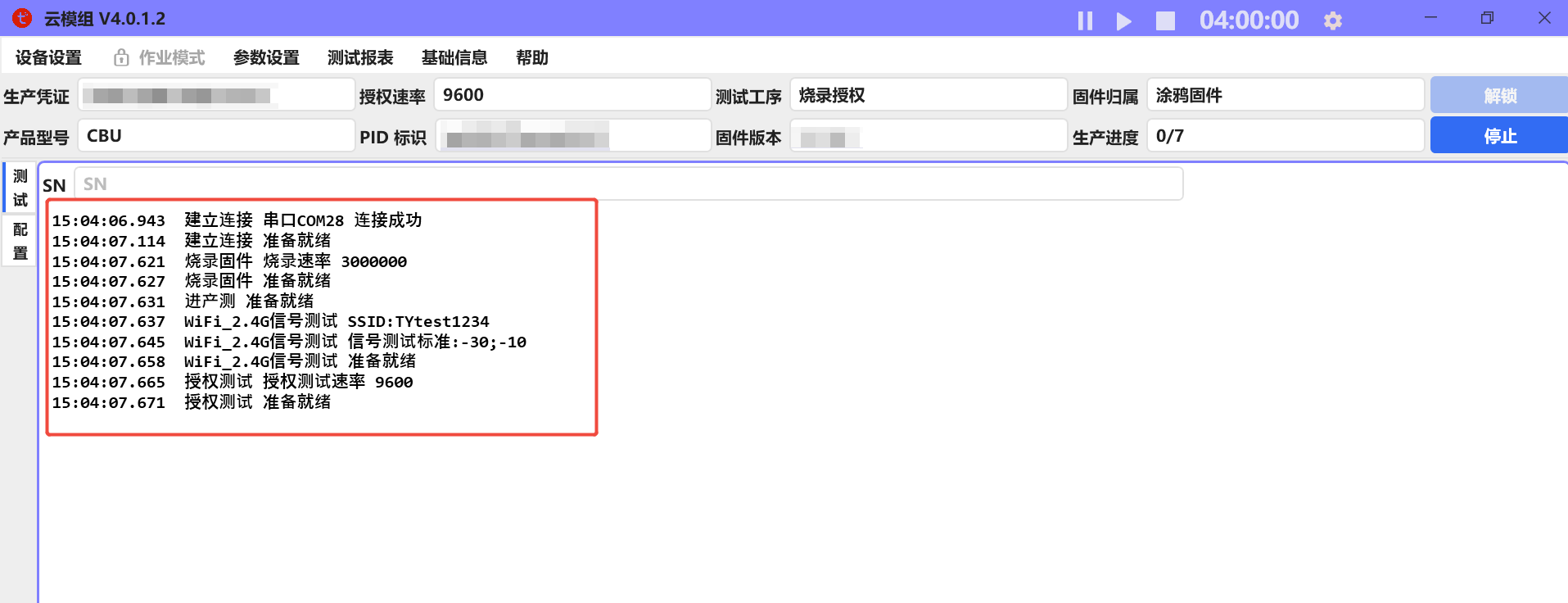

3.当界面内容显示准备就绪后，扫码或下压治具触发运行开始测试

4.根据产测结果，进行不同的处理：

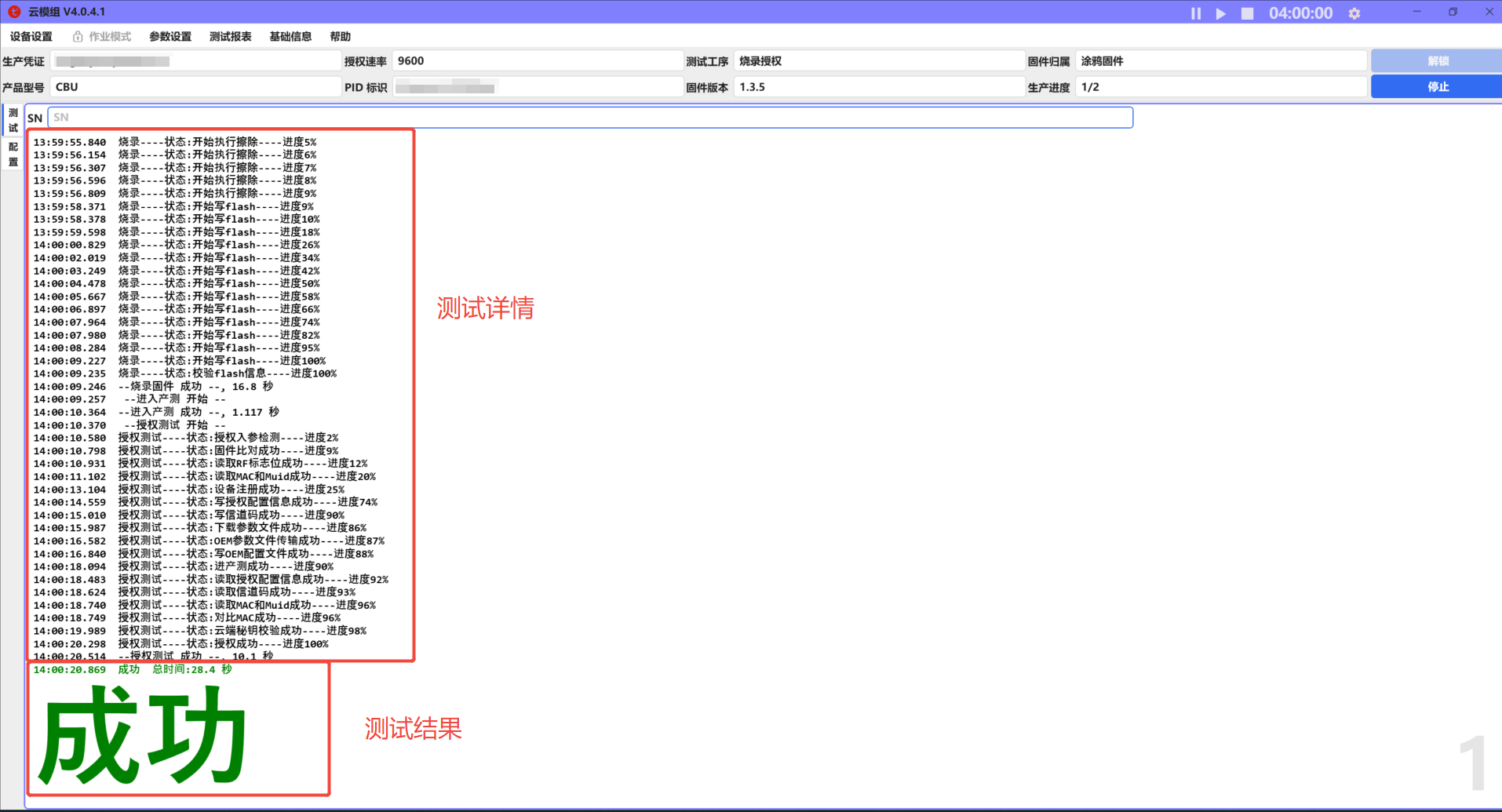

• 产测成功：窗口显示绿色带成功字符完成产测。

• 产测失败：可以查看具体不良详情及处理方式。

产测FAQ

烧录失败，进产测失败异常问题点处理方案请点击查看。
