Thread 模组产测说明(TS24 系列）
更新时间：2025-07-10 13:41:04下载pdf
本文档描述了 Thread 模组的产测说明。
产测指引
工装设备软件
| 序号 | 工装设备软件 | 数量 | 备注 | 获取方式 |
|---|---|---|---|---|
| 1 | 产测电脑 | 1 | 需连接外网 | 自备 |
| 2 | 串口板 | 1 | 3.55.01.00359（绿色） ，备选工具为 2.03.99.00044 （蓝色 ） | IOT平台生产研发采购 |
| 3 | 生产解决方案 | - | 云模组工具 | 下载生产解决方案工具 |
| 4 | CP210X串口驱动（绿色串口板）或CH340串口驱动（蓝色串口板） | - | 串口驱动 | |
| 5 | JLINK烧录器 | 1 | 淘宝网采购链接推荐 | 自备（购买时需和淘宝客服确认烧录芯片的型号，否则易买错） |
测试环境准备
-

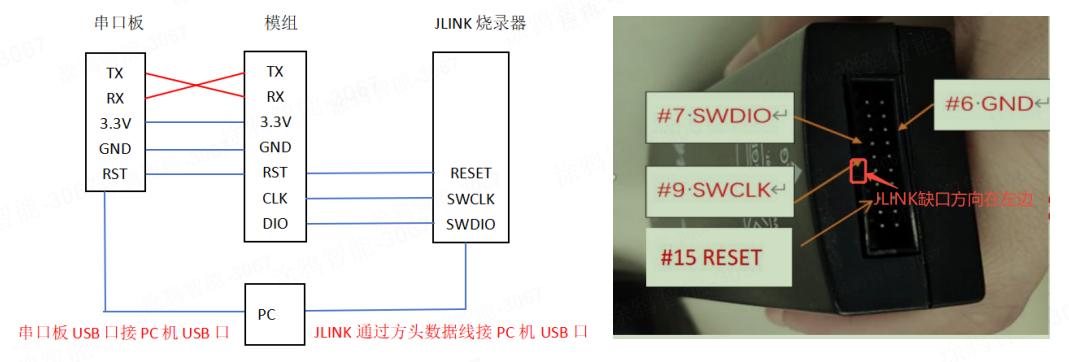

将模组VCC、GND、TX、RX 、RST、CLK和DIO 测试点引出，模组、串口板、JLINK烧录器及PC的环境搭建如下图所示。
接线说明
| 模组型号 | 是否烧录器 | 烧录授权接线方式（模组丝印—串口 ） | GPIO 接线 （同一分组引脚短接） |
|---|---|---|---|
| TS24-U | Jlink | TX0—串口RX RX0—串口TX GND—串口GND VCC—串口3.3V RST—串口RST—烧录器RST PA1—烧录器 SWCLK PA2—烧录器 SWDIO |
（1）PB3，PB4 （2）PB2，PA0 （3）PB0，PC2 （4）PC1，PA4 （5）PA5，PA6 （6）PA7，PA8 （7）PA3，PB1 |
| TS24-U-IPEX | Jlink | TX0—串口RX RX0—串口TX GND—串口GND VCC—串口3.3V RST—串口RST—烧录器RST PA1—烧录器 SWCLK PA2—烧录器 SWDIO |
（1）PB3，PB4 （2）PB2，PA0 （3）PB0，PC2 （4）PC1，PA4 （5）PA5，PA6 （6）PA7，PA8 （7）PA3，PB1 |
| TS24-2S | Jlink | TX1—串口RX RX1—串口TX GND—串口GND 3V3—串口3.3V RST—串口RST—烧录器RST SWCLK—烧录器 SWCLK SWDIO—烧录器 SWDIO |
（1）PA3，PA4 （2）PA5，PA6 （3）PA7，PA8 |
| TS24-LC5 | Jlink | T—串口RX R—串口TX G—串口GND VCC—串口3.3V RST—串口RST—烧录器RST C—烧录器 SWCLK D—烧录器 SWDIO |
（1）A4，A5，A6 |
云模组工具操作指导
1.按上面步骤搭建好环境后，用 涂鸦云模组工具烧录授权 。当云模组工具运行到如下图所示的界面表示烧录授权成功。
1.运行生产解决方案工具之前必须将电脑的杀毒软件卸载或者退出。
2.配置多路产测注意端口栏和串口板的COM口一一对应，JLINK栏和JLINK烧录器一一对应，如下图所示。
产测FAQ
一.烧录失败
按以下几个方面进行顺序排查：
1.确认模组GND->串口板GND；模组3.3V->串口板3.3V；模组DIO->烧录器SWDIO；模组CLK->烧录器SWCLK；模组RST->烧录器RST。是否有接错线，线头松动等情况。
2.确认一下串口驱动版本是否正确：CP210X驱动程序日期：2018/5/23；CH340驱动程序日期：2019/1/30；
3.交叉验证排除模组硬件或者JLINK烧录器问题。
4.卸载电脑的所有的杀毒软件，卸载”生产解决方案工具“后重新安装。
二.进产测失败，如下图所示：
按以下几个方面进行顺序排查：
1.确认模组TX->串口板RX；模组RX->串口板TX；模组RST->串口板RST；
2.交叉验证排除模组硬件问题；
3.更换Token验证排除授权码对应的固件问题。
