BCNU 是由涂鸦智能开发的一款低功耗嵌入式蓝牙模组。它主要由一个高集成度的蓝牙芯片 TLSR8250 和少量的外围电路构成,内置了蓝牙网络通信协议栈和丰富的库函数。
BCNU 还包含低功耗的 32 位 MCU、蓝牙 LE5.0/2.4G Radio、4 Mbits flash 和 48 Kbyte SRAM。
BCNU 共有 3 排引脚,引脚间距为 1.4±0.1 mm。
BCNU 尺寸大小:20.3±0.35 mm (L) × 15.8±0.35 mm (W) × 3.0±0.15 mm (H)。

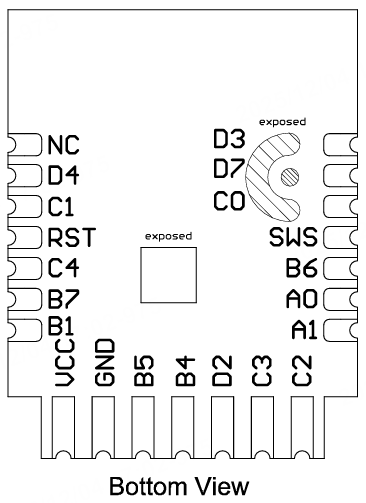

| 引脚序号 | 符号 | I/O 类型 | 功能 |
|---|---|---|---|
| 1 | D3 | I/O | 普通 IO 引脚,对应 IC 的 D3(Pin32) |
| 2 | D7 | I/O | 普通 IO 引脚,对应 IC 的 D7(Pin2) |
| 3 | C0 | I/O | 普通 IO 引脚,对应 IC 的 C0(Pin20) |
| 4 | SWS | I/O | 烧录引脚,对应 IC 的 SWS(Pin5) |
| 5 | B6 | I | ADC 引脚,对应 IC 的 B6(Pin16) |
| 6 | A0 | I/O | 普通 IO 引脚,对应 IC 的 A0(Pin3) |
| 7 | A1 | I/O | 普通 IO 引脚,对应 IC 的 A1(Pin4) |
| 8 | C2 | I/O | 支持硬件 PWM,对应 IC 的 C2(Pin22) |
| 9 | C3 | I/O | 支持硬件 PWM,对应 IC 的 C3(Pin23) |
| 10 | D2 | I/O | 支持硬件 PWM,对应 IC 的 D2(Pin31) |
| 11 | B4 | I/O | 支持硬件 PWM,对应 IC 的 B4(Pin14) |
| 12 | B5 | I/O | 支持硬件 PWM,对应 IC 的 B5(Pin15) |
| 13 | GND | P | 电源接地引脚 |
| 14 | VCC | P | 电源引脚(3.3 V) |
| 15 | B1 | I/O | Uart_TXD,对应 IC 的 B1(Pin6) |
| 16 | B7 | I/O | Uart_RXD,对应 IC 的 B7(Pin17) |
| 17 | C4 | I/O | ADC 引脚,对应 IC 的 C4(Pin24) |
| 18 | RST | I/O | 复位引脚,低电平有效 |
| 19 | C1 | I/O | 普通 IO 引脚,对应 IC 的 C1(Pin21) |
| 20 | D4 | I/O | 普通 IO 引脚,对应 IC 的 D4(Pin1) |
| 21 | NC | I/O | 空接 |
P 表示电源引脚,I/O 表示输入输出引脚。
| 参数 | 描述 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Ts | 存储温度 | -65 | 150 | ℃ |
| VCC | 供电电压 | -0.3 | 3.9 | V |
| 静电释放电压(人体模型) | TAMB-25℃ | - | 2 | KV |
| 静电释放电压(机器模型) | TAMB-25℃ | - | 0.5 | KV |
| 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| Ta | 工作温度 | -40 | - | 85 | ℃ |
| VCC | 工作电压 | 3.0 | 3.3 | 3.6 | V |
| VIL | IO 低电平输入 | VSS | - | VCC*0.3 | V |
| VIH | IO 高电平输入 | VCC*0.7 | - | VCC | V |
| VOL | IO 低电平输出 | VSS | - | VCC*0.1 | V |
| VOH | IO 高电平输出 | VCC*0.9 | - | VCC | V |
| 符号 | 条件 | 最大值(典型值) | 单位 |
|---|---|---|---|
| Itx | 连续发送,11.5 dBm 输出功率 | 22.6 | mA |
| Irx | 连续接收 | 6.5 | mA |
| IDC | Mesh 联网工作状态下 Average 值 | 6.59 | mA |
| IDC | Mesh 联网工作状态下 Peak 值 | 24.9 | mA |
| I deepsleep1 | 深度休眠模式(保留 16 KBRAM) | 1.2 | μA |
| I deepsleep2 | 深度休眠模式(不保留 RAM) | 0.4 | μA |
| 参数项 | 详细说明 |
|---|---|
| 工作频率 | 2.4 GHz ISM band |
| 无线标准 | 蓝牙 LE 4.2/5.0 |
| 数据传输速率 | 1 Mbps |
| 天线类型 | 板载 PCB 天线 |
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| RF 平均输出功率 | -21 | 10 | 11.5 | dBm |
| 20 dB 调制信号带宽\(1 M) | - | 2500 | - | KHz |
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| RX 灵敏度 1 Mbps | - | -94.5 | - | dBm |
| 频率偏移误差 1 Mbps | -250 | - | +300 | KHz |
| 同信道干扰抑制 | - | - | -10 | dB |


TLSR8250 芯片对上电时序有要求,在上电过程中 RST 引脚达到 1.62 V 以后系统开始启动,这时 VDD 需要在 10 ms 内达到 1.8 V 以上。由于 RST 引脚有 RC 链路,故裸模组在 RST 达到 1.62 V 的时候 VDD 已经远超过 1.8 V。
TLSR8250 芯片模组对接的电源驱动如果存在大电容的一些充放电情况下,若模组电压未完全放电到 0.6 V 以下,模组再启动的话会有死机风险。要求模组 VDD_3.3V 供电引脚需要接 1K 的假负载,用来快速释放电能。可参考下面的部分电源驱动链路:

BCNU 使用的是板载 PCB 天线,天线增益 1.1 dBi。
为确保 RF 性能的最优化,建议模组天线部分和其他金属件的距离至少保持 15mm 以上。如果使用环境的天线周边包裹金属材料等,会极大地衰减无线信号,进而恶化射频性能。成品设计时,注意给天线区域预留出足够的空间。

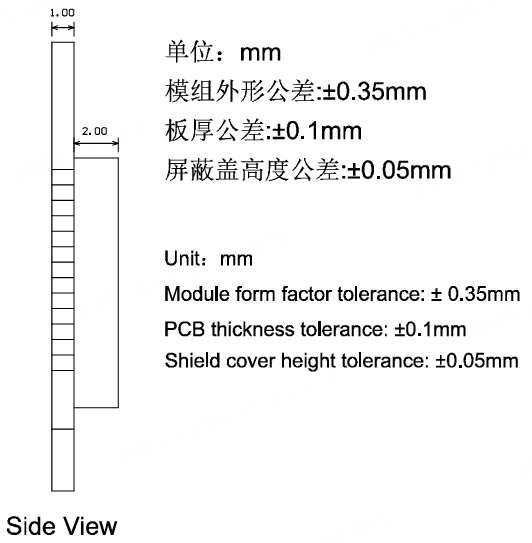

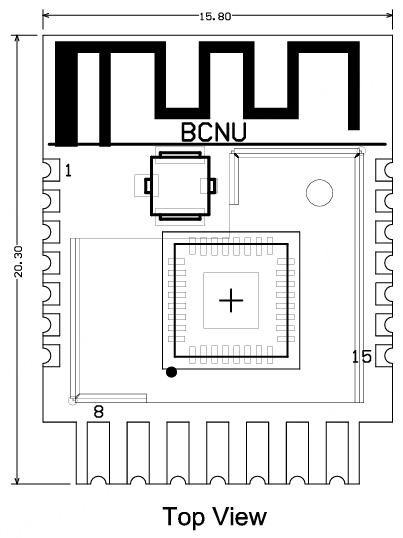

PCB 尺寸大小:20.3±0.35mm (L) × 15.8±0.35mm (W) × 1.0±0.1mm (H)。

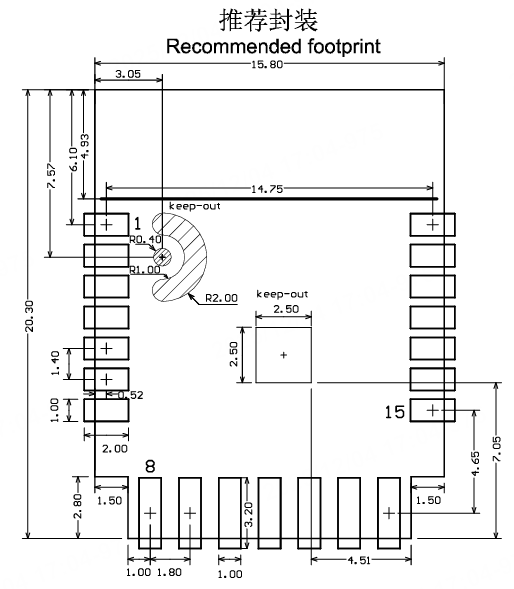

上图中 keep-out 示意区域,不需要上锡,不要走线。
涂鸦出厂的可贴可插封装模组根据客户底板设计方案选择组装方式,底板设计为贴片封装时使用 SMT 贴片制程进行生产,如果底板设计为插件封装时使用波峰焊制程进行生产。模组产品拆开包装后建议在 24 小时内完成焊接,否则需放置在湿度不超过 10%RH 的干燥柜内,或重新进行真空包装并记录暴露时间,总暴露时间不超过 168 小时。
涂鸦出厂的模组存储条件如下:
防潮袋必须储存在温度 <40℃、湿度 <90%RH 的环境中。
干燥包装的产品,保质期为从包装密封之日起 12 个月的时间。
密封包装内装有湿度指示卡:

涂鸦出厂的模组当出现可能受潮的情况下需要进行烘烤:
烘烤参数如下:
在整个生产过程中,请对模组进行静电放电(ESD)保护。
为了确保产品合格率,建议使用 SPI 和 AOI 测试设备来监控锡膏印刷和贴装品质。
请根据制程选择相应的焊接方式,SMT 参考回流焊接炉温曲线推荐,波峰焊制程参考波峰焊接炉温曲线推荐。设定炉温与实测炉温有一定差距,本文所示温度均为实测温度。
方式一:SMT 制程(SMT 回流焊接推荐炉温曲线)
请参考回流焊炉温曲线要求进行炉温设定,回流焊温度曲线如下图所示:

A:温度轴
B:时间轴
C:合金液相线温度区间为 217-220℃
D:升温斜率为 1-3℃/S
E:恒温时间为 60-120S,恒温温度区间为 150-200℃
F:液相线以上时间为 50-70S
G:峰值温度为 235-245℃
H:降温斜率为 1-4℃/S
注意:以上推荐曲线以 SAC305 合金焊膏为例。其他合金焊膏请按焊膏规格书推荐炉温曲线设置。
方式二:波峰焊制程(波峰焊接炉温曲线)
请参考波峰焊接炉温建议进行炉温设定,峰值温度 260℃±5℃,波峰焊接温度曲线如下图所示:
| 波峰焊接炉温曲线建议 | 手工补焊温度建议 | ||
|---|---|---|---|
| 预热温度 | 80-130℃ | 焊接温度 | 360℃±20℃ |
| 预热时间 | 75-100S | 焊接时间 | 小于 3S/点 |
| 波峰接触时间 | 3-5S | NA | NA |
| 锡缸温度 | 260±5℃ | NA | NA |
| 升温斜率 | ≤2℃/S | NA | NA |
| 降温斜率 | ≤6℃/S | NA | NA |

| 产品型号 | MOQ(pcs) | 出货包装方式 | 每个卷盘存放模组数 | 每箱包装卷盘数 |
|---|---|---|---|---|
| BCNU | 4400 | 载带卷盘 | 1100 | 4 |
