蓝牙计量继电器

本文介绍了 蓝牙计量继电器的产测方案

适用范围

蓝牙计量继电器产品。

产测成功指标

设备扫描到 ty_mdev_test1/2 的产测信号，校准&测试过程中指示灯闪烁，成功后继电器断开且指示灯全部熄灭。

产测准备

设备准备

环境准备

• 测试负载：根据产品型号选择对应的负载，将负载接到待测板的输出火线LOUT和输出零线N上。

  注意散热以防止烫伤。




• 交流稳压电源：需要接到控制板的输入火线LIN和输入零线N上。

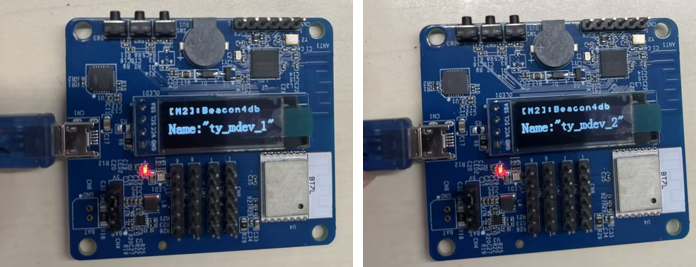

• 蓝牙信标：将蓝牙 Dongle 通过数据线连接至产测电脑，离产品 1 米处无遮挡，模式需调至 [M2]：Beacon 下的 [S]:ty_mdev_1/2 模式，具体操作如下。

  信标设置参考设置蓝牙Dongle。



产测流程

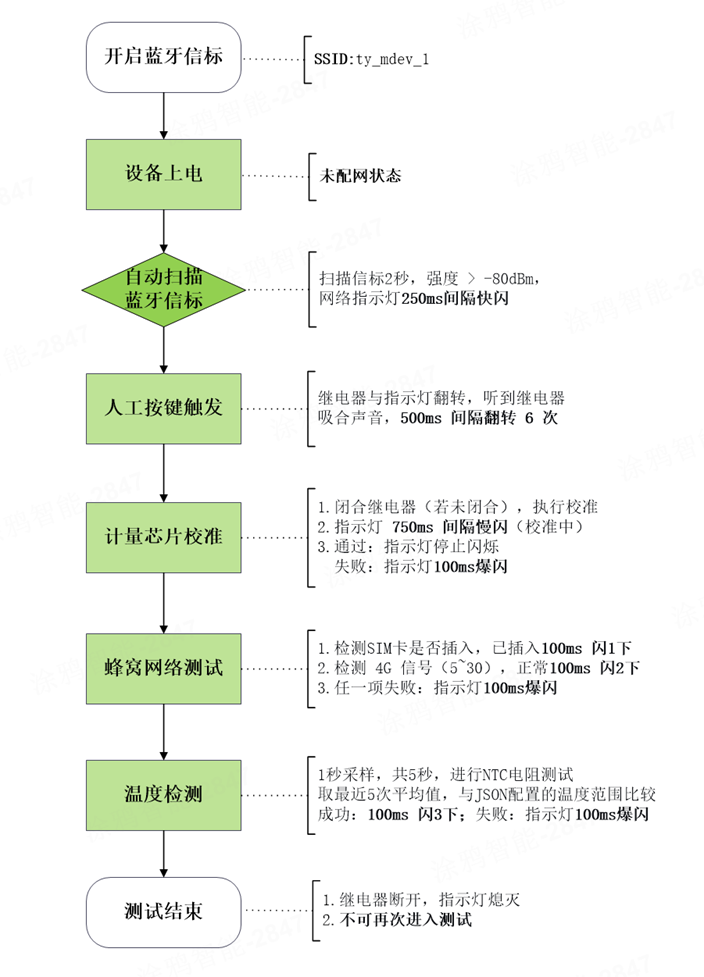

蓝牙计量继电器产测流程图

产测流程1（测试通过后不可复测）

1. 第一阶段产测，需要开启蓝牙信标SSID为 ty_mdev_test1 。
2. 接入电阻进行电量校准测试。
3. 确保测试设备已连上120V/220V的交流稳压电源。
4. 按键测试：按下按键后继电器与指示灯翻转。500ms 间隔翻转 6 次。
5. 计量芯片校准：继电器闭合开始执行校准，指示灯 750ms 间隔慢闪（校准中）。
6. 蜂窝网络测试：检测 SIM 卡插入完成时，指示灯100ms 闪 1 下；检测 4G 信号（5~30），指示灯100ms 闪 2 下。
7. 温度检测：测试成功时指示灯100ms 闪 3 下；失败指示灯 100ms 爆闪。
   产测1完成后，则无法再次进入产测流程1。

产测流程2（可以重复测试）

1. 第二阶段产测，需要开启蓝牙信标SSID为 ty_mdev_test2。
2. 与产测流程1一致。

注意事项

1. ty_mdev_1 测试成功后，设备无法再通过ty_mdev_1触发进入产测，避免生产过程中 test1 产测正常的设备，反复进入产测流程，影响生产效率；
2. ty_mdev_1 测试成功后才可以通过ty_mdev_2触发进入产测；
3. ty_mdev_2 可以重复触发设备进入产测，测试流程同ty_mdev_1，支持设备重复进入产测流程（例如产品返工等异常流程）;
4. 如果设备配网超过15分钟后，无法再进入产测；
5. 4G测试需使用报备过的测试卡以防锁卡；产测仅验证模组通信功能，不验证平台绑定等业务功能。
