Zigbee 电量统计断路器

本文介绍了使用信标对带电量统计功能的 Zigbee 断路器进行生产测试。

注意事项

• 已配过网的设备需要在联网状态下从 App 上移除，等待 10 秒断电后才可以进行产测。

• 设备联网后持续在线时间超过 15 分钟，产测入口就会关闭，无法进行产测。

工作准备

设备	数量	备注
稳压隔离电源	1	可调电压包含 220V 和 120V，且可查看输出功率。
负载	1	220 V 待测设备：使用 560R/100W/1% 陶瓷电阻。 120 V 待测设备：使用 144R/200W/1% 陶瓷电阻。
信标 Dongle	1	在 涂鸦开发者平台 采购，物料编码为 2.03.02.00004

部署准备

• 负载接到控制板的输出火线 LOUT 和输出零线 N 上。

  需要注意负载的散热情况，防止烫伤。

• Zigbee 信标 Dongle 放置在里待测产品 1 米以内；另需要切换到主动发送模式（如下图），具体如何切换可查看《设置 Zigbee Dongle》。

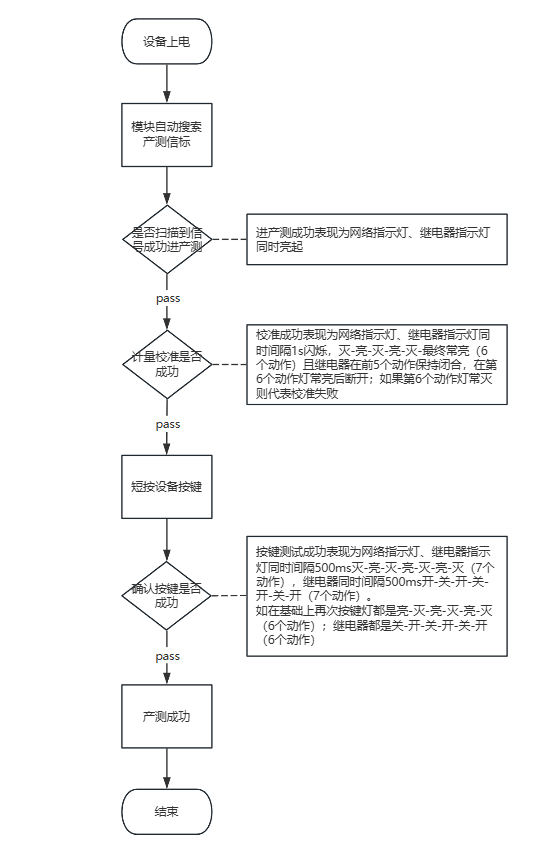

产测流程
