WR11 系列产测

更新时间：2025-07-11 01:38:12下载pdf

本文档描述了 WR11 系列模组的产测和接线说明。

接线说明

模组型号	固件烧录（模组丝印—串口）	切ATSC （模组丝印—串口）	授权（模组丝印—串口）
WR11-2S	TX1—串口 RX RX1—串口 TX TX—串口 IO0 GND—串口 GND 3V3—串口 3.3V CEN—串口 RST	TX1—串口 RX RX1—串口 TX GND—串口 GND 3V3—串口 3.3V CEN—串口 RST	TX—串口 RX RX—串口 TX GND—串口 GND 3V3—串口 3.3V CEN—串口 RST
WR11-U	L_TX—串口 RX L_RX—串口 TX TX—串口 IO0 GND—串口 GND 3V3—串口 3.3V EN—串口 RST	TX1—串口 RX RX1—串口 TX GND—串口 GND 3V3—串口 3.3V EN—串口 RST	TX—串口 RX RX—串口 TX GND—串口 GND 3V3—串口 3.3V EN—串口 RST
WR11-U-IPEX	L_TX—串口 RX L_RX—串口 TX TX—串口 IO0 GND—串口 GND 3V3—串口 3.3V EN—串口 RST	TX1—串口 RX RX1—串口 TX GND—串口 GND 3V3—串口 3.3V EN—串口 RST	TX—串口 RX RX—串口 TX GND—串口 GND 3V3—串口 3.3V EN—串口 RST

操作说明

固件烧录

以WR11-2S模组为例。按照接线说明接好线后：

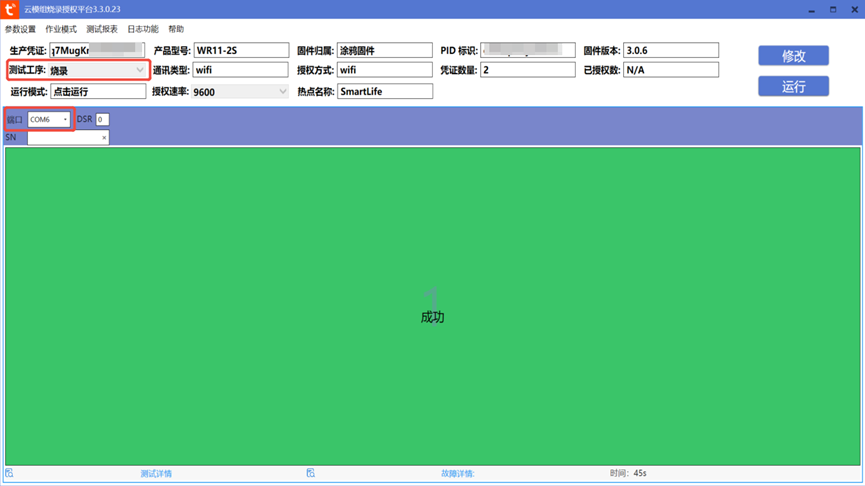

打开云模组工具—输入对应的生产凭证后回车确认—工序选择烧录—点击确定—选择对应的端口号。
将模组TX1先接在串口板GND上，然后串口板接到对应产测电脑上，接3.3给模组上电，再把模组TX1接到串口板的RX上，点运行开始烧录。

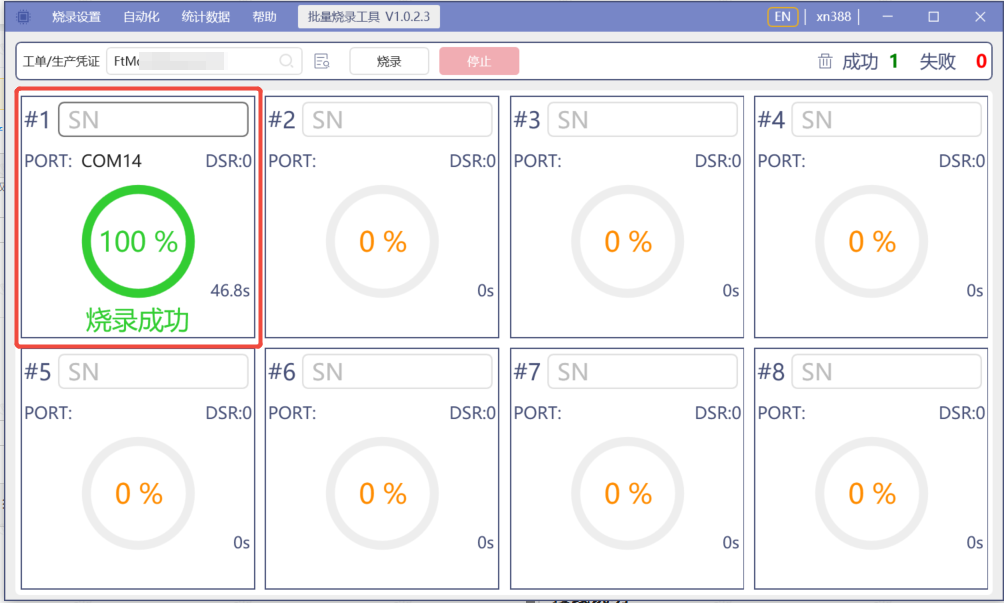

WR11 系列产测

切ATSC

按照接线说明接好线后：

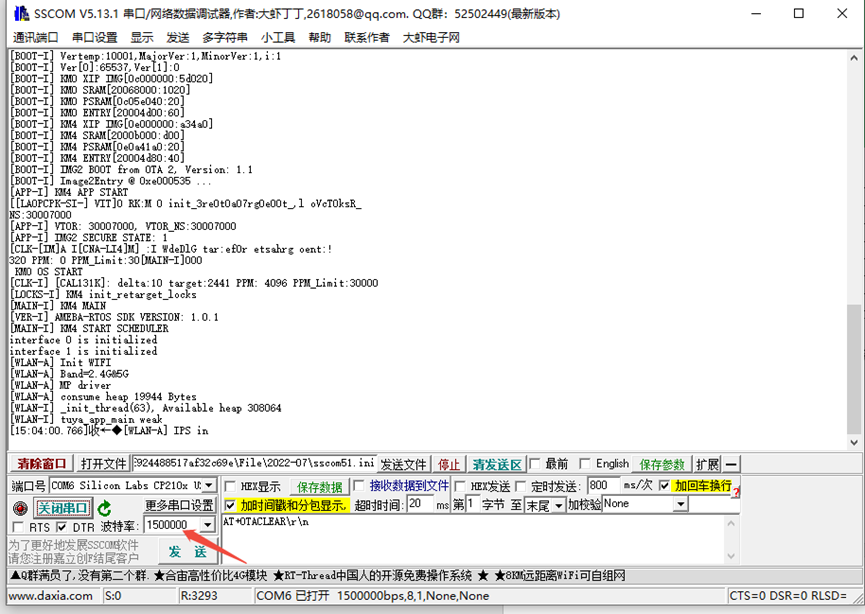

打开串口工具，波特率选择1500000，模组上电后先看是否正常打印日志。
WR11 系列产测

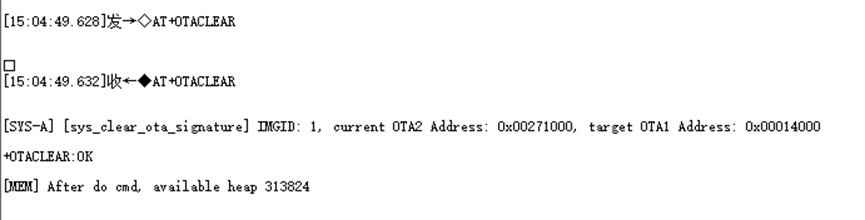

工具发送 AT+OTACLEAR\r\n 指令。

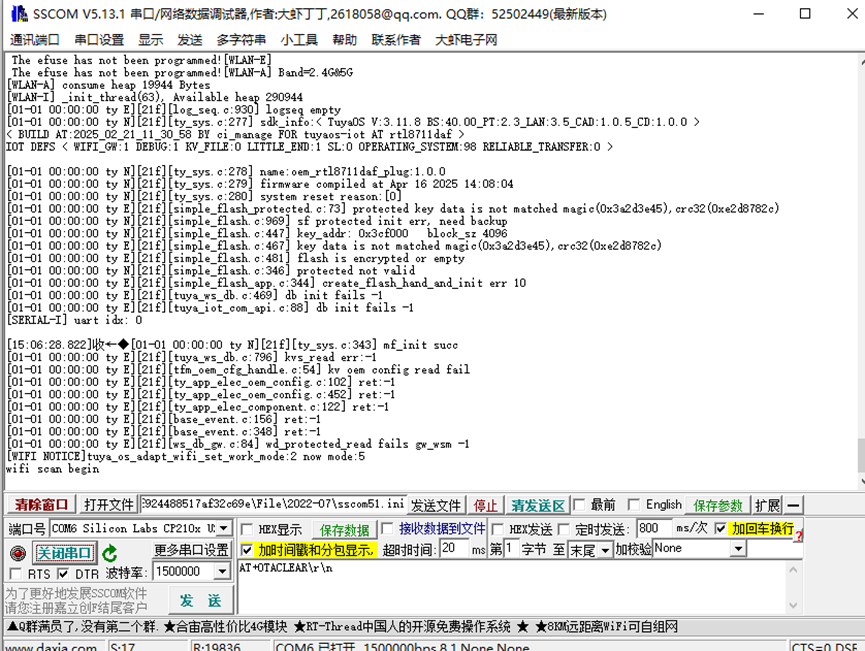

模组重新上电，检查打印的日志信息是否带有tuya/ty的信息。有tuya/ty信息代表切换成功。

每次重新烧录固件后都需要切一次ATSC

授权

按照接线说明接好线后：

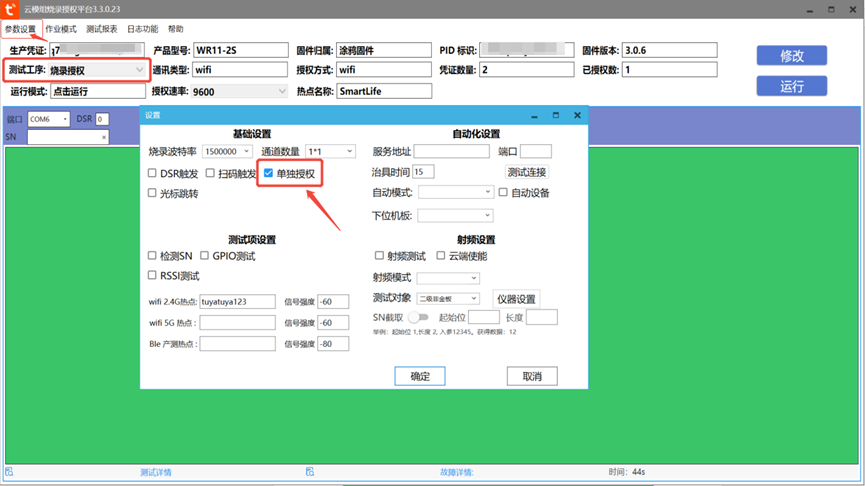

打开云模组工具—工序选择烧录授权—打开参数设置—勾选单独授权—点击运行后开始测试
WR11 系列产测

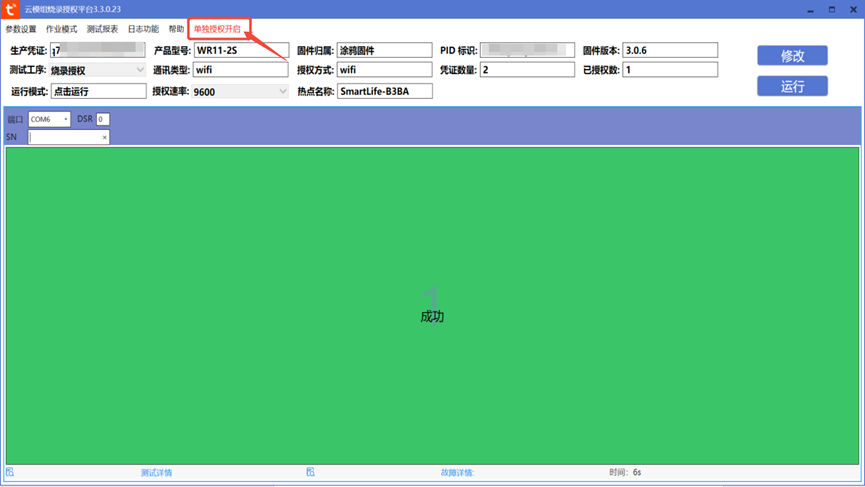

开启单独授权后工具上方会显示单独授权开启
