授权校验

更新时间:2025-06-13 10:16:20下载pdf

本文档描述了授权校验工具的使用操作说明。

工装设备软件

序号 工装设备软件 数量 备注 获取方式
1 产测电脑 1 需连接外网 自备
2 网线(网络连接) 1 连接产品和PC 自备
3 串口板(串口连接) 1 3.55.01.00359(绿色) ,备选工具为 2.03.99.00044 (蓝色 ) 生产研发采购
4 生产解决方案 - 授权校验工具 下载生产解决方案工具
5 CP210X串口驱动(绿色串口板)或CH340串口驱动(蓝色串口板) - 串口驱动

测试环境准备

一. 双击打开涂鸦 生产解决方案 工具,在登录界面,填写您的涂鸦 PMS 账号和密码,然后点击 登录按钮,如下图所示。

授权校验

运行生产解决方案工具之前必须将电脑的杀毒软件卸载或者退出。

二.在 品质管理栏点击授权校验工具,如下图所示。

授权校验

授权校验工具操作指导

一.串口连接

适用于Wifi、蓝牙和Zigbee协议的产品

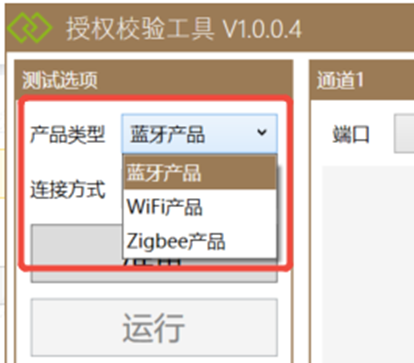

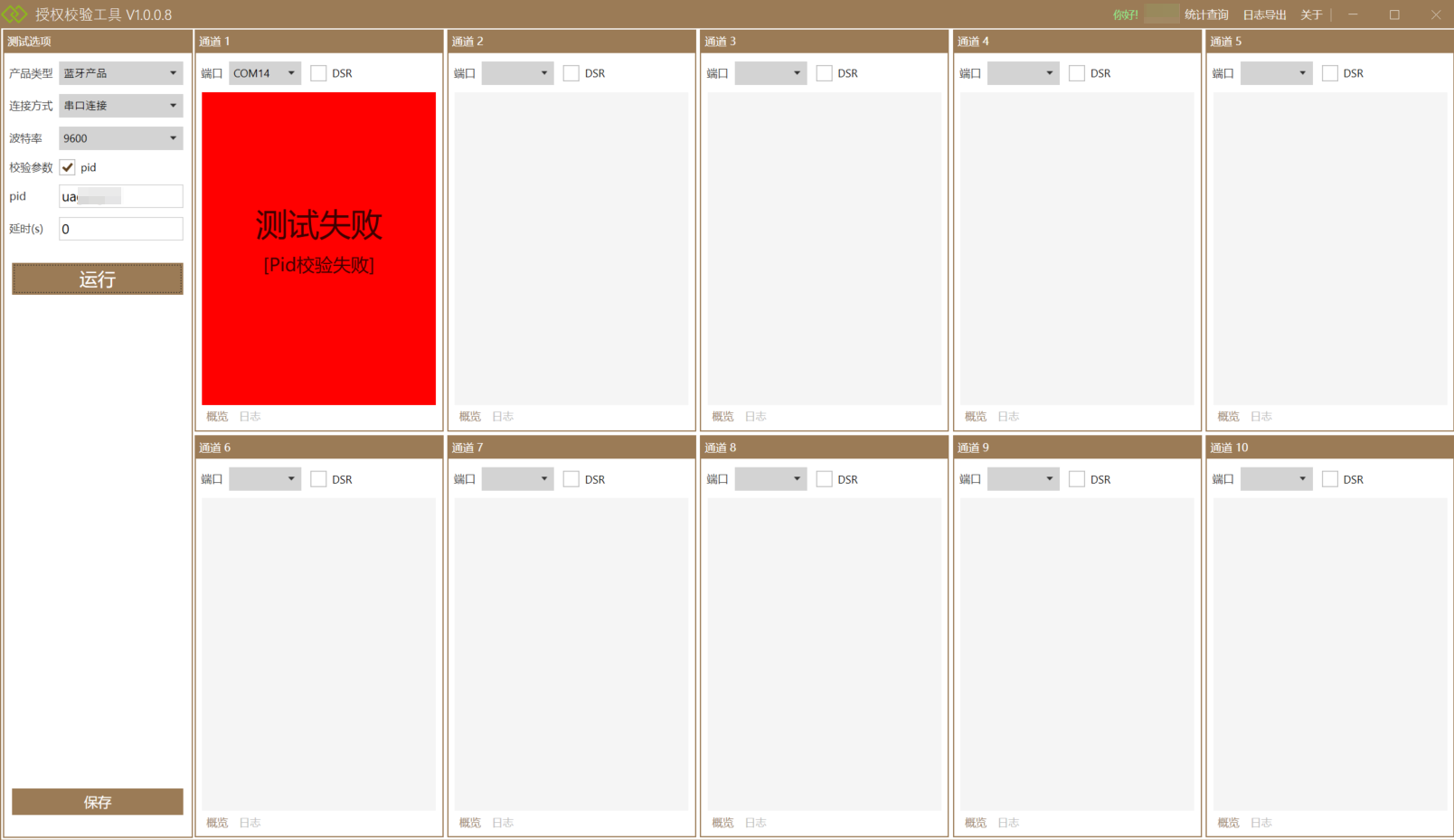

打开授权校验工具,如下图所示:

1.根据产品的类型选wifi/蓝牙/zigbee产品

2.选串口连接

3.自行填写是否需要检验pid,若需要检验pid,勾选并在pid栏输入需要检验的pid;若不需检验,去掉对钩。

4.自行填写显示测试结果的延迟时间;默认为0,不延迟。

5.选择串口板对应的COM口,如果是多路同时测试,COM口需要和测试架位号一一对应。

6.若测试架支持自动运行功能,DSR处勾选触发自动运行的功能;若不支持,不勾选;

勾选DSR后先点击运行按钮,再下压测架触发自动运行。

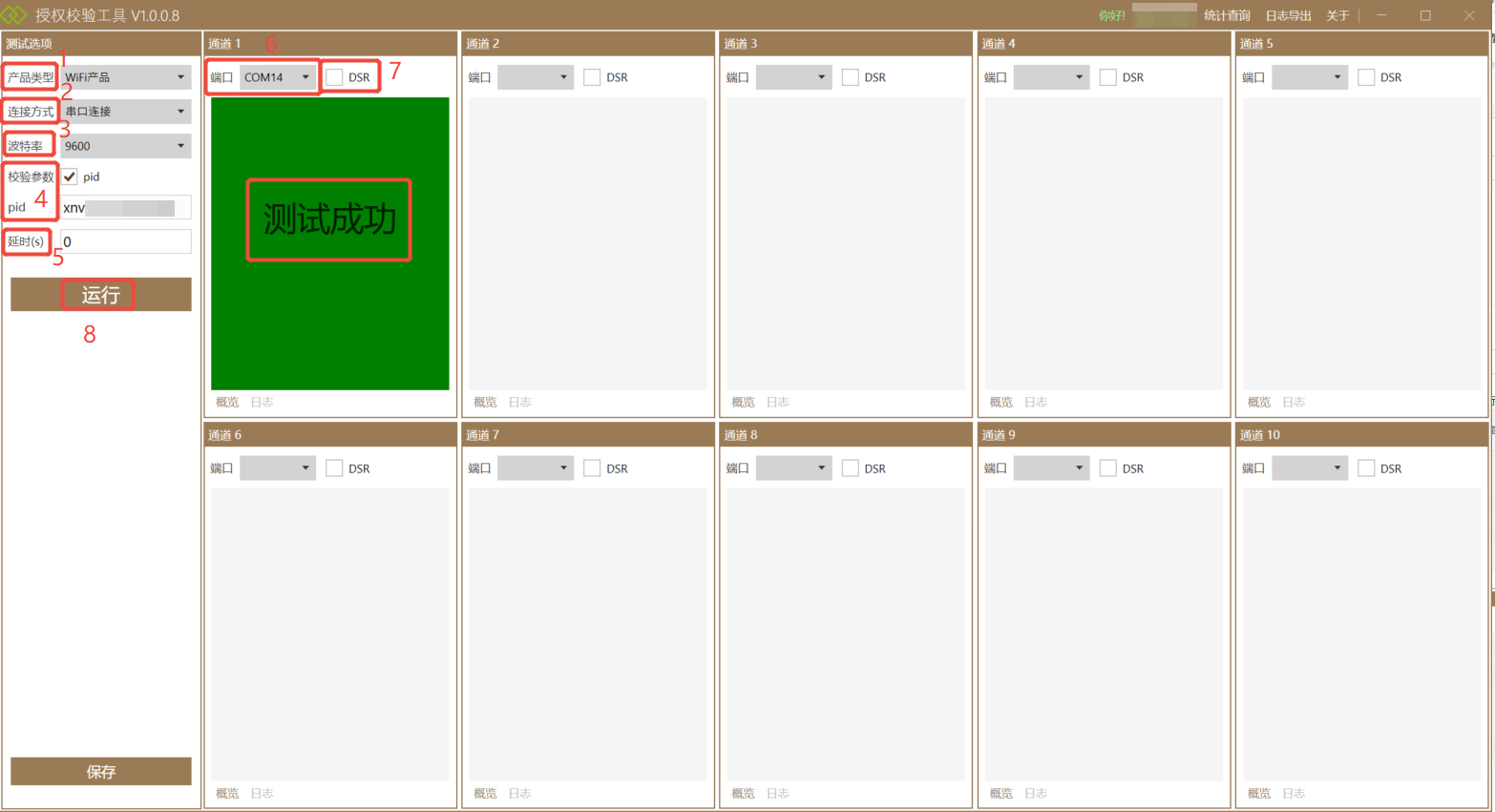

7.设置完成后,点击运行按钮,开始校验,当通道界面从黄色变成绿色,并显示“测试成功”的字样,校验成功。

授权校验

二.网络连接

适用于Linux协议且带网口的产品

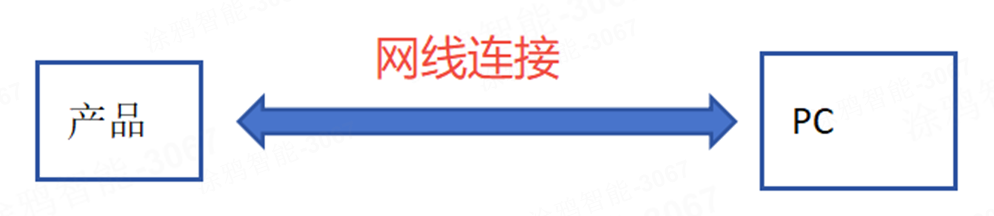

如下图所示,用网线连接待测产品和PC。
授权校验

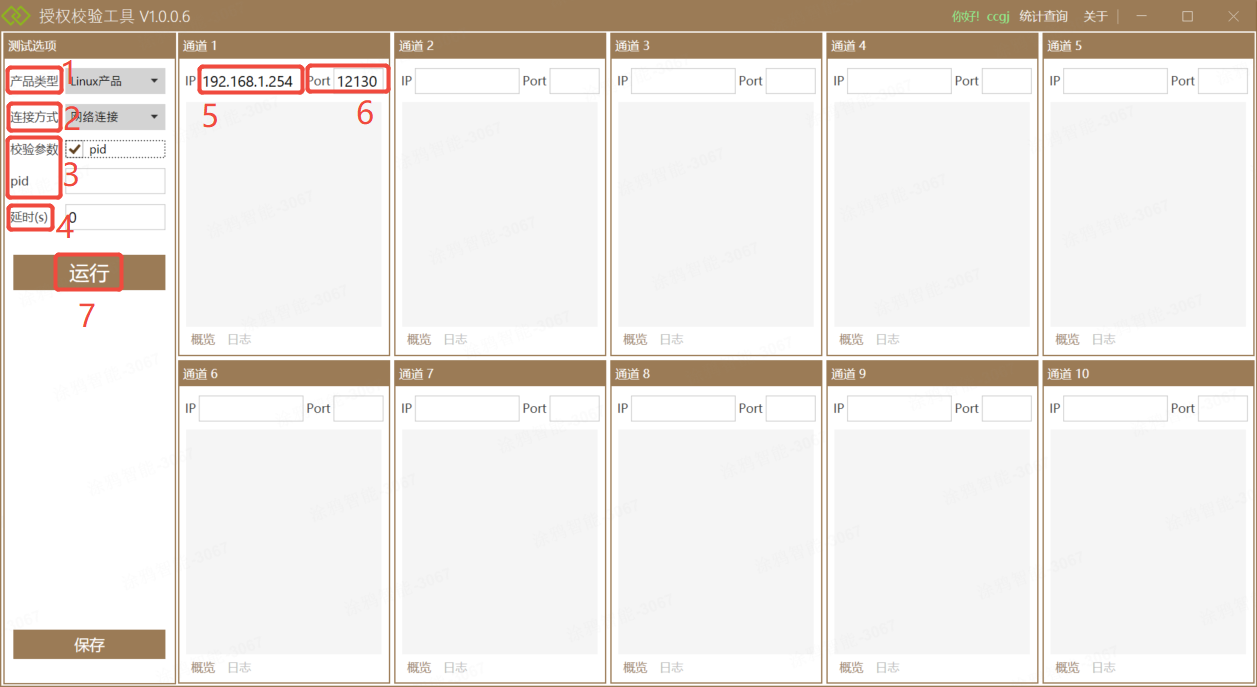

打开授权校验工具,如下图所示:

1.根据产品的类型选Linux产品

2.选网络连接

3.自行填写是否需要检验pid,若需要检验pid,勾选并在pid栏输入需要检验的pid;若不需检验,去掉对钩。

4.自行填写显示测试结果的延迟时间;默认为0,不延迟。

5.输入产品的IP地址,如果多路同时测试,输入的IP地址和测试产品位号一一对应。

6.输入端口号。

不同产品的IP地址和端口号不同,若不清楚可以联系该产品对接的涂鸦产品经理确认。

例如:IPC产品的IP:192.168.111.124, port:8090;
Zigbee有线网关IP:192.168.1.254 , port:12130。

7.设置完成后,点击运行按钮,开始校验,当通道界面从黄色变成绿色,并显示“测试成功”的字样,校验成功。

授权校验

三.日志查看

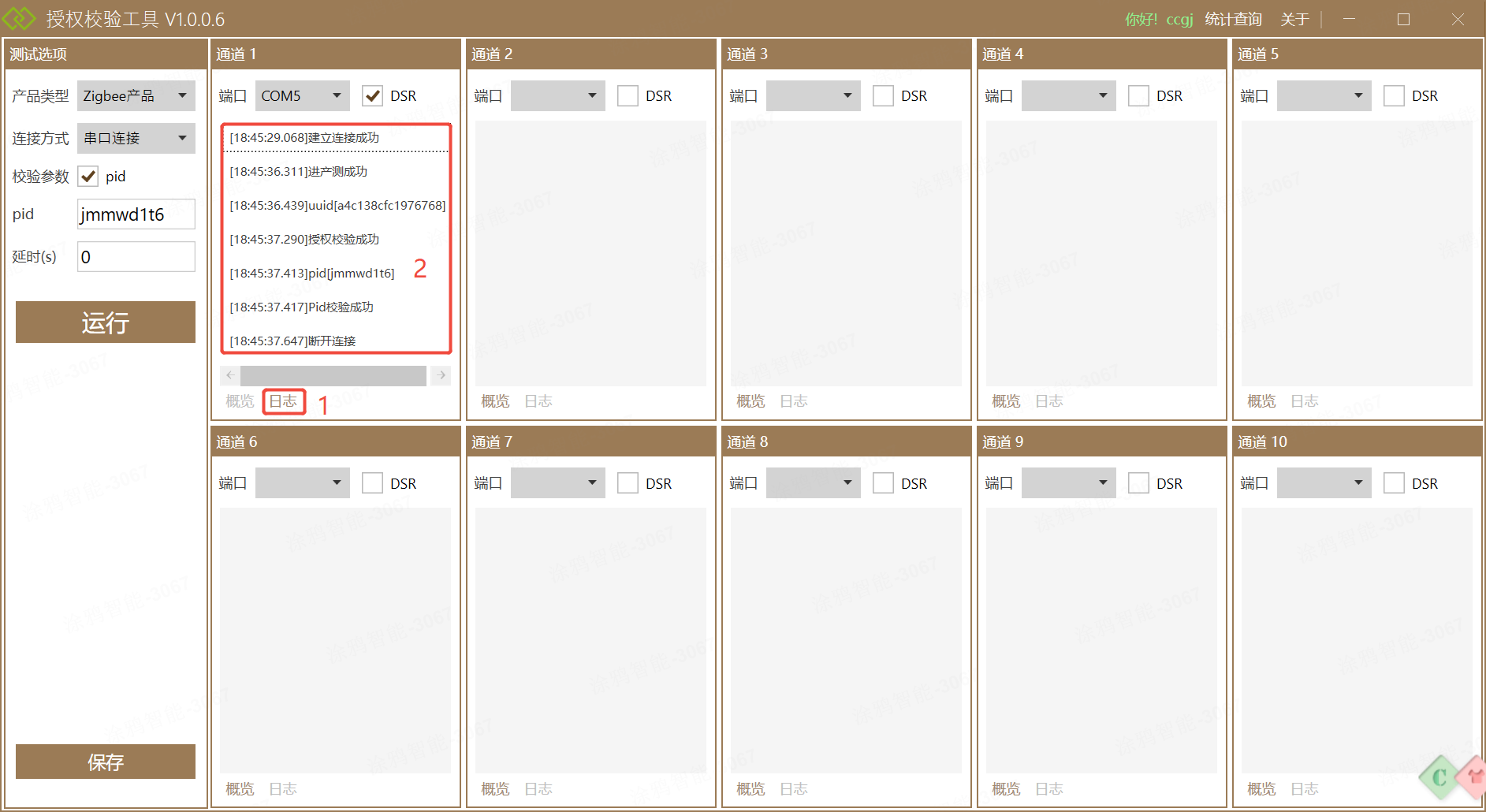

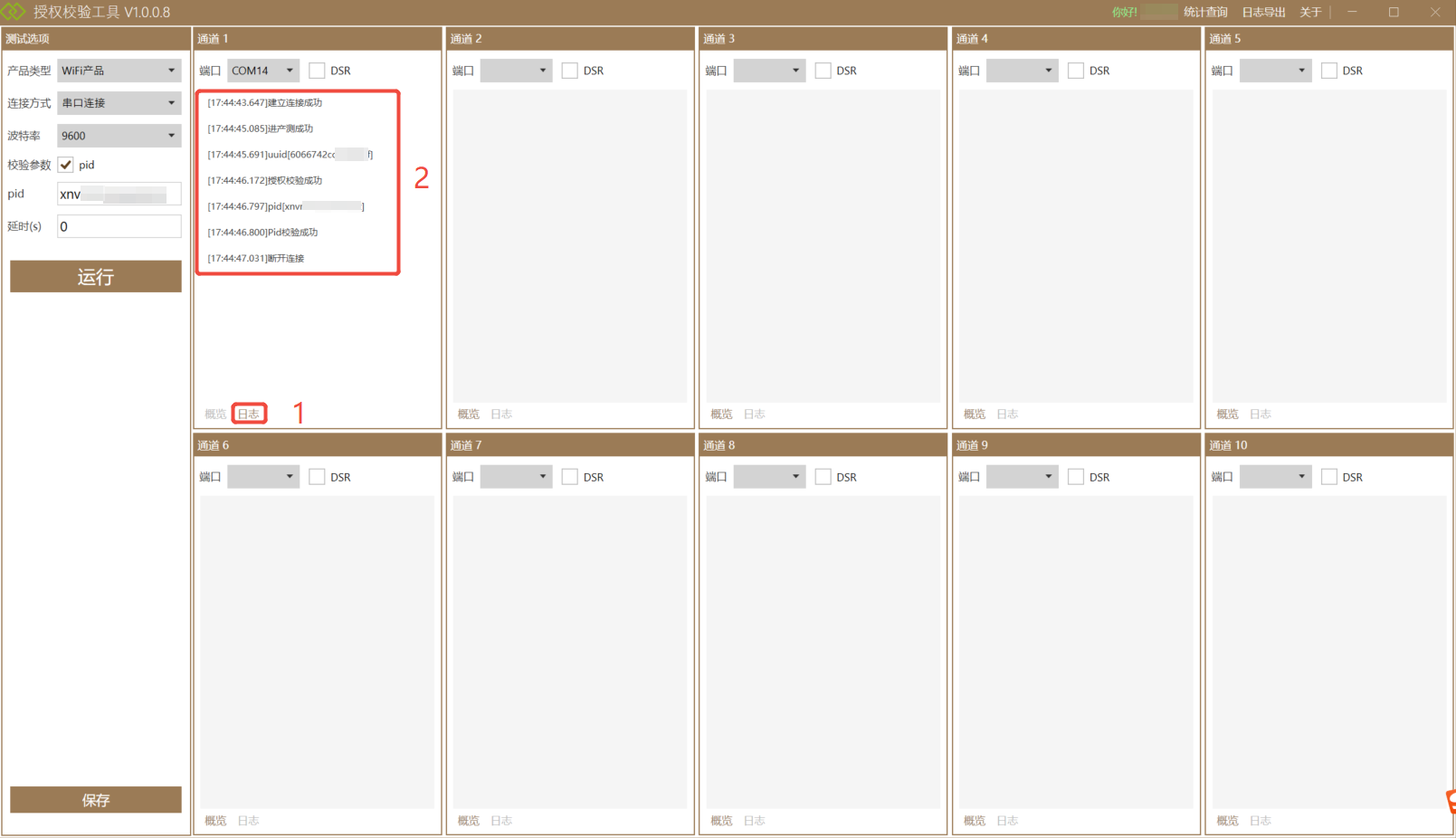

如下图所示:

1.点击日志按钮,界面转换到日志界面。

2.在图示的日志界面显示测试日志,点击鼠标右键清除日志。

此工具校验UUID的逻辑是读取产品的UUID后,去云端反查有该UUID、且状态为成功,则测试成功;否则,测试失败。

授权校验

四.UUID查询和导出

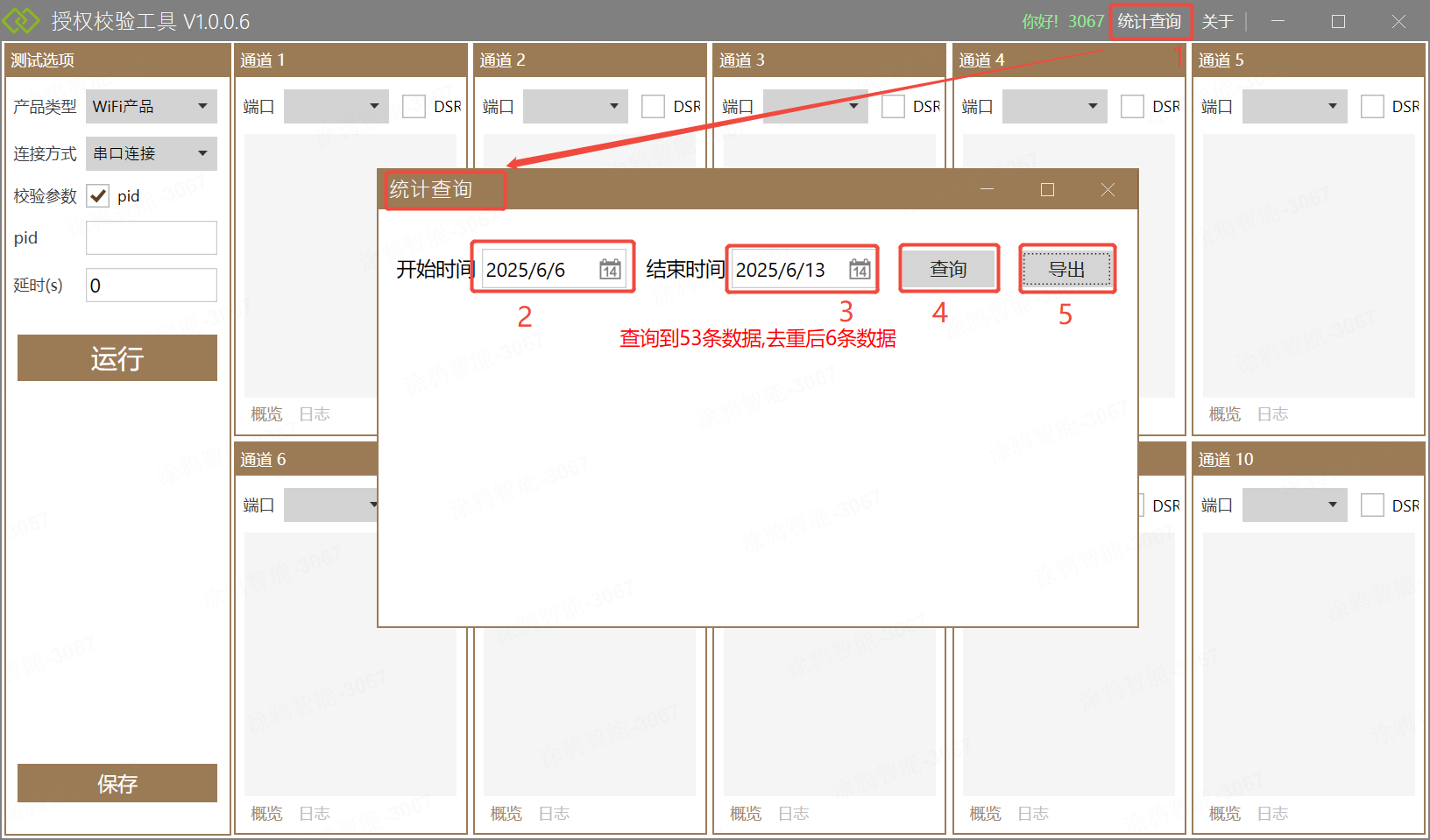

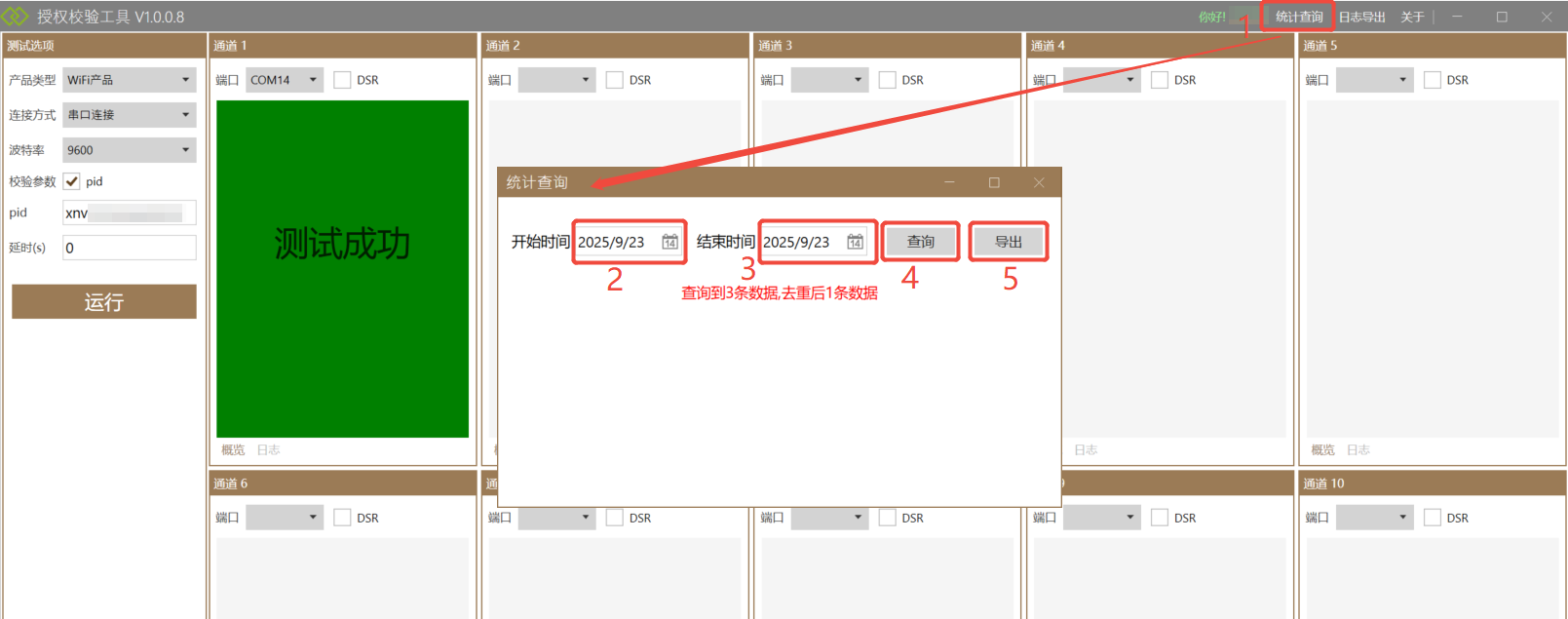

如下图所示:

1.点击统计查询按钮,弹出统计查询界面。

2.选取开始时间和结束时间,点查询按钮,下方会弹出查询到的数据,点击导出按钮导出CSV文档保存本地。

授权校验

3.打开CSV文档,可以查看到具体的UUID列表,如下图所示。

授权校验
