T34模组接线说明
更新时间：2025-01-22 06:05:34下载pdf
本文档描述了 T34模组的接线和测试架制作说明。
准备工作
工装治具软件
| 序号 | 工装设备软件 | 数量 | 备注 | 获取方式 |
|---|---|---|---|---|
| 1 | 产测电脑 | 1 | 需连接外网 | 自备 |
| 2 | 串口板 | 1 | 3.55.01.00359（绿色） ，备选工具为 2.03.99.00044 （蓝色 ） | 生产研发采购 |
| 3 | TLSR8258转接板 | 1 | 2.03.02.00018 | 生产研发采购 |
| 4 | 生产解决方案 | - | 云模组工具 | 下载生产解决方案工具 |
| 5 | CP210X串口驱动（绿色串口板）或CH340串口驱动（蓝色串口板） | - | 串口驱动 |
接线说明
一.将产品 VCC、GND、TX、RX 测试点引出，与串口板相连，接线定义如下图表所示。但因为T34模组的CEN引脚悬空，不具备复位功能，所以在烧录授权时需要借助涂鸦TLSR8258转接板来辅助复位。
| 所属芯片平台 | T34 模组 | RX（25脚） | TX（26脚） | VBAT（8脚） | GND（35脚） |
|---|---|---|---|---|---|
| BK7231N | 串口板 | TX | RX | 3.3V | GND |
- T34模组因为CEN引脚悬空无法复位，仅用串口板无法烧录，需要借助涂鸦TLSR8258转接板且参照下方步骤二更改后才能烧录。
- T34模组引脚太小，直接做测试架比较困难，建议贴片后把引脚引出来做测试架，产测直通率会更高。
二. TLSR8258转接板接线更改说明：

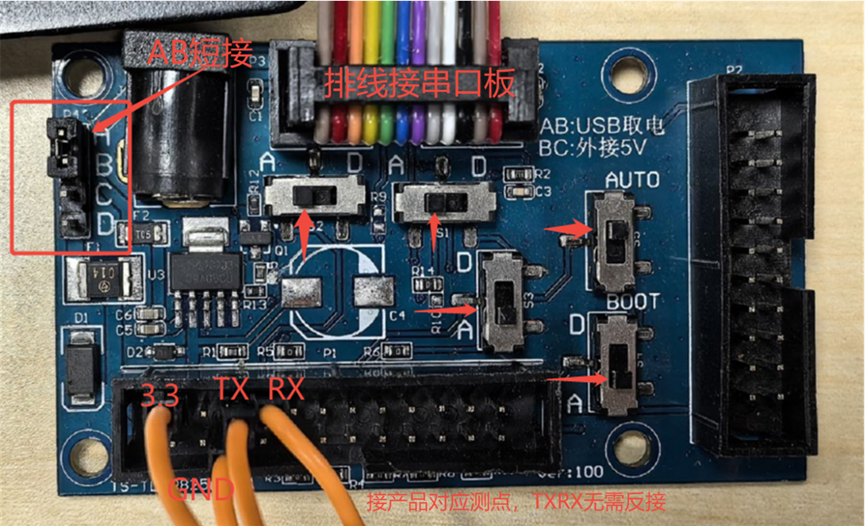

如下图所示：产品上引出VCC（8脚）、GND（35脚）、TX(26脚）、RX(25脚），分别对应24pin牛角座标记的四个位置对接，TX和RX不用交换。12pin牛角座通过彩排线和串口板连接，串口板插电脑USB接口。
