Wi-Fi 计量型继电器

本文介绍了 Wi-Fi 计量型继电器的产测方案，测试模块Wi-Fi功能及模块与控制板的通讯能力，以及电量校准的测试方案。

适用范围

Wi-Fi计量型继电器产品。

产测成功指标

设备扫描到 tuya_mdev_test1/2 的产测信号，校准&测试过程中指示灯闪烁，成功后继电器断开且指示灯常亮。

产测准备

设备准备

环境准备

• 测试负载：根据产品型号选择对应的负载，将负载接到待测板的输出火线LOUT和输出零线N上。

  注意散热以防止烫伤。




• 交流稳压电源：需要接到控制板的输入火线LIN和输入零线N上。


• 路由器设置：将路由器ssid设置为 tuya_mdev_test1，无需设置密码和连接外网。

产测流程

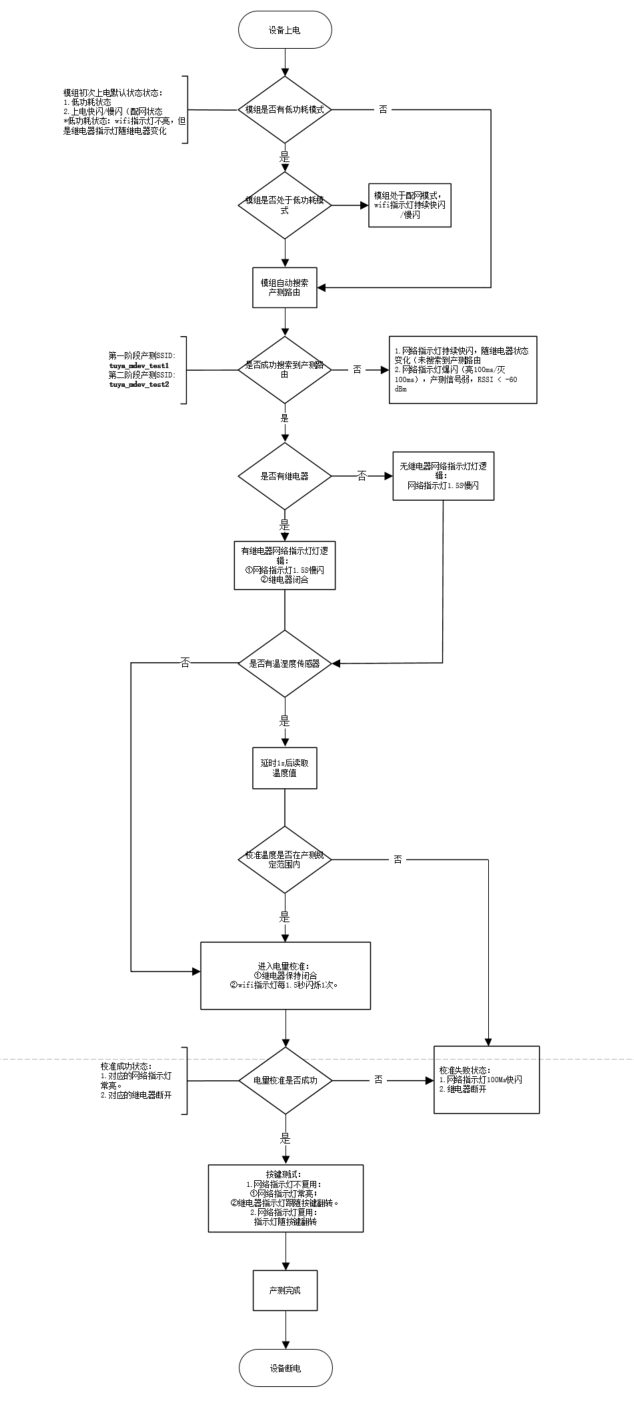

wifi计量继电器产测流程图

产测流程1（测试通过后不可复测）

1. 第一阶段产测，需要将路由器SSID设置为 **tuya_mdev_test1 **。

2. 接入电阻进行电量校准测试。

3. 确保测试设备已连上120V/220V的交流稳压电源。

4. 温度检测：指示灯1.5秒闪烁一次；测试失败时指示灯 100ms 爆闪，继电器断开。

5. 计量芯片校准：继电器闭合开始执行校准，指示灯1.5秒闪烁1次。

6. 按键测试：按下按键后继电器与指示灯翻转。
   网络指示灯不复用：
   ①网络指示灯常亮；
   ②继电器指示灯跟随按键翻转。
   网络指示灯复用：
   指示灯随按键翻转。

7. 将插座断电。

   产测1完成后，则无法再次进入产测流程1。

产测流程2（可以重复测试）

1. 将路由器 SSID 改为 tuya_mdev_test2。
2. 执行老化前产测步骤 2 到步骤 7。
