使用 Zigbee Dongle 无线打印

更新时间:2024-06-17 08:45:15下载pdf

本文以 Matter 产品为例,介绍如何使用涂鸦镭雕工艺工具和 Zigbee Dongle 为产品无线打印二维码配网标签或者手动配网标签。

前提条件

根据本文操作前,请确保您的设备和镭雕机已经满足以下条件:

  • 镭雕机已与打印工具进行通讯连接。
  • 授权设备未配网。
  • 授权设备需支持无线打印功能。

准备工作

设备 数量 说明
屏蔽箱 1 您自行采购,产品和 Dongle 一同放置在屏蔽箱内,确保打印信息正确
生产解决方案 1 下载方式请参考 云模组
Zigbee Dongle 2
  1. 涂鸦开发者平台 采购,采购步骤可参考 生产所需工具,料号为 2.03.02.00004。
  2. 参考 烧录产测固件 烧录固件。
  3. 参考 标签 Zigbee 无线打印 设置 Zigbee Dongle。

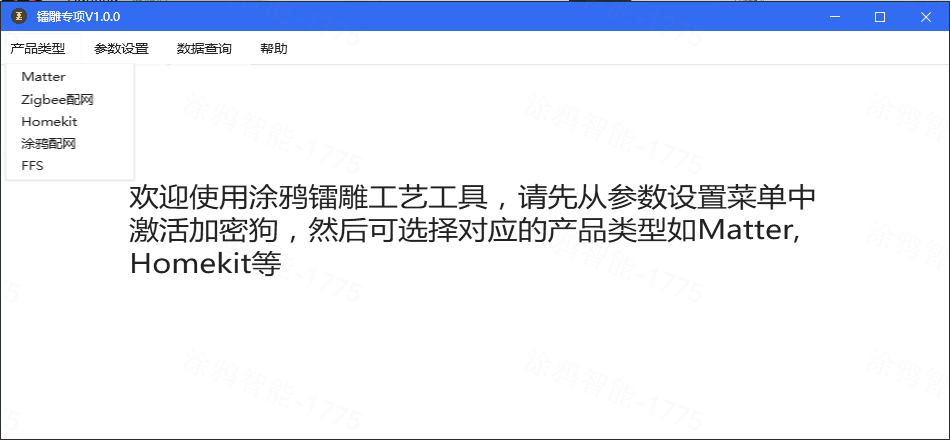

登录打印工具

  1. 登录 生产解决方案

  2. 参考 镭雕打印工具安装登录及激活 进入 镭雕工艺 界面。

  3. 单击左上角的 产品类型,选择镭雕的产品类型。

    使用 Zigbee Dongle 无线打印

打印操作步骤

  1. 勾选需要打印的数据。

  2. 设备地址 填写镭雕打印机服务器地址。

  3. 入参方式 选择 Zigbee Dongle 对接

    如果是 Thread 产品,则选择 Zigbee Dongle 对接-Thread 产品

  4. 根据实际硬件情况设置 Dongle 数量。如果一个镭雕机能控制两个激光头,可设置两个 Dongle 进行一拖二镭雕。

  5. 确定设置无误后,单击 锁定 按钮。

  6. 选择产测接收(TS)Dongle 的端口号。
    使用 Zigbee Dongle 无线打印

  7. 单击 开始连接并打印 按钮。提示 准备好连接子设备 后,将需打印的产品上电。

  8. 打印成功后,更换下一产品。确保两 Dongle 是上电状态。
