Wi-Fi 2路分路电量统计插座产测

更新时间:2026-06-26 07:50:27LLM 副本以 Markdown 格式查看下载 PDF

本文介绍Wi-Fi 2路分路电量统计插座成品生产测试,包含对 Wi-Fi 功能、模组与控制板的通信能力的测试,以及对插座进行电量统计校准。

背景信息

Wi-Fi 电量计量插座成品根据产测固件参数设置分类,包含单产测流程和双产测流程。

  • 单产测流程:只需要完成第一阶段的老化前产测,该流程中老化前产测可重复进行。
  • 双产测流程:包含老化前和老化后产测。老化前产测只能进行 1 次,完成后无法再次进入。老化后产测支持重复测试,但必须先完成老化前产测才能进入老化后产测阶段。

适用范围

适用于固件支持新产测流程(可重复进行产测)的免开发方案和公版 OEM 类 Wi-Fi 电量计量插座成品。

产测成功指标

  • 2路对应的Wi-Fi 指示灯常亮。
  • 所有继电器处于断开状态。

注意事项

  • 路由器和待测设备摆放在 3~5 米处,且不存在障碍物。

    注意:使用包围式老化架进行产测时,确保待测设备不会被金属隔断或被其他产品包围。

  • 产测环境中,确保非测试路由器尽量少,减少干扰以便加快产测速度。
  • 已配过网的设备需要在联网状态下从 App 上移除,等待 10 秒断电后才可以进行产测。

产测前准备

设备准备

设备 数量 备注
待测设备 1 /
产测工装(PCBA) 1 /
2.4GHz 信号产测路由器 至少 1 台 无需连接外网。
稳压隔离电源 1 可调电压包含 220V 和 120V,且可查看输出功率。
负载 1
  • 220 V 待测设备:使用 560R/100W/1% 陶瓷电阻。
  • 120 V 待测设备:使用 144R/200W/1% 陶瓷电阻。

    部署准备

    • 将 2.4GHz 信号路由器上电后,放到距离待测设备 3~5 米处。
    • 将交流稳压隔离电源连接到控制板的输入火线 LIN 和输入零线 N 上。
    • 将两个负载接到控制板对应的输出火线 LOUT 和输出零线 N 上。

      注意:需要注意负载的散热情况,防止烫伤。

    产测流程

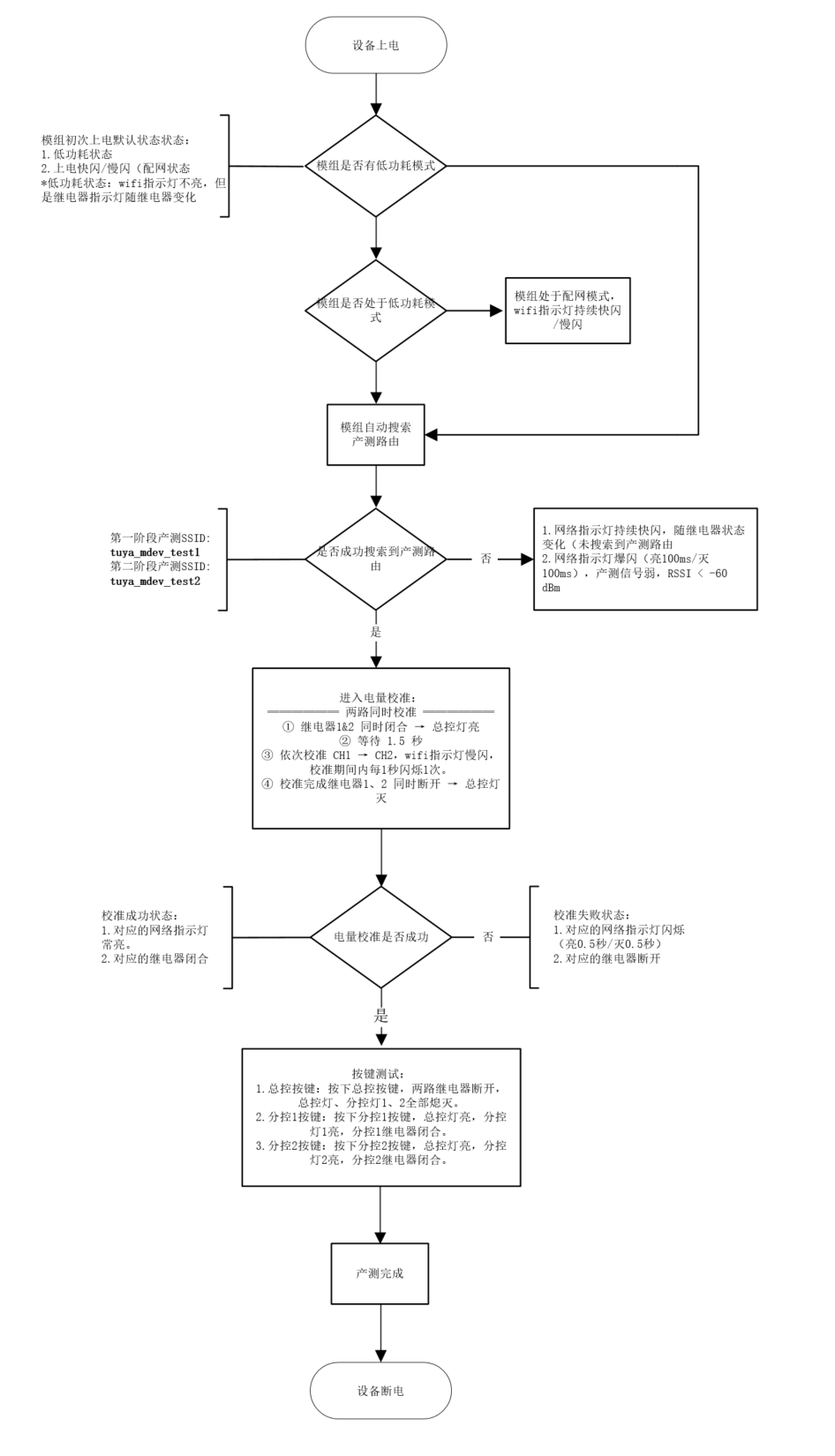

    Wi-Fi 2路分路电量统计插座产测

    操作过程

    单产测流程的操作可以参考双产测流程的老化前测试进行。本文以双产测流程为例进行介绍。

    老化前测试

    1. 将路由器 SSID 改为 tuya_mdev_test1
    2. 观察模组是否处于低功耗模式,等待模组自动搜索产测路由器。
      • 低功耗模式:Wi-Fi 指示灯不亮,继电器指示灯随继电器的状态而变化。
      • 搜索产测路由:搜索到产测路由器后,Wi-Fi 灯熄灭。
    3. 观察模组是否进入电量校准状态。
      电量校准状态:继电器自动吸合,Wi-Fi 指示灯进入慢闪,每 3 秒闪烁 2 次。
    4. 观察电量校准是否成功。
      电量校准成功:
      *2路对应的 Wi-Fi 指示灯常亮。
      • 所有继电器断开。
    5. 按键测试:
      *总控按键:按下总控按键,两路继电器断开,总控灯、分控灯1、2全部熄灭。
      • 分控1按键:按下分控1按键,总控灯亮,分控灯1亮,分控1继电器闭合。
      • 分控2按键:按下分控2按键,总控灯亮,分控灯2亮,分控2继电器闭合。
    6. 将插座断电。

    老化后测试

    1. 将路由器 SSID 改为 tuya_mdev_test2
    2. 执行老化前产测步骤 2 到步骤 6。
    3. 将插座断电。
