Zigbee Dongle 去网关化设置

更新时间:2024-06-14 01:17:39下载pdf

操作步骤

  1. 双击打开涂鸦 生产解决方案工具。填写您的涂鸦 PMS 账号和密码,然后单击 在线登录

    Zigbee Dongle 去网关化设置

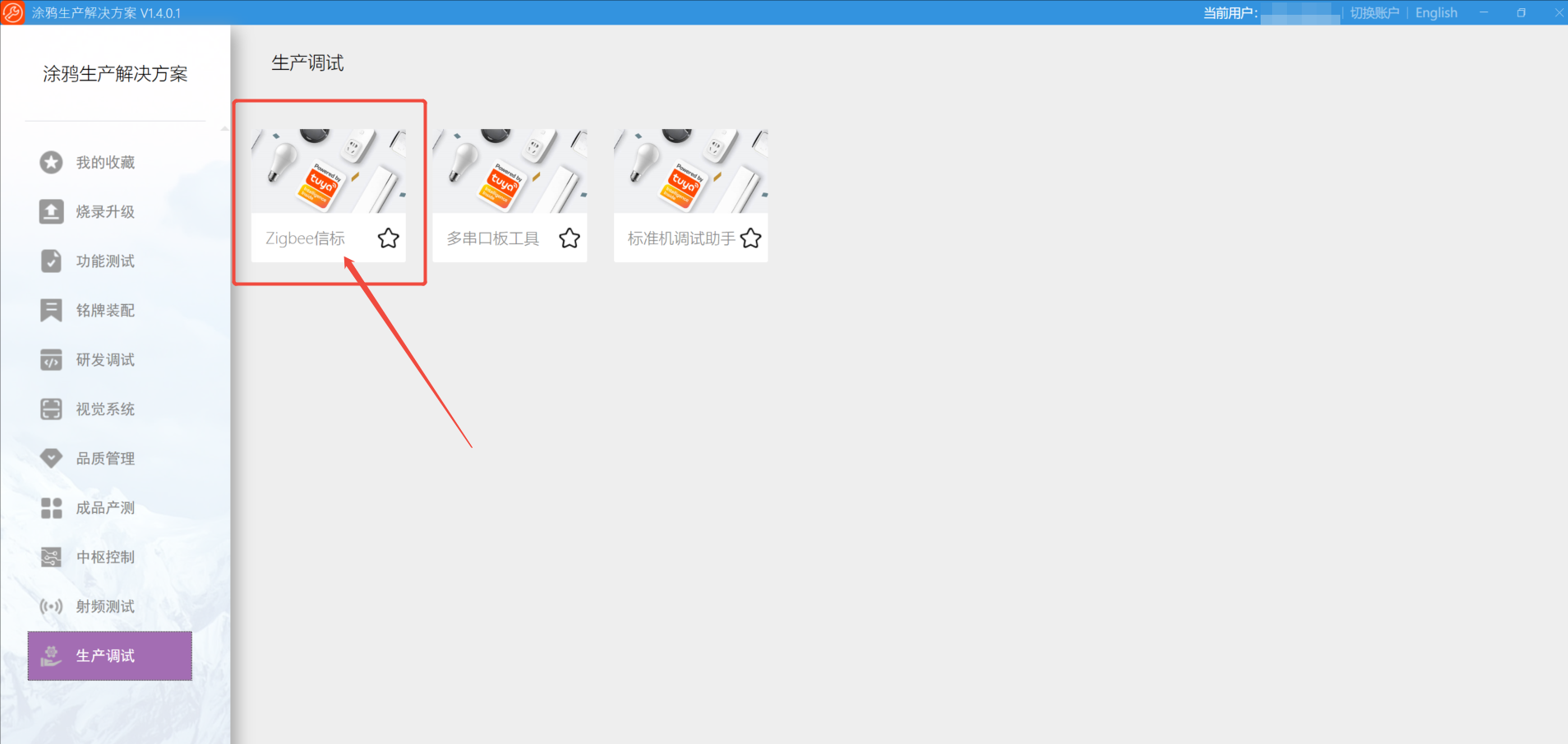

  2. 选择 研发调试 > zigbee信标并打开。

    Zigbee Dongle 去网关化设置
  3. 将 Dongle 接入打印电脑,并按以下步骤设置:

    1. 产测接收器:选择其 Dongle 的端口号。
    2. 扫码模式:选择非扫码模式。
    3. 信道:选择 11。
    4. 发射功率:一般选择 10。
    5. PID:填写即将打印或者产测的产品 PID。不同 PID 的产品都要重新设置
    Zigbee Dongle 去网关化设置

    以上设置无误后,单击 参数配置 按钮,写入成功后会有配置完成提示。

  4. 写入参数后,Dongle 显示屏信息如下图。TS 代表产测接收,用于与上位机交互,ALL代表单 Dongle 产测。

    Zigbee Dongle 去网关化设置
