云模组钢网开孔建议

本文介绍了钢网厚度和开孔建议，以及具体的钢网厚度推荐和开孔尺寸要求，以及使用阶梯钢网局部增厚时的注意事项以及钢网开孔面积的调整。开孔尺寸和推荐图形在表格中显示，不同型号的模组有不同的开孔参考。

钢网厚度建议

• 模组钢网厚度建议 0.15-0.18mm。如果钢网整体厚度不能满足推荐的厚度，可采用阶梯钢网（Step-UP），在钢网正面（印刷面）进行局部增厚。
• 钢网开孔宽厚比：大于 1.5
• 钢网开孔面积比：大于 0.66

钢网开孔建议

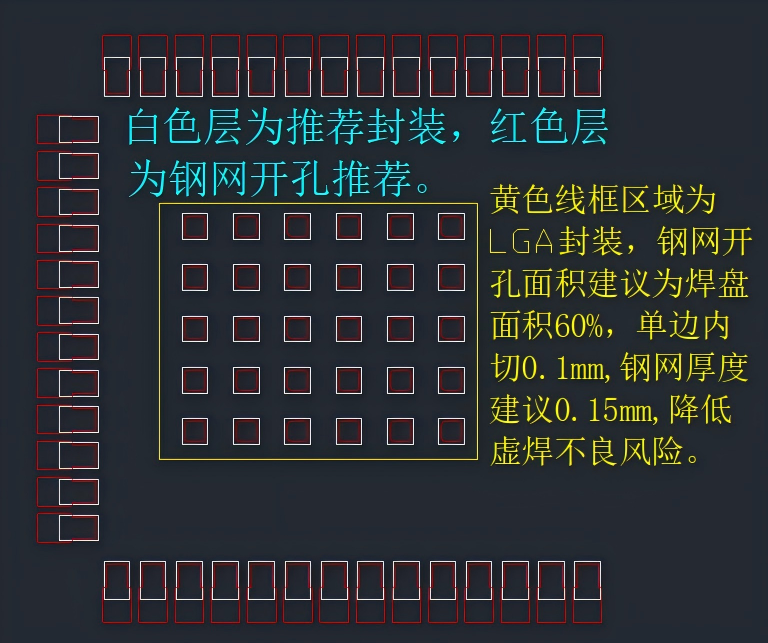

不同模组钢网开孔推荐图形，请参考本章节表格。钢网开孔推荐图形仅供参考，您可根据实际产品需求进行优化调整。

注意事项

• 模组如果使用阶梯钢网局部增厚时，周围 3mm 内不建议放置 0201 器件，以及 0.5mm 间距以下器件，否则容易导致连焊。
• 阶梯钢网增厚区域周围 1mm 以内的其他器件，钢网开孔面积可比正常开孔减少 10-20%，避免锡量过多导致不良。
• 模组贴片后压盖住的焊盘进行内切，防止锡珠产生、外露焊盘外扩，保证模组焊接上锡。

3S、3L 系列封装模组

适用模组型号	钢网开孔参考	钢网制作要求
AXY3L、AXY3S BH3L、BP3L、BT3L、BT3L-A、BT3L-G、BR3L CB3L、CE3S TYWE3S、TYWE3L TYZS3-IPEX、TYZS3 WR3LE、WR3E、WR3L、WR3、WR3N、WRD3L、 WBR3N、WBR3L、WBR3、WBR3D、WBR3T、WBR3S、WBR3N、WT3 ZT3L		钢网厚度推荐 0.15-0.18mm 钢网开孔长度方向内切 0.2mm（如左图 L1），外扩 0.4-0.6mm（如左图 L4） 钢网开孔宽度方向单边内切 0.1mm（如左图 W1），内切长度为模组贴装后被压盖的焊盘长度（如左图 L2） 钢网开孔宽度方向单边外扩 0.15mm（如左图 W2），外扩长度为模组贴装后外露的焊盘长度（如左图 L3）
CB3S、CB3SE、CB3S-NL、CR3L SS3L TYWE3SE WA3、WA3L、WB3L、WB3S、WB3S-IPEX XR3 ZN3L、ZS3L		钢网厚度推荐 0.15-0.18mm 钢网开孔长度方向内切 0.2mm（如左图 L1），外扩 0.4-0.6mm（如左图 L4） 钢网开孔宽度方向单边内切 0.1mm（如左图 W1），内切长度为模组贴装后被压盖的焊盘长度（如左图 L2） 钢网开孔宽度方向单边外扩 0.15mm（如左图 W2），外扩长度为模组贴装后外露的焊盘长度（如左图 L3）

1S 系列封装模组

适用模组型号	钢网开孔参考	钢网制作要求
TYBN1、TYZS1L WBR1、WBR1-IPEX、WBR1D-IPEX、WB1S、WBR1D WR1、WR1E、WR1-IPEX XR1-IPEX、XR1		钢网厚度推荐 0.15-0.18mm 钢网开孔长度方向内切 0.2mm（如左图 L1），外扩 0.4-0.6mm（如左图 L4） 钢网开孔宽度方向单边内切 0.1mm（如左图 W1），内切长度为模组贴装后被压盖的焊盘长度（如左图 L2） 钢网开孔宽度方向单边外扩 0.15mm（如左图 W2），外扩长度为模组贴装后外露的焊盘长度（如左图 L3）

U 系列封装模组

适用模组型号	钢网开孔参考	钢网制作要求

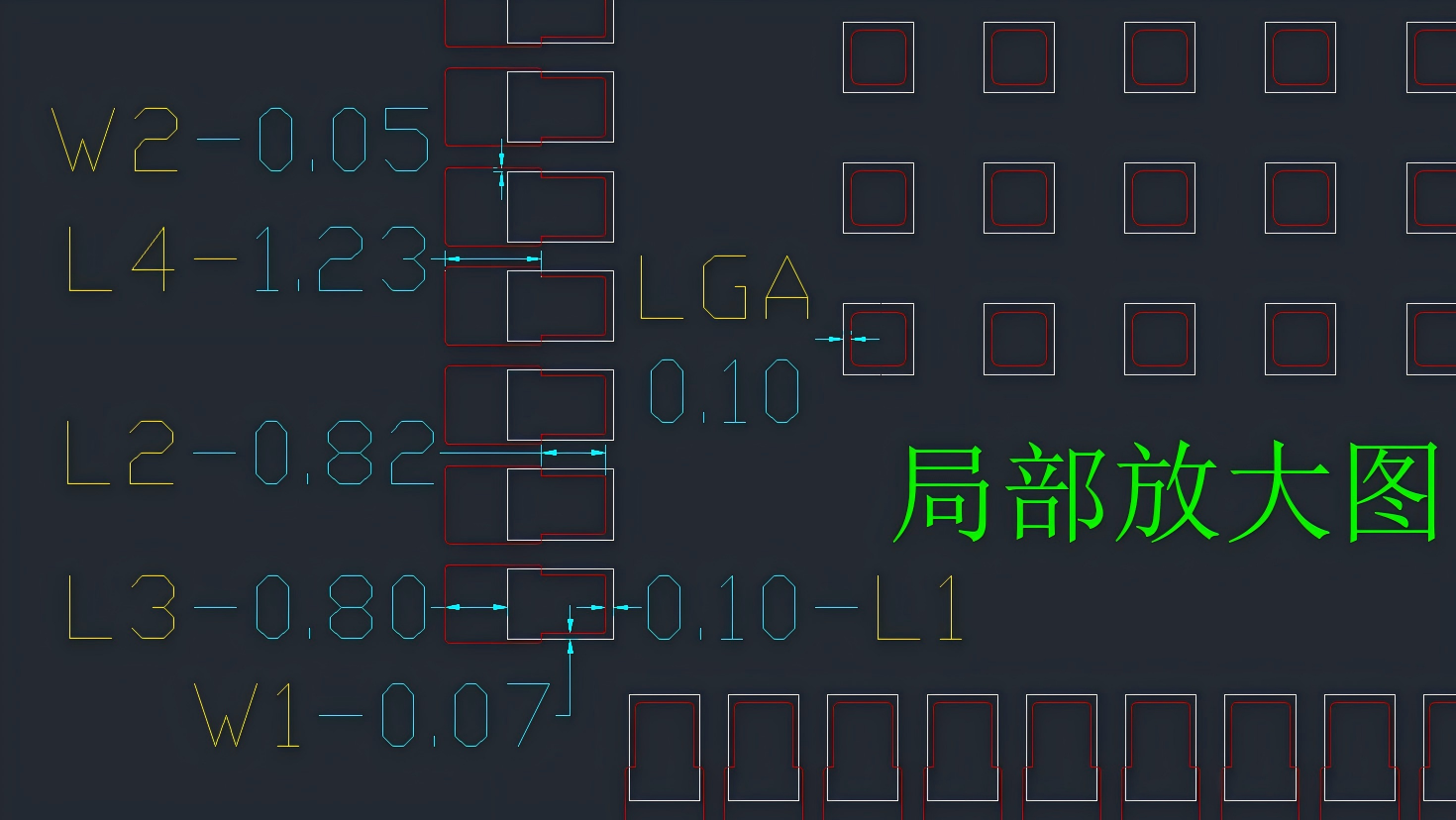

AXYU CBU、CBU-NL BTU、BTU-IPEX、BPU、BS24-U、BS24-U-IPEX TS24-U WB38-U、WBRU、WT1C-U-IPEX、WT1C-U、WXU-IPEX、WXU、WL2H-U ZTU、ZSU		钢网厚度推荐 0.15-0.18mm 横向焊盘钢网开孔长度方向内切 0.1mm（如左图 L1），外扩 0.6-0.8mm（如左图 L4） 横向焊盘钢网开孔宽度方向单边内切 0.1mm（如左图 W1），内切长度为模组贴装后被压盖的焊盘长度（如左图 L2） 横向焊盘钢网开孔宽度方向单边外扩 0.05mm（如左图 W2），外扩长度为模组贴装后外露的焊盘长度（如左图 L3） 竖向焊盘钢网开孔宽度方向内切 0.2mm（如左图 W3），在距离宽度方向开孔顶端 1.3mm 位置（如左图 W4）做出宽度为 0.3mm 的架桥（如左图 W5），宽度方向开孔外扩 0.6-0.8mm（如左图 W7） 竖向焊盘钢网开孔长度方向内切 0.1mm（如左图 L5），内切宽度为 W4（1.3mm）+W6（0.93mm），外扩宽度 0.1mm（如左图 L6），外扩宽度为模组贴片后外露开孔区域（如左图 W8）
