CBU 模组规格书

CBU 是由杭州涂鸦信息技术有限公司开发的一款低功耗嵌入式 Wi-Fi 模组。它由一个高集成度的无线射频芯片 BK7231N 和少量外围器件构成，可以支持 AP 和 STA 双角色连接，并同时支持 蓝牙 LE 连接。

产品概述

CBU 内置运行速度最高可到 120 MHz 的 32-bit MCU 以及内置的 256 KB RAM，可以使得模组支持多云连接，并且 MCU 专为信号处理扩展的指令使其可以有效地实现音频编码和解码。拥有丰富的外设，如 PWM、UART、SPI。多达五路的 32 位 PWM 输出使芯片非常适合高品质的 LED 控制。

特性

• 内置低功耗 32 位 CPU，可以兼作应用处理器
• 主频支持 120MHz
• 工作电压：2.1V~3.6V
• 外设：5×PWM，2×UART，1×SPI
• Wi-Fi 连通性
  • 802.11 b/g/n
  • 通道1-14@2.4GHz
  • 支持WEP,WPA/WPA2,WPA/WPA2 PSK (AES) 安全模式
  • 802.11b模式下最大+17dBm的输出功率
  • 支持STA/AP/STA+AP工作模式
  • 支持SmartConfig和AP两种配网方式（包括Android和IOS设备）
  • 板载PCB天线，天线峰值增益2.2dBi
  • 工作温度：-40℃ to 105℃
• 蓝牙 LE 连通性
  • 蓝牙模式支持最大 20 dBm 发射功率
  • 完整的蓝牙共存接口
  • 板载PCB天线，天线峰值增益2.2dBi

应用领域

• 智能楼宇
• 智慧家居/家电
• 智能插座、智慧灯
• 工业无线控制
• 婴儿监控器
• 网络摄像头
• 智能公交

更新说明

更新日期	更新内容	更新后版本
2020-10-16	新建文档	V1.0.0
2020-11-24	更新测试数据	V1.0.1

模组接口

尺寸封装

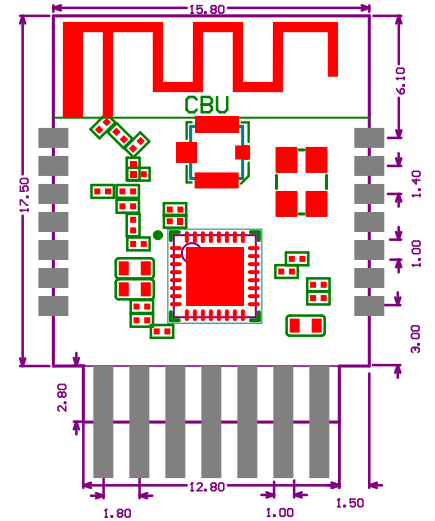

CBU尺寸大小：15.8±0.35mm (W)×20.3±0.35mm (L) ×3±0.1mm (H)。CBU尺寸如下图所示：

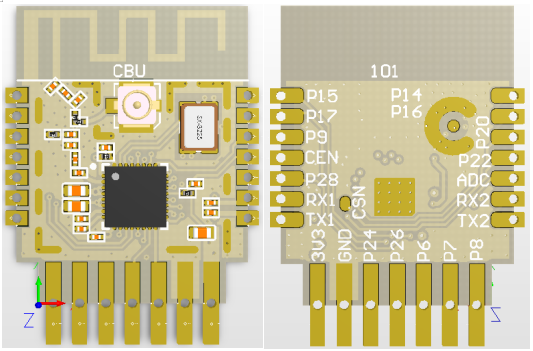

引脚定义

引脚序号	符号	IO类型	功能
1	P14	I/O	普通GPIO，可以复用为SPI_SCK
2	P16	I/O	普通GPIO，可以复用为SPI_MOSI
3	P20	I/O	普通GPIO
4	P22	I/O	普通GPIO
5	ADC	I	ADC口，对应IC的P23
6	RX2	I/O	UART_RX2，对应IC的P1
7	TX2	I/O	UART_TX2，打印日志口，对应IC的P0
8	P8	I/O	支持硬件PWM
9	P7	I/O	支持硬件PWM
10	P6	I/O	支持硬件PWM
11	P26	I/O	支持硬件PWM
12	P24	I/O	支持硬件PWM
13	GND	P	电源地
14	3V3	P	电源3V3
15	TX1	I/O	UART_TX1，用户数据发送口，对应IC的P11
16	RX1	I/O	UART_RX1，用户数据接收口，对应IC的P10
17	P28	I/O	普通GPIO
18	CEN	I/O	复位脚
19	P9	I/O	普通GPIO
20	P17	I/O	普通GPIO，可以复用为SPI_MISO
21	P15	I/O	普通GPIO，可以复用为SPI_CS
测点	CSN	I/O	模式选择脚，上电前拉低进入测试固件，悬空或拉高进入应用固件。对应IC的P21

说明：P 表示电源引脚，I/O 表示输入输出引脚。

电气参数

绝对电气参数

参数	描述	最小值	最大值	单位
Ts	存储温度	-55	125	℃
VBAT	供电电压	-0.3	3.9	V
静电释放电压（人体模型）	TAMB-25℃	-4	4	kV
静电释放电压（机器模型）	TAMB-25℃	-200	200	V

正常工作条件

参数	描述	最小值	典型值	最大值	单位
Ta	工作温度	-40	-	105	℃
VBAT	供电电压	2.1	3.3	3.6	V
VOL	IO低电平输出	VSS	-	VSS+0.3	V
VOH	IO高电平输出	VBAT-0.3	-	VBAT	V
Imax	IO驱动电流	-	6	20	mA

射频功耗

工作状态	模式	速率	发射功率/接收	平均值	峰值(典型值)	单位
发射	11b	11Mbps	+17dBm	180	304	mA
发射	11g	54Mbps	+15dBm	95	280	mA
发射	11n	MCS7	+14dBm	101	273	mA
接收	11b	11Mbps	连续接收	73	76	mA
接收	11g	54Mbps	连续接收	75	78	mA
接收	11n	MCS7	连续接收	75	78	mA

工作电流

工作模式	工作状态，Ta=25℃	平均值	最大值(典型值)	单位
快连配网状态（蓝牙配网）	模组处于快连配网状态，Wi-Fi指示灯快闪	88	130	mA
快连配网状态（AP配网）	模组处在热点配网状态，Wi-Fi指示灯慢闪	95	180	mA
快连配网状态（EZ配网）	模组处于快连配网状态，WIFI指示灯快闪	90	168	mA
网络连接状态	模组处于联网工作状态， Wi-Fi 指示灯常亮	90	134	mA

射频参数

基本射频特性

参数项	详细说明
工作频率	2.412~2.484GHz
Wi-Fi标准	IEEE 802.11b/g/n(通道1-14)
数据传输速率	11b:1,2,5.5, 11 (Mbps)； 11g:6,9,12,18,24,36,48,54(Mbps); 11n: HT20 MCS0~7;
天线类型	PCB天线或FPC天线

Wi-Fi发射性能

参数项	最小值	典型值	最大值	单位
RF平均输出功率，802.11b CCK Mode 11M	-	17	-	dBm
RF平均输出功率，802.11g OFDM Mode 54M	-	15	-	dBm
RF平均输出功率，802.11n OFDM Mode MCS7	-	14	-	dBm
频率误差	-20	-	20	ppm

Wi-Fi接收性能

参数项	最小值	典型值	最大值	单位
PER<8%，RX灵敏度，802.11b DSSS Mode 11M	-	-88	-	dBm
PER<10%，RX灵敏度，802.11g OFDM Mode 54M	-	-72	-	dBm
PER<10%，RX灵敏度，802.11n OFDM Mode MCS7	-	-67	-	dBm
PER<10%，RX灵敏度，蓝牙 LE 1M	-	-93	-	dBm

蓝牙 LE发射性能

参数项	最小值	典型值	最大值	单位
工作频率	2402	-	2480	MHz
空中速率	-	1	-	Mbps
发射功率	-20	6	20	dBm
频率误差	-150	-	150	KHz

蓝牙 LE接收性能

参数项	最小值	典型值	最大值	单位
RX灵敏度	-	-93	-	dBm
最大射频信号输入	-10	-	-	dBm
互调	-	-	-23	dBm
共信道抑制比	-	10	-	dB

天线信息

天线类型

CBU天线可以选择PCB天线或者FPC天线。

降低天线干扰

在Wi-Fi模组上使用PCB板载天线时，为确保Wi-Fi性能的最优化，建议模组天线部分和其他金属件距离至少在15mm以上。
用户PCB板在天线区域勿走线甚至覆铜，以免影响天线性能。

封装信息及生产指导

机械尺寸

生产指南

1. 涂鸦出厂的邮票口封装模组必须由SMT机器贴片，并且拆开包装烧录固件后必须24小时内完成贴片，否则要重新抽真空包装，贴片前要对模组进行烘烤。

   • SMT贴片所需仪器或设备：
     • 回流焊贴片机
     • AOI检测仪
     • 口径6-8mm吸嘴
   • 烘烤所需仪器或设备：
     • 柜式烘烤箱
     • 防静电耐高温托盘
     • 防静电耐高温手套

2. 涂鸦出厂的模组存储条件如下：

   • 防潮袋必须储存在温度＜30℃、湿度＜70%RH的环境中。
   • 干燥包装的产品，保质期为从包装密封之日起6个月的时间。
   • 密封包装内装有湿度指示卡：



3. 涂鸦出厂的模组需要烘烤，湿度指示卡及烘烤的几种情况如下所述：

   • 拆封时如果湿度指示卡读值30%、40%、50%色环均为蓝色，需要对模组进行持续烘烤2小时
   • 拆封时如果湿度指示卡读取到30%色环变为粉色，需要对模组进行持续烘烤4小时
   • 拆封时如果湿度指示卡读取到30%、40%色环变为粉色，需要对模组进行持续烘烤6小时
   • 拆封时如果湿度指示卡读取到30%、40%、50%色环变为粉色，需要对模组进行持续烘烤12小时

4. 烘烤参数如下：

   • 烘烤温度：125±5℃
   • 报警温度设定：130℃
   • 自然条件下冷却＜36℃后，即可进行SMT贴片
   • 干燥次数：1次
   • 若烘烤后超过12小时没有焊接，请再次进行烘烤

5. 如果拆封时间超过3个月，禁止使用SMT工艺焊接此批次模组，因为此PCB为沉金工艺，超过3个月后焊盘氧化严重，SMT贴片时极有可能导致虚焊、漏焊，由此带来的种种问题我司不承担相应责任

6. SMT贴片前，请对模组进行ESD（静电放电、静电释放）保护

7. 为了确保回流焊合格率，首次贴片请抽取10%产品进行目测、AOI检测，以确保炉温控制、器件吸附方式、摆放方式的合理性之后的批量生产建议每小时抽取5-10片进行目测、AOI检测。

推荐炉温曲线

请根据回流焊曲线图进行SMT贴片，峰值温度245℃，回流焊温度曲线如下图所示：

模组MOQ与包装信息

产品型号	MOQ（pcs）	出货包装方式	出货包装方式	每箱包装卷盘数
CBU	3600	载带卷盘	900	4

附录：声明

FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate this device.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Note: This device has been tested and found to comply with the limits for a Class B digital device, according to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This device generates, uses, and can radiate radio frequency energy and, if not installed and used following the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.

If this device does cause harmful interference to radio or television reception, which can be determined by turning the device off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.
• Increase the separation between the device and receiver.
• Connect the device into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.

Radiation Exposure Statement

This device complies with FCC radiation exposure limits set forth for an uncontrolled rolled environment. This device should be installed and operated with a minimum distance of 20cm between the radiator and your body.

Important Note

This radio module must not be installed to co-locate and operating simultaneously with other radios in the host system except following FCC multi-transmitter product procedures. Additional testing and device authorization may be required to operate simultaneously with other radios.

The availability of some specific channels and/or operational frequency bands are country dependent and are firmware programmed at the factory to match the intended destination. The firmware setting is not accessible by the end-user.

The host product manufacturer is responsible for compliance with any other FCC rules that apply to the host not covered by the modular transmitter grant of certification. The final host product still requires Part 15 Subpart B compliance testing with the modular transmitter installed.

The end-user manual shall include all required regulatory information/warnings as shown in this manual, including “This product must be installed and operated with a minimum distance of 20 cm between the radiator and user body”.

This device has got an FCC ID: 2ANDL-CBU. The end product must be labeled in a visible area with the following: “Contains Transmitter Module FCC ID: 2ANDL-CBU”.

This device is intended only for OEM integrators under the following conditions:

The antenna must be installed such that 20cm is maintained between the antenna and users, and the transmitter module may not be co-located with any other transmitter or antenna.

As long as the 2 conditions above are met, further transmitter tests will not be required. However, the OEM integrator is still responsible for testing their end-product for any additional compliance requirements required with this module installed.

Declaration of Conformity European Notice

Hereby, Hangzhou Tuya Information Technology Co., Ltd declares that this module product is in compliance with essential requirements and other relevant provisions of Directive 2014/53/EU,2011/65/EU. A copy of the Declaration of conformity can be found at https://www.tuya.com.

This product must not be disposed of as normal household waste, in accordance with the EU directive for waste electrical and electronic equipment (WEEE-2012/19/EU). Instead, it should be disposed of by returning it to the point of sale, or to a municipal recycling collection point.

The device could be used with a separation distance of 20cm to the human body.
